Power Box® UP
unidade duplo fluxo com permutador de contrafluxos com motor de baixo consumo para instalação em armário técnico
Vantagens
Unidade monobloco com picagens no topo, para instalação em armário técnico ou em sala com espaço limitado.
Painéis removíveis que facilitam a acessibilidade e manutenção às ligações elétricas e porta de visita dedicada à regulação.
Unidade Plug & Play com regulação Oxéo® Touch3 com comunicação (Modbus, BacNet/IP e webserver integrado).
Valorização nos cálculos RT: motores de consumo muito baixo e permutador de contra fluxo certificado pela Eurovent.
DESCRIÇÃO TÉCNICA
GAMA

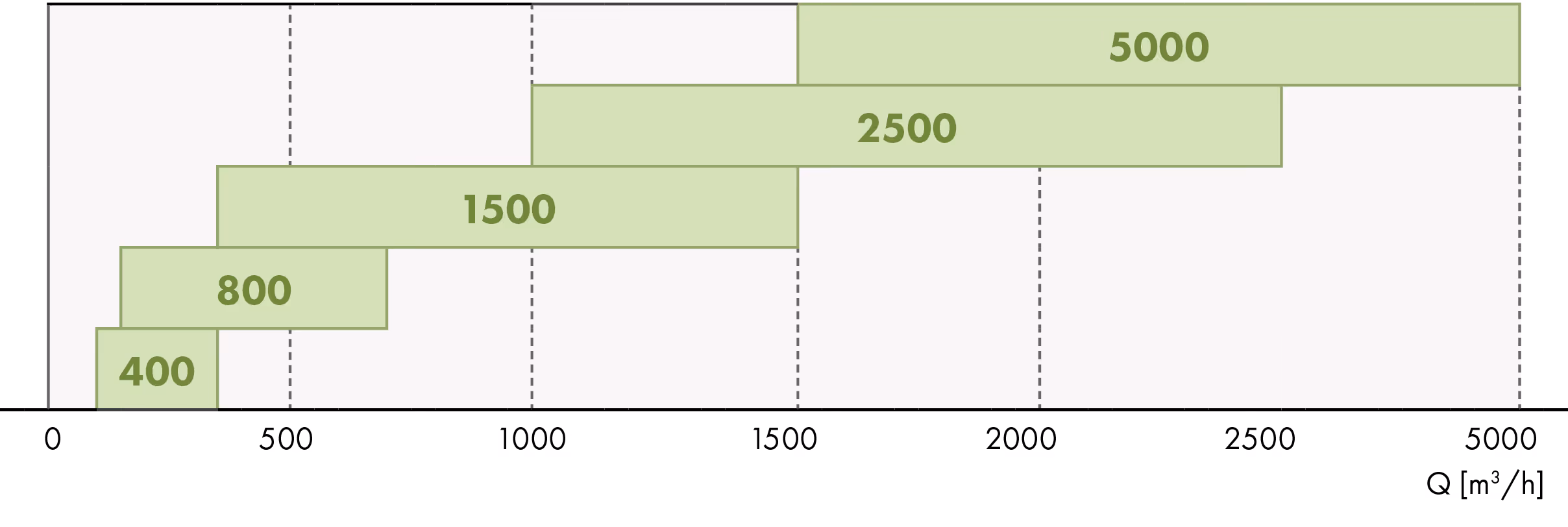

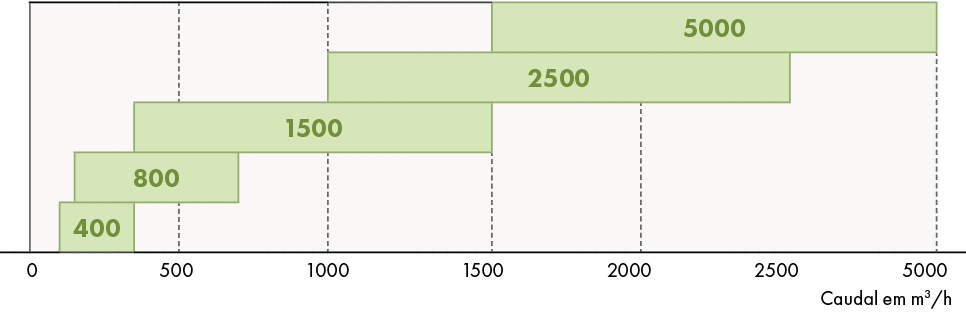

Composta por 5 modelos: caudais de 200 a 5000 m³/h.
Versões:
- Com ou sem bateria de pré-aquecimento elétrica.
- Com ou sem bateria adicional: bateria elétrica, bateria de aquecimento a água, bateria change-over.
- Bypass total ou proporcional.
- Regulação com controlo Oxéo® Touch3.
- Comunicação ModBus RTU / RS 485, Modbus TCP / IP et BACnet/IP e Webserver integrado.
- Comando à distância para utilizador final como opção.
- Possibilidade de modelo sem regulação integrada.

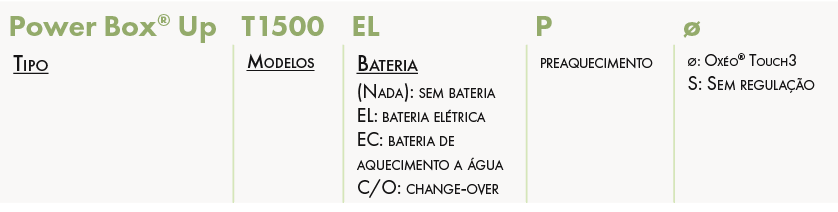

DESIGNAÇÃO
APLICAÇÃO / UTILIZAÇÃO
- Recuperação de energia de elevado desempenho em edifícios do setor terciário: permutador de contra fluxos e motor de baixo consumo EC.
- Regulação adaptada à modulação de caudais (CO₂, presença).
- Especialmente concebida para instalação em armários técnicos.
CONSTRUÇÃO / COMPOSIÇÃO
Envolvente:
- Construção autoportante em aço RAL 9006 pré-pintado.
- Painéis de revestimento duplo isolados com 25 mm de lã de rocha,
com 40 kg/m³ de densidade. - Picagens circulares nos tamanhos 400 a 2500 e picagens retangulares apenas no tamanho 5000.
- Interruptor integrado.
Ventilador:
- Ventilador centrífugo de roda livre.
Motor:
- Motor de baixo consumo do tipo EC.
Permutador:
- Permutador de contra fluxos, com certificação Eurovent.
- Até 92% de eficiência de acordo com as condições de utilização.
- By-pass total e proporcional.
- Tabuleiro de condensados em inox e evacuação de condensados pela frente.
Filtros:
- F7 na insuflação com pouca perda de carga.
- G4 no retorno.
- Controlo de entupimento dos filtros por transdutor de pressão.
Bateria elétrica:
- Equipada com proteções térmicas.
Bateria de aquecimento a água:
- Equipada com proteção anti gelo por sonda.
- Kit de válvulas equipado com servomotores NO (proteção em caso de falha
de energia).
Bateria change-over:
- Equipada com proteção anti congelamento.
- Mudança automática para horário de verão / inverno.
Bateria elétrica de pré-aquecimento (opcional):
- Permite não contornar o permutador no inverno.
- Arranque a partir de 4 °C quando é detetado risco de gelo.
Regulação:
- Ecrã tátil a cores.
- Comando à distância com fio:
- Caudal variável por sinal 0-10 V.
- Caudal constante.
- Pressão constante. - Programação horária integrada.
- Comunicação GTB/GTC: ModBus RTU-RS 485, Modbus TCP / IP, BacNet / IP, Webserver integrado.
Acessibilidade:
- Porta de visita à direita no sentido do fluxo do ar (possível à esquerda - sob pedido).
OPÇÕES
ACONDICIONAMENTO
- Vendido à unidade.
DIMENSÕES

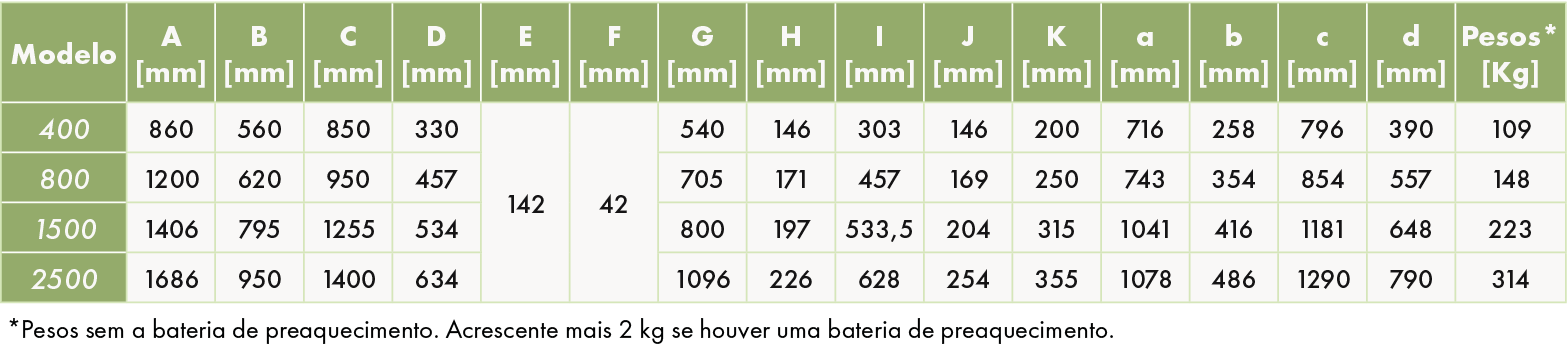

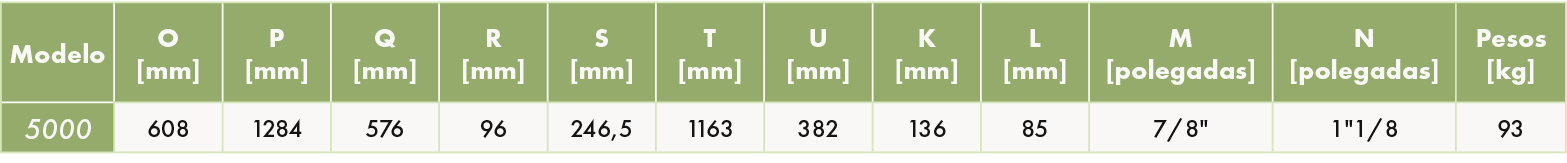

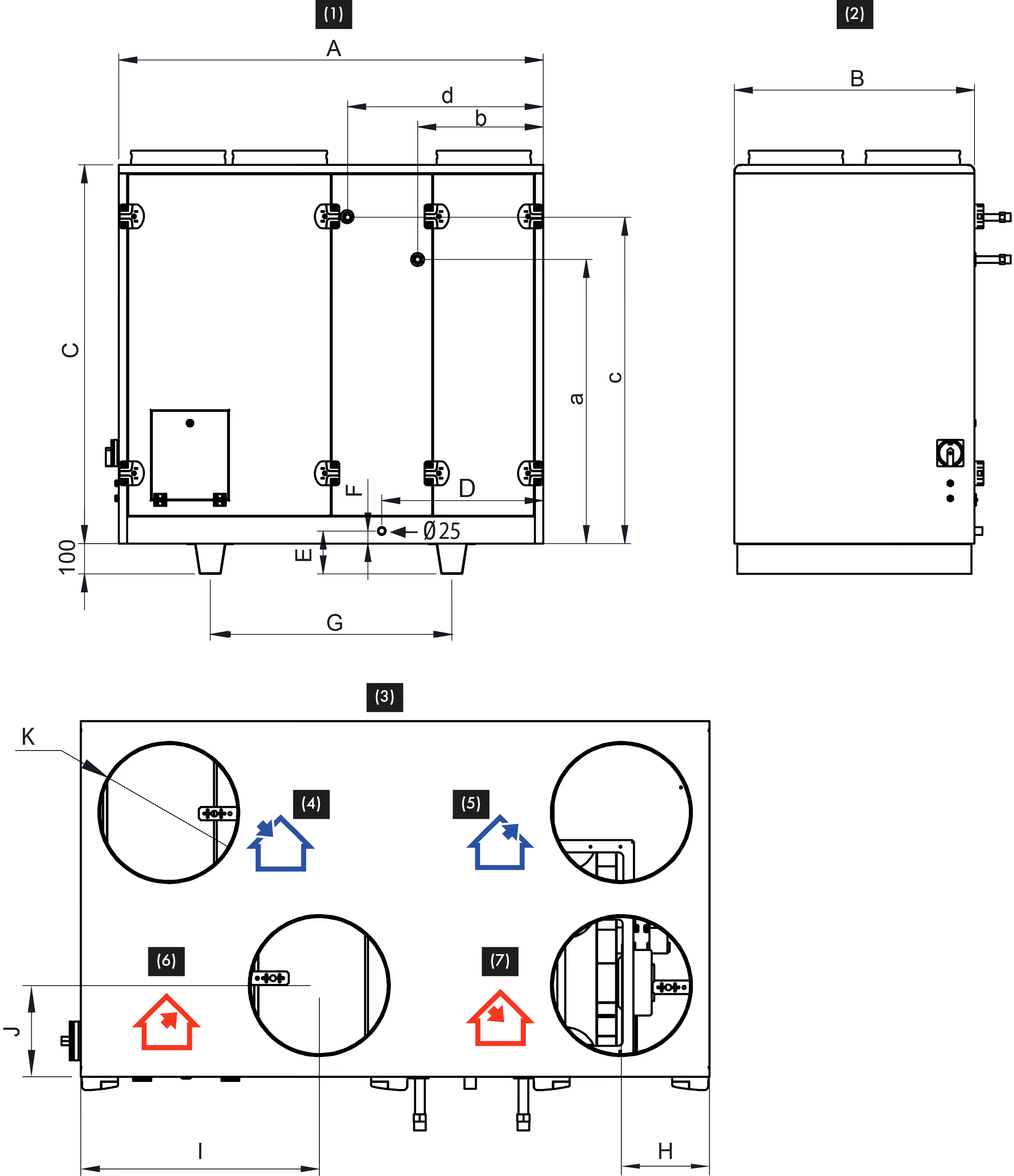

ATRAVANCAMENTOS E PESOS
Modelos 400 até 2500
Versão sem bateria
Versão com bateria de aquecimento
Versão com bateria change-over

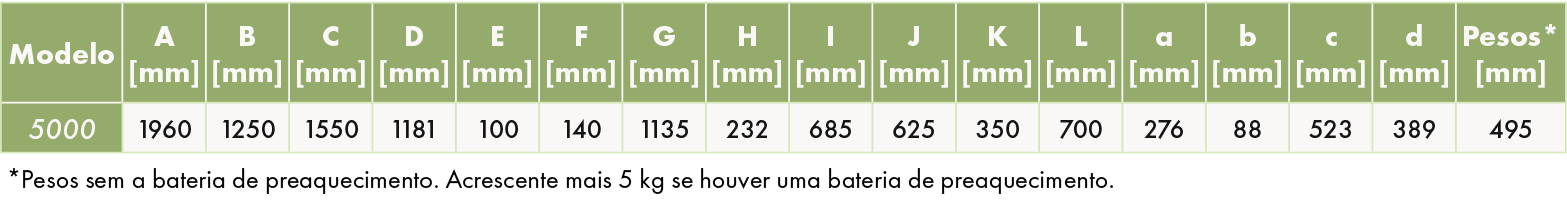

Modelo 5000
Versão sem bateria
Versão com bateria de aquecimento
Versão com bateria change-over

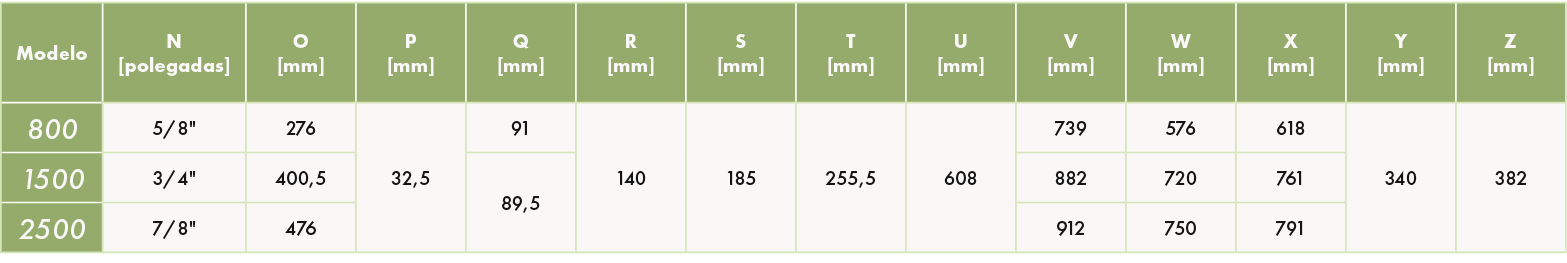

Dimensões do módulo DX (externo) com conexão circular - Modelos 800 até 2500
Dimensões do módulo DX (externo) com conexão retangular - Modelo 5000
LIMITES DE UTILIZAÇÃO
- Apenas para instalação interior.
- Temperatura ambiente entre + 5 e + 35 °C.
- Temperatura do ar novo entre - 20 °C e + 40 °C.
- Bateria de pré-aquecimento recomendada a partir de - 8 °C.
CARACTERÍSTICAS TÉCNICAS COMPLEMENTARES

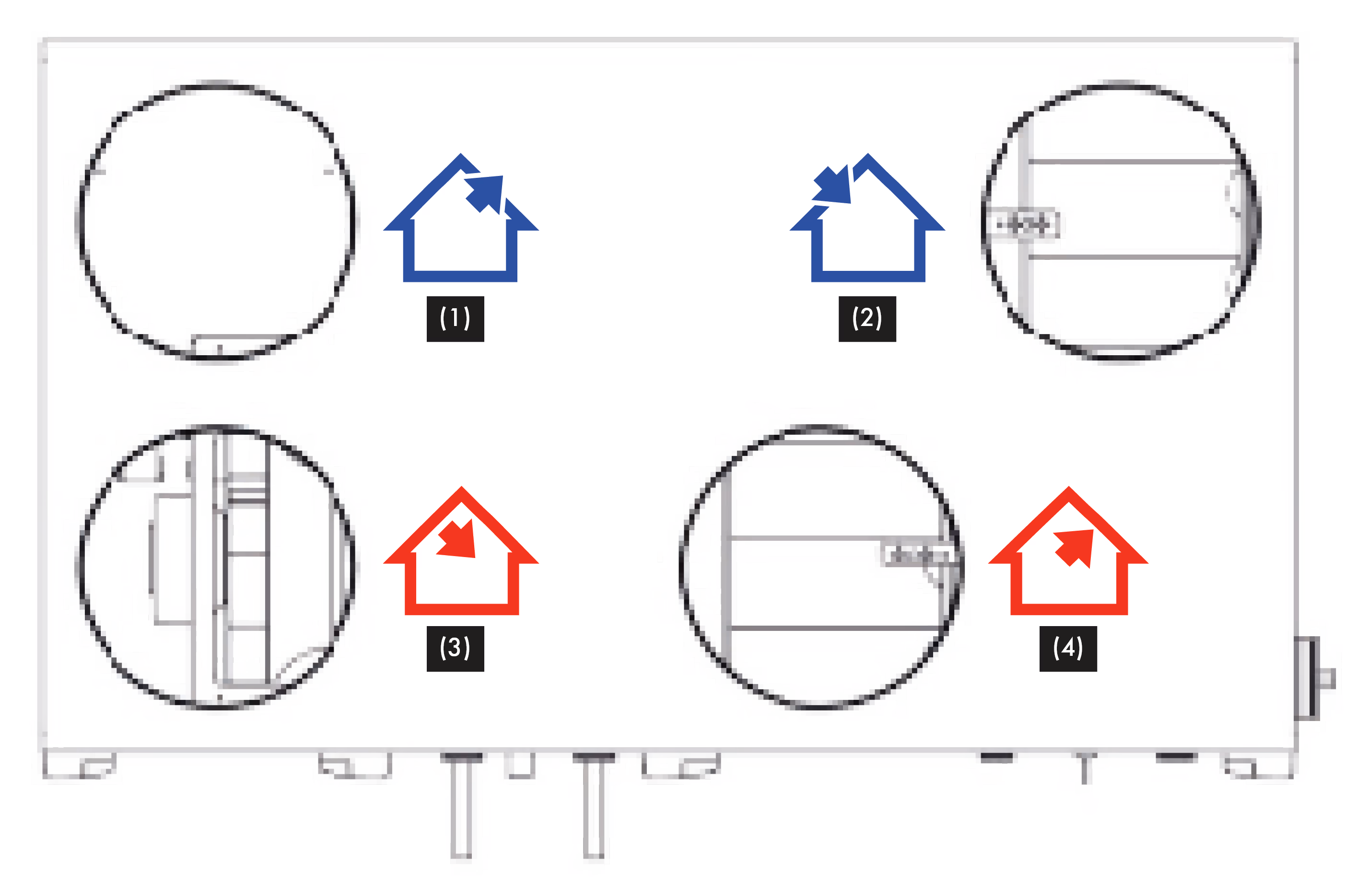

Porta de visita à esquerda
Modelos 400 até 2500

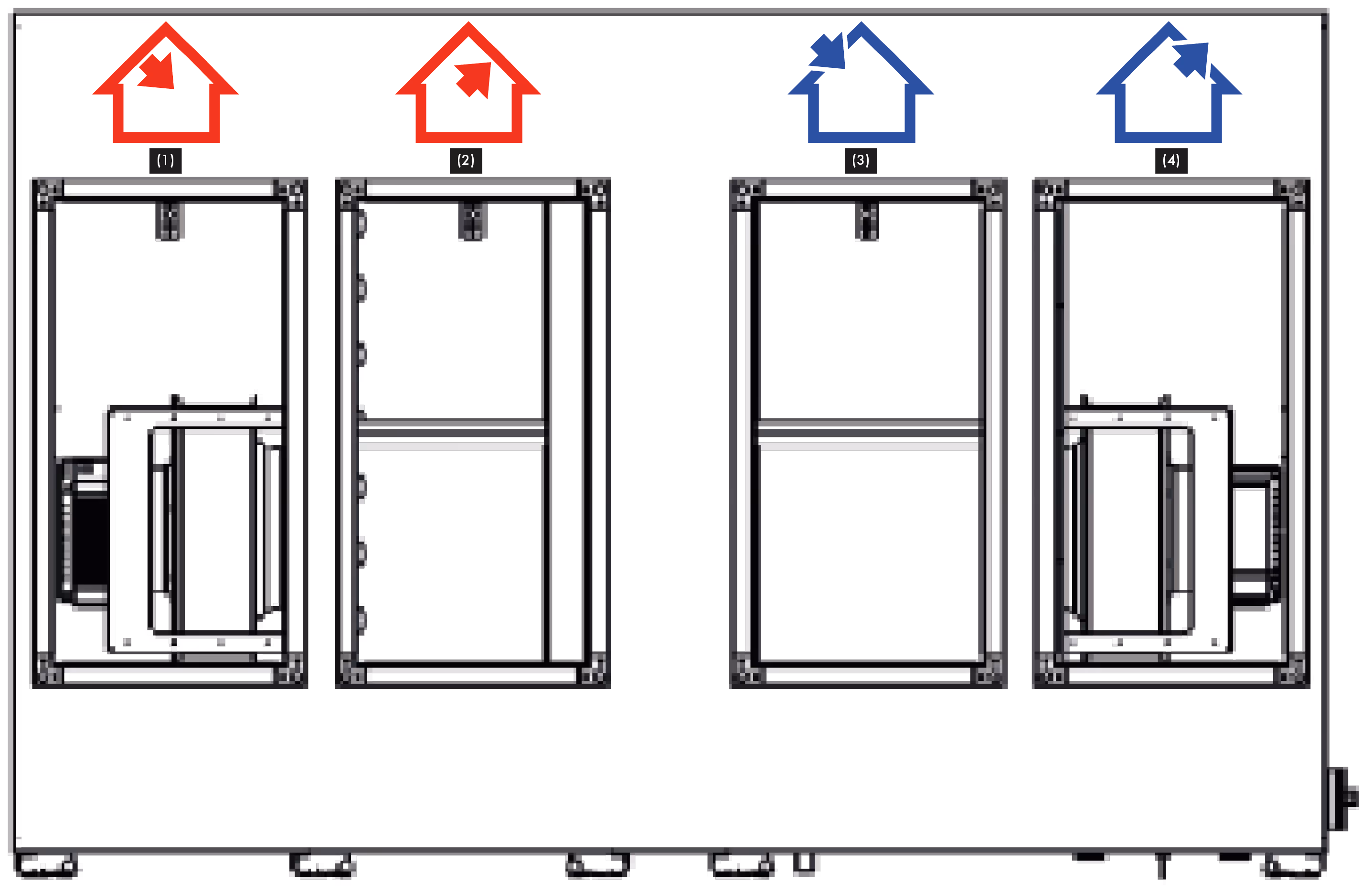

Modelo 5000
Registo de ar novo + Servomotor (acessório)
Adaptação retangular / circular (acessório)
Modelo 5000
Diâmetro dos filtros

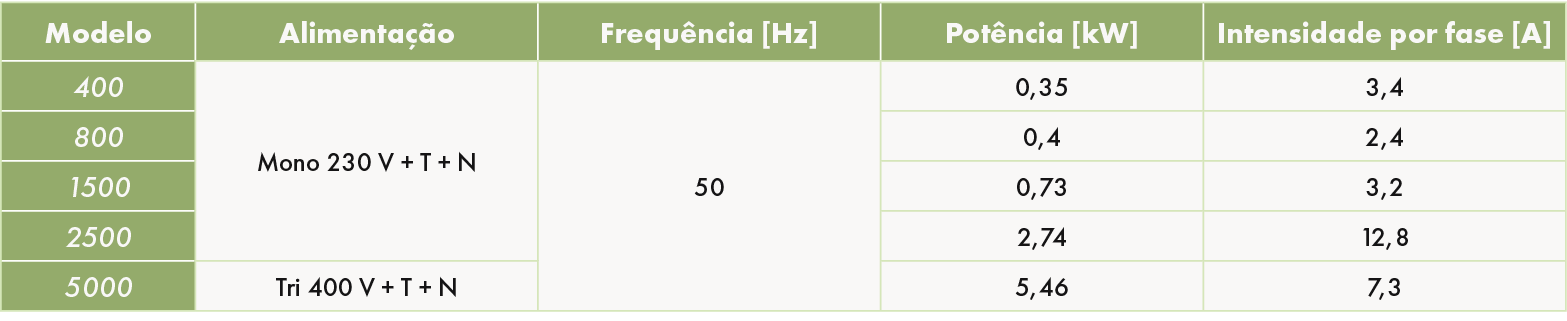

CARACTERÍSTICAS ELÉTRICAS
- A Power Box® Up é entregue com uma caixa de ligações elétricas com as características descritas nas tabelas seguintes, consoante os modelos.
Modelo sem bateria de pré-aquecimento
Modelo sem bateria / com bateria de aquecimento / com módulo change-over
Com bateria elétrica
Modelo com bateria elétrica de pré-aquecimento
Modelo sem bateria / com bateria de aquecimento / com módulo Change-Over
Com bateria elétrica

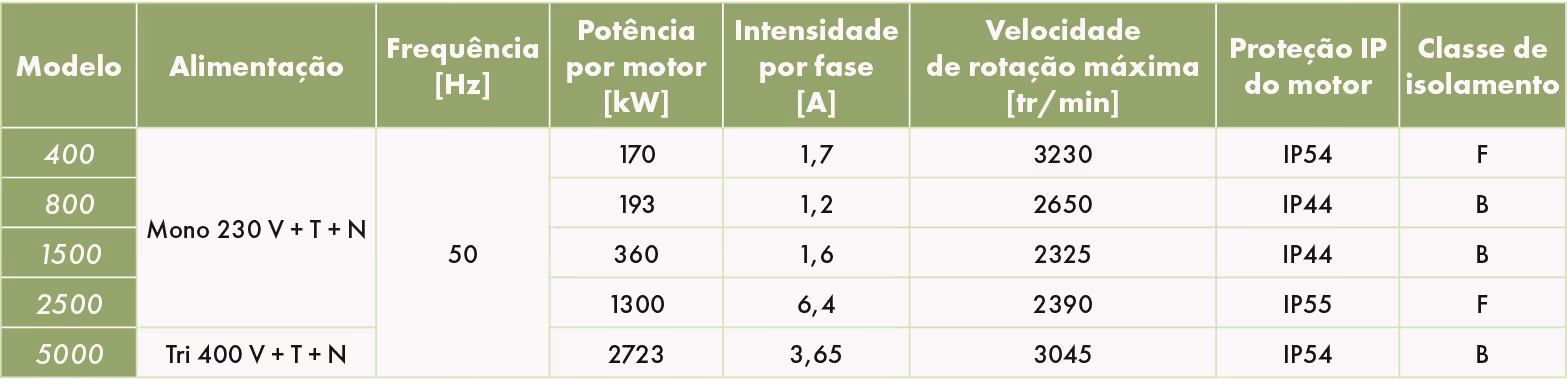

Características dos motores elétricos

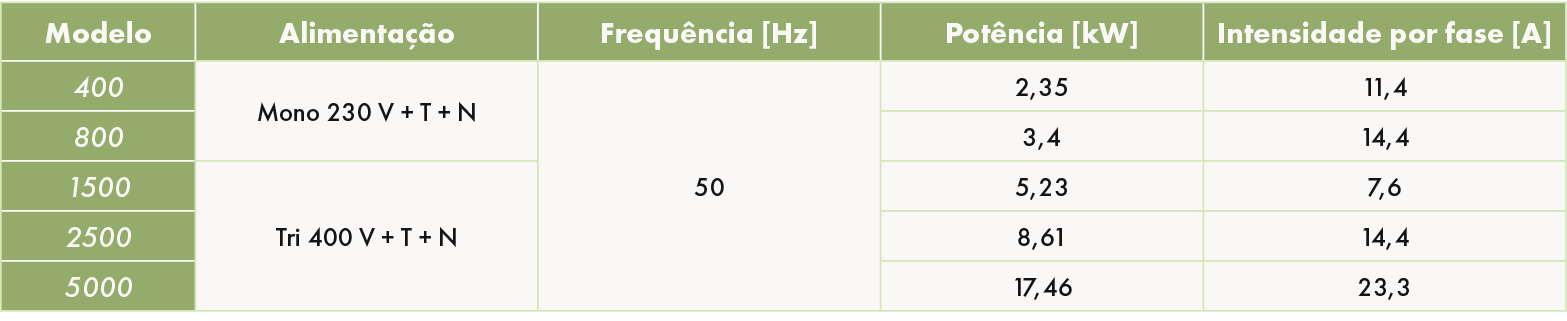

Características das baterias elétricas de pós-aquecimento

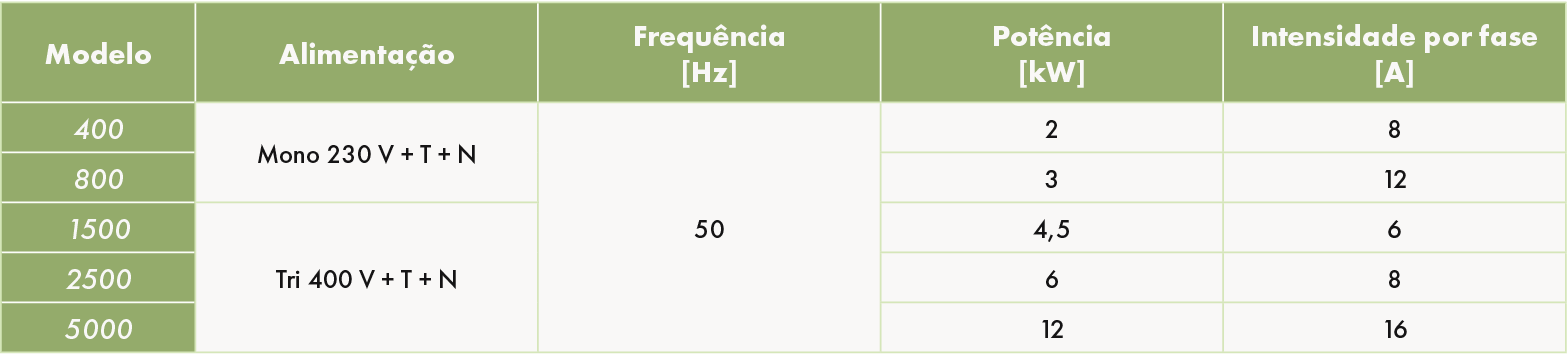

Características das baterias elétricas de pré-aquecimento

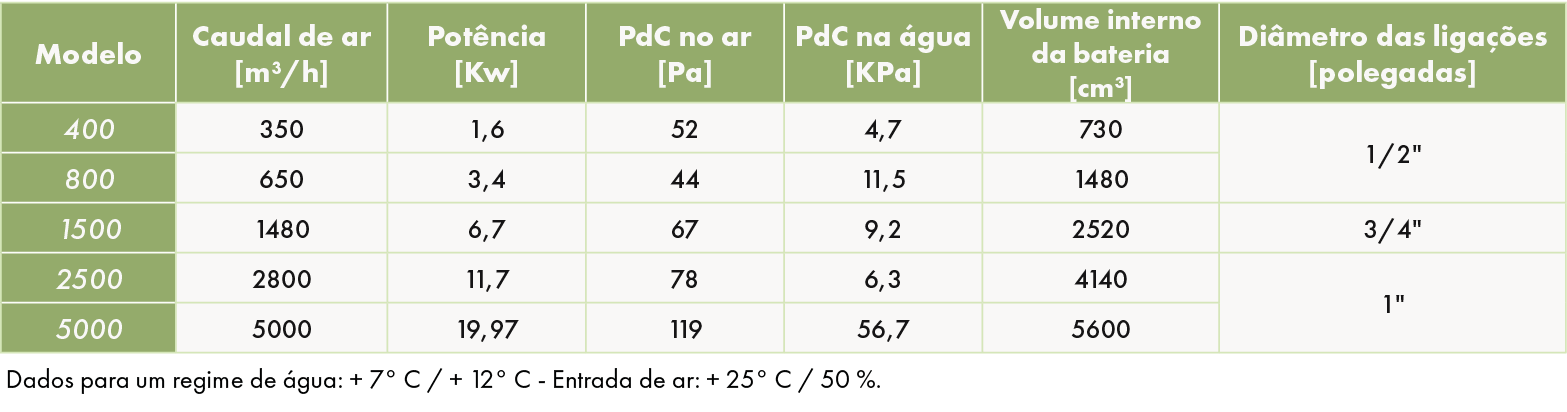

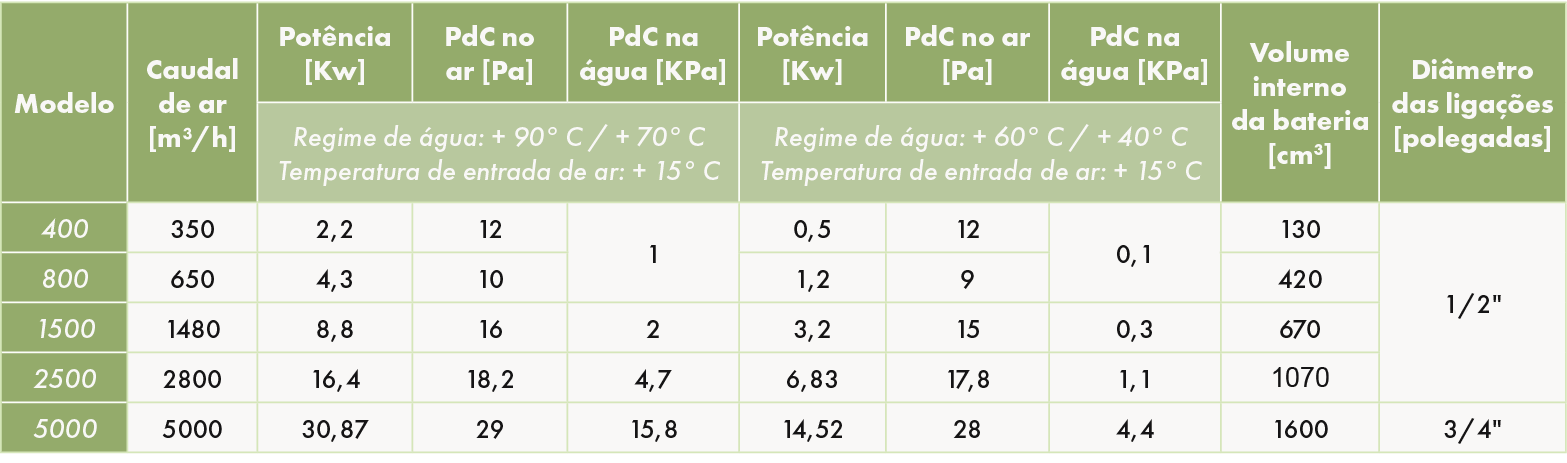

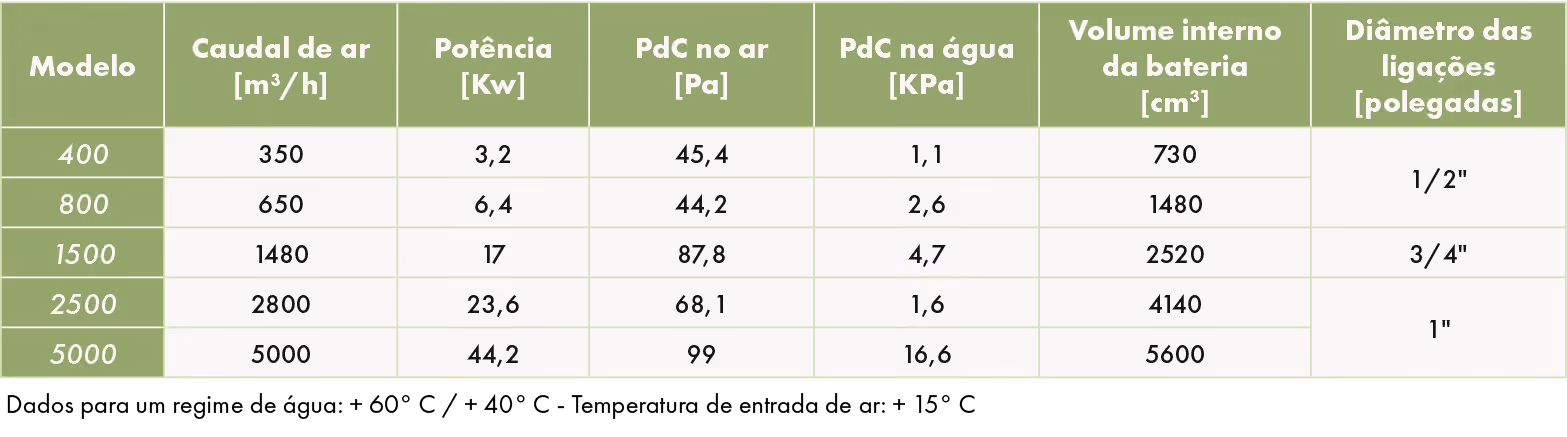

Características das baterias de aquecimento

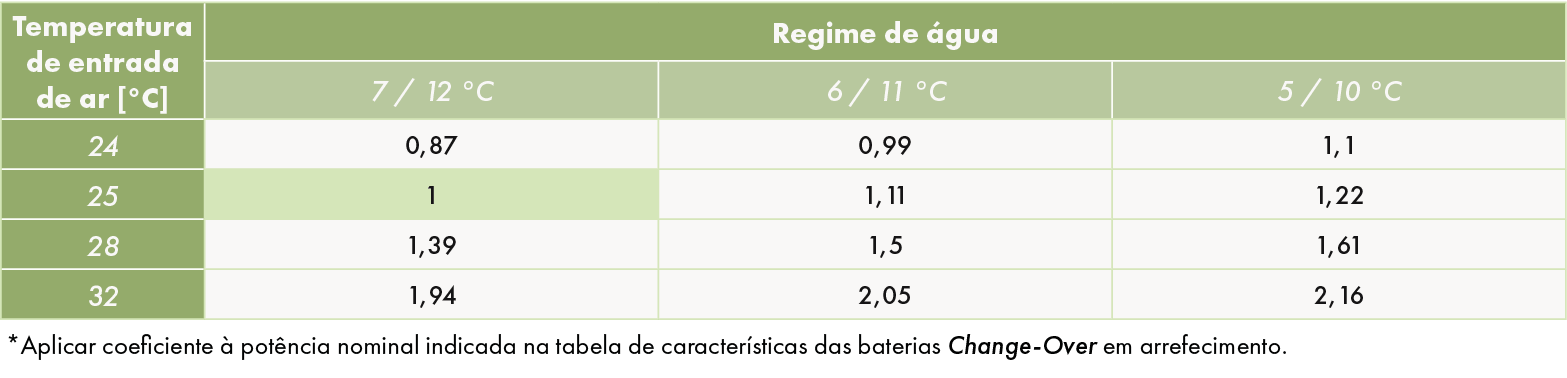

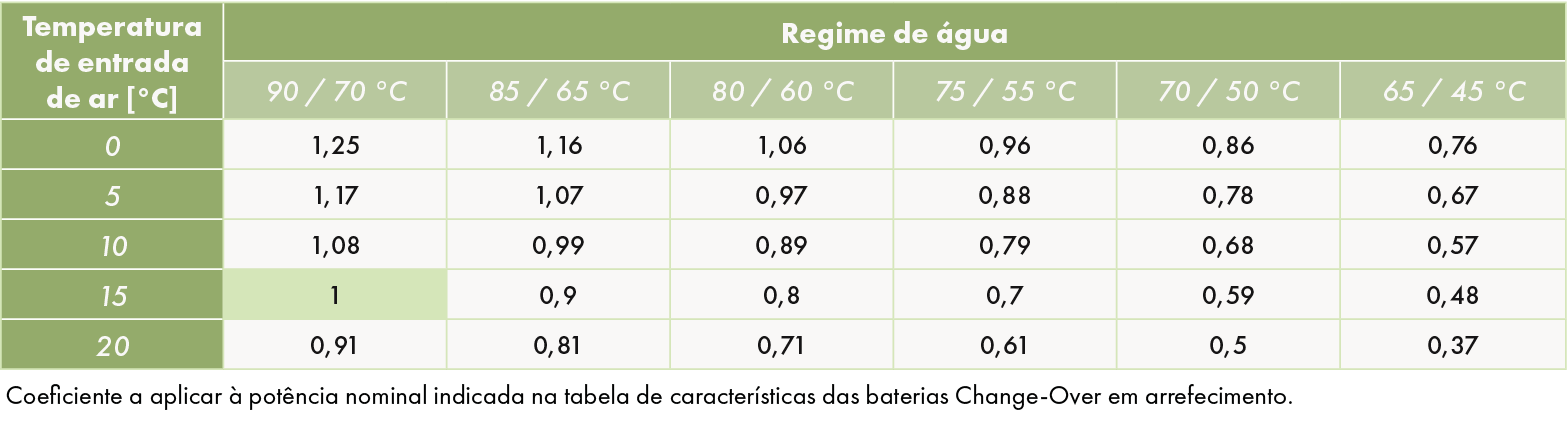

Tabela de correção para outros regimes de água
Características das baterias change-over
Em modo de arrefecimento
Coeficientes de correção das potências da bateria change-over em arrefecimento*
Em modo de aquecimento

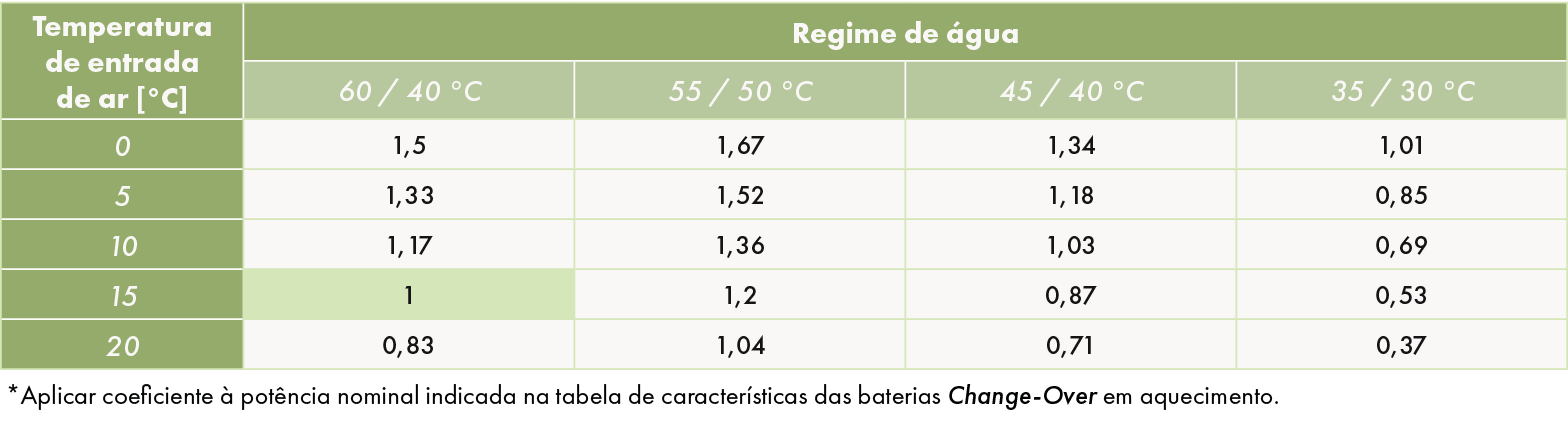

Coeficientes de correção das potências da bateria Change-Over em aquecimento*

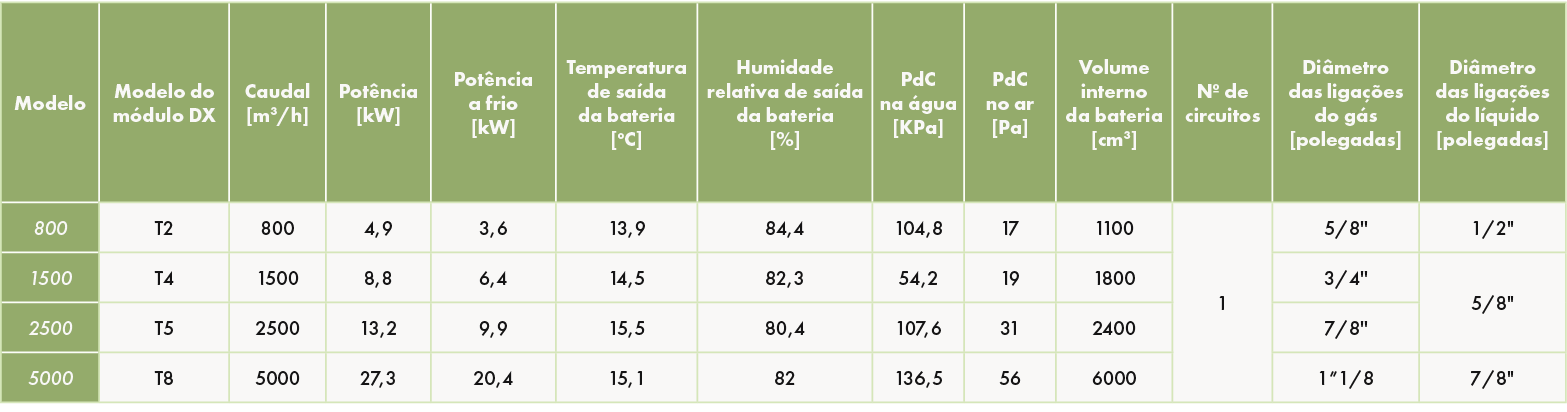

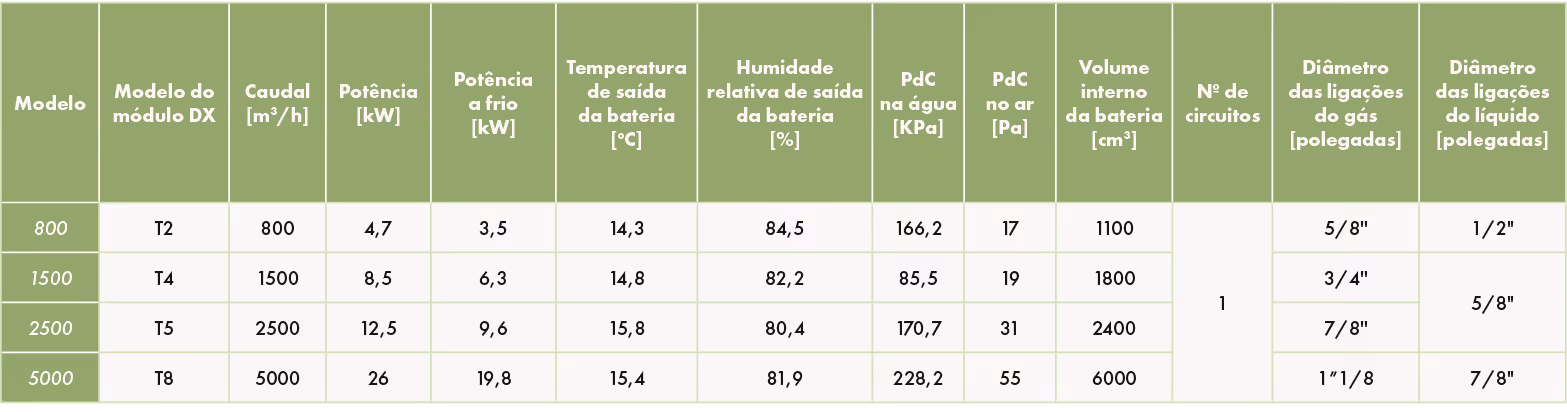

Características das baterias de expansão direta (DX)
Fluído frigorígeno R410A
Dados para uma temperatura de entrada de ar de + 27 °C BS, HR 47 %. Temperatura de evaporação + 5 °C, temperatura de condensação + 45 °C, sub-arrefecimento 3K, sobreaquecimento 7K.
Fluído frigorígeno R32
Dados para uma temperatura de entrada de ar de + 27 °C BS, HR 47 %. Temperatura de evaporação + 5 °C, temperatura de condensação + 45 °C, sub-arrefecimento 3K, sobreaquecimento 7K.
REGULAÇÃO
Controlo Oxéo® Touch3
- O controlo do equipamento tanto pode ser realizado a partir do comando à distância como no sistema de supervisão do edifício.
- Comando à distância tátil a cores de 5 polegadas:
- O comando remoto permite definir os parâmetros de funcionamento e visualizar os alarmes.
- O cabo de ligação será, no máximo, de 50 m.
- Comprimento fornecido de base: 10 m.
- Ligação com fios. - Comando à distância de 7 polegadas como acessório (opcional):
Solução Plug & Play com:
- 5 sondas de temperatura incluídas.
- 1 sonda de proteção do permutador.
- 6 transdutores de pressão:
- 2 para pressão constante (VAV).
- 2 para caudal constante (CAV).
- 2 para entupimento dos filtros.

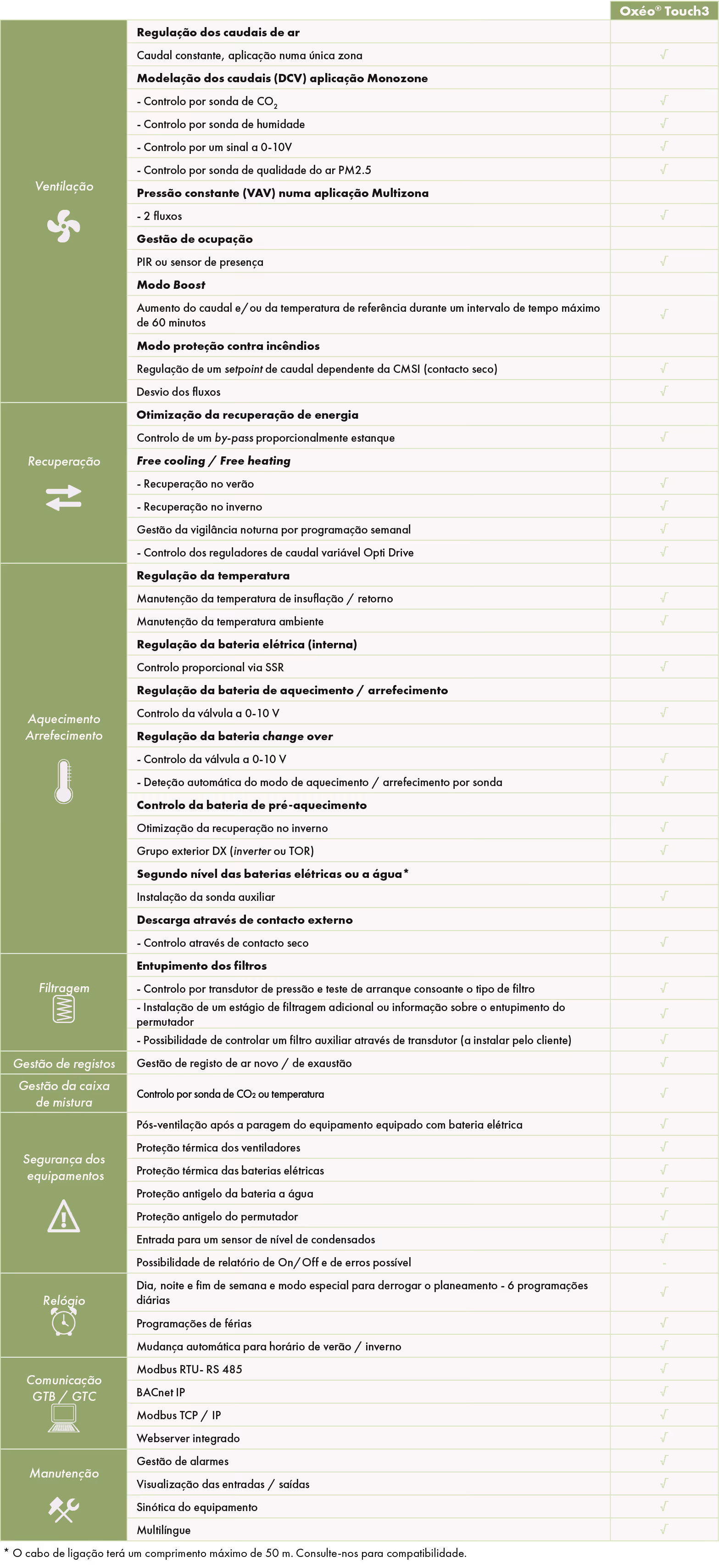

Descrição da regulação
SELEÇÃO

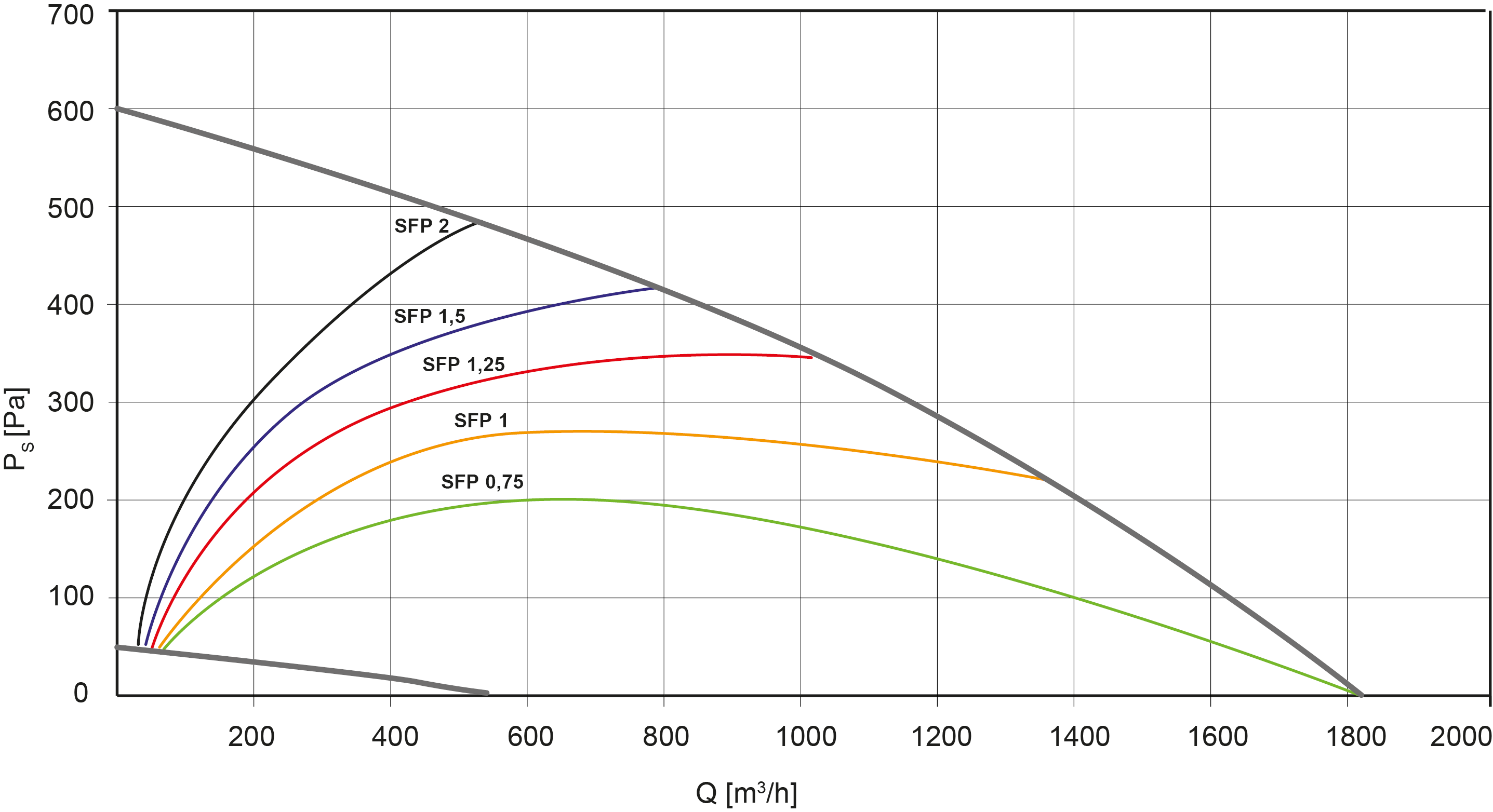

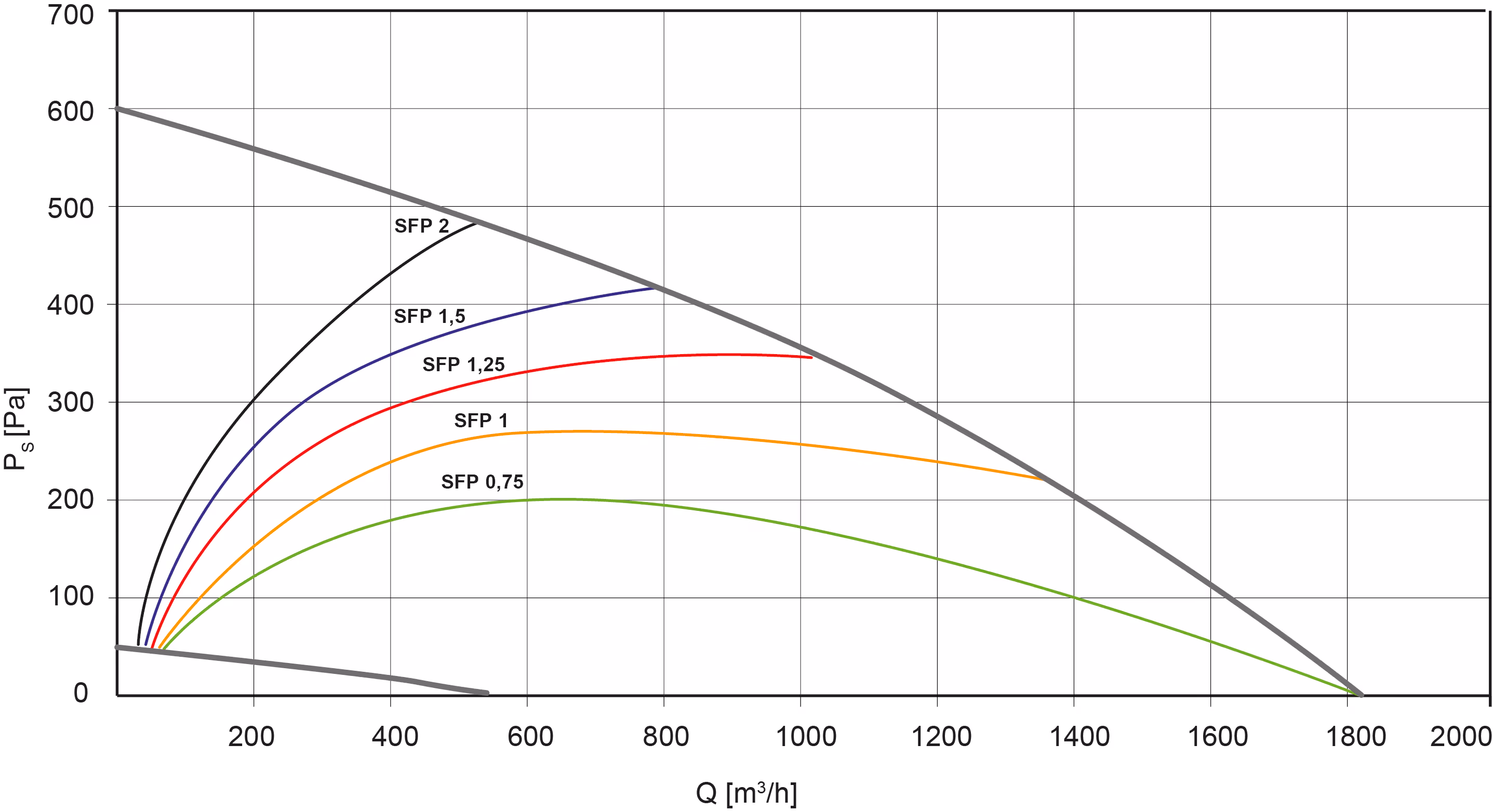

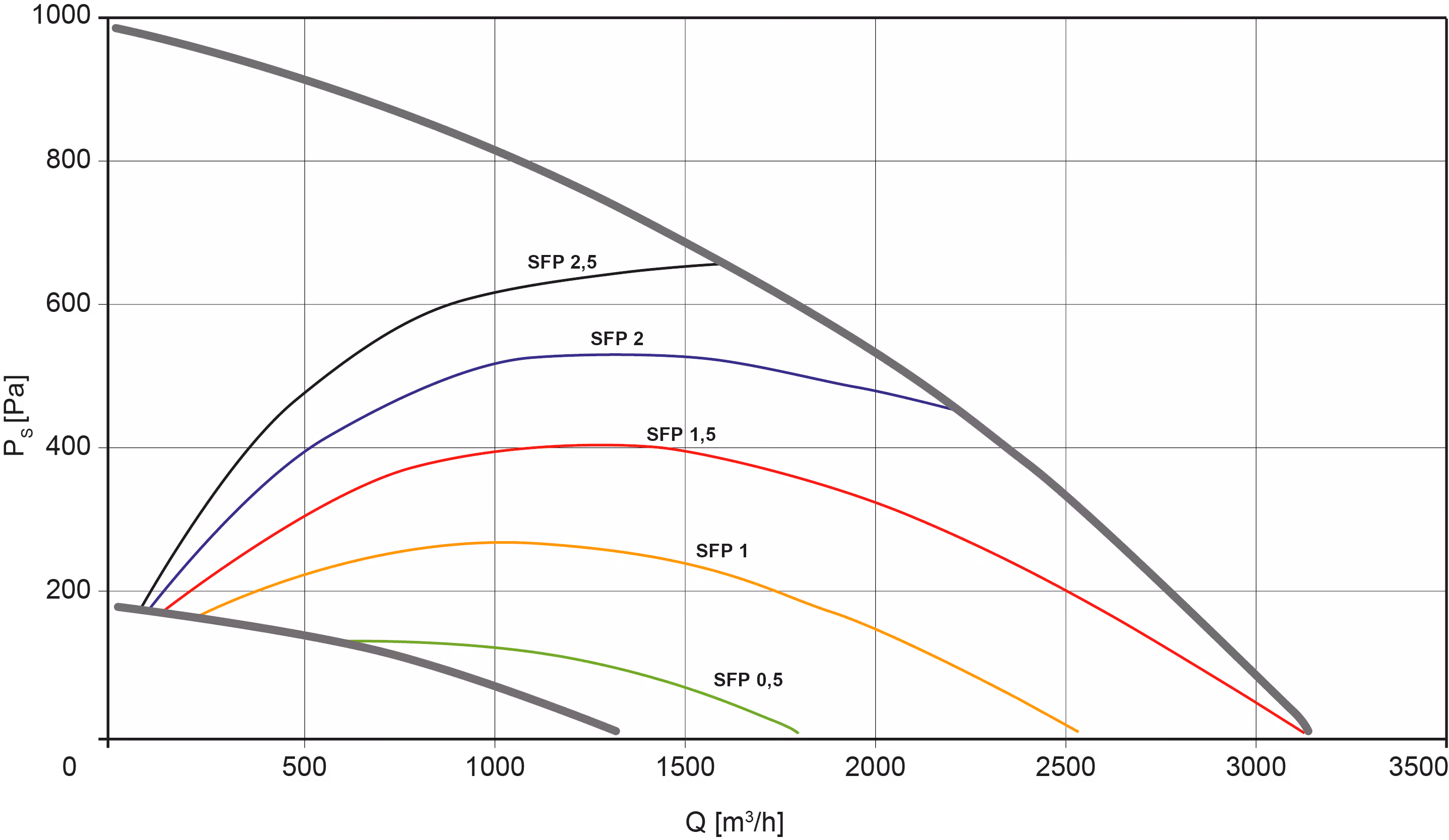

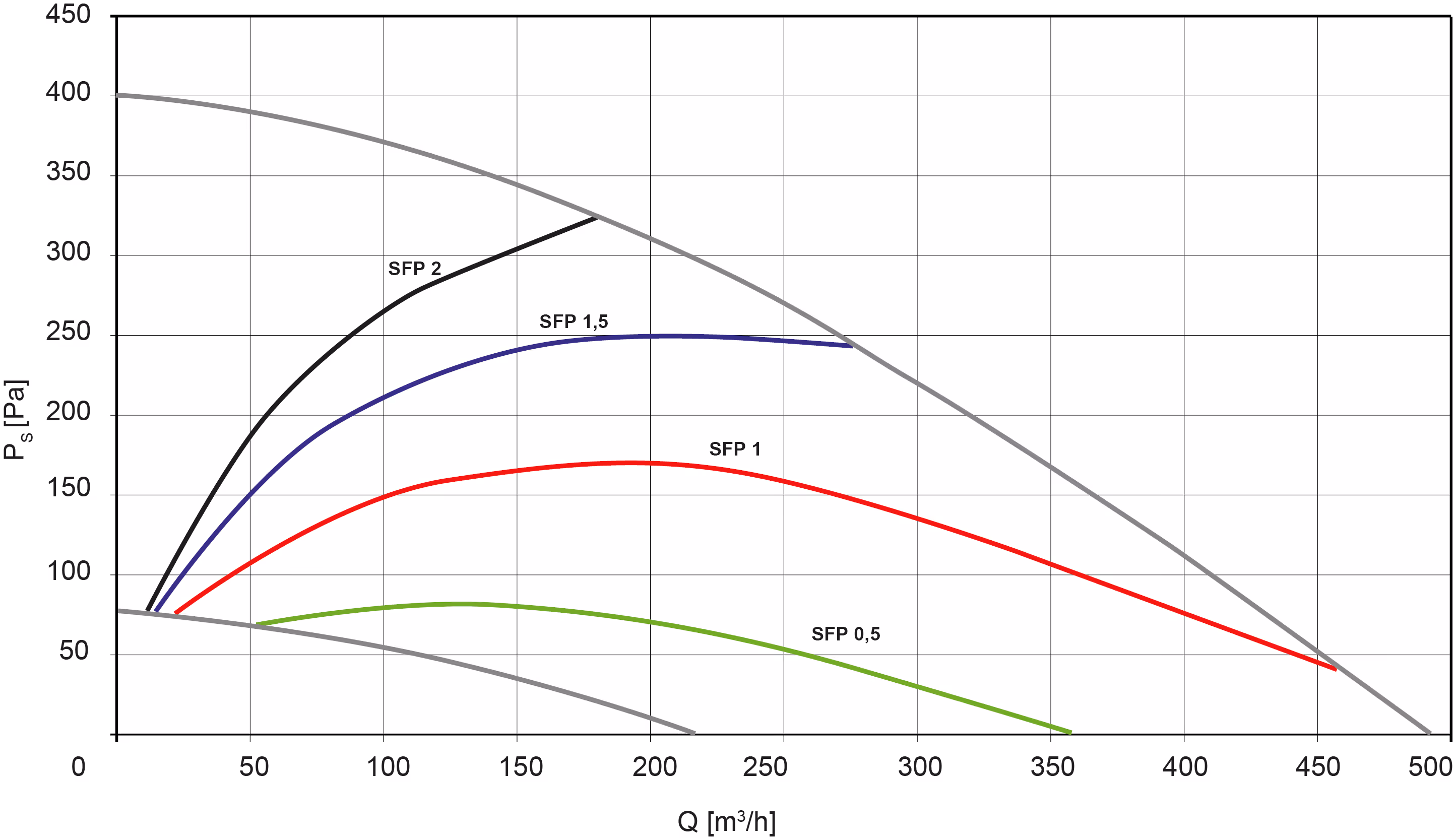

CURVAS DE SELEÇÃO
- As curvas são realizadas com um filtro F7 na insuflação e G4 no retorno. O coeficiente SFP define a potência específica do ventilador em kW por m³/s.
- Para determinar o consumo elétrico (kW), é, portanto, suficiente aplicar a seguinte fórmula:
P (kW) = coeficiente SFP x caudal (m³/h) / 3600 a multiplicar por 2 para obter o consumo da central.

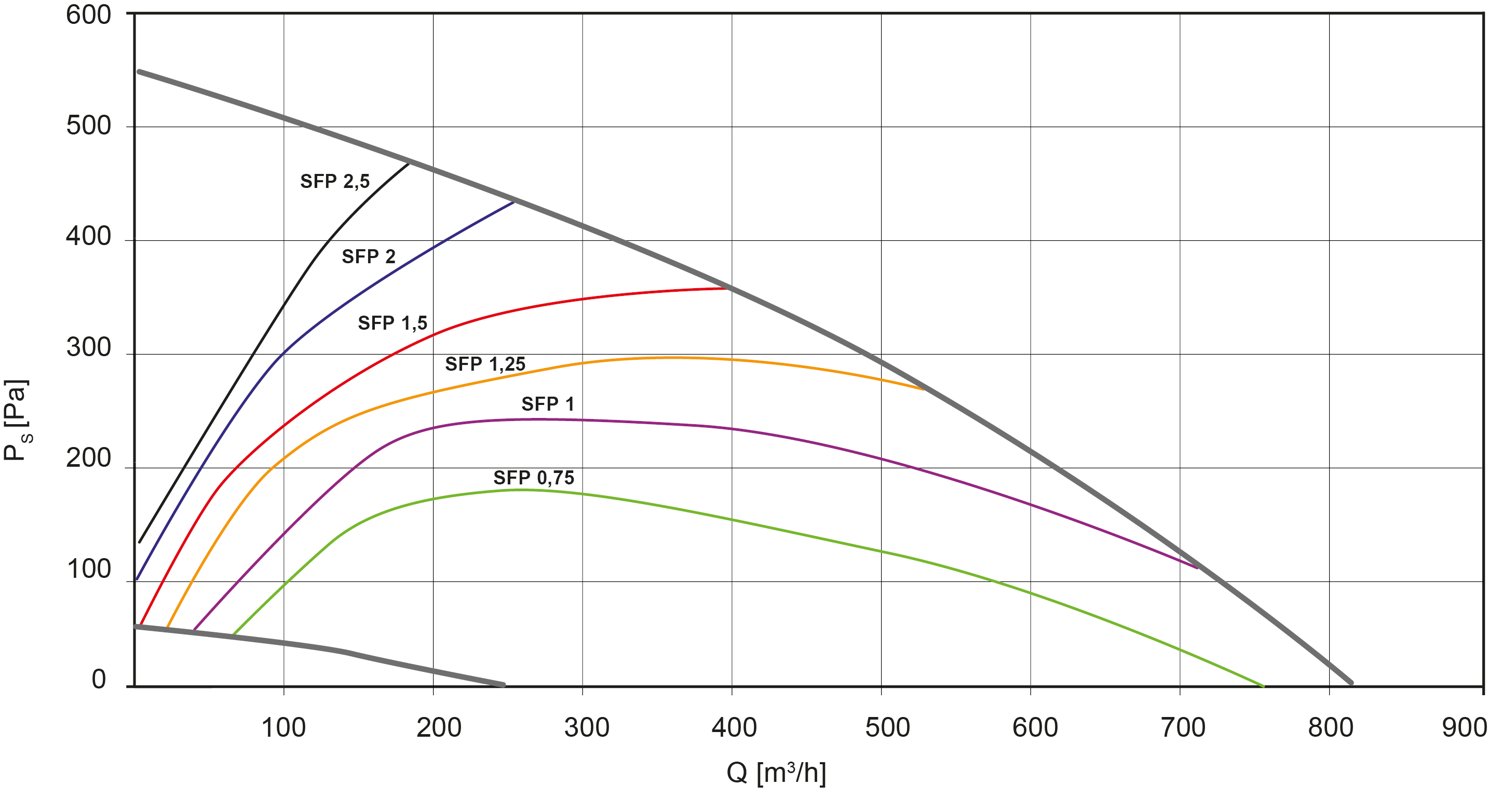

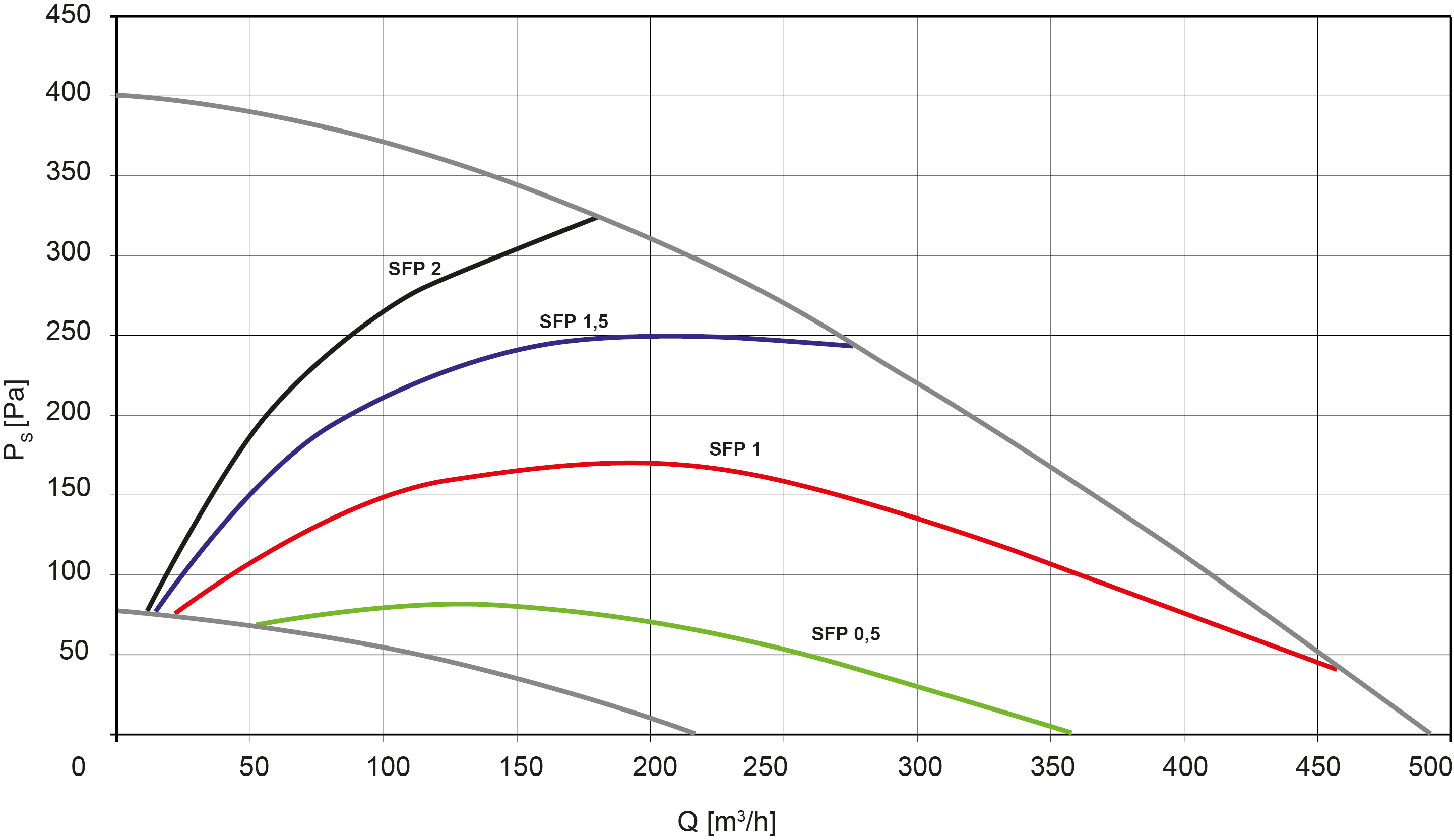

Modelo 400
Modelo 800
Modelo 1500

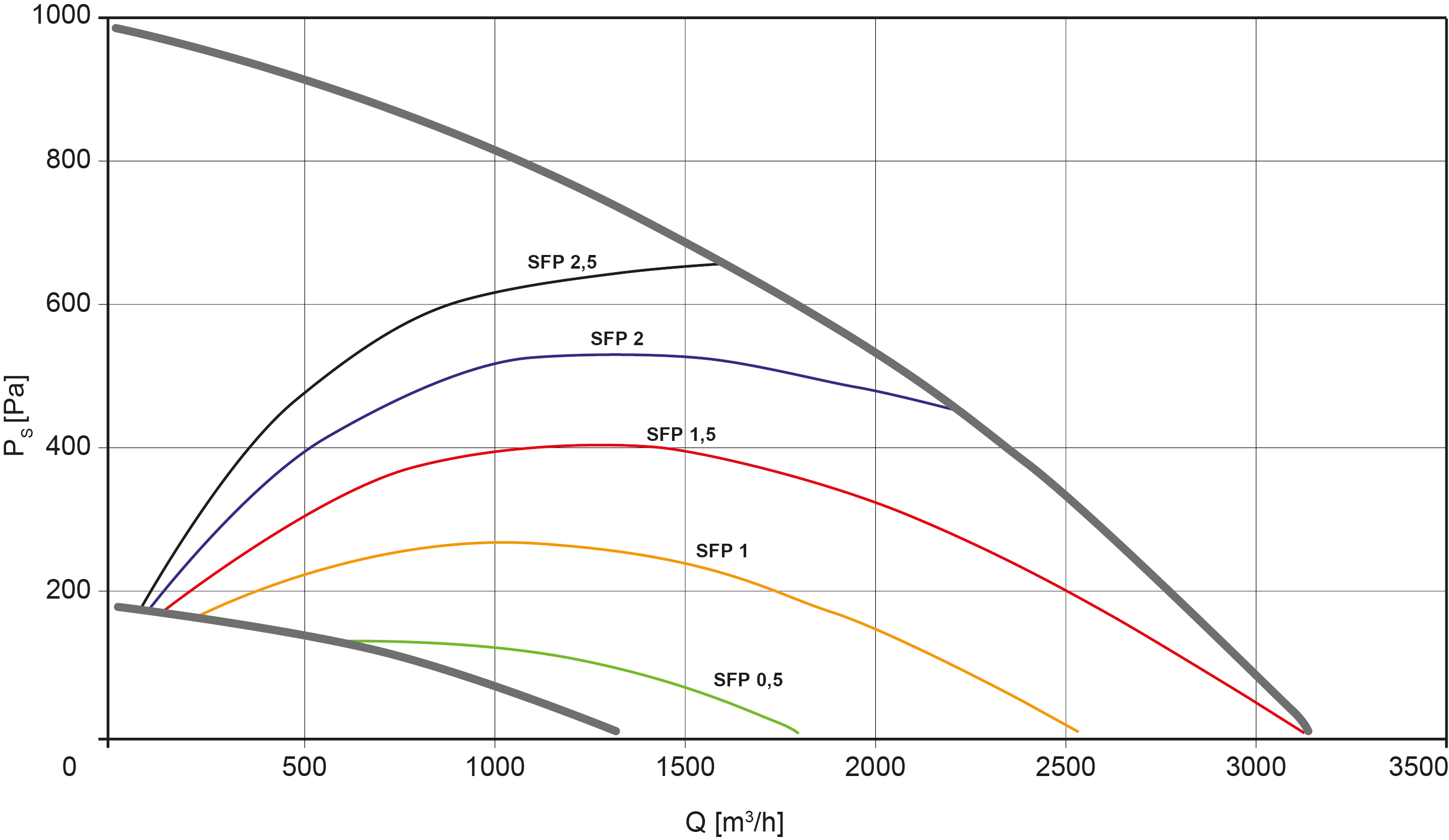

Modelo 2500

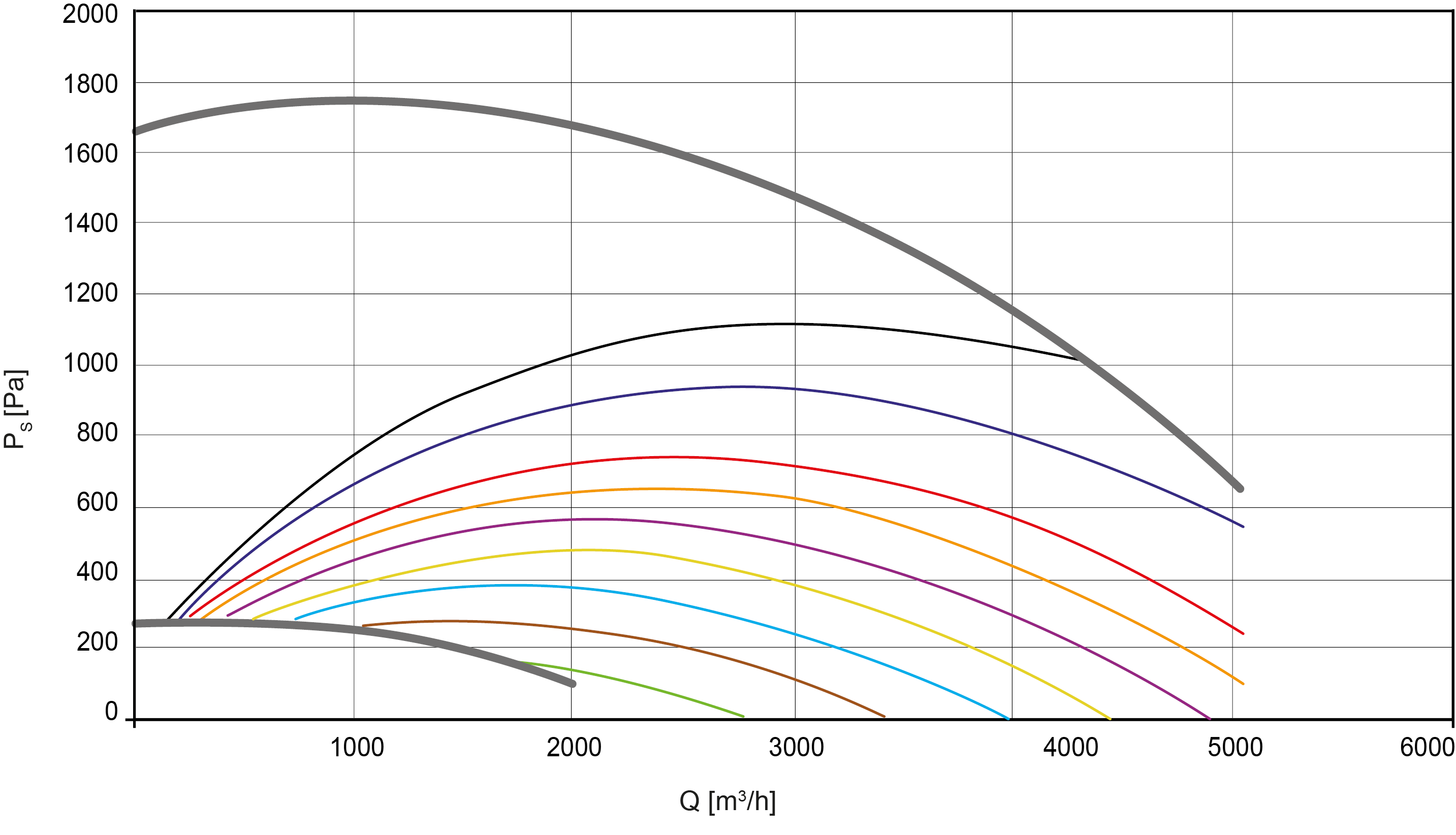

Modelo 5000
As curvas de seleção aqui apresentadas são indicativas e poderão passar por alterações de acordo com a evolução da gama France Air: por favor consulte-nos para mais informações.

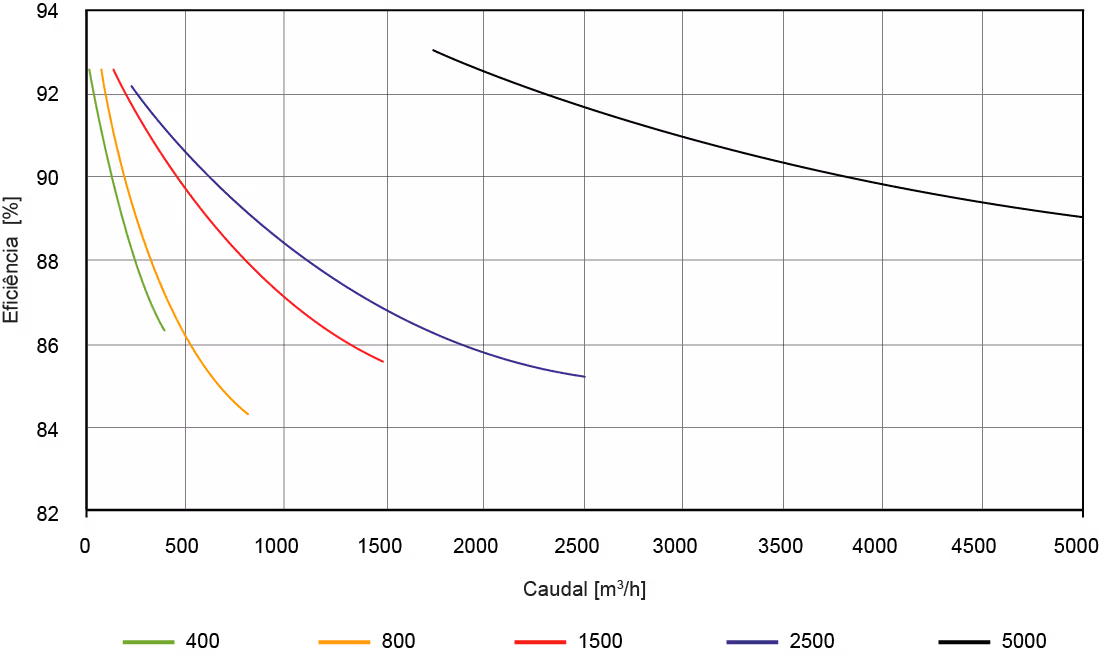

EFICIÊNCIA TÉRMICA
- Conforme a norma EN 308 nas seguintes condições:
- Ar exterior: T = - 7° C; HR = 90 %
- Ar interior: T = 20° C; HR = 50 %
INSTALAÇÃO
ACESSÓRIOS
Sonda de QAI
Medição da qualidade do ar interior do ar ambiente.
Regulação do caudal de ar em função da taxa de COV + CO₂ + HR.
Consulte-nos para mais informações.
Consulte AQUI a ficha de produto para mais informações.
Sonda de CO₂
Entre 0-1100 ppm e 0-2000 ppm.
Consulte AQUI a ficha de produto para mais informações.
Sonda de presença
Kit válvula de 3 vias para Power Box® UP
Equipado com servomotor NO.
Registo antigelo + servomotor
Adaptador retangular - circular para Power Box© Up 5000
Retangular 350 x 700 mm para circular D400 mm.
