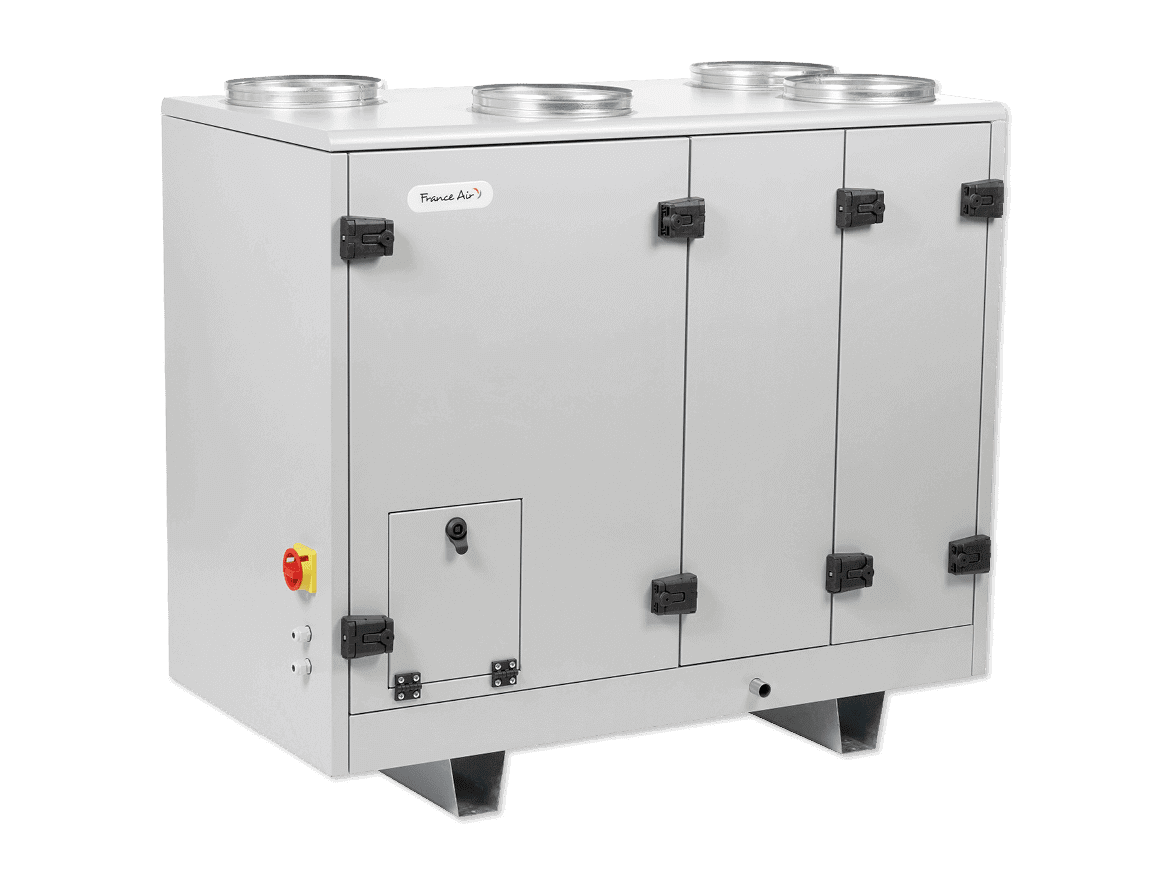

Power Box® UP
unidad de doble flujo con interruptor de contraflujo con motor de bajo consumo para instalación en armario técnico
Ventajas
Unidad monobloque con caños en la parte superior, para su instalación en un armario técnico o en una habitación con espacio limitado.
Paneles extraíbles que facilitan el acceso y el mantenimiento de las conexiones eléctricas y una puerta de acceso dedicada para la regulación.
Unidad Plug & Play con regulación Oxéo® Touch3 con comunicación (Modbus, BACnet/IP y servidor web integrado).
Valoración en los cálculos RT: motores de muy bajo consumo e interruptor de contraflujo certificados por Eurovent.
DESCRIPCIÓN TÉCNICA
GAMA

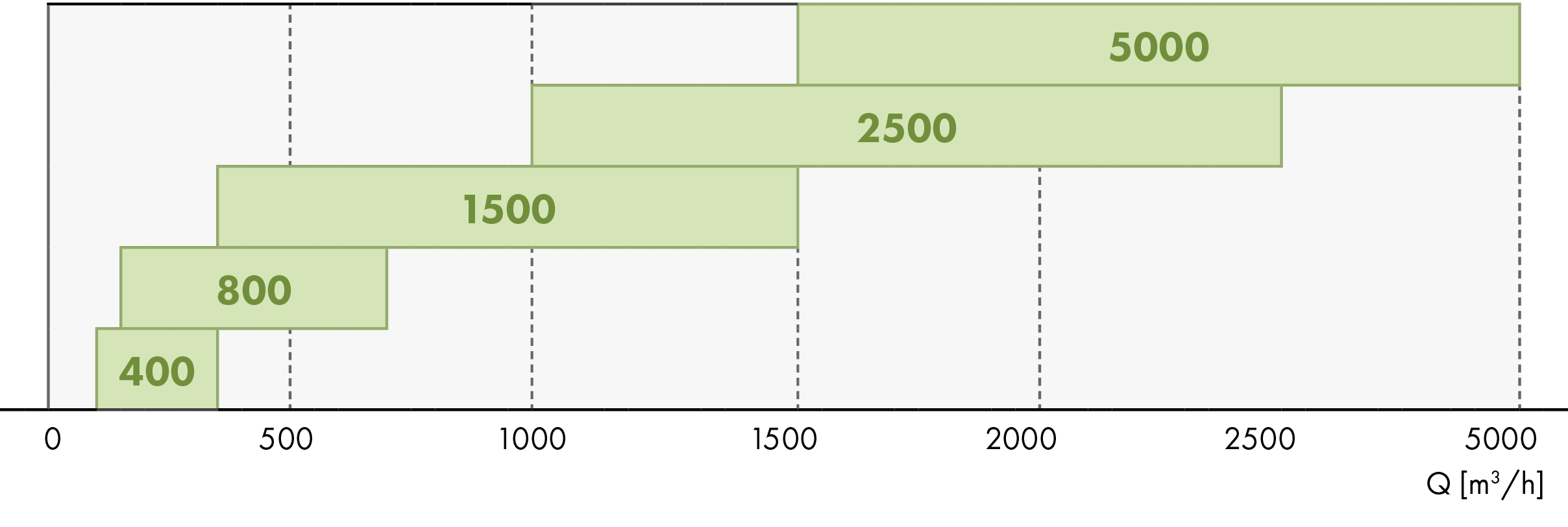

Compuesto por 5 modelos: caudales de 200 a 5000 m³/h.
Versiones:
- Con o sin batería eléctrica de precalentamiento.
- Con o sin batería adicional: batería eléctrica, batería de calentamiento de agua, batería intercambiable.
- Bypass total o proporcional.
- Regulación con control Oxéo® Touch3.
- Comunicación ModBus RTU/RS 485, Modbus TCP/IP y BACnet/IP y servidor web integrados.
- Control remoto para el usuario final como opción.
- Posibilidad de modelo sin regulación integrada.

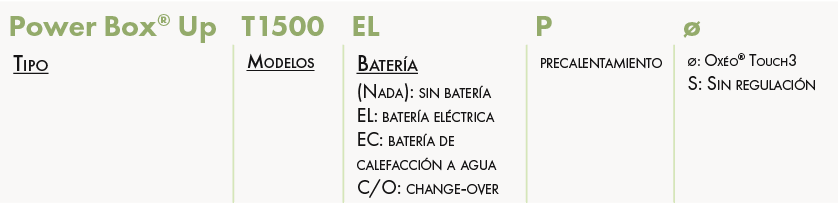

DESIGNACIÓN
APLICACIÓN/USO
- Recuperación de energía de alto rendimiento en edificios del sector terciario: interruptor de contraflujo y motor EC de bajo consumo.
- Regulación adaptada a la modulación del flujo (CO₂, presencia).
- Diseñado especialmente para su instalación en armarios técnicos.
CONSTRUCCIÓN/COMPOSICIÓN
Sobre:
- Construcción autoportante en acero RAL 9006 prepintado.
- Paneles de doble capa aislados con lana de roca de 25 mm
con una densidad de 40 kg/m³. - Boquillas circulares en tamaños 400 a 2500 y boquillas rectangulares solo en tamaño 5000.
- Interruptor integrado
Respirador:
- Ventilador centrífugo de rueda libre.
Motor:
- Motor tipo EC de bajo consumo.
Permutador:
- Interruptor de contraflujo, certificado por Eurovent.
- Hasta un 92% de eficiencia según las condiciones de uso.
- Desvío total y proporcional.
- Bandeja de condensado de acero inoxidable y evacuación de condensado en la parte delantera.
Filtros:
- F7 en insuflación con poca pérdida de carga.
- G4 no regresa.
- Control de obstrucción del filtro mediante transductor de presión.
Batería eléctrica:
- Equipado con protección térmica.
Batería de calentamiento de agua:
- Equipado con protección antihielo mediante sonda.
- Kit de válvulas equipado sin servomotores (protección en caso de fallo)
de energía).
Cambio de batería:
- Equipado con protección anticongelante.
- Cambio automático al horario de verano/invierno.
Batería eléctrica de precalentamiento (opcional):
- Le permite no pasar por alto el interruptor en invierno.
- Comience a partir de 4 °C cuando se detecte peligro de heladas.
Regulación:
- Pantalla táctil a color.
- Control remoto con cable:
- Caudal variable por señal de 0-10 V.
- Flujo constante.
- Presión constante. - Programación de tiempo integrada.
- Comunicación GTB/GTC: Modbus RTU-RS 485, Modbus TCP/IP, BACnet/IP, servidor web integrado.
Accesibilidad:
- Puerta de acceso a la derecha en la dirección del flujo de aire (posible a la izquierda, bajo petición).
OPCIONES
EMBALAJE
- Vendido por unidad.
DIMENSIONES

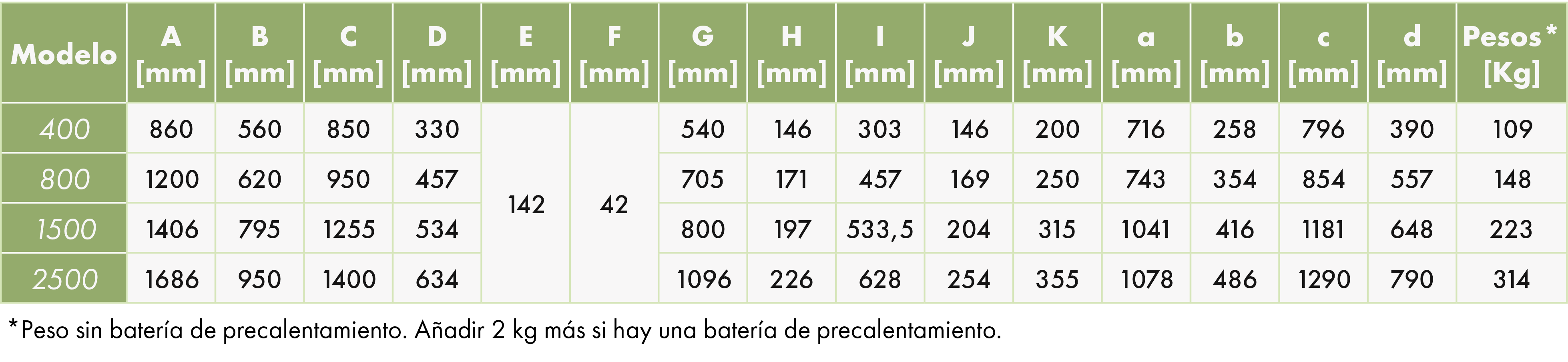

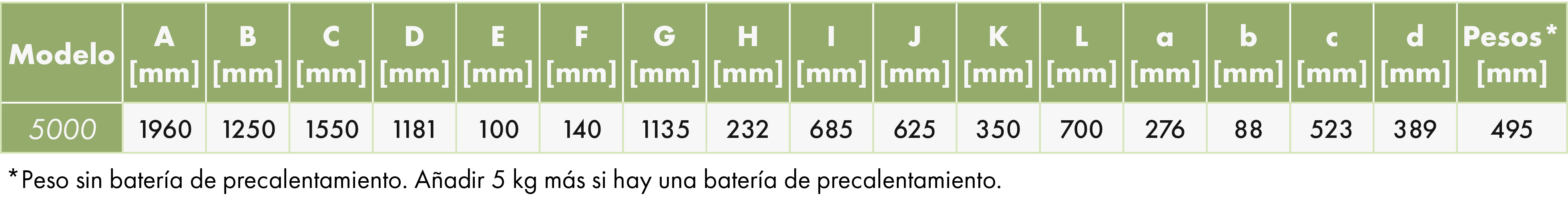

DIMENSIONES Y PESOS

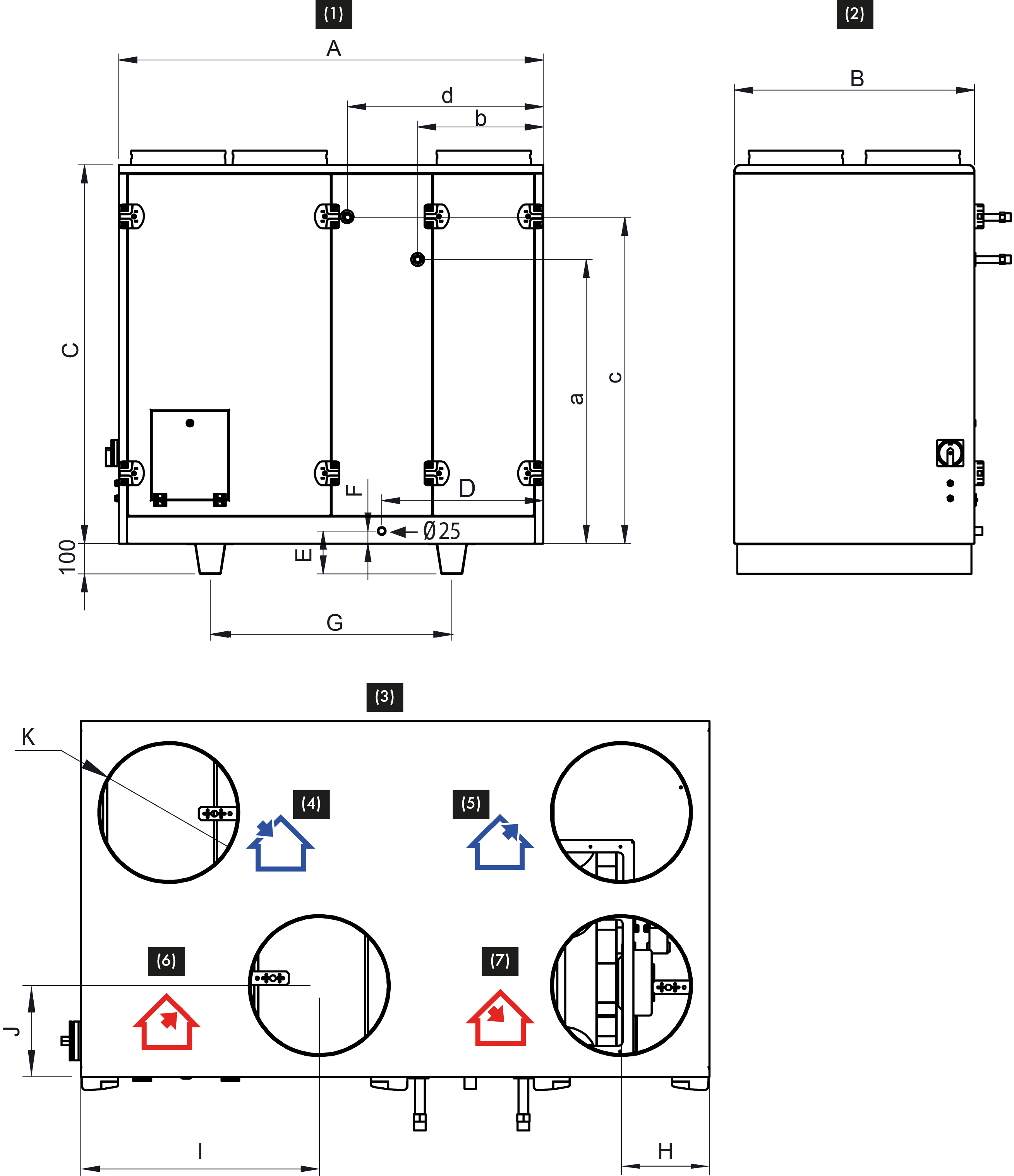

Modelos 400 a 2500
(2) - Vista lateral
(3) - Vista desde arriba
(4) - Nuevo
(5) - Aire de escape
(6) - Aire de retorno
(7) - Aire de inflado
Versión sin batería
Versión con batería calefactora
Versión con batería intercambiable
Modelo 5000
(2) - Vista lateral
(3) - Vista desde arriba
(4) - Aire de escape
(5) - Nuevo
(6) - Aire de retorno
(7) - Aire de inflado
Versión sin batería
Versión con batería calefactora
Versión con batería intercambiable
Dimensiones del módulo DX (externo) con conexión circular - Modelos 800 a 2500
Dimensiones del módulo DX (externo) con conexión rectangular - Modelo 5000
LÍMITES DE USO
- Solo para instalación en interiores.
- Temperatura ambiente entre +5 y +35 °C.
- Nueva temperatura del aire entre -20 °C y +40 °C.
- Se recomienda precalentar la batería a partir de -8 °C.
CARACTERÍSTICAS TÉCNICAS COMPLEMENTARIAS

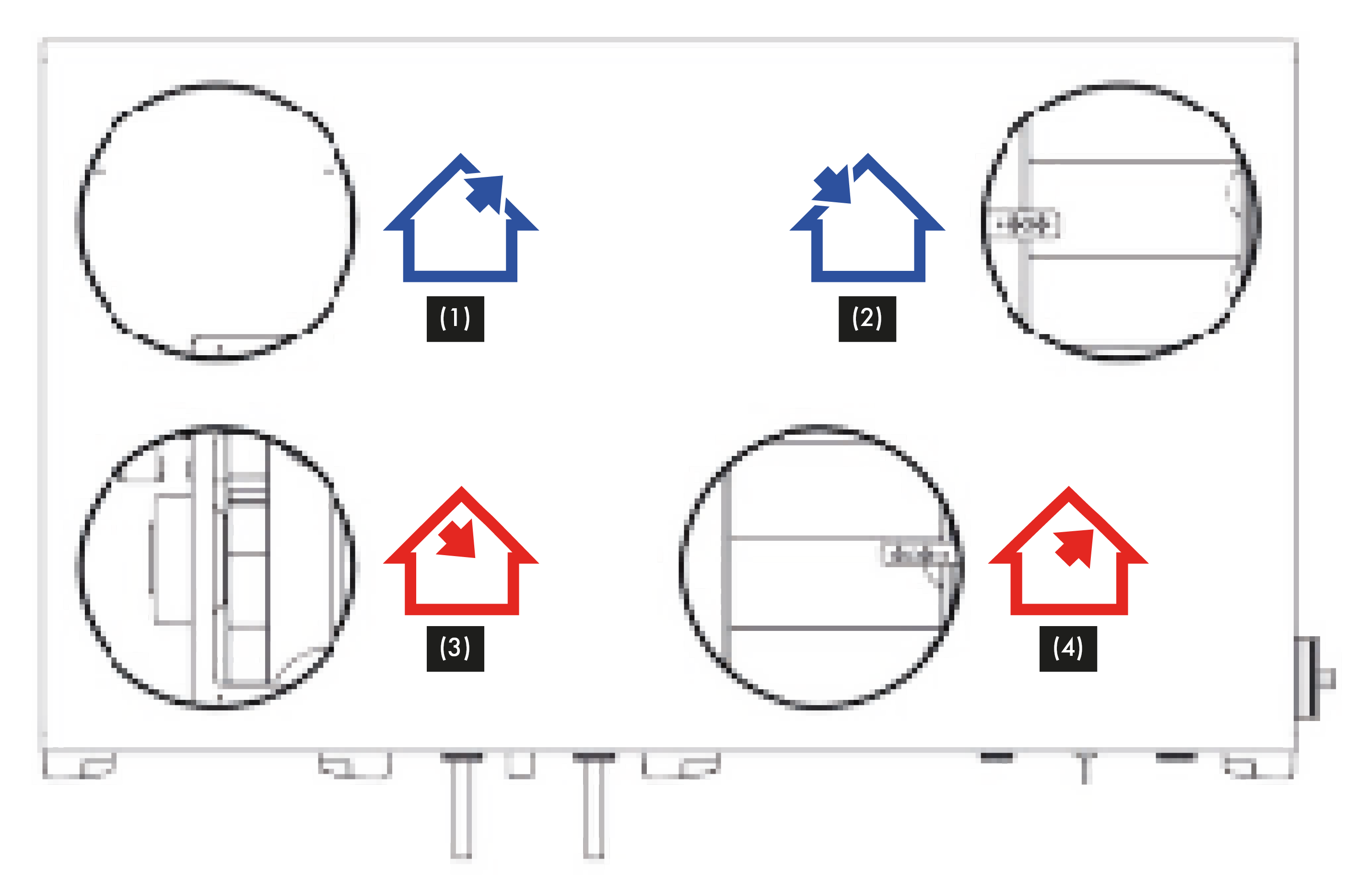

Puerta de visita a la izquierda
Modelos 400 a 2500
(2) - Nuevo
(3) - Aire de inflado
(4) - Aire de retorno
Modelo 5000
(2) - Aire de retorno
(3) - Nuevo
(4) - Aire de escape

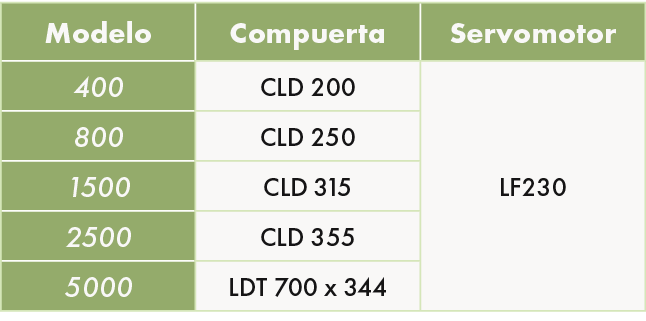

Nuevo registro de aire + servomotor (accesorio)
Adaptador rectangular/circular (accesorio)
Modelo 5000
Diámetro de los filtros
CARACTERÍSTICAS ELÉCTRICAS

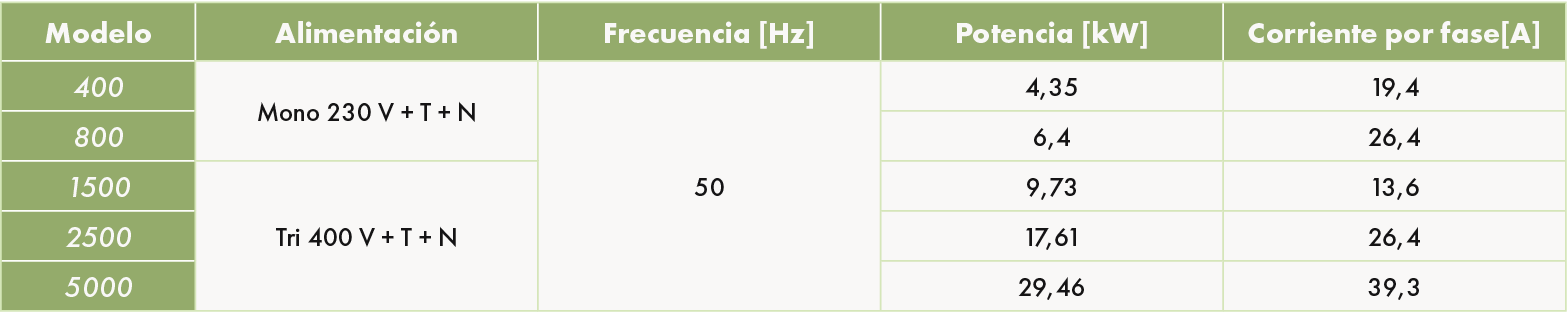

- La Power Box® Up se suministra con una caja de conexiones eléctricas con las características descritas en las tablas siguientes, según el modelo.
Modelo sin batería de precalentamiento
Modelo sin batería/con batería de calefacción/con módulo de cambio

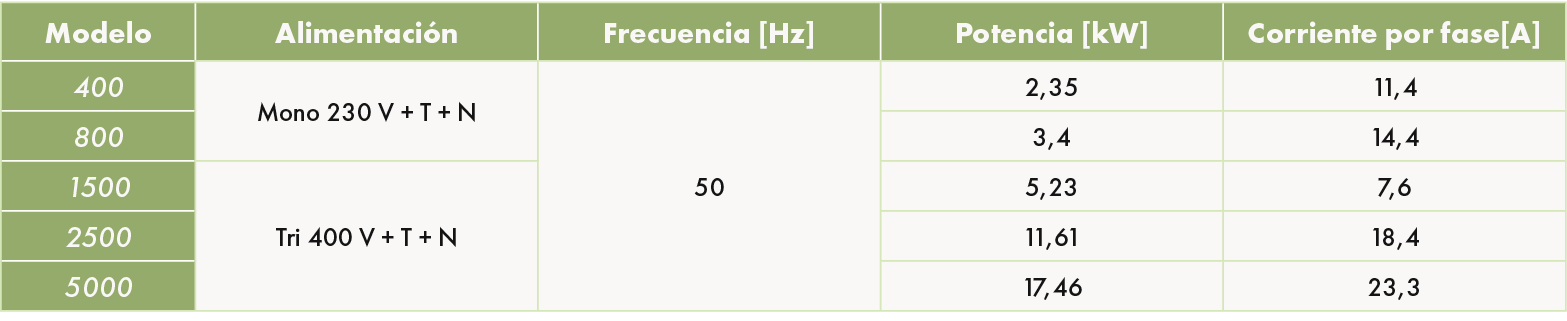

Con batería eléctrica
Modelo con batería eléctrica de precalentamiento
Modelo sin batería/con batería de calefacción/con módulo Change-Over
Con batería eléctrica

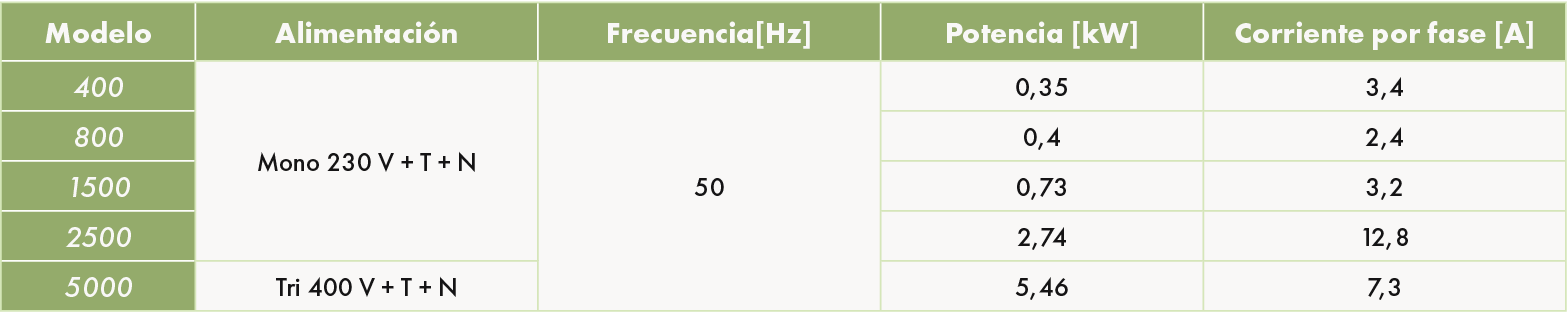

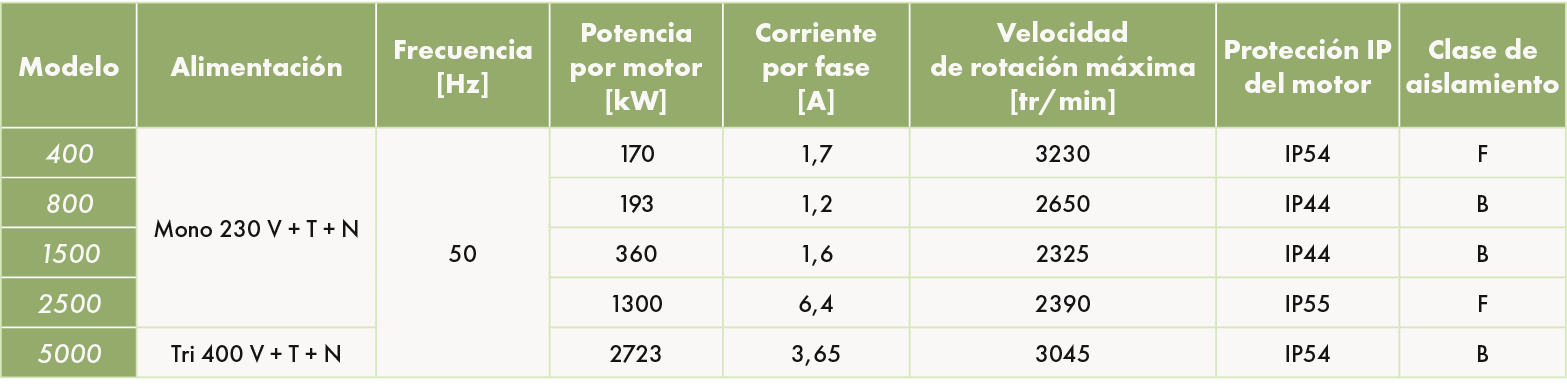

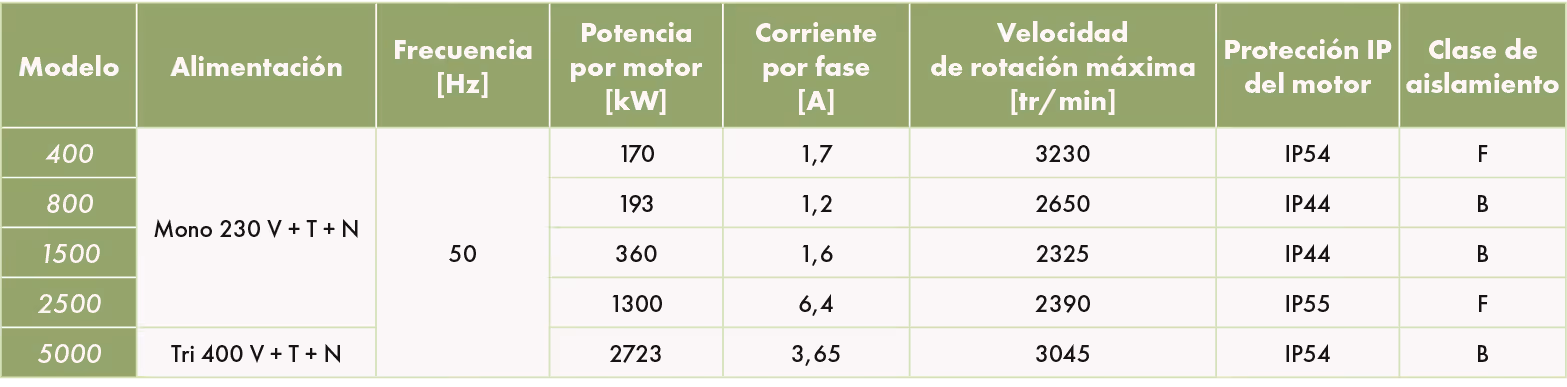

Características de los motores eléctricos

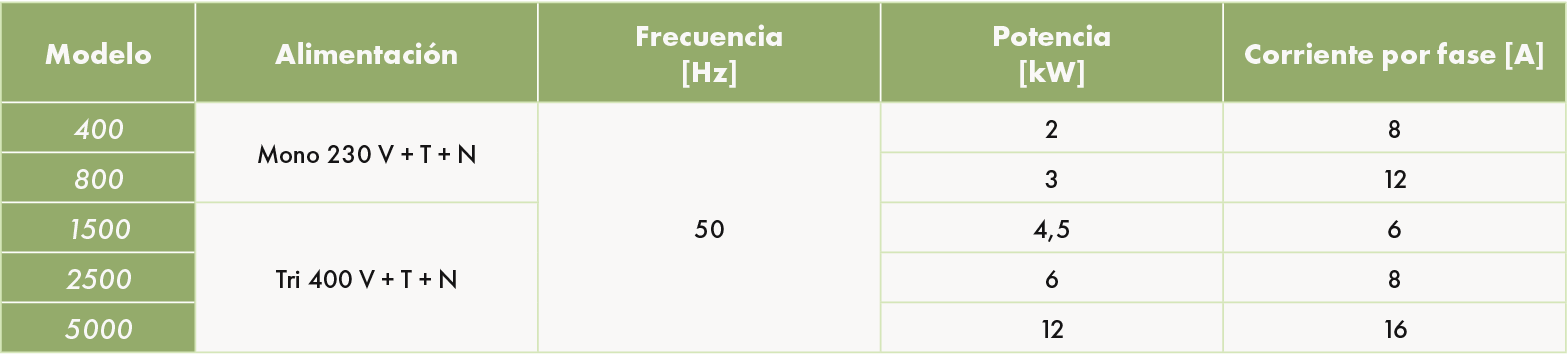

Características de las baterías eléctricas de poscalentamiento

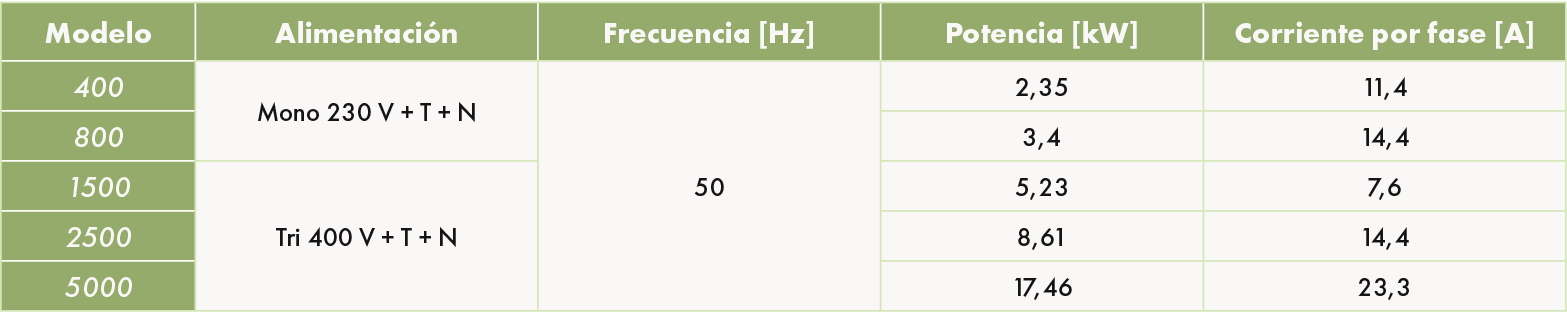

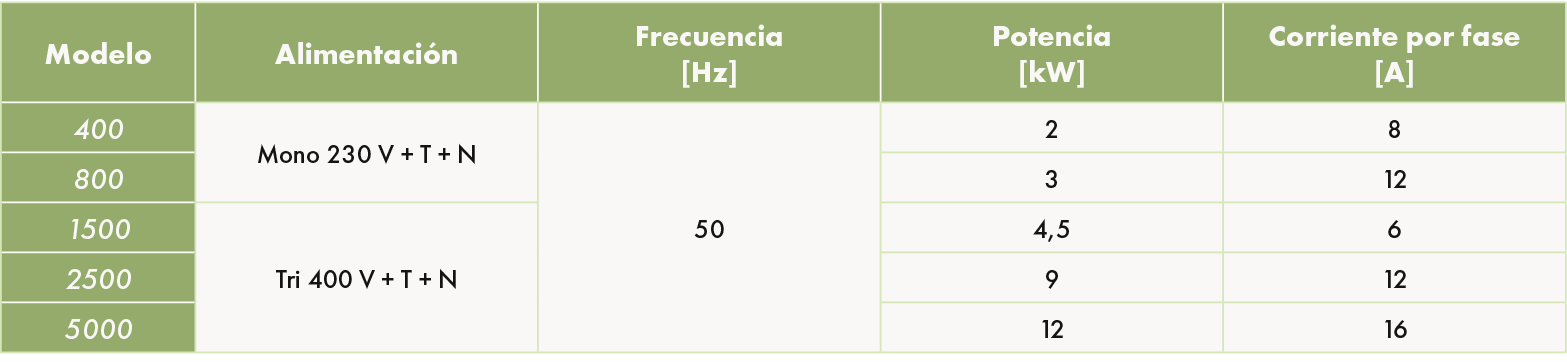

Características de las baterías eléctricas de precalentamiento

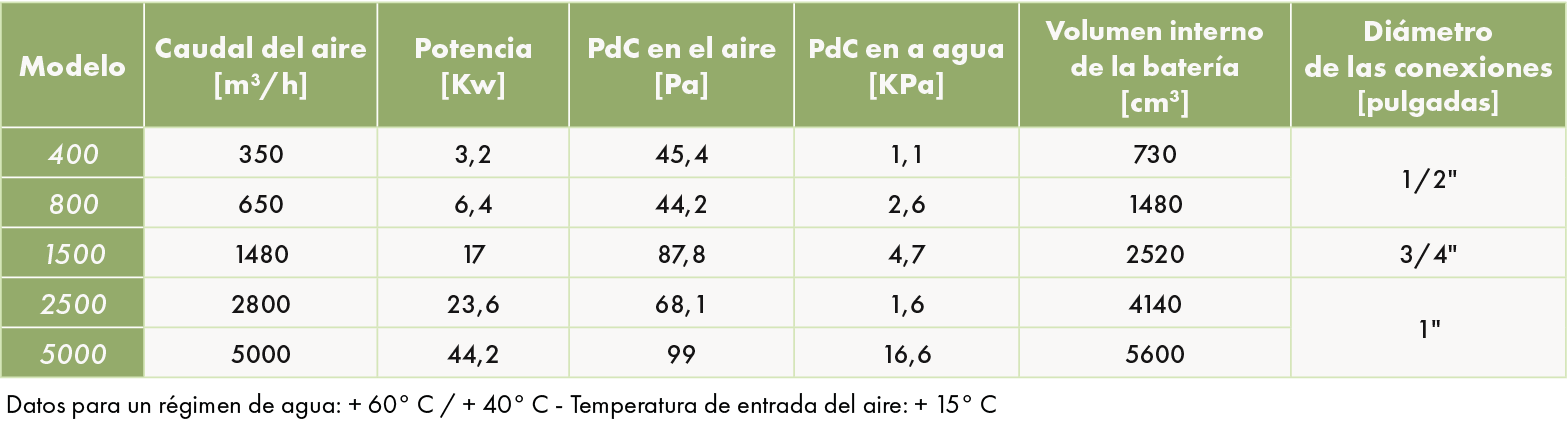

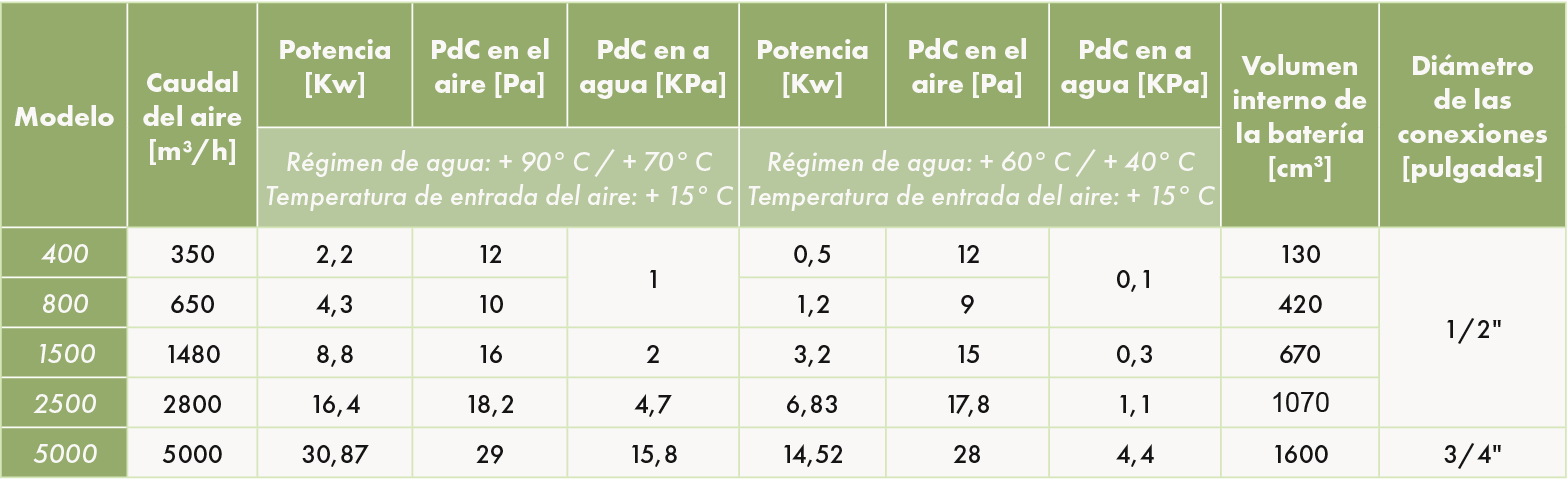

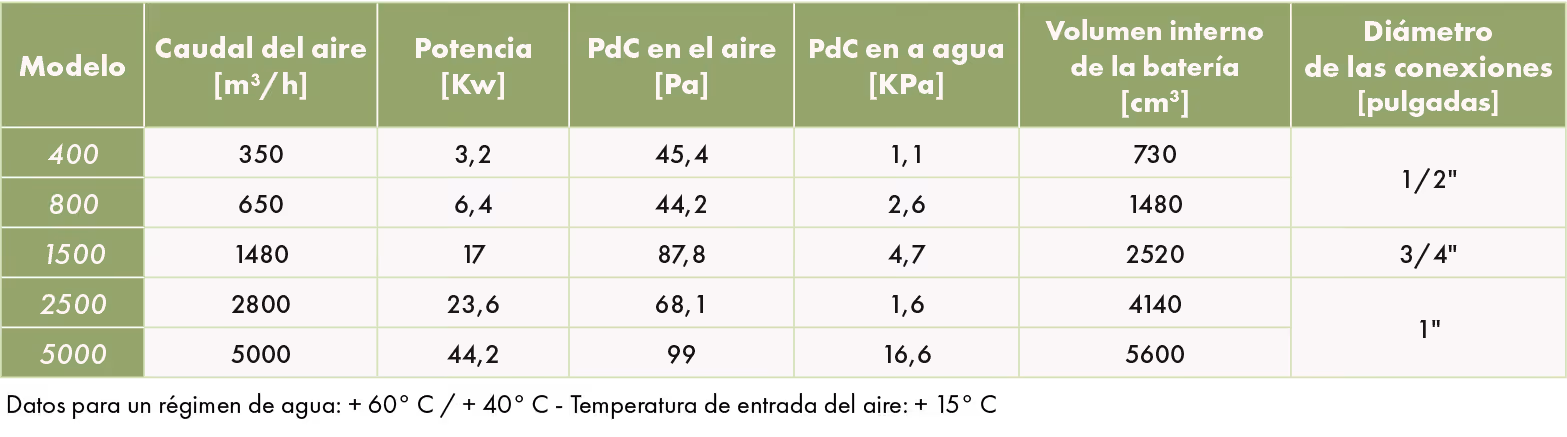

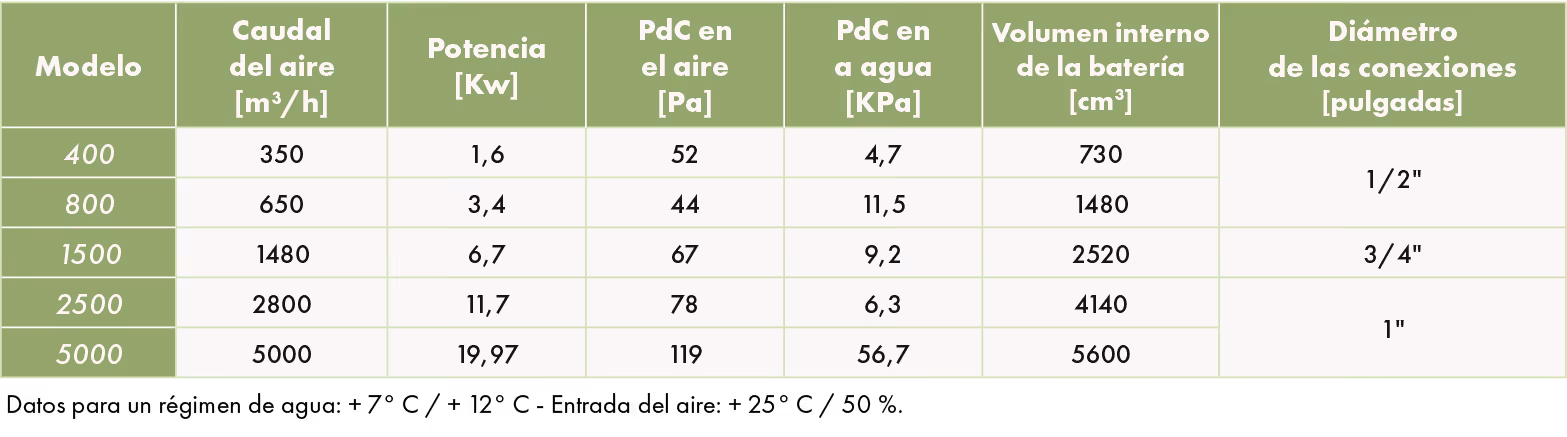

Características de las baterías de calefacción

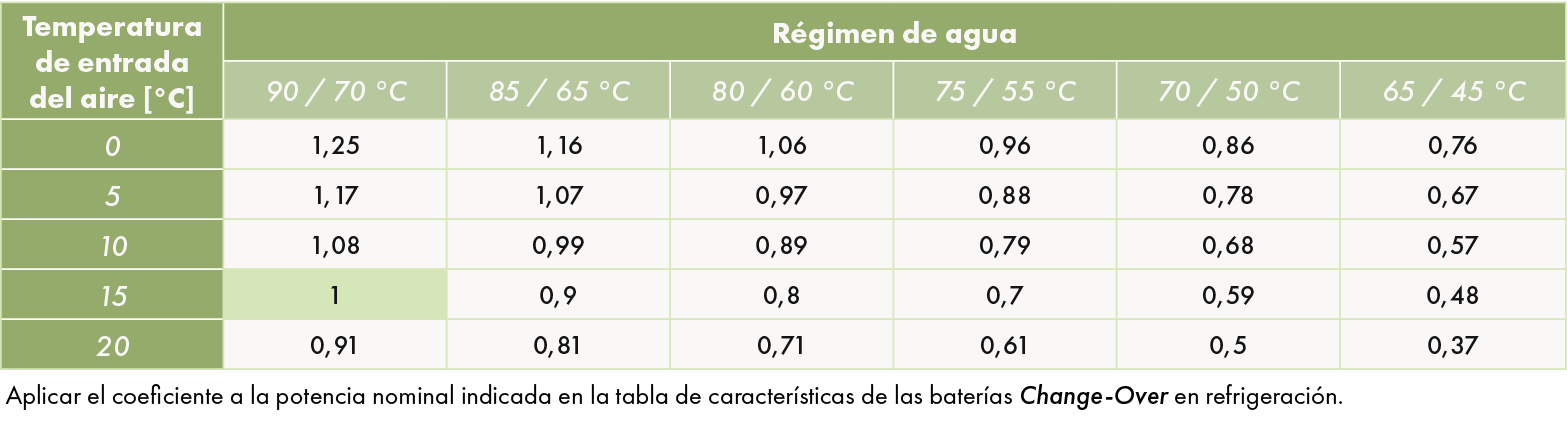

Tabla de corrección para otros regímenes hídricos
Características de las baterías intercambiables
En modo refrigeración

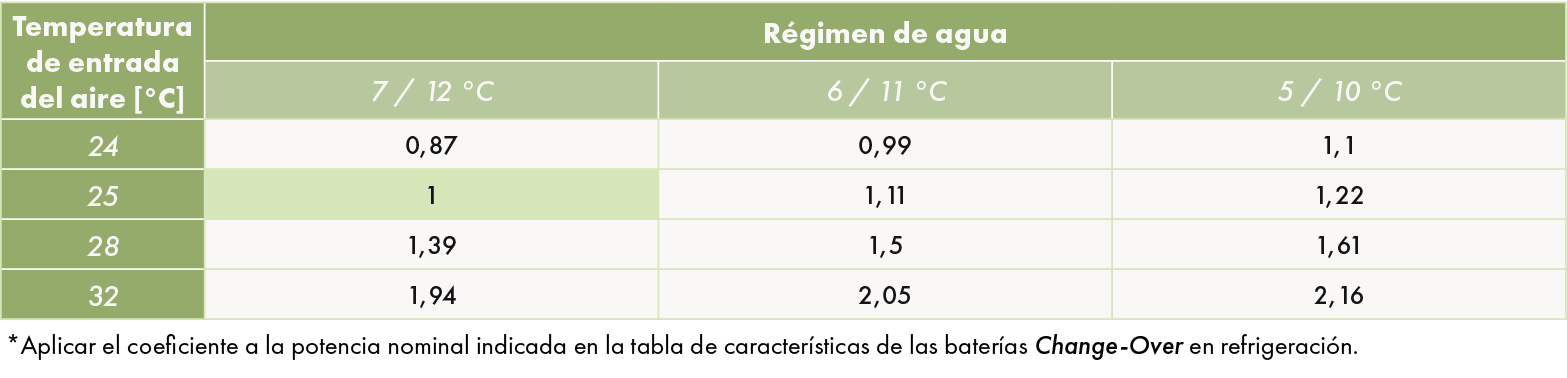

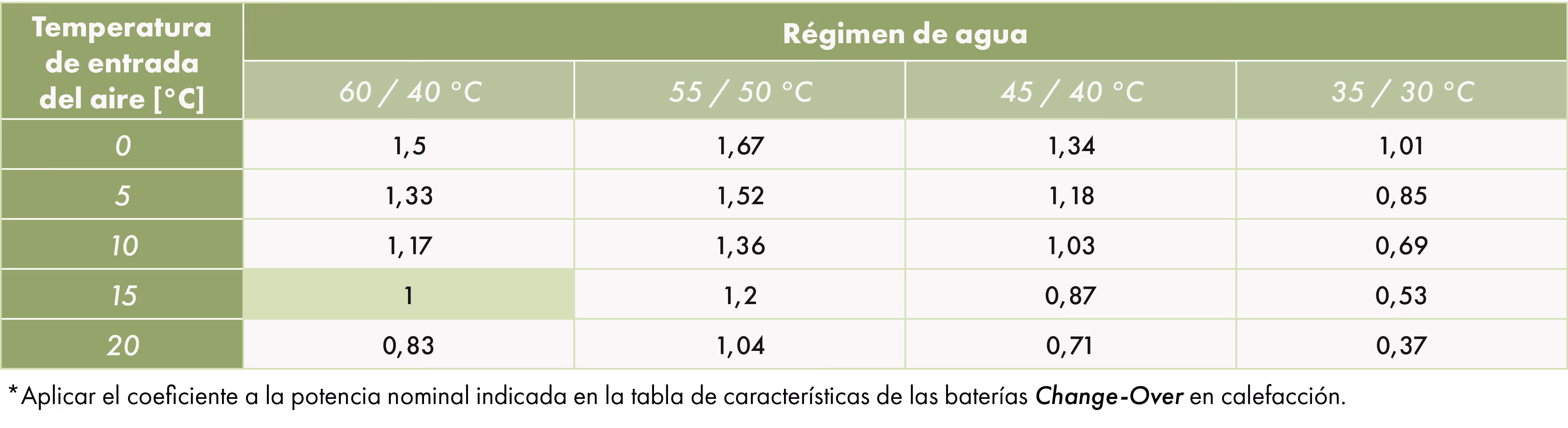

Coeficientes de corrección para el cambio de potencia de la batería durante la refrigeración*
En modo calefacción
Coeficientes de corrección de potencia de la batería durante la calefacción*

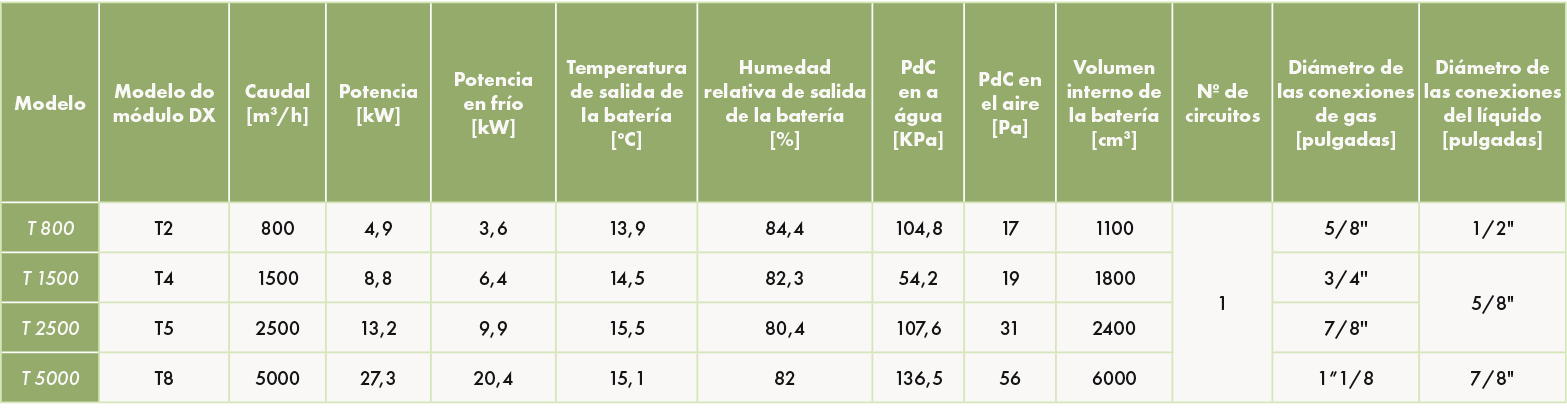

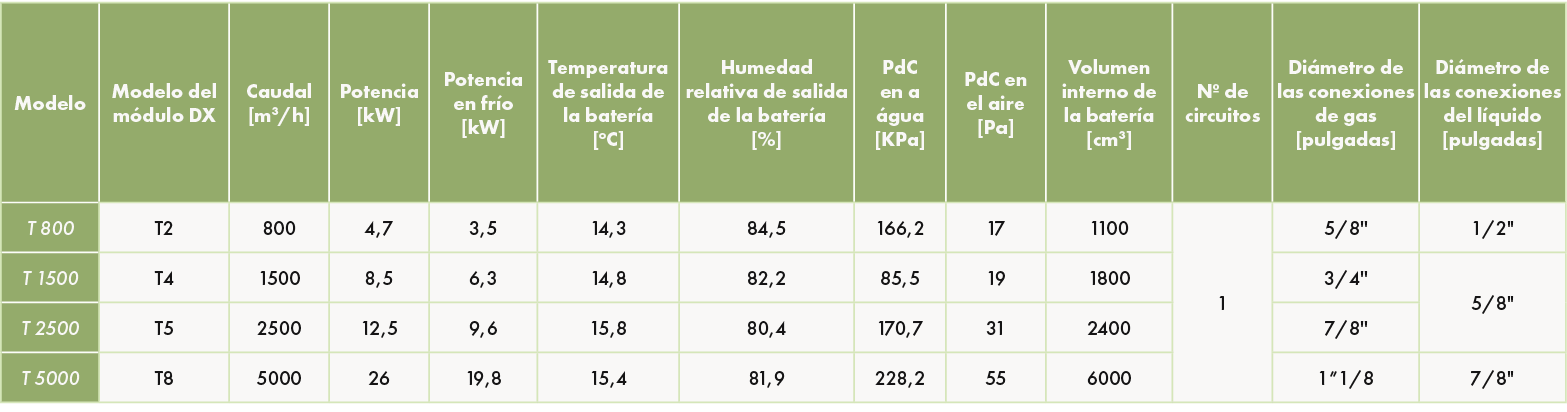

Características de las baterías de expansión directa (DX)
Fluido refrigerante R410A

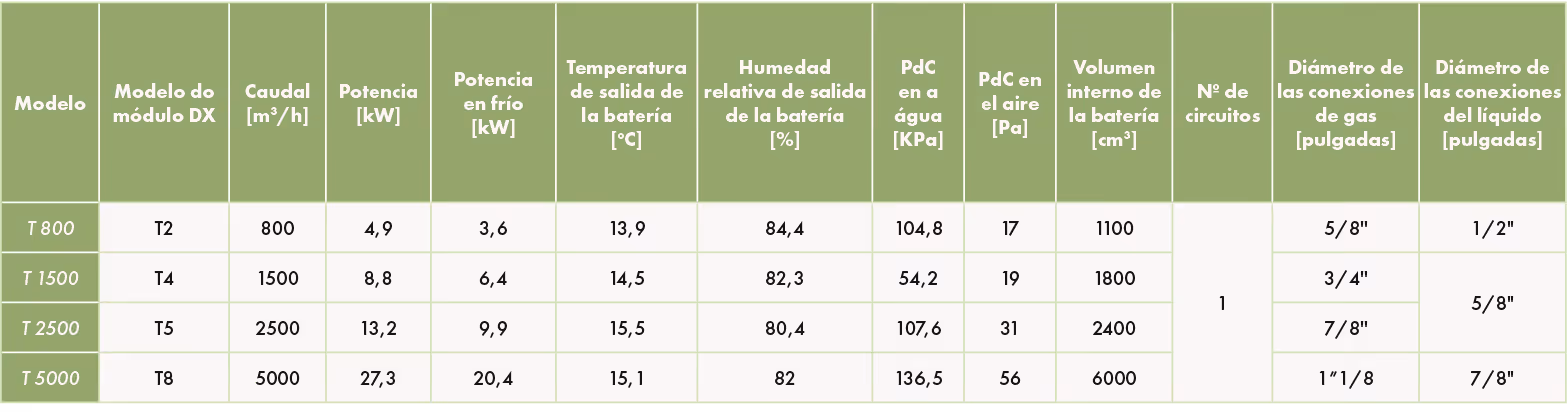

Datos para una temperatura de entrada de aire de +27 °C BS, RH 47%. Temperatura de evaporación +5 °C, temperatura de condensación + 45 °C, subenfriamiento 3 K, sobrecalentamiento 7 K.
Fluido refrigerante R32

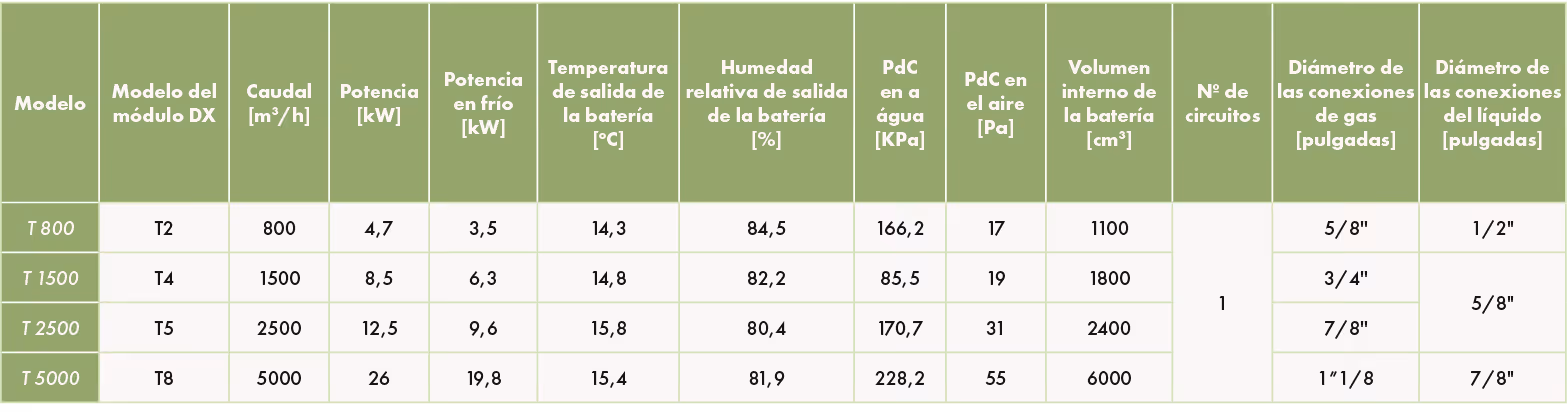

Datos para una temperatura de entrada de aire de +27 °C BS, RH 47%. Temperatura de evaporación +5 °C, temperatura de condensación + 45 °C, subenfriamiento 3 K, sobrecalentamiento 7 K.
REGULACIÓN

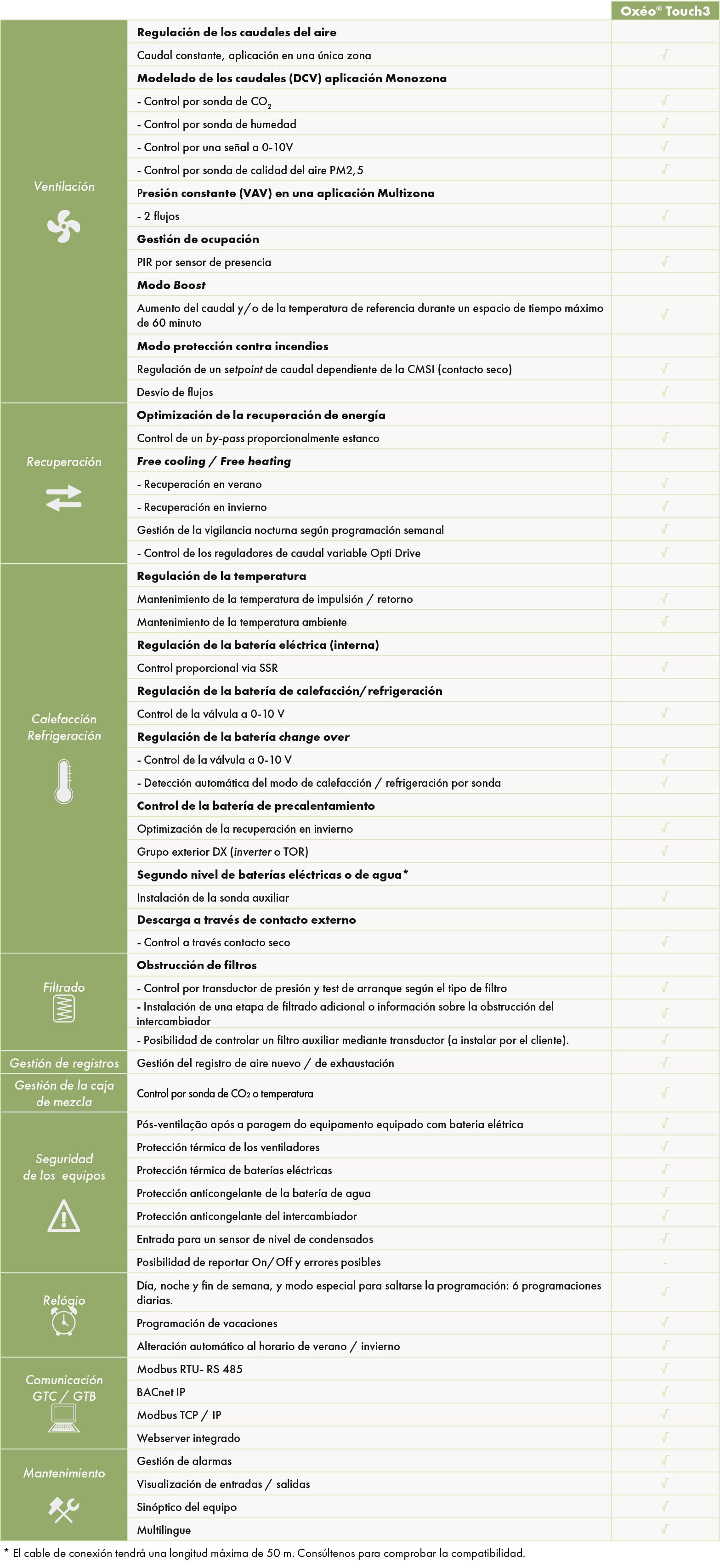

Control Oxéo® Touch3
- El control del equipo se puede realizar tanto desde el mando a distancia como en el sistema de supervisión del edificio.
- Control remoto táctil a color de 5 pulgadas:
- El mando a distancia permite definir los parámetros de funcionamiento y mostrar las alarmas.
- El cable de conexión tendrá una longitud máxima de 50 m.
- Longitud de la base suministrada: 10 m.
- Conexión por cable. - Control remoto de 7 pulgadas como accesorio (opcional):
Solución Plug & Play con:
- Incluye 5 sondas de temperatura.
- 1 x sonda de protección de interruptor
- 6 transductores de presión:
- 2 para presión constante (VAV).
- 2 para flujo constante (CAV).
- 2 para llenar los filtros.

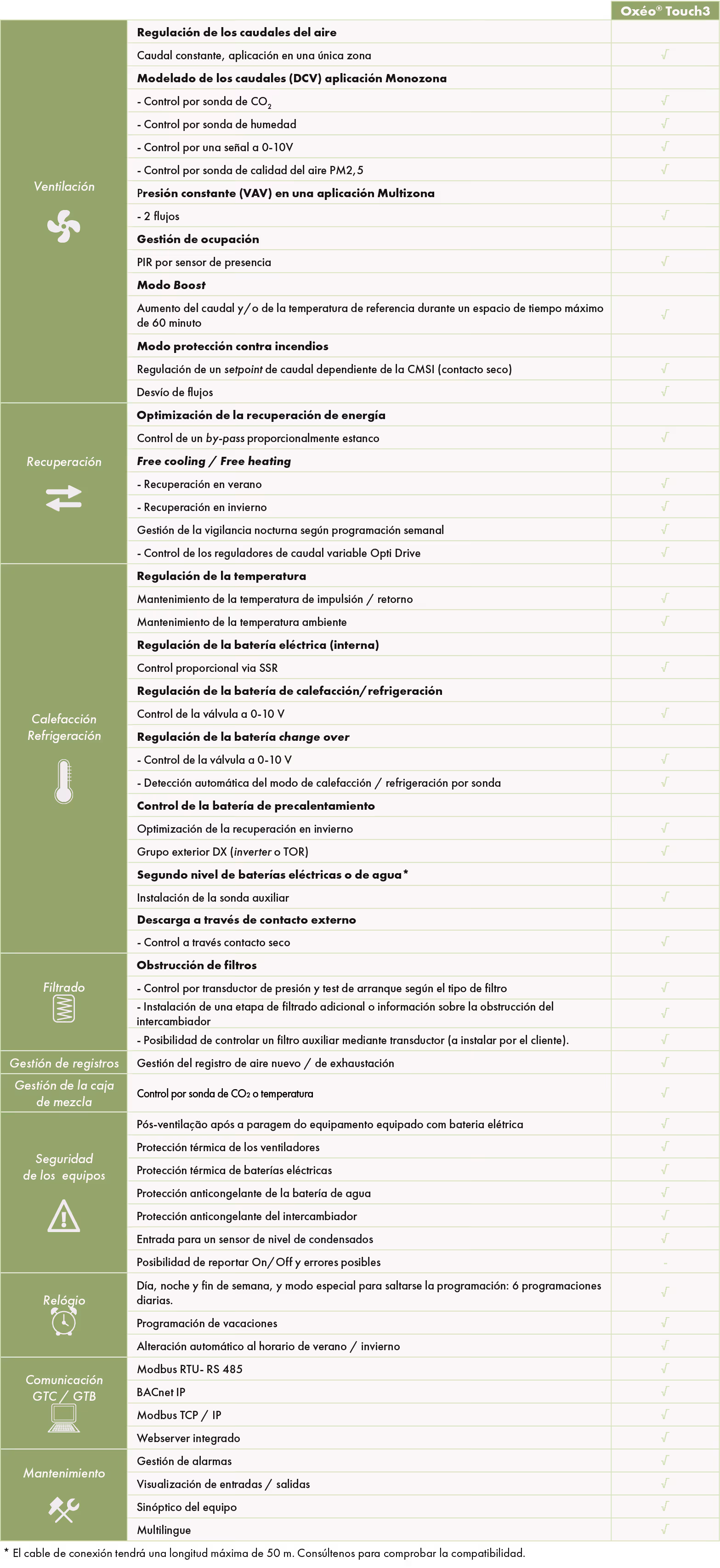

Descripción del reglamento
SELECCIÓN

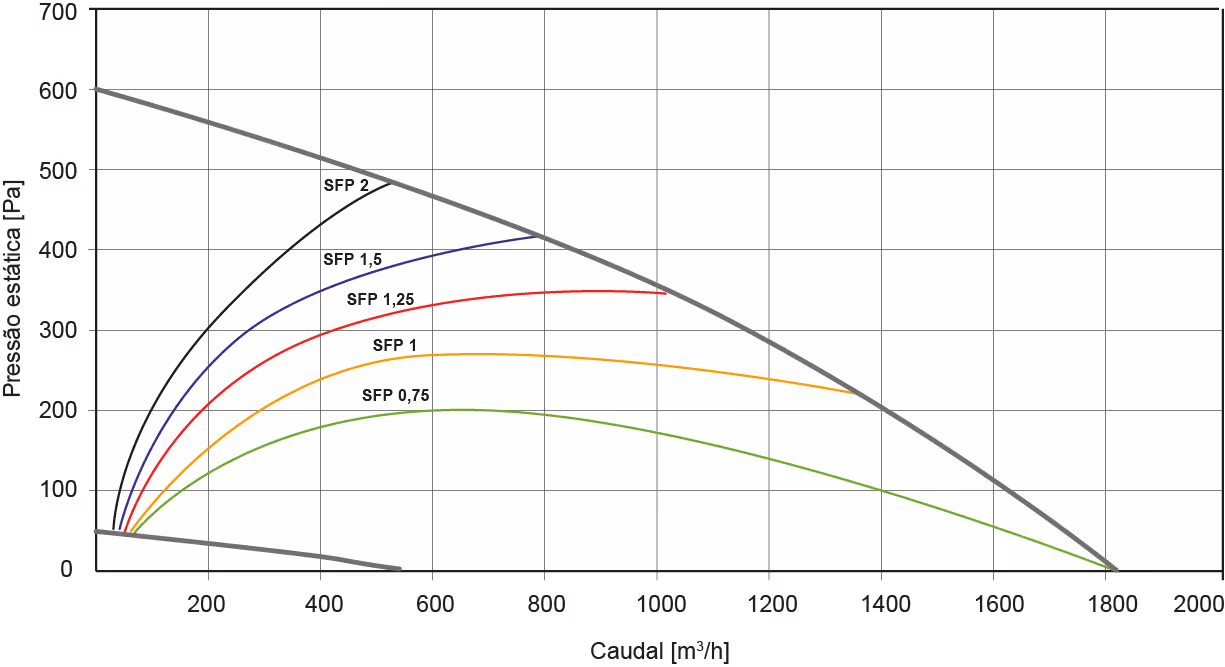

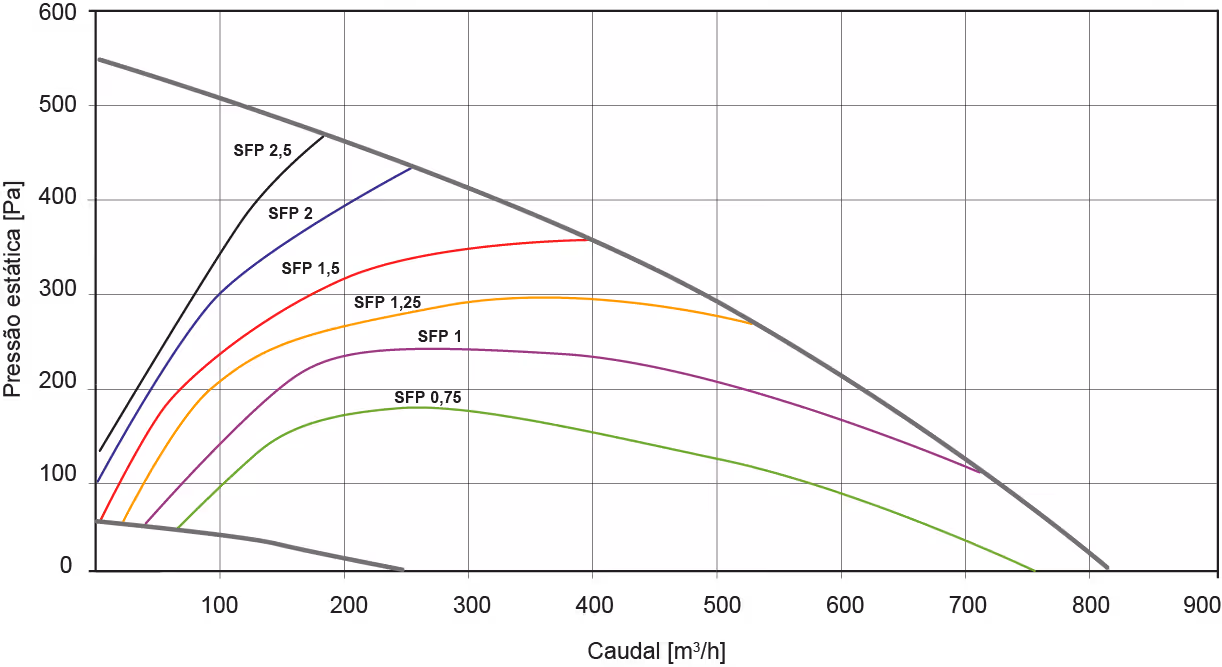

CURVAS DE SELECCIÓN
- Las curvas se realizan con un filtro F7 en la insuflación y G4 en el retorno. El coeficiente SFP define la potencia específica del ventilador en kW por m³/s.
- Para determinar el consumo de energía (kW), basta con aplicar la siguiente fórmula:
P (kW) = coeficiente SFP x caudal (m³/h) /3600 que se multiplicará por 2 para obtener el consumo de la central eléctrica.

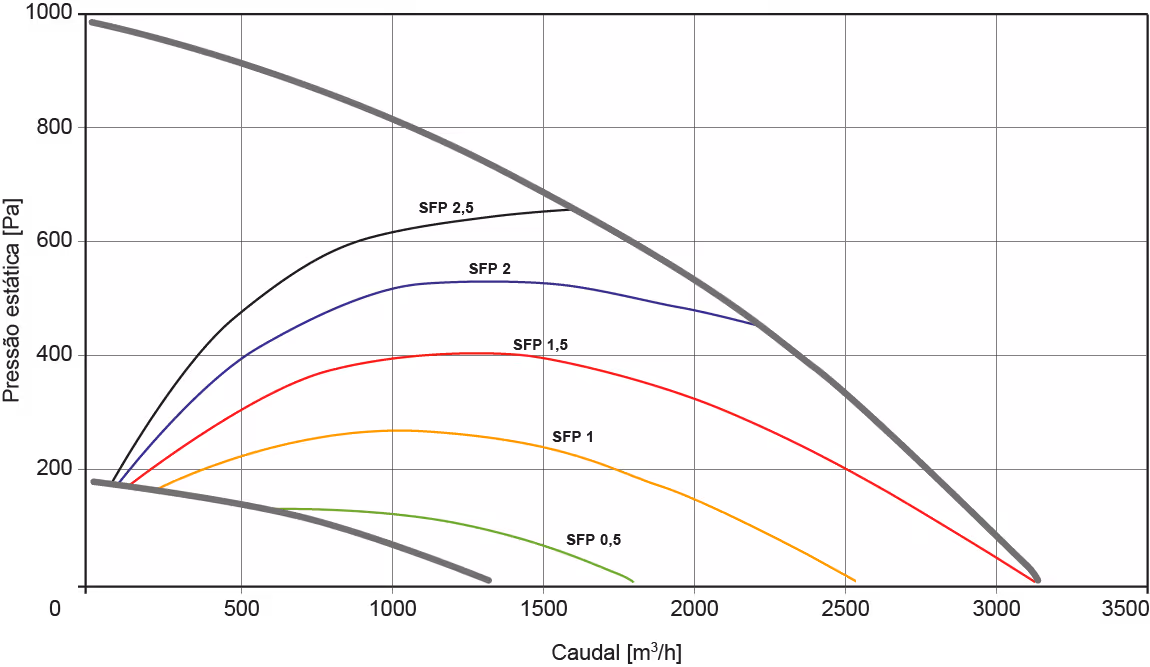

Modelo 400
Modelo 800
Modelo 1500
Modelo 2500

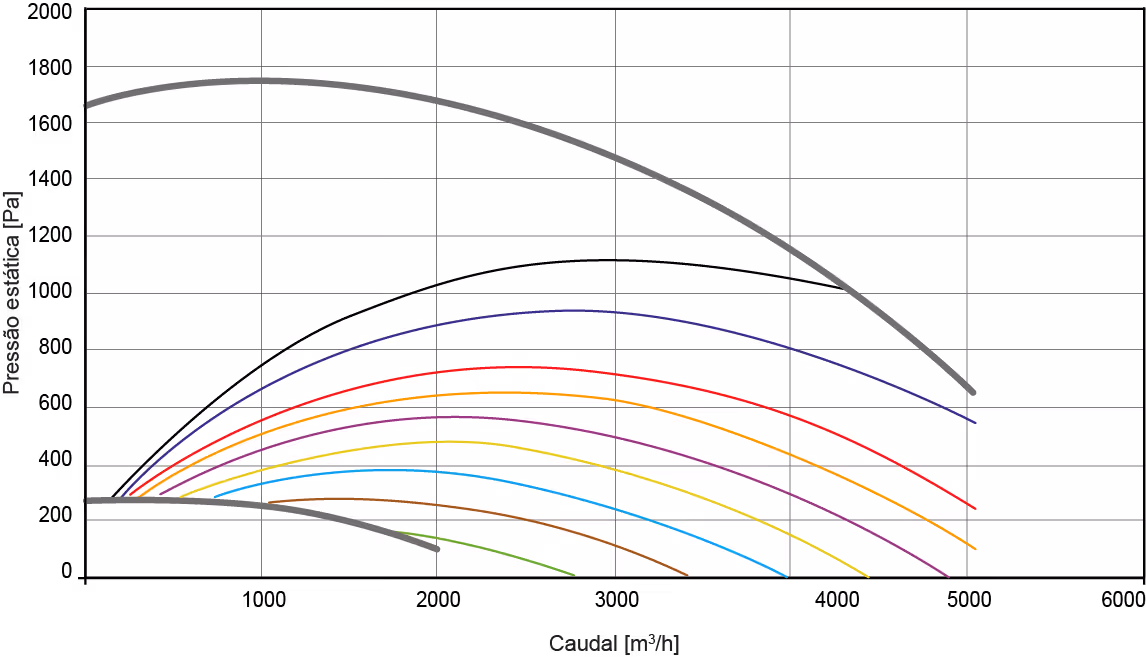

Modelo 5000
Las curvas de selección que se presentan aquí son indicativas y pueden sufrir cambios según la evolución de la gama France Air: consúltenos para obtener más información.

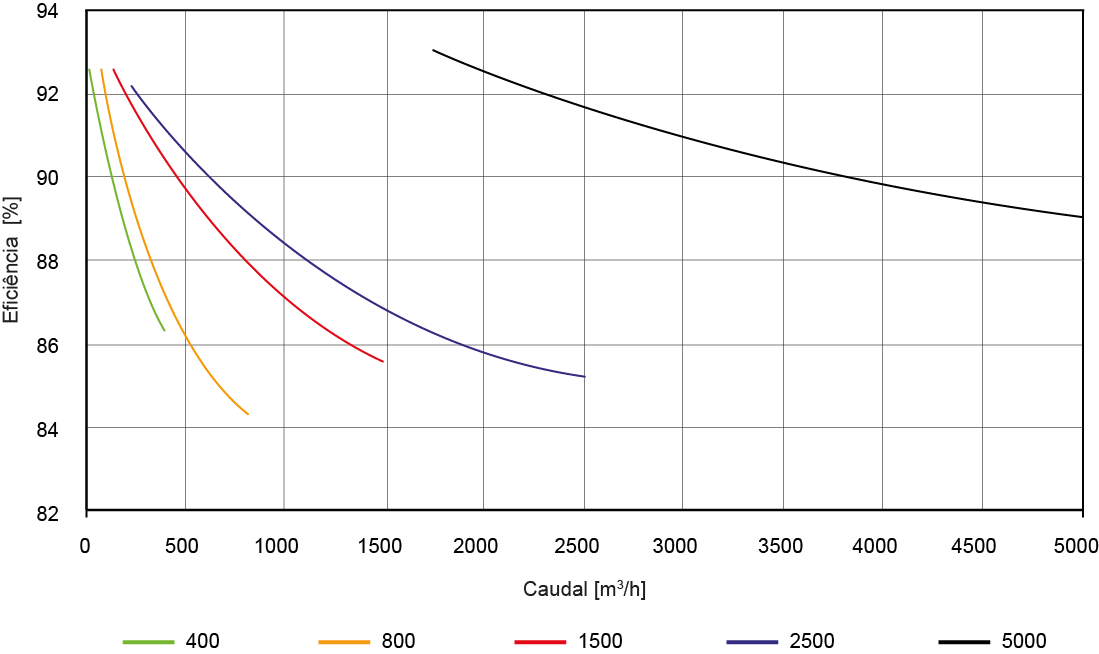

EFICIENCIA TÉRMICA
- De acuerdo con la norma EN 308 en las siguientes condiciones:
- Aire exterior: T = - 7°C; RH = 90%
- Aire interior: T = 20 °C; HR = 50%
INSTALACIÓN
ACCESORIOS
Sonda de QAI
Medición de la calidad del aire interior del aire ambiente.
Regulación del flujo de aire según la tasa de VOC + CO₂ + HR.
Póngase en contacto con nosotros para obtener más información.
Consulta AQUÍconsulte la ficha del producto para obtener más información.
Sonda de CO₂
Entre 0 y 1100 ppm y entre 0 y 2000 ppm.
Consulta AQUÍconsulte la ficha del producto para obtener más información.
Sonda de presença
Kit válvula de 3 vias para Power Box® UP
Equipado com servomotor NO.
Registo antigelo + servomotor
Adaptador retangular - circular para Power Box© Up 5000
Rectangular 350 x 700 mm para circular D400 mm.
