Informações Complementares
Vantagens
Três tipos de regulação integrada.
Unidade monobloco Plug & Play, com isolamento duplo.
Permutador de elevada eficiência e motor de baixo consumo do tipo ECM.
Qualidade de ar e conforto térmico otimizado: filtros standard M6 na insuflação e retorno; com possibilidade de adicionar um filtro F8 na insuflação.
Baterias adicionais disponíveis: de aquecimento elétrica ou a água, DX e change-over.
Instalação simplificada: picagens configuráveis.
Possibilidade de instalação no exterior (com acessório cobertura de proteção).
Gama
- Composta por 9 modelos (versões horizontal / vertical).
Versões:
- Com ou sem bateria adicional: de aquecimento elétrica ou a água, change-over e DX.
- Bypass total ou proporcional para free cooling.
- Regulação com controlo Basic, Advanced ou Advanced Modbus.
- Comunicação ModBus RTU e BacNet.
- Comando à distância para utilizador final como opção.
- Possibilidade de modelo sem regulação integrada.
Designação
![](https://cdn.prod.website-files.com/61701d325c3b0c755d8d805a/62582158528a4793e7138961_13-PowerBox95BC3-designacao.png)
Aplicação / Utilização
- Recuperação de energia de elevado desempenho em edifícios do setor terciário:
- Permutador de contra fluxos e motor de baixo consumo EC.
- Regulação adaptada à modulação de caudais (CO₂, presença).
- Instalação exterior possível (com cobertura de proteção).
Construção / Composição
Envolvente:
- Estrutura de perfil em alumínio, cantos em polipropileno reforçado.
- Painéis de revestimento duplo isolados com 25 mm de lã de vidro, com densidade de 25 kg/m3 (possível 50 mm de isolamento).
- Painéis desmontáveis, pintados a cinzento RAL 9006.
- Porta de visita à direita no sentido do fluxo do ar (possível à esquerda, sob pedido).
Ventilador:
- Ventilador Plug Fan, centrífugo com rotor de pás curvadas para trás.
Motor:
- Motor de baixo consumo do tipo EC.
Permutador:
- Permutador de contra fluxos: até 95% de eficiência consoante as condições de utilização.
Filtros:
- M6 na insuflação standard; possibilidade de filtro F8.
- M6 no retorno.
Bateria de aquecimento:
- Elétrica: equipada com proteção térmica.
- A água: equipada com proteção anti gelo por sonda.
Bateria change-over:
- Equipada com proteção anti congelamento por sonda.
Bateria de expansão direta:
- Compatível com fluidos frigorígenos R32 e R410a.
Regulação:
- Ecrã tátil a cores.
- Comando à distância com fio.
- Programação horária integrada.
- Comunicação GTB/GTC: ModBus RTU-RS 485 e BacNet.
- Mais informações na Descrição Técnica/Regulação.
![](https://cdn.prod.website-files.com/61701d325c3b0c755d8d805a/61b8cea4d48343bcfa16229a_13-PowerBox95BC3-construcao-composicao.png)
Opções
- Possibilidade de pintura interior.
- Possibilidade de painéis de revestimento duplo isolados com 50 mm de lã de vidro.
- Regulação: possibilidade de integrar mais um display de comunicação.
Acondicionamento
- Vendido à unidade.
CONFORMIDADE ERP
- UVNR: unidade de ventilação não residencial.
- Tipo duplo fluxo; motor tipo ECM.
- Unidade em conformidade às exigências do Regulamento 1253/2014.
ATRAVANCAMENTOS E PESOS

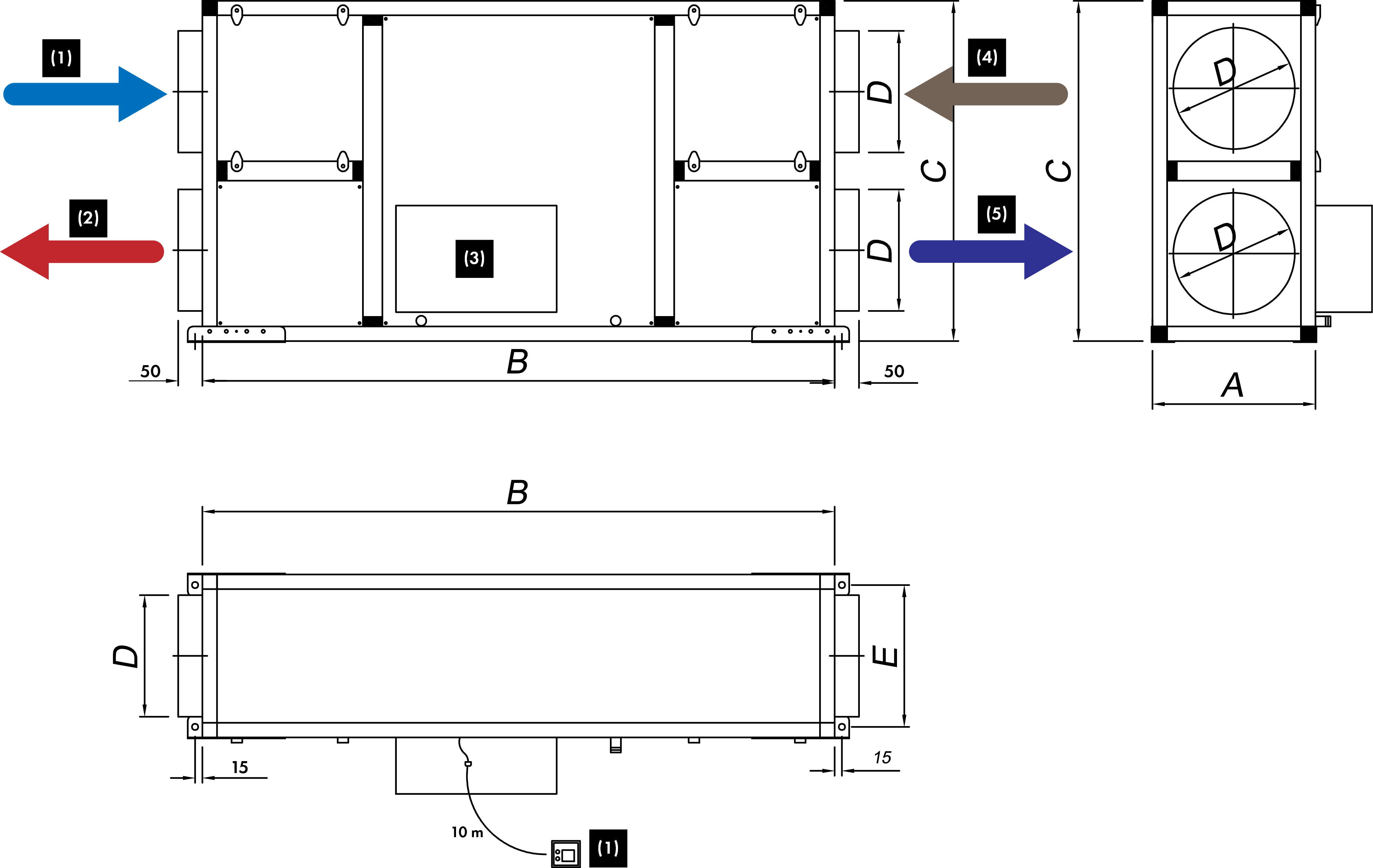

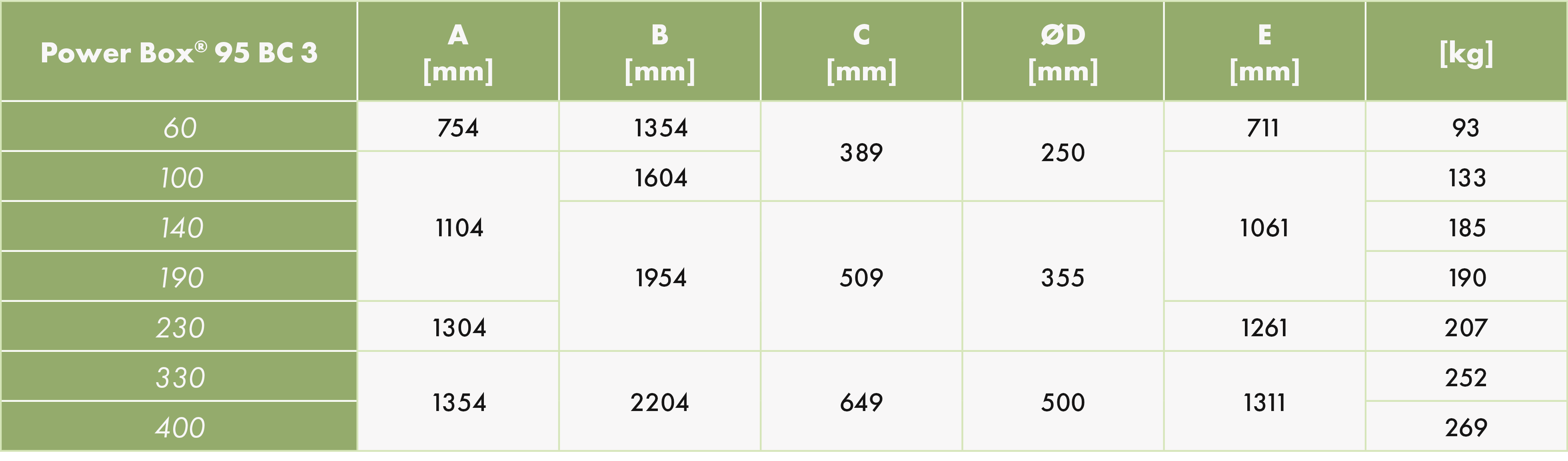

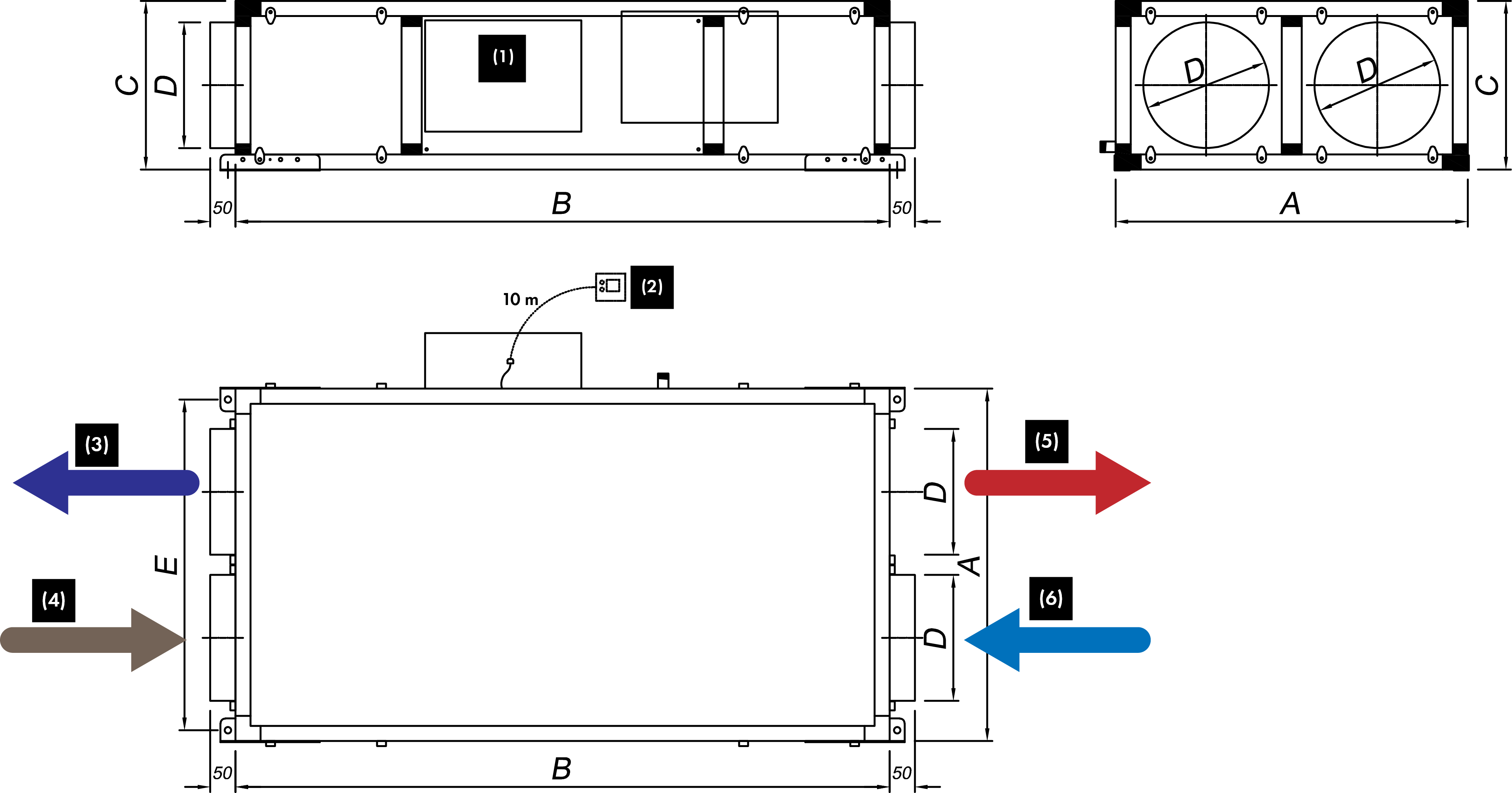

Power Box® 95 BC 3 horizontal: modelos 60 até 400
![](https://cdn.prod.website-files.com/61701d325c3b0c755d8d805a/62c6fc572926f0313bd93e1a_13-PowerBox95BC3-atravancamentos-pesos-1.png)
Com isolamento standard
![](https://cdn.prod.website-files.com/61701d325c3b0c755d8d805a/6267f93be7b96717de793959_13-PowerBox95BC3-atravancamentos-pesos-2.png)
Com isolamento opcional de 50 mm
![](https://cdn.prod.website-files.com/61701d325c3b0c755d8d805a/6267f94220615399c41a0875_13-PowerBox95BC3-atravancamentos-pesos-2a.png)

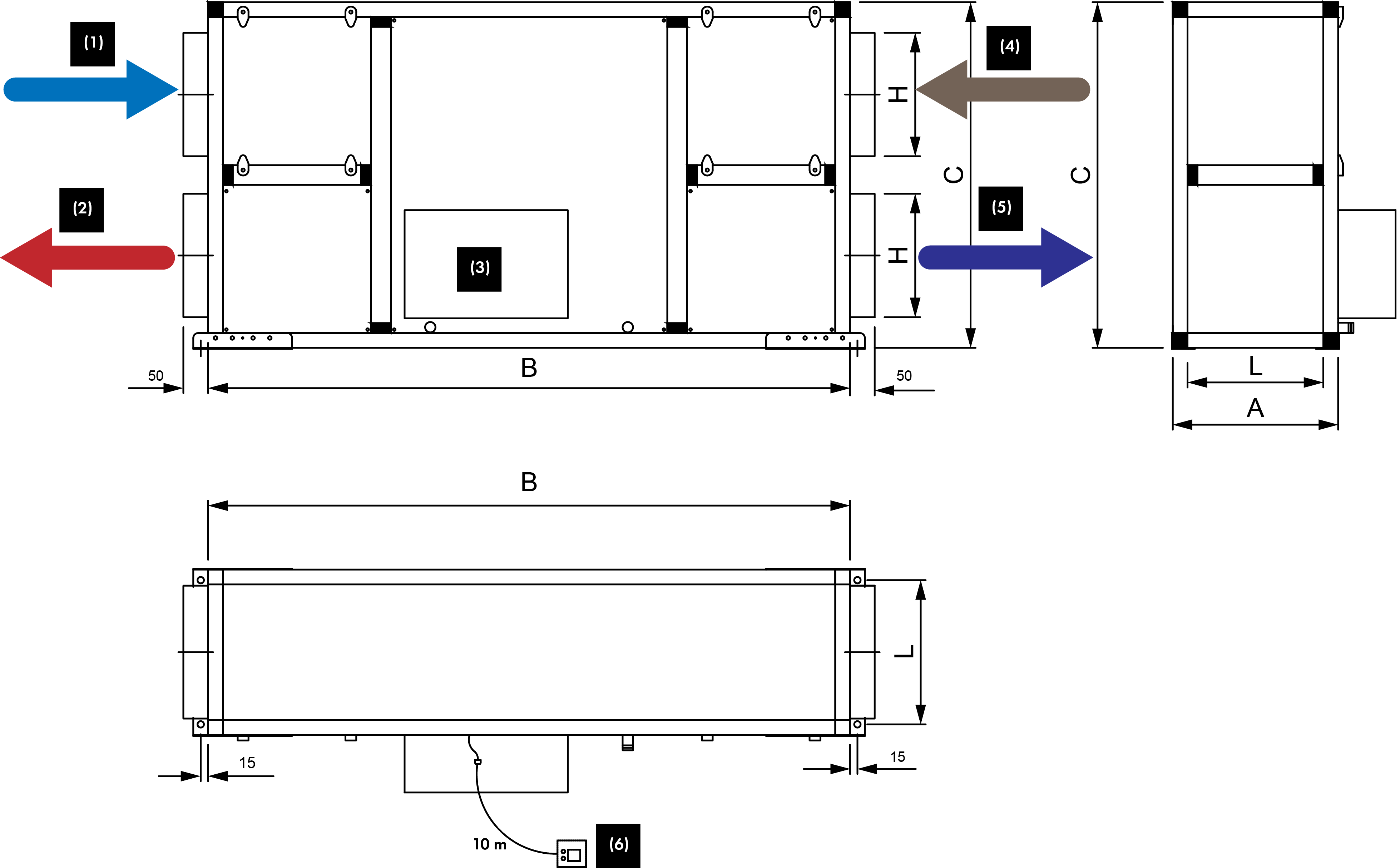

Power Box® 95 BC 3 vertical: modelos 60 até 400
![](https://cdn.prod.website-files.com/61701d325c3b0c755d8d805a/62c6fc67bed3f583eb5c65b8_13-PowerBox95BC3-atravancamentos-pesos-3.png)
Com isolamento standard
![](https://cdn.prod.website-files.com/61701d325c3b0c755d8d805a/6267f95597613ca0821dcd35_13-PowerBox95BC3-atravancamentos-pesos-4.png)
Com isolamento opcional de 50 mm
![](https://cdn.prod.website-files.com/61701d325c3b0c755d8d805a/6267f95c2903260b3d3bcc31_13-PowerBox95BC3-atravancamentos-pesos-4a.png)

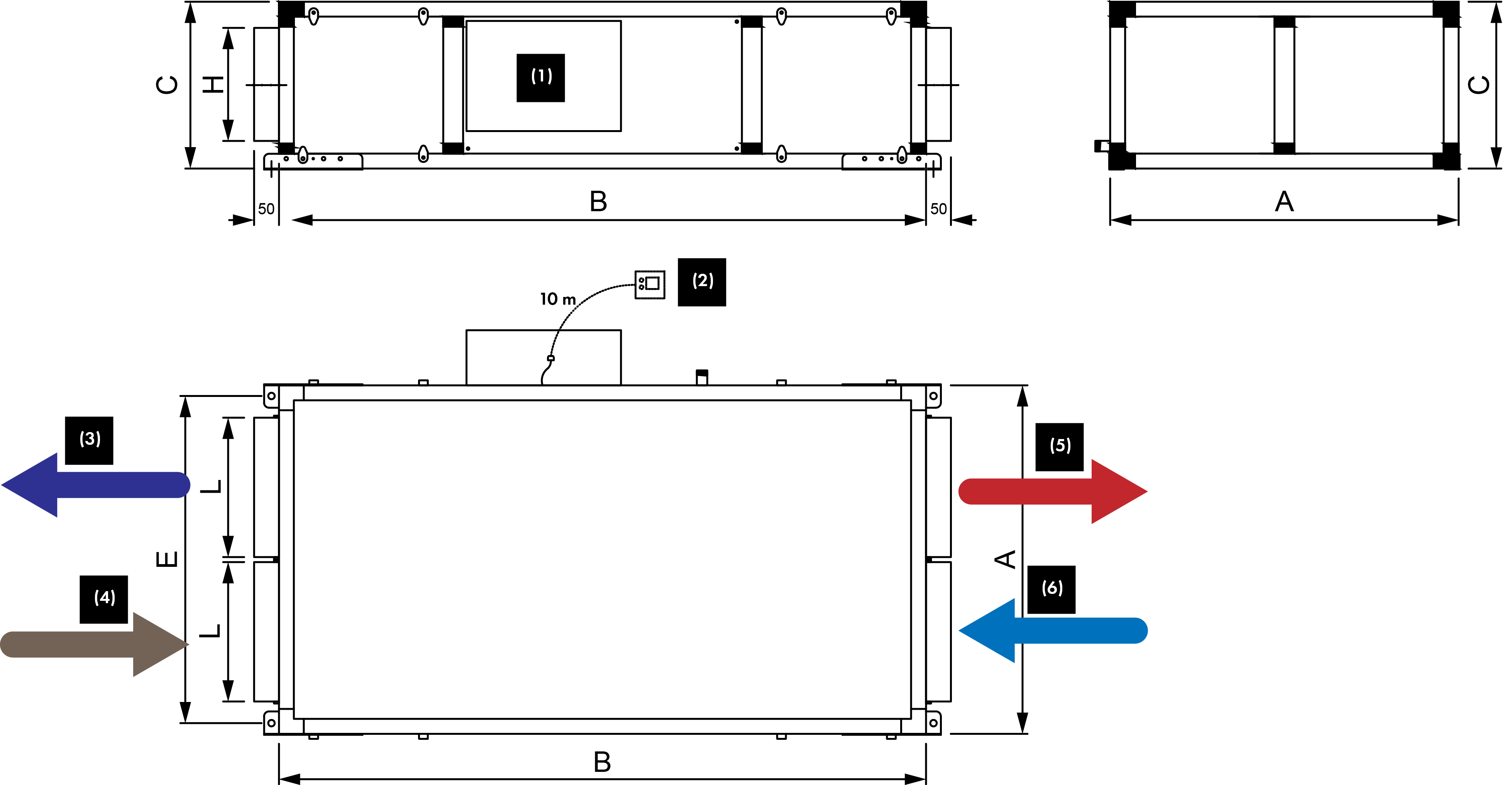

Power Box® 95 BC 3 horizontal: modelos 500 e 650
![](https://cdn.prod.website-files.com/61701d325c3b0c755d8d805a/62c6fca01d237460fc73944e_13-PowerBox95BC3-atravancamentos-pesos-5.png)
Com isolamento standard
![](https://cdn.prod.website-files.com/61701d325c3b0c755d8d805a/61e6a0104754ac43903b7718_13-PowerBox95BC3-atravancamentos-pesos-6.png)
Com isolamento opcional de 50 mm
![](https://cdn.prod.website-files.com/61701d325c3b0c755d8d805a/6267d1d31f6ac6142648f60e_13-PowerBox95BC3-atravancamentos-pesos-6a.png)
Power Box® 95 BC 3 vertical: modelos 500 e 650
![](https://cdn.prod.website-files.com/61701d325c3b0c755d8d805a/62c6fcaffe985d8aaccf3653_13-PowerBox95BC3-atravancamentos-pesos-7.png)
Com isolamento standard
![](https://cdn.prod.website-files.com/61701d325c3b0c755d8d805a/6267d21b51bc4c1efed16a0c_13-PowerBox95BC3-atravancamentos-pesos-8.png)
Com isolamento opcional de 50 mm
![](https://cdn.prod.website-files.com/61701d325c3b0c755d8d805a/6267d205d632dc9807ea74aa_13-PowerBox95BC3-atravancamentos-pesos-8a.png)

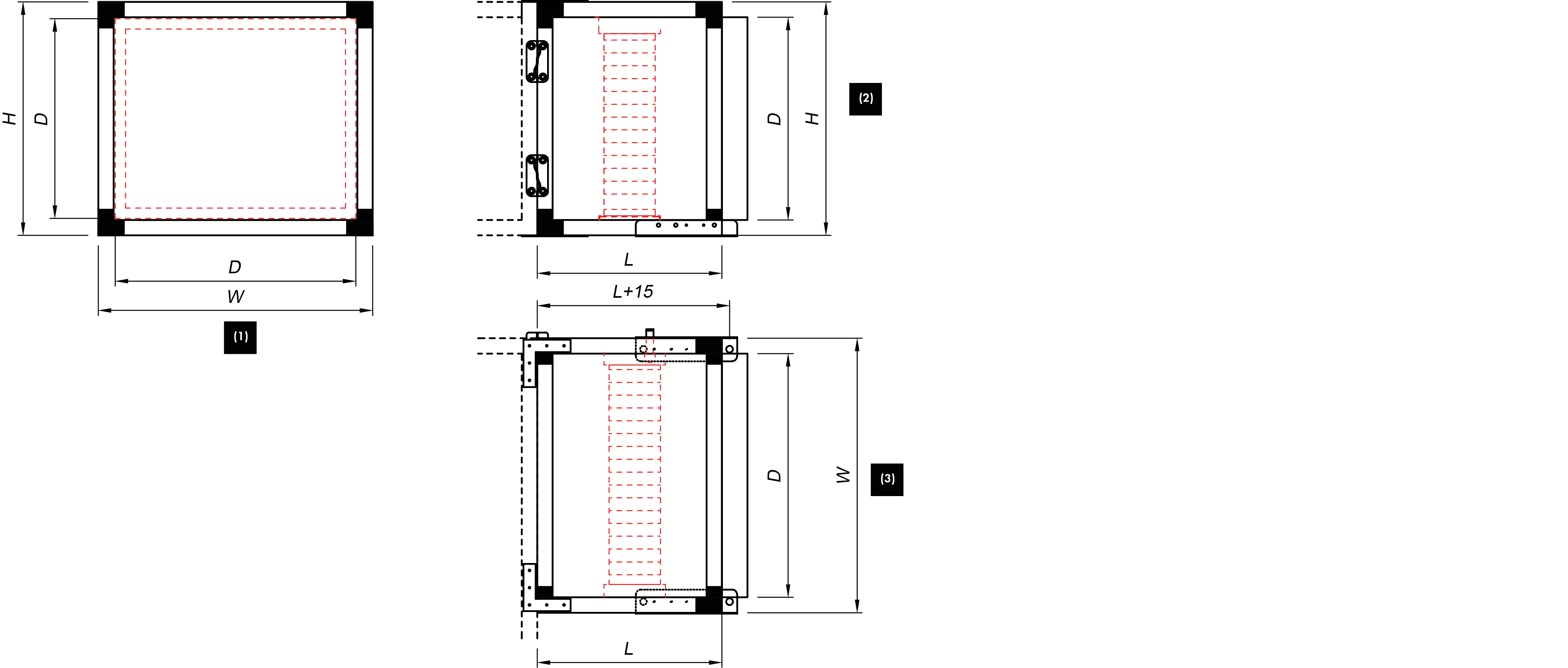

Bateria de aquecimento a água
Modelos 60 até 400
![](https://cdn.prod.website-files.com/61701d325c3b0c755d8d805a/61e6a071a144c9f2cb0af660_13-PowerBox95BC3-atravancamentos-pesos-9.png)
Modelos 500 até 650
![](https://cdn.prod.website-files.com/61701d325c3b0c755d8d805a/61e6a07cc479ed01e3ff3b15_13-PowerBox95BC3-atravancamentos-pesos-10.png)
![](https://cdn.prod.website-files.com/61701d325c3b0c755d8d805a/620a79cdfebdfc7b1cf5845d_13-PowerBox95BC3-atravancamentos-pesos-11.png)
![](https://cdn.prod.website-files.com/61701d325c3b0c755d8d805a/618a65255b974769780ad64c_icone-nota.png)
Para informações sobre as baterias elétricas por favor consulte-nos.

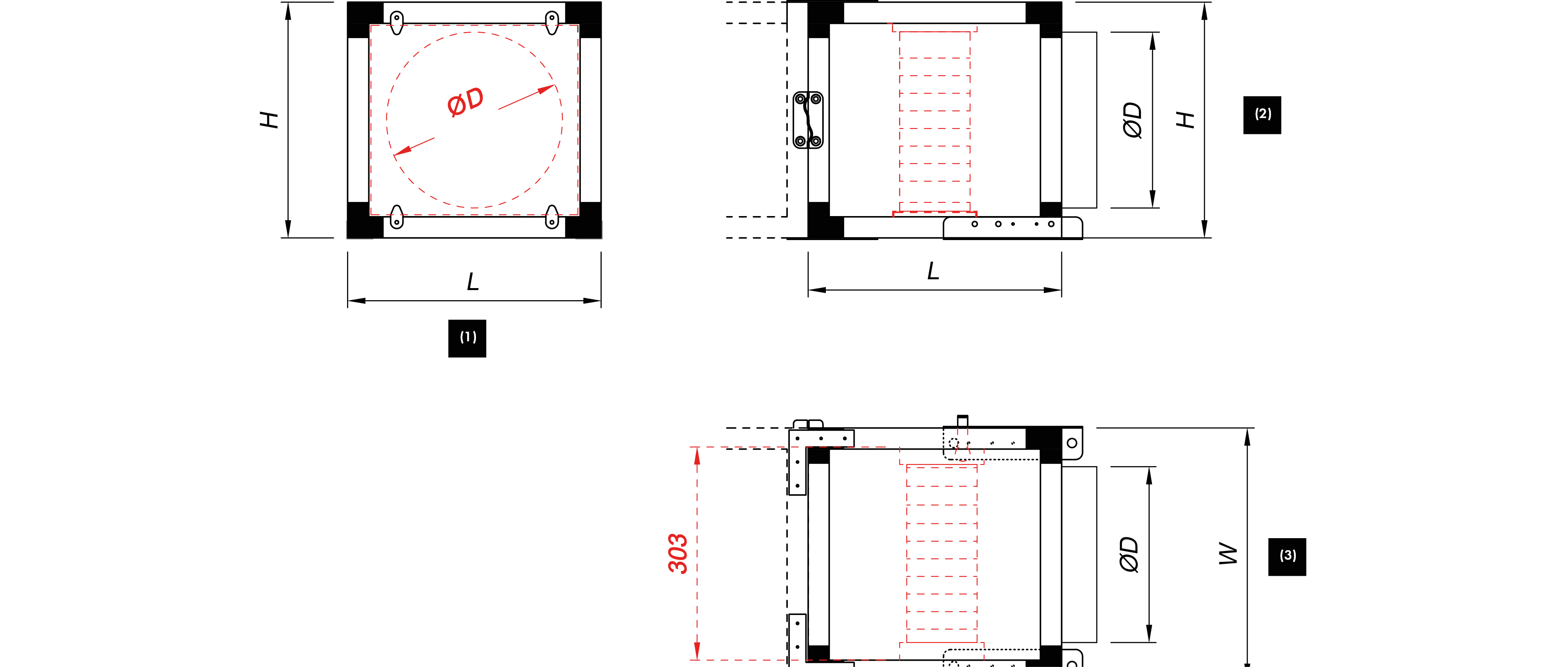

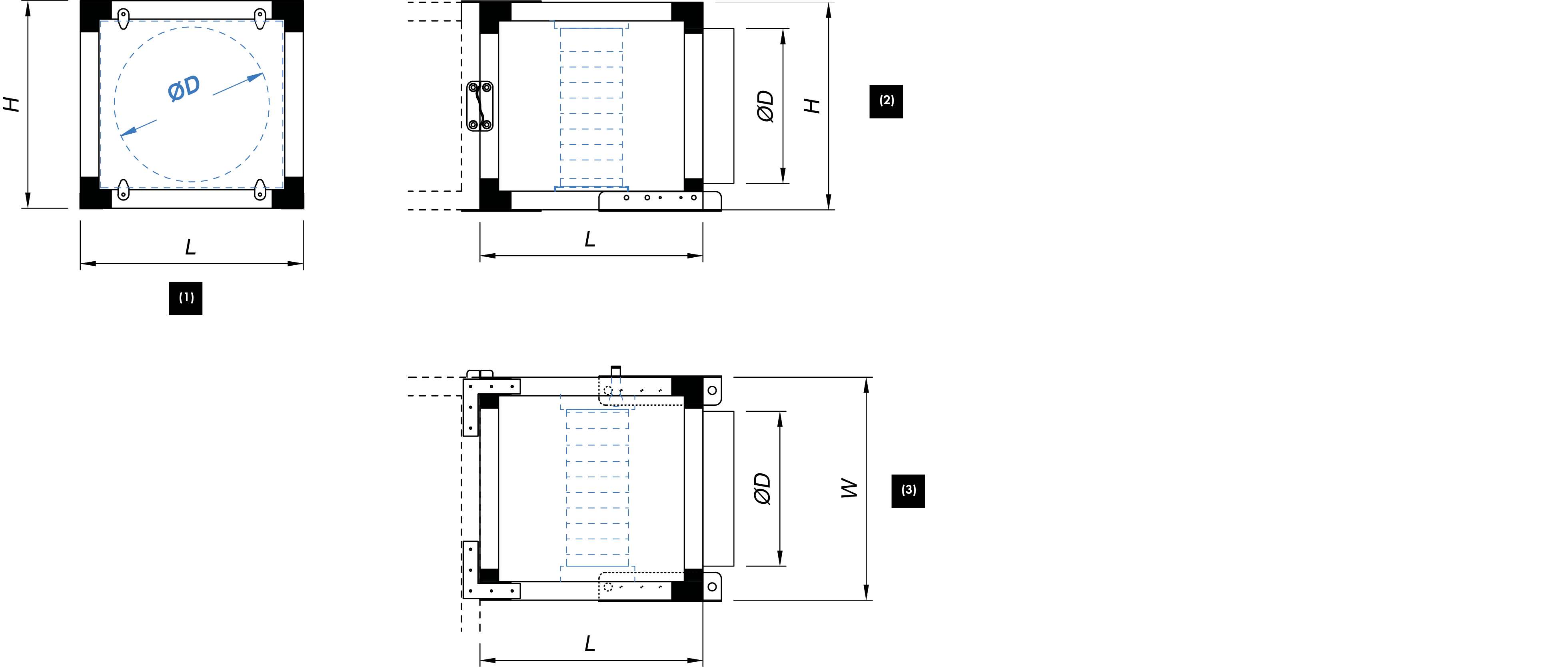

Bateria change over e DX
Modelos 60 até 400
![](https://cdn.prod.website-files.com/61701d325c3b0c755d8d805a/61e6a123d92a4a6171d33684_13-PowerBox95BC3-atravancamentos-pesos-12.png)
Modelos 500 até 650
![](https://cdn.prod.website-files.com/61701d325c3b0c755d8d805a/61e6a13e2820388c8b550885_13-PowerBox95BC3-atravancamentos-pesos-13.png)
![](https://cdn.prod.website-files.com/61701d325c3b0c755d8d805a/620a79dbf93cd9564aae3ba4_13-PowerBox95BC3-atravancamentos-pesos-14.png)
DIMENSÕES E QUANTIDADES DOS FILTROS STANDARD POR MODELO
![](https://cdn.prod.website-files.com/61701d325c3b0c755d8d805a/633574cb0d890a904f774218_13-PowerBox95BC3-tabela-filtros.png)
CARACTERÍSTICAS TÉCNICAS GERAIS POWER BOX® 95 BC 3
![](https://cdn.prod.website-files.com/61701d325c3b0c755d8d805a/61b8d0364e3c63b1d3f0b76d_13-PowerBox95BC3-caracteristicas-tecnicas-gerais.png)
CARACTERÍSTICAS DAS BATERIAS DE AQUECIMENTO A ÁGUA
Regime de água:
- Verão: 7/12º C.
- Inverno: 50/45º C.
Versões horizontal e vertical
![](https://cdn.prod.website-files.com/61701d325c3b0c755d8d805a/6267c8ebed07cf597c93f820_13-PowerBox95BC3-caracteristicas-baterias-aquecimento-agua.png)
CARACTERÍSTICAS DA BATERIA DE ARREFECIMENTO A ÁGUA
Versões horizontal e vertical
![](https://cdn.prod.website-files.com/61701d325c3b0c755d8d805a/6267c8ffc0406d3041ed3dec_13-PowerBox95BC3-caracteristicas-baterias-arrefecimento-agua.png)
CARACTERÍSTICAS DA BATERIA DX
Aquecimento
![](https://cdn.prod.website-files.com/61701d325c3b0c755d8d805a/6267c90fe7b9676fda772679_13-PowerBox95BC3-caracteristicas-baterias-dx-aquecimento.png)
Arrefecimento
![](https://cdn.prod.website-files.com/61701d325c3b0c755d8d805a/6267c919e24a2d1c338b0b2f_13-PowerBox95BC3-caracteristicas-baterias-dx-arrefecimento.png)
VISTA EXPLODIDA
![](https://cdn.prod.website-files.com/61701d325c3b0c755d8d805a/61b8d0a1a9e302d833a59146_13-PowerBox95BC3-vista-explodida.png)
REGULAÇÃO
Controlo Basic, Advanced e Advanced ModBus:
- O controlo do equipamento tanto pode ser realizado a partir do comando à distância como no sistema de supervisão do edifício.
- Comando à distância tátil a cores:
- O comando remoto permite definir os parâmetros de funcionamento e visualizar os alarmes.
- Comprimento do cabo fornecido de base: 10 m.
- Ligação com fios. - Comando à distância para o utilizador final (opcional):
- 3 parâmetros configuráveis: temperatura +/-, caudal +/-, On/Off (por defeito).
Solução Plug & Play com:
- Sondas de temperatura.
- 1 sonda de proteção do permutador.
- 2 pressóstatos para indicação de colmatação dos filtros.
- 2 transdutores standard nos ventiladores para medição de caudal na versão Advanced, com possibilidade de um transdutor adicional para funcionamento VAV.
Regulação dos caudais:
- Caudal variável por sinal 0-10 V.
- Caudal e pressão constante com versão Advanced.
- Caudal e pressão constantes com versão Advanced e Advanced Modbus.
Descrição da regulação:
![](https://cdn.prod.website-files.com/61701d325c3b0c755d8d805a/6267d0cec76451cc75728873_13-PowerBox95BC3-regulacao.png)

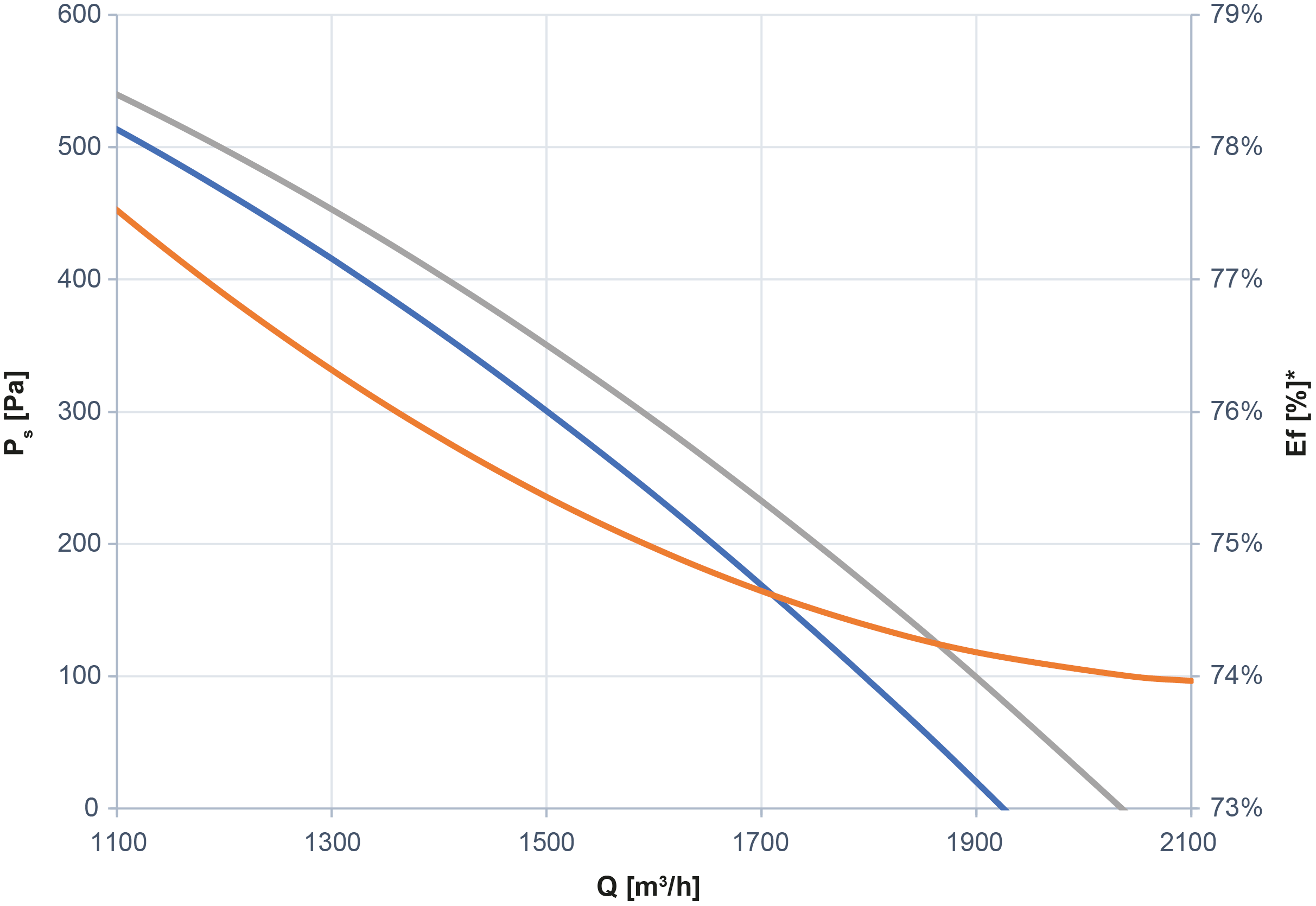

CURVAS DE SELEÇÃO

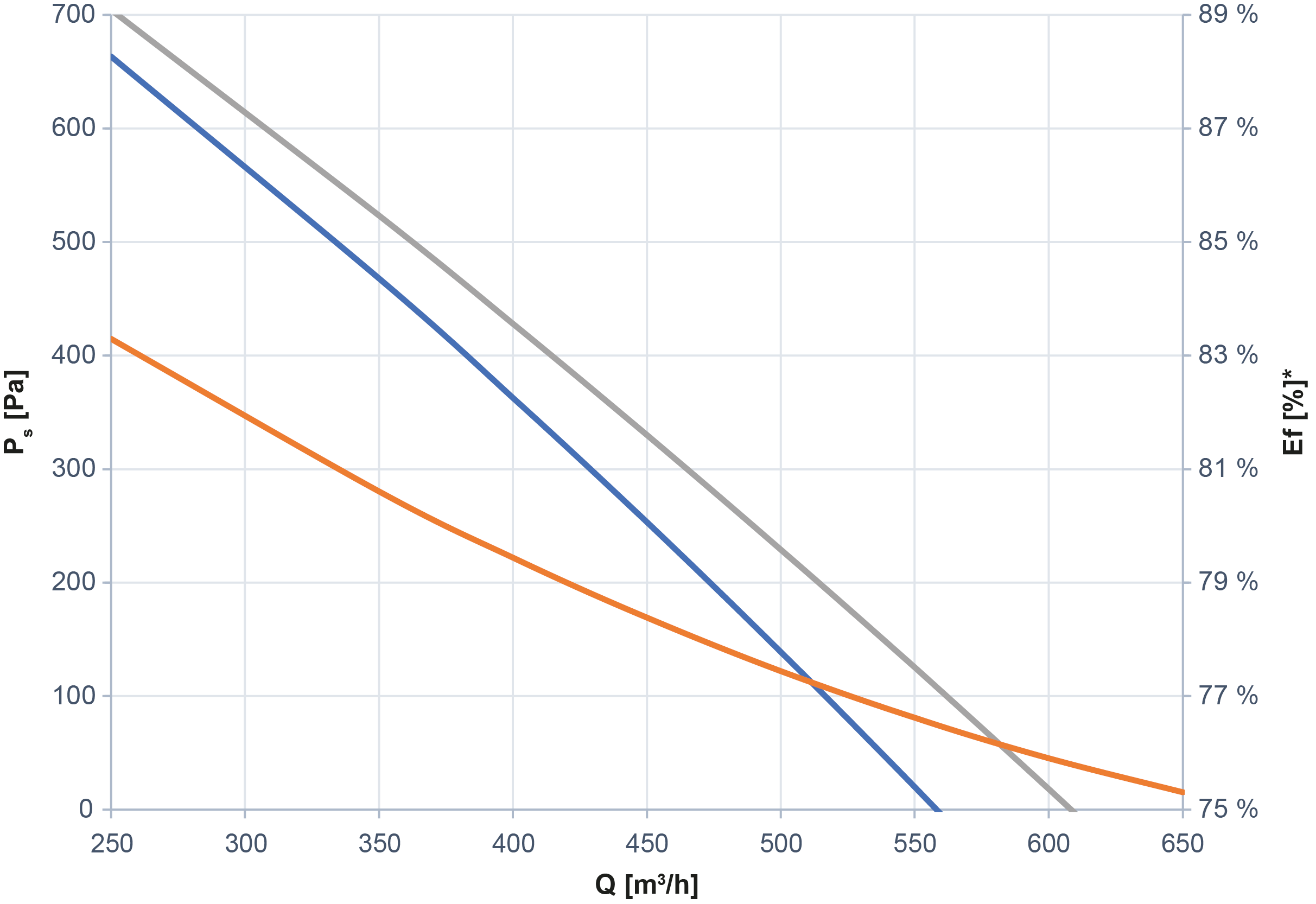

Modelo 60 horizontal / vertical
![](https://cdn.prod.website-files.com/61701d325c3b0c755d8d805a/61b8d150906eb2c8f9a8e51a_13-PowerBox95BC3-curva-1.png)

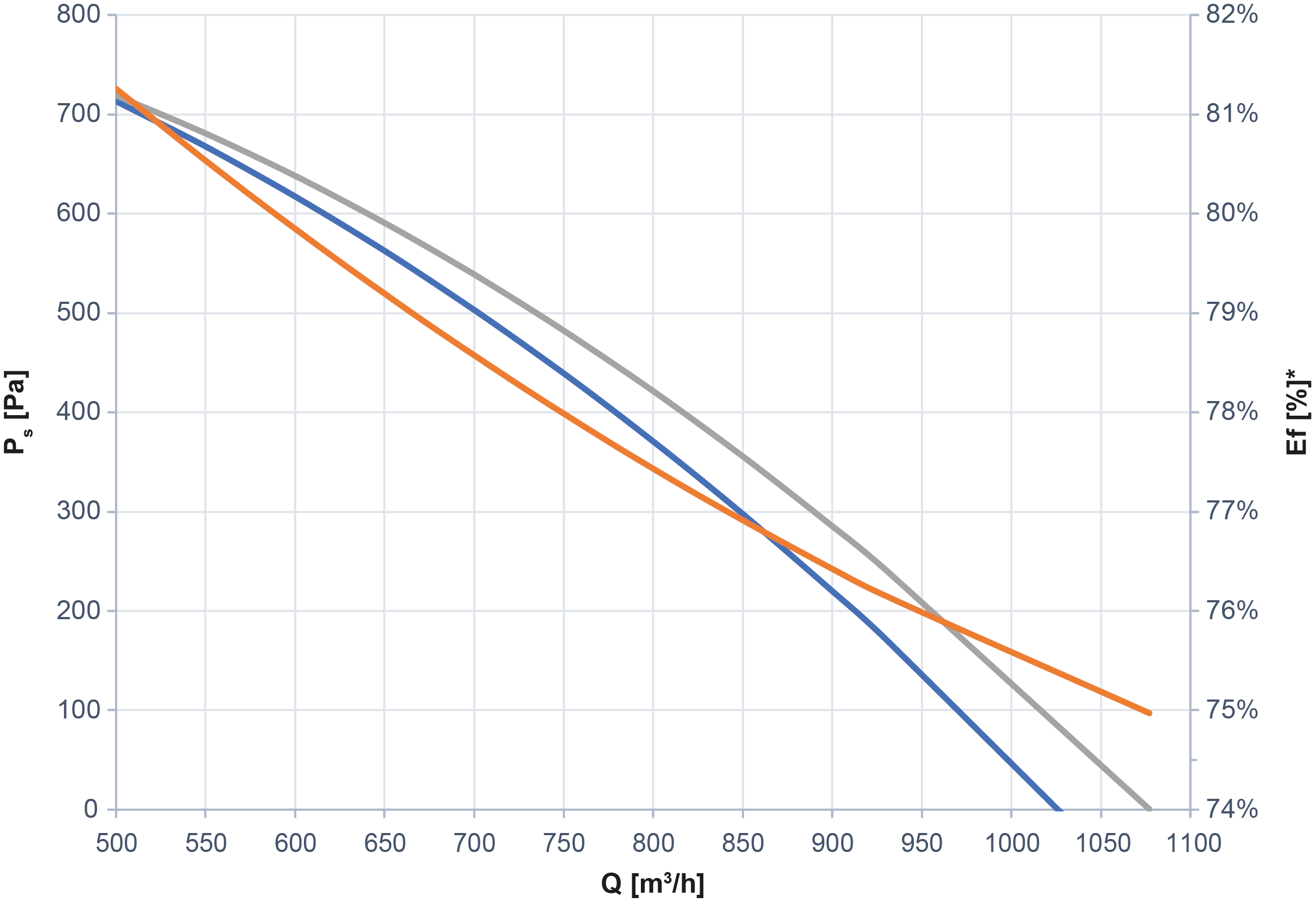

Modelo 100 horizontal / vertical
![](https://cdn.prod.website-files.com/61701d325c3b0c755d8d805a/61b8d160f8027290b40de427_13-PowerBox95BC3-curva-2.png)

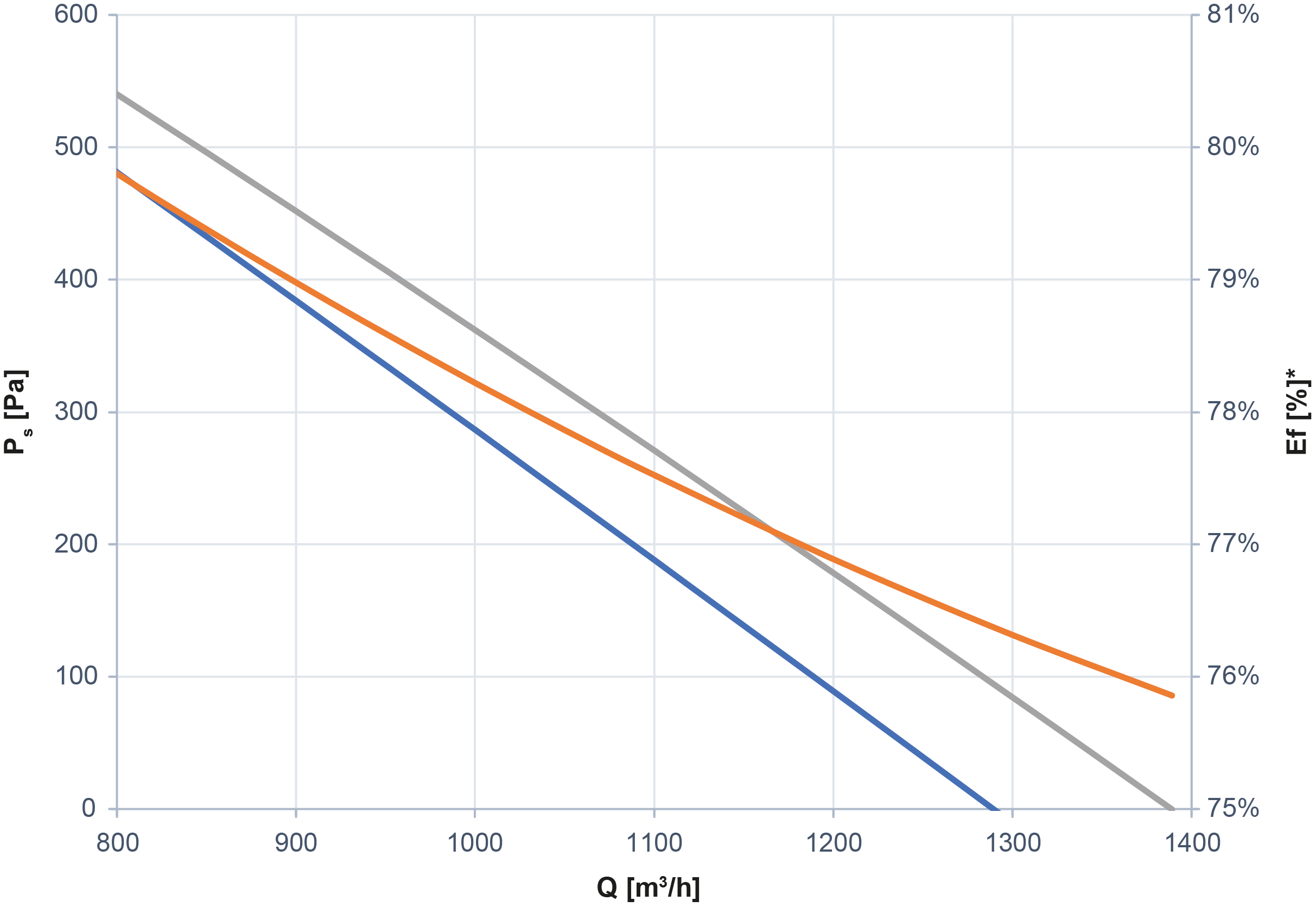

Modelo 140 horizontal / vertical
![](https://cdn.prod.website-files.com/61701d325c3b0c755d8d805a/61b8d16ccb69befaf9f4ff60_13-PowerBox95BC3-curva-3.png)
Modelo 190 horizontal / vertical
![](https://cdn.prod.website-files.com/61701d325c3b0c755d8d805a/61b8d1761b3b9e3d2946e29f_13-PowerBox95BC3-curva-4.png)

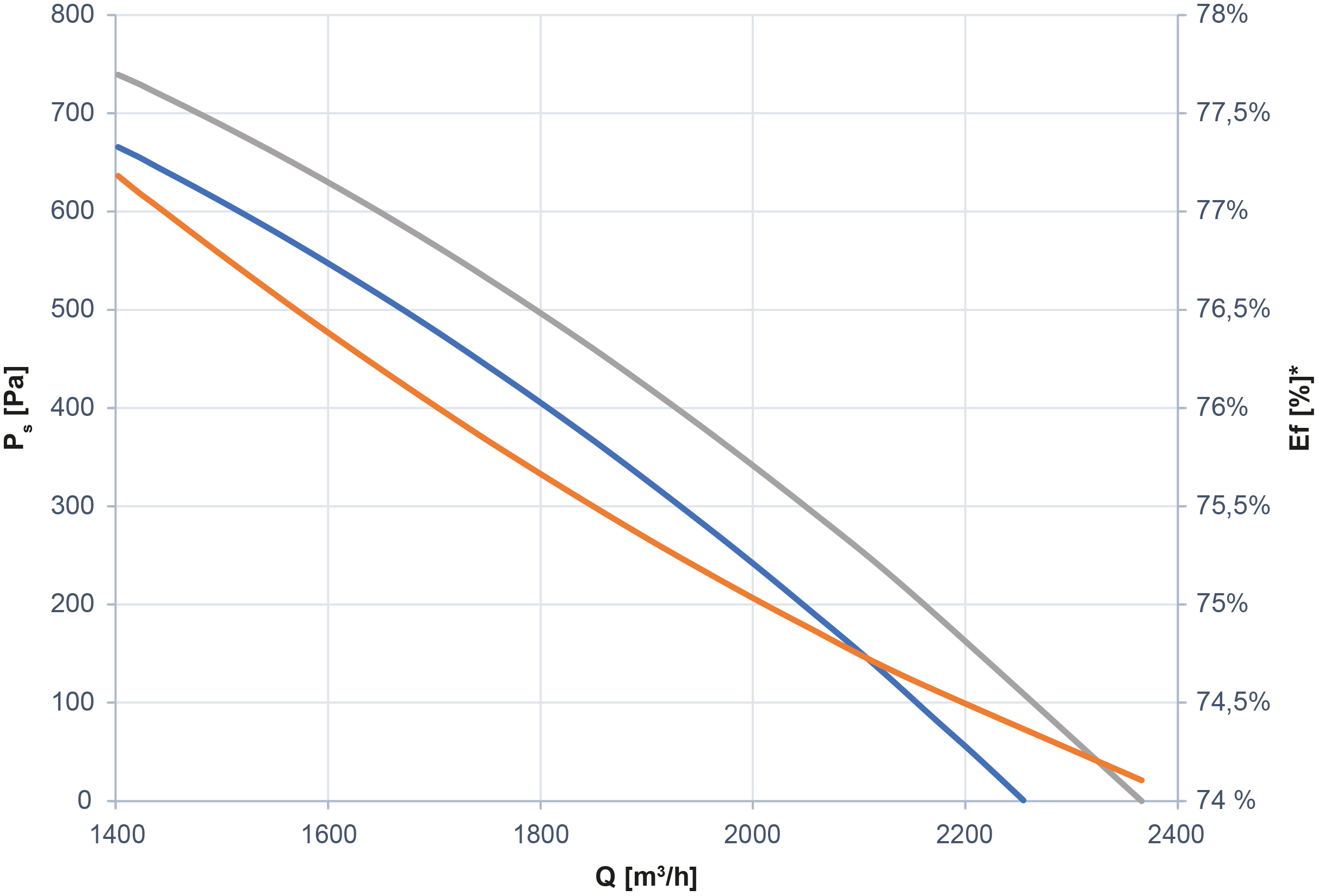

Modelo 230 horizontal / vertical
![](https://cdn.prod.website-files.com/61701d325c3b0c755d8d805a/61b8d1815f7bbc0ca3e66488_13-PowerBox95BC3-curva-5.png)

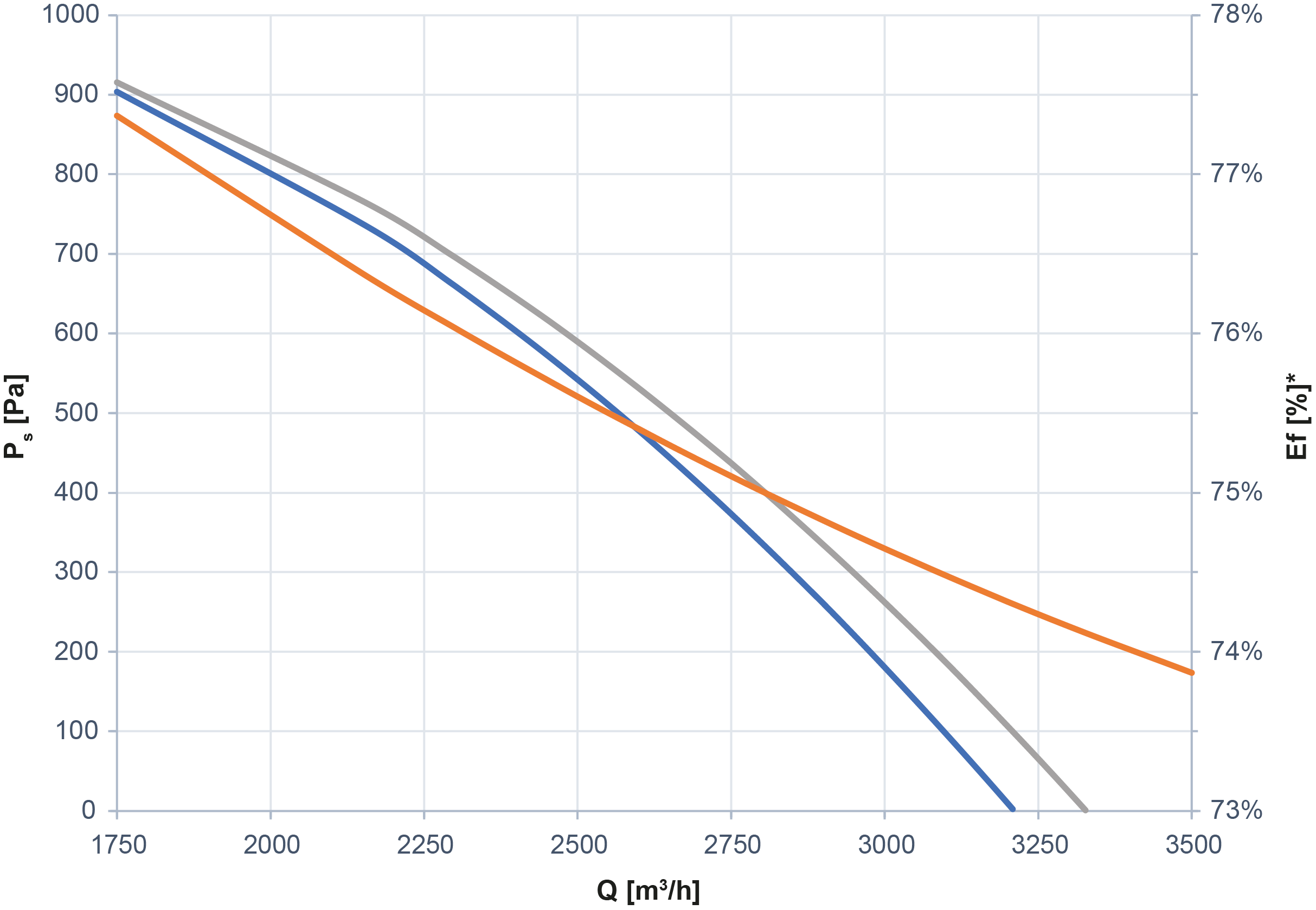

Modelo 330 horizontal / vertical
![](https://cdn.prod.website-files.com/61701d325c3b0c755d8d805a/61b8d18d010875077b47f7c4_13-PowerBox95BC3-curva-6.png)

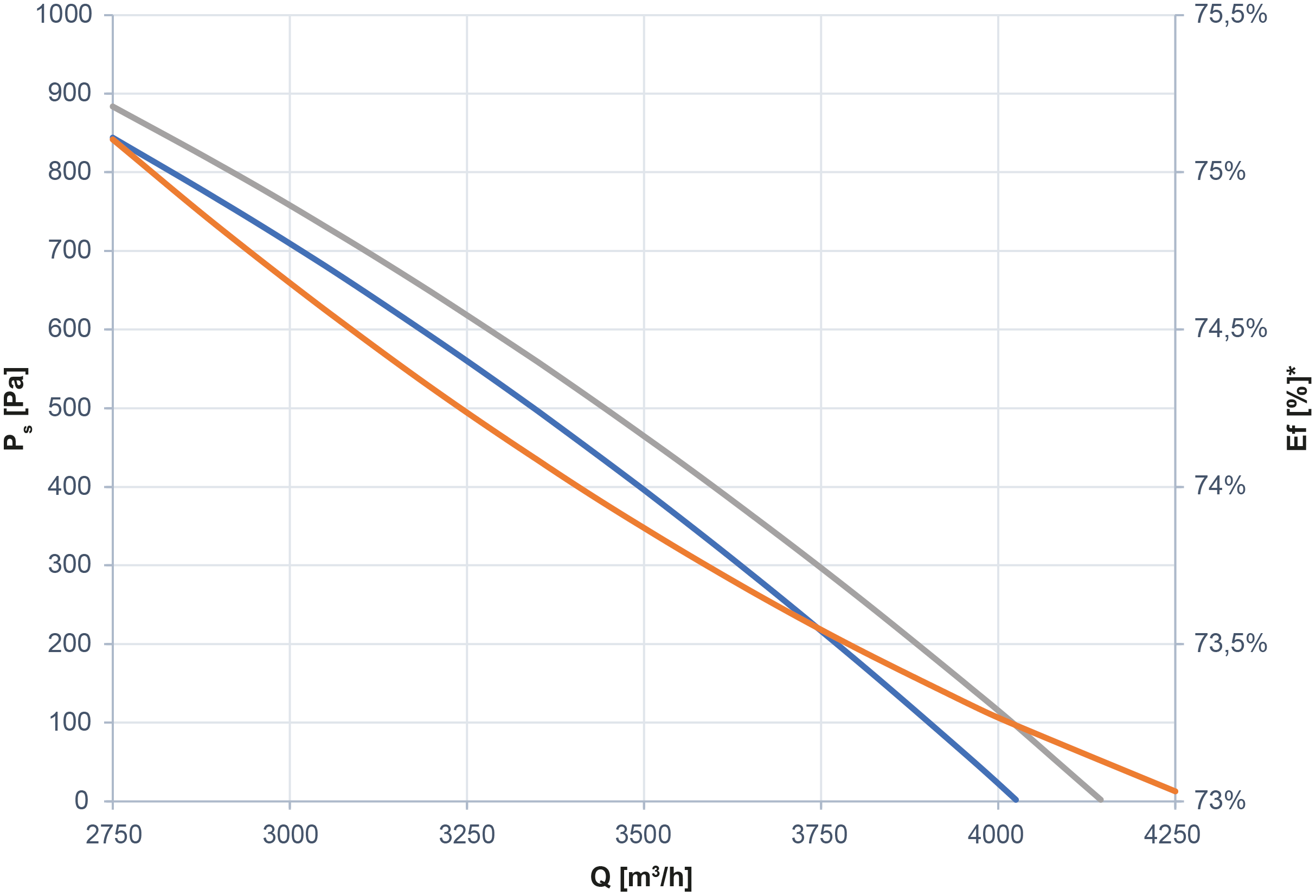

Modelo 400 horizontal / vertical
![](https://cdn.prod.website-files.com/61701d325c3b0c755d8d805a/61b8d197a5c913ea09bee21a_13-PowerBox95BC3-curva-7.png)

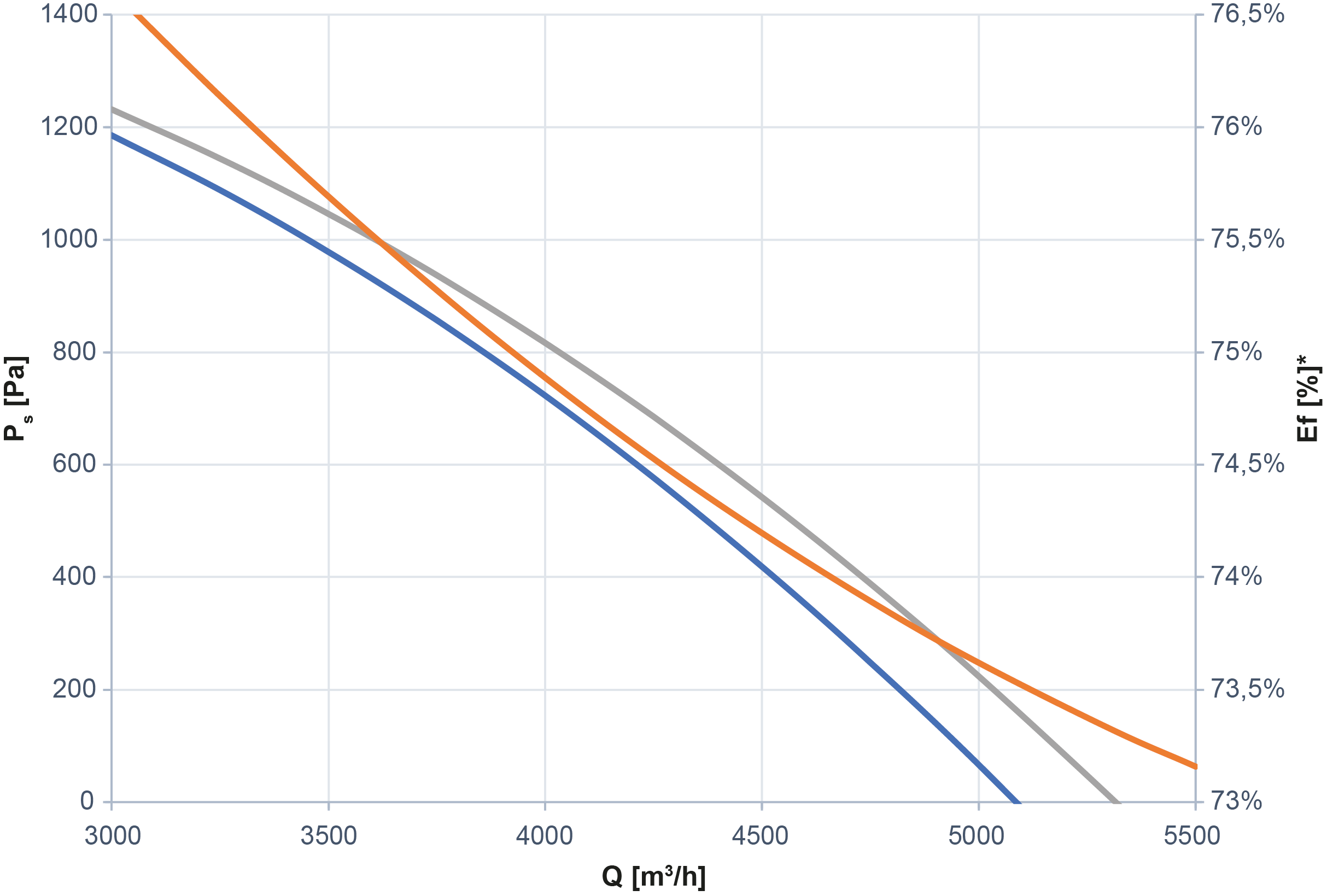

Modelo 500 horizontal / vertical
![](https://cdn.prod.website-files.com/61701d325c3b0c755d8d805a/61b8d1a2a5c9139111bee2e3_13-PowerBox95BC3-curva-8.png)

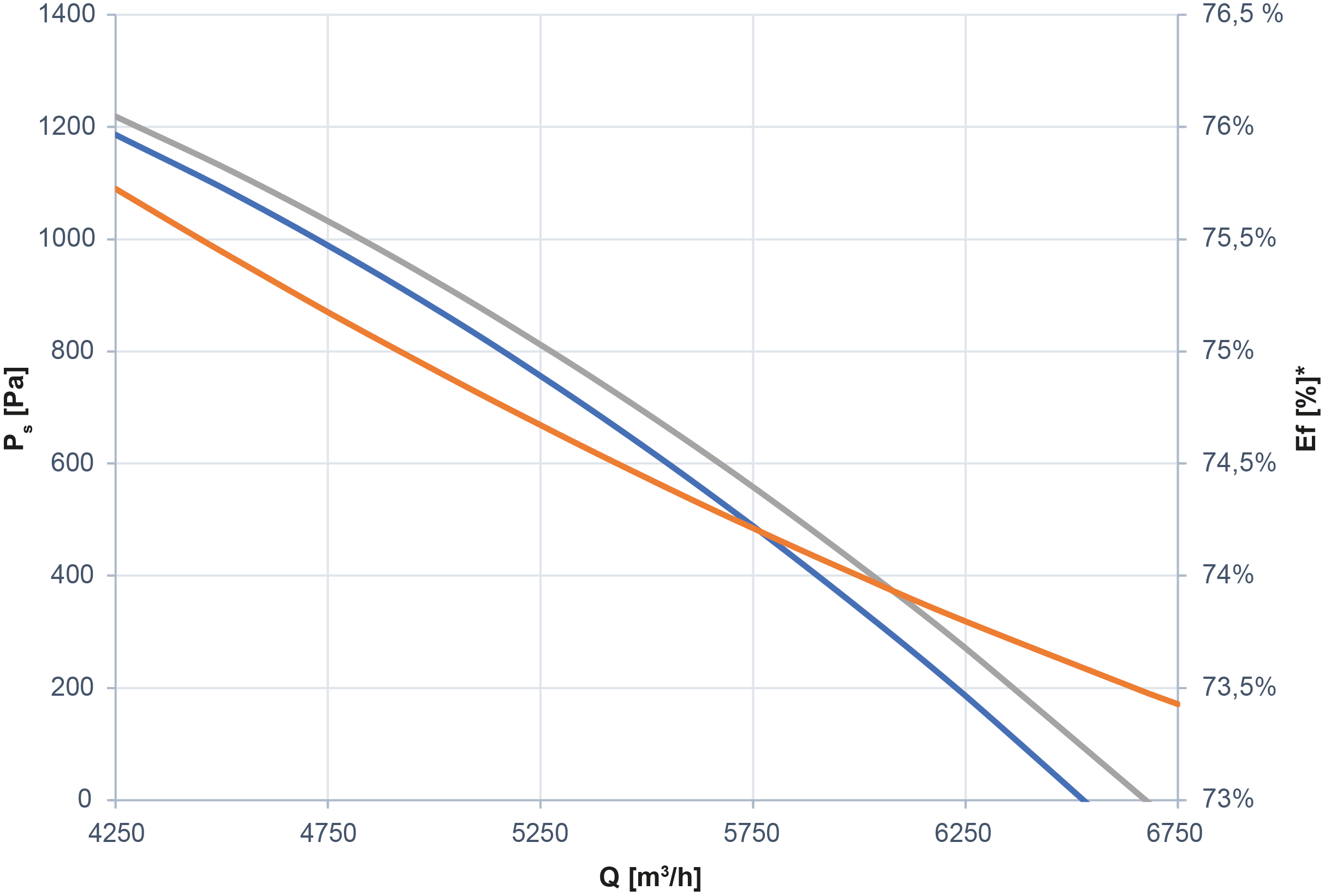

Modelo 650 horizontal / vertical
![](https://cdn.prod.website-files.com/61701d325c3b0c755d8d805a/61b8d1b55f7bbc9bc3e664ca_13-PowerBox95BC3-curva-9.png)
As curvas de seleção aqui apresentadas são indicativas e poderão passar por alterações de acordo com a evolução da gama France Air: por favor consulte-nos para mais informações.
Kit válvula Power Box® 95 BC 3
Equipado com servomotor NO.
Registo + servomotor
Sonda de CO₂
![](https://cdn.prod.website-files.com/61701d325c3b0c755d8d805a/6201598403ead87e6bc59888_sonda-co2-1.png)
![](https://cdn.prod.website-files.com/61701d325c3b0c755d8d805a/620159fa99b1b4d9e66e99b7_sonda-co2-2.png)
Entre 0-1100 ppm e 0-2000 ppm.
![](https://cdn.prod.website-files.com/61701d325c3b0c755d8d805a/61e14fb3a0473a8e90b67925_icone%20info%20produto.png)
Consulte AQUI a ficha de produto para mais informações.
Teto de proteção contra a intempérie Power Box® 95 BC 3
Montados de origem sob pedido.
Obrigatório para instalação no exterior.
Protocolo de comunicação France Air
![](https://cdn.prod.website-files.com/61701d325c3b0c755d8d805a/61c4b824f164123fc7bff0b0_protocolo-comunicacao.png)
KNX, BACnet, LON.
Cabo de comando
Comprimento de 10 m (fornecido).
Comando à distância para Power Box® 95 BC 3
![](https://cdn.prod.website-files.com/61701d325c3b0c755d8d805a/61c4b66ae9e1a57f4fb48104_comando-distancia-PlateBox95-2.png)
Para o utilizador final.
