Ventajas
Tres tipos de regulación integrada.
Unidad monobloc Plug & Play, con aislamiento doble.
Permutador de elevada eficiencia y motor de bajo consumo de tipo ECM.
Calidad del aire y confort térmico optimizados: filtros estándar M6 en impulsión y retorno; con posibilidad de añadir un filtro F8 en impulsión.
Baterías adicionales disponibles: calefacción eléctrica o a agua, DX y change-over.
Instalación simplificada: conexiones configurable.
Posibilidad de instalación exterior (con accesorio de cubierta de protección).
Gama
- Compuesto por 9 modelos (versiones horizontal/vertical).
Versiones:
- Con o sin batería adicional: calefacción eléctrica o a agua, change-over y DX.
- Bypass total o proporcional para free cooling.
- Regulación con control Basic, Advanced o Advanced Modbus.
- Comunicación ModBus RTU y BacNet.
- Control remoto para el usuario final como opción.
- Posibilidad de modelo sin regulación integrada.

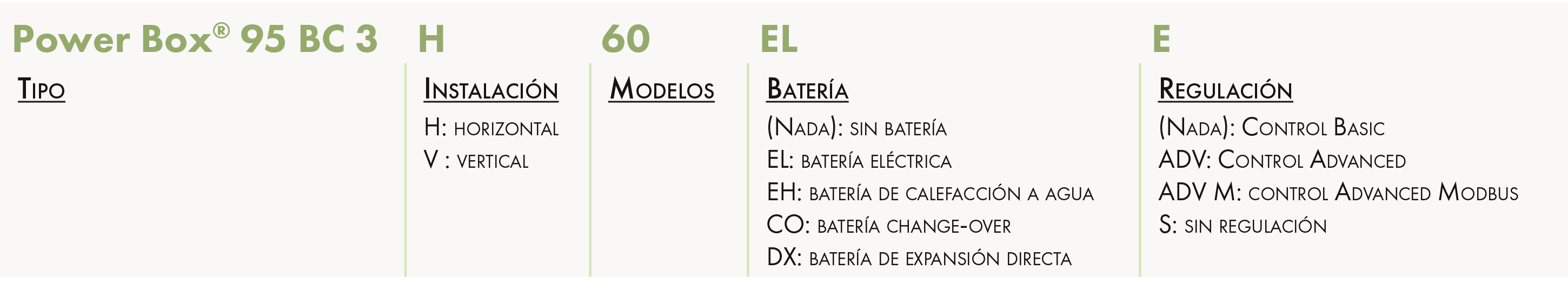

Denominación
Aplicación / Utilización
- Recuperación de energía de alto rendimiento en edificios del sector terciario:
- Intercambiador de contra flujos y motor EC de bajo consumo.
- Regulación adaptada a la modulación del caudal (CO₂, presencia).
- Posibilidad de instalación en el exterior (con cubierta protectora).
Construcción / Composición
Cubierta:
- Estructura de perfil en aluminio, esquinas en polipropileno reforzado.
- Paneles de revestimiento doble, aislados con lana de vidrio de 25 mm, con densidad de 25 kg/m3 (posibilidad de aislamiento de 50 mm).
- Paneles desmontables, pintados en gris RAL 9006.
- Puerta de acceso a la derecha en la dirección del flujo de aire (posible a la izquierda a petición).
Ventilador:
- Ventilador Plug Fan, centrífugo con rotor de palas curvadas hacia atrás.
Motor:
- Motor tipo EC de bajo consumo.
Intercambiador:
- Intercambiador de contra flujos: hasta el 95% de eficiencia dependiendo de las condiciones de utilización.
Filtros:
- M6 en impulsión estándar; filtro F8 posible.
- M6 en el retorno.
Batería calefacción:
- Eléctrica: equipada con protección térmica.
- Agua: equipada con protección contra el hielo por sonda.
Batería change-over:
- Equipado con protección anticongelante por sonda.
Batería expansión directa:
- Compatible con los refrigerantes R32 y R410a.
Regulación:
- Pantalla táctil a color.
- Mando a distancia con cable.
- Programación horaria integrada.
- Comunicación GTB/GTC: ModBus RTU-RS 485 y BacNet.
- Más información en la Descripción Técnica/Reglamento.
Opciones
- Posibilidad de pintura interior.
- Posibilidad de paneles de revestimiento doble aislados con lana de vidrio de 50 mm.
- Regulación: posibilidad de integrar otra pantalla de comunicación.
Embalaje
- Vendido por unidad.
CONFORMIDAD DEL ERP
- UVNR: unidad de ventilación no residencial.
- Tipo doble flujo; tipo de motor ECM.
- Unidad en cumplimiento de los requisitos del Reglamento 1253/2014.
DIMENSIONES Y PESOS
Power Box® 95 BC 3 horizontal: modelos 60 a 400
Con aislamiento estándar
Con aislamiento opcional de 50 mm
Power Box® 95 BC 3 vertical: modelos 60 a 400
Con aislamiento estándar
Con aislamiento opcional de 50 mm
Power Box® 95 BC 3 horizontal: modelos 500 y 650
Con aislamiento estándar
Con aislamiento opcional de 50 mm
Power Box® 95 BC 3 vertical: modelos 500 y 650
Con aislamiento estándar
Con aislamiento opcional de 50 mm
Batería de calefacción de agua
Modelos 60 a 400
Modelos 500 a 650
Si desea información sobre las baterías eléctricas, consúltenos.
Batería change over y DX
Modelos 60 a 400
Modelos 500 a 650

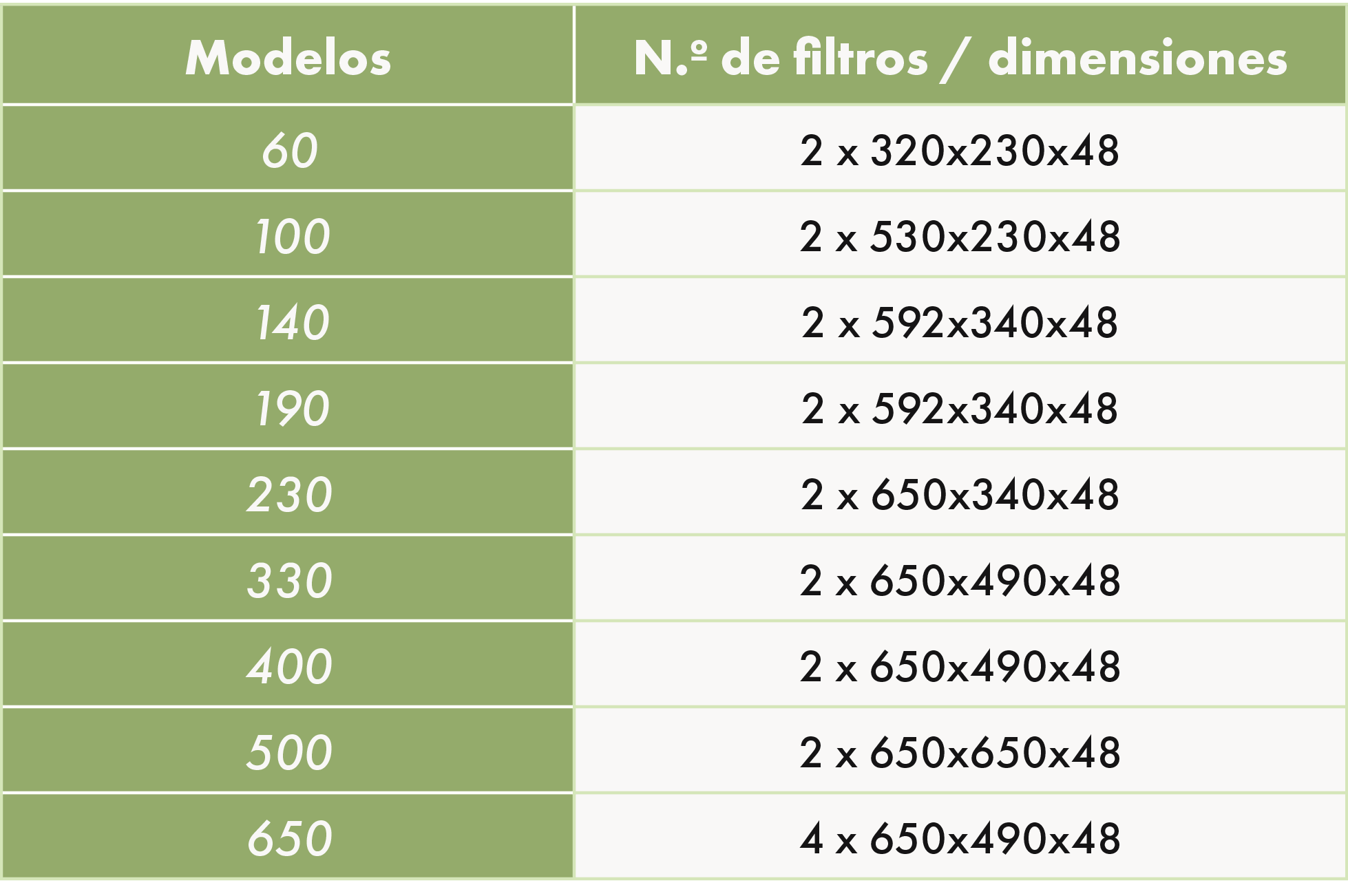

DIMENSIONES Y CANTIDADES DE LOS FILTROS ESTÁNDAR POR MODELO

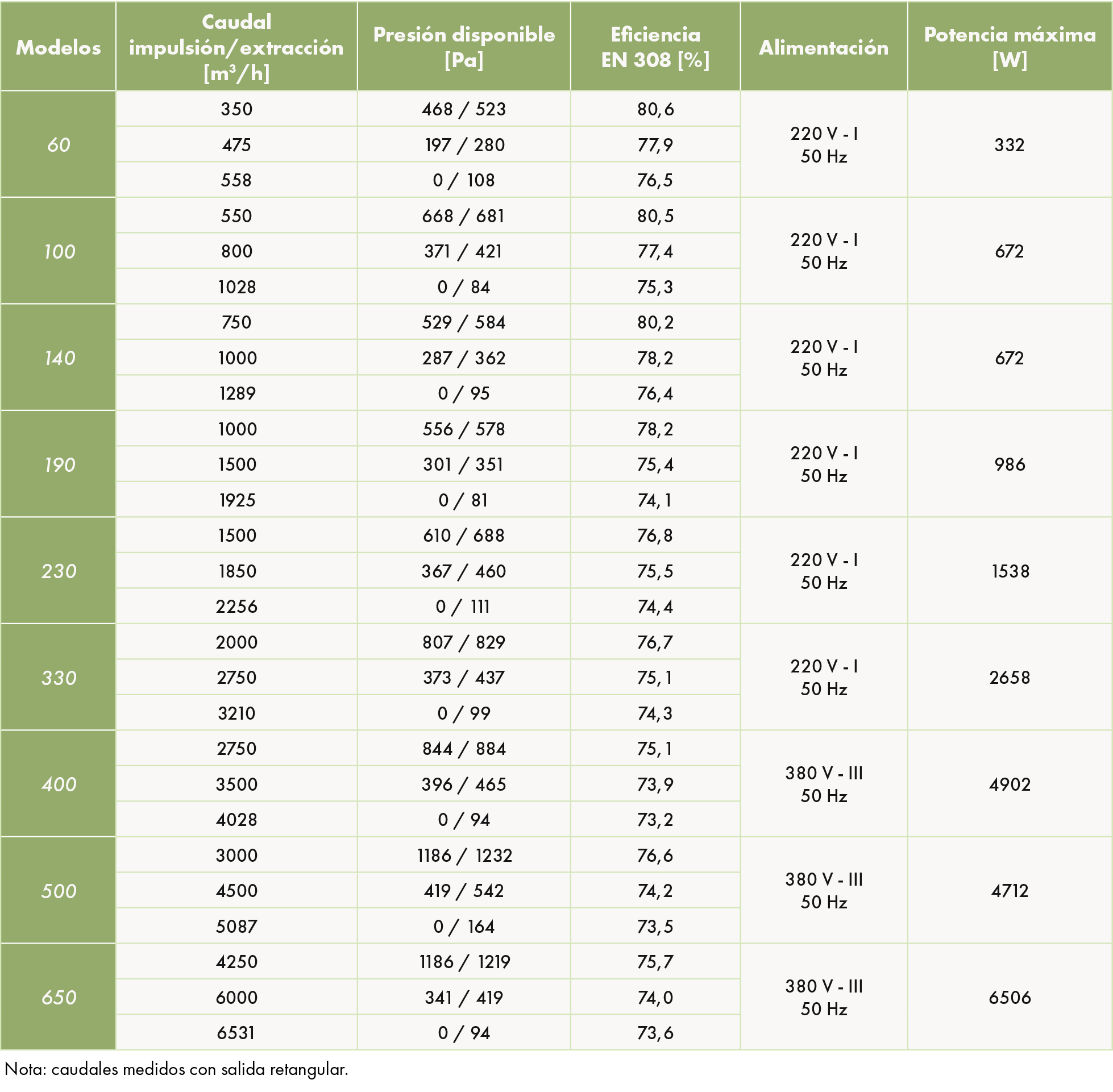

CARACTERÍSTICAS TÉCNICAS GENERALES POWER BOX® 95 BC 3

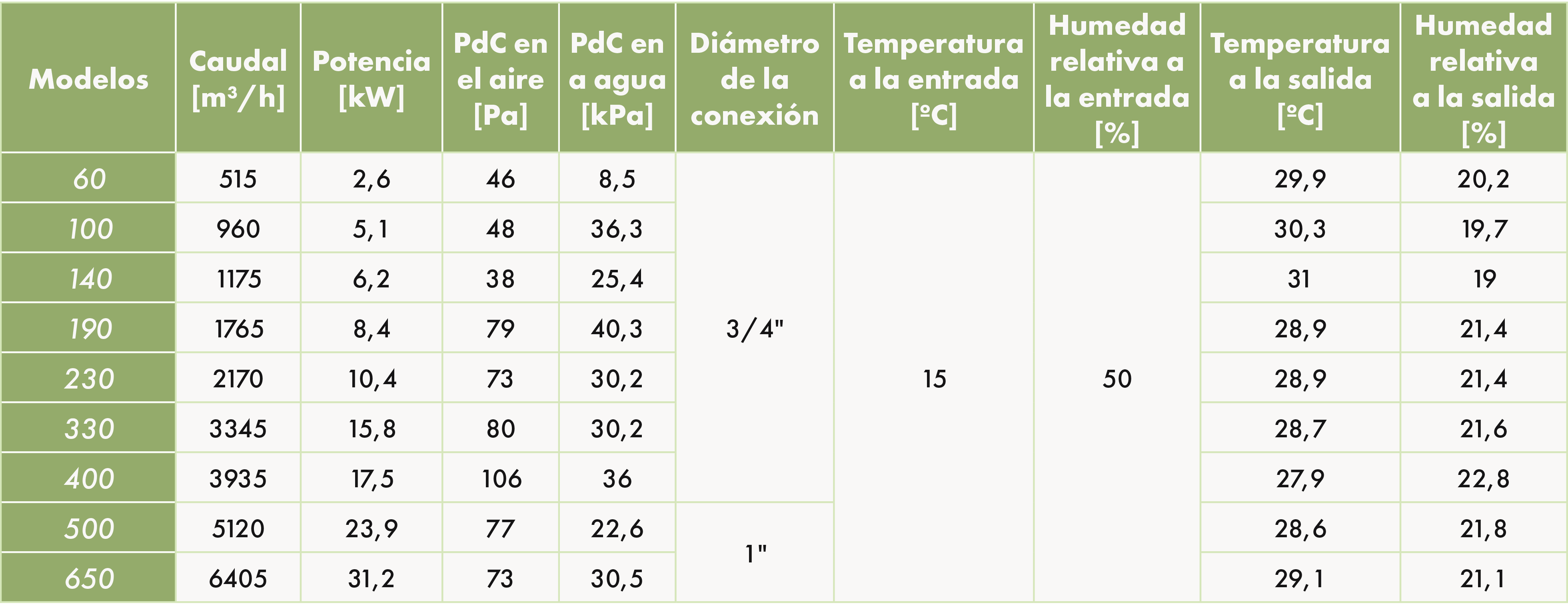

CARACTERÍSTICAS DE LOS CALENTADORES DE AGUA BATERÍAS
Régimen de agua:
- Verano: 7/12º C.
- Invierno: 50/45º C.
Versiones horizontal y vertical
CARACTERÍSTICAS DE LA BATERÍA DE REFRIGERACIÓN POR AGUA
Versiones horizontal y vertical

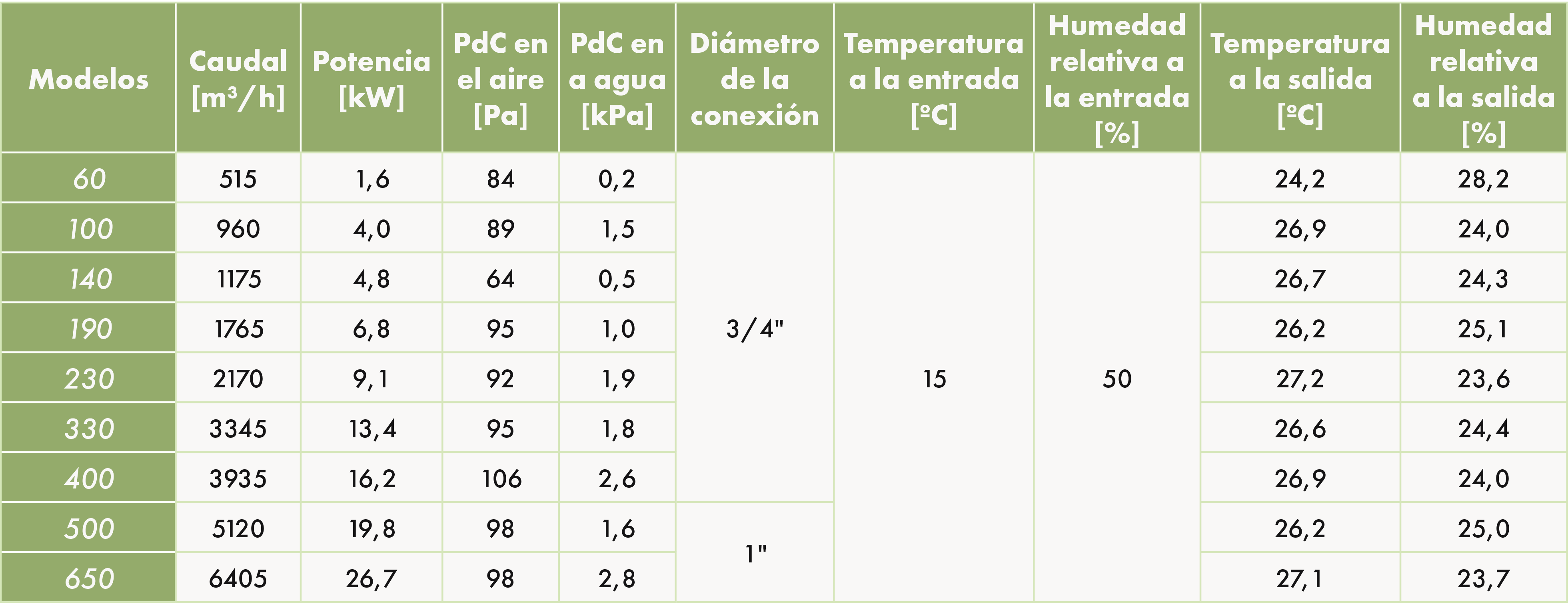

CARACTERÍSTICAS DE BATERÍA DX
Calefacción
Refrigeración
VISTA EXPLOSIONADA

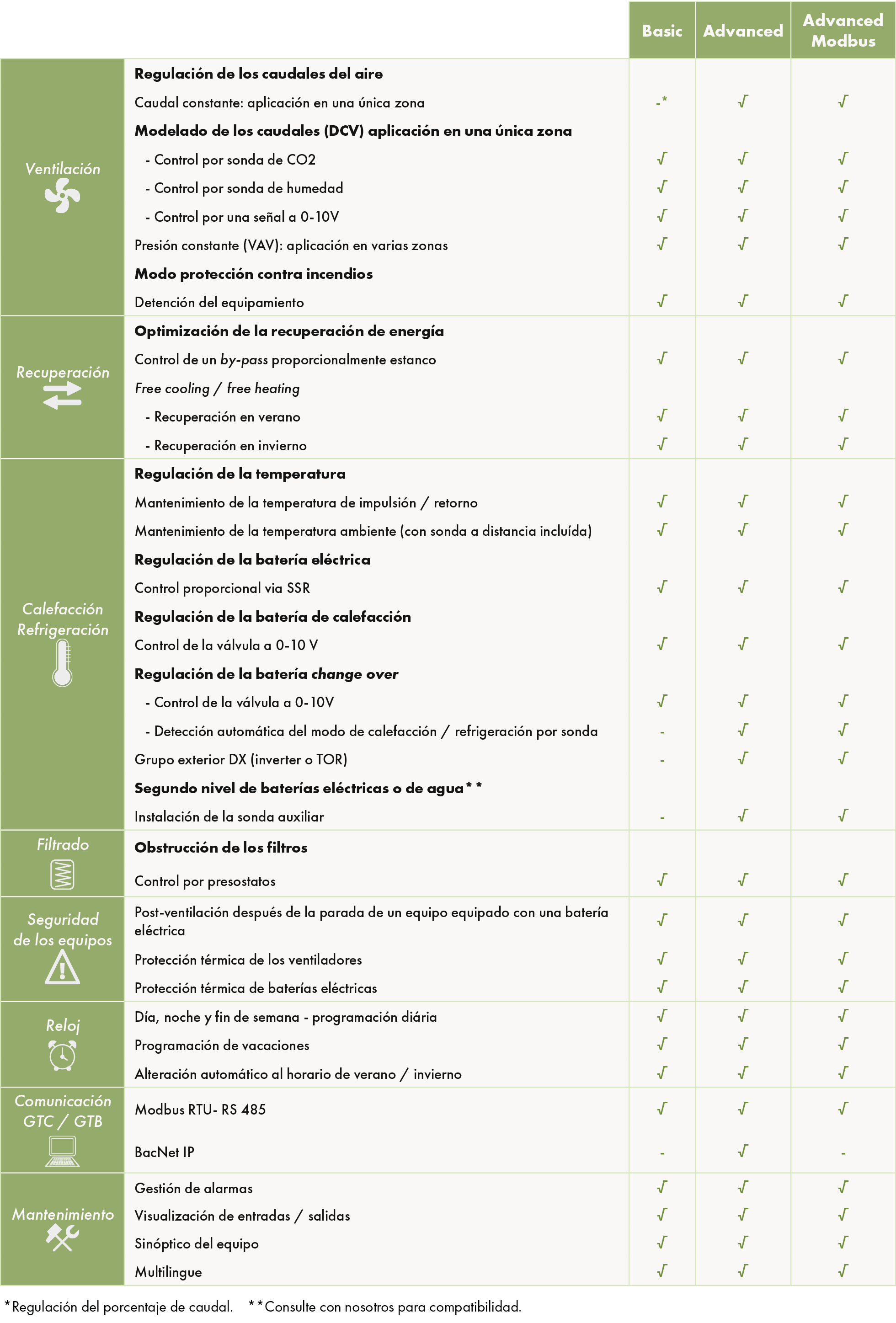

REGULACIÓN
Control Basic, Advanced y Advaced ModBus:
- El equipo puede controlarse desde el mando a distancia o desde el sistema de supervisión del edificio.
- visualizar Mando a distancia con pantalla táctil en color:
- El mando a distancia permite ajustar los parámetros de funcionamiento y configurar las alarmas.
- Longitud del cable suministrado de serie: 10 m.
- Conexión por cable. - Mando a distancia para el usuario final (opcional):
- 3 parámetros configurables: temperatura +/-, caudal +/-, Encendido/Apagado (por defecto).
Solución Plug & Play con:
- Sondas de temperatura.
- 1 sonda de protección del intercambiador.
- 2 presostatos para indicar la obstrucción del filtro.
- 2 transductores estándar en los ventiladores para medir caudal en Advanced, con posibilidad de un transductor adicional para el funcionamiento VAV.
Regulación del caudal:
- Caudal variable por señal 0-10 V.
- Caudal y presión constantes con la versión Advanced.
- Caudal y presión constantes con versión Advanced y Advanced Modbus.
Descripción de la regulación:
CURVAS DE SELECCIÓN
Modelo 60 horizontal / vertical
Modelo 100 horizontal / vertical
Modelo 140 horizontal / vertical
Modelo 190 horizontal / vertical
Modelo 230 horizontal / vertical
Modelo 330 horizontal / vertical
Modelo 400 horizontal / vertical
Modelo 500 horizontal / vertical
Modelo 650 horizontal / vertical
Las curvas de selección aquí presentadas son indicativas y podrán cambiar en función de la evolución de la gama France Air: por favor, consúltanos para más información.
Kit de 3 válvulas Power Box® 95 BC
Equipado con servomotor NO.
Compuerta + servomotor
Sonda de CO₂
Entre 0-1100 ppm y 0-2000 ppm.
Consulte AQUÍ la ficha del producto para más información.
Techo de protección contra la intemperie Power Box® 95 BC 3
Montados de origen a petición.
Obligatorio para la instalación en el exterior.
Protocolo de comunicación France Air
KNX, BACnet, LON.
Cable del control
Longitud 10 m (suministrado).
Mando a distancia para Power Box® 95 BC 3
Para el usuario final.
