Informações Complementares
Vantagens
Unidade monobloco pré-cablada, painéis de revestimento duplo.
Regulação integrada Oxéo® Touch2.
Permutador de alto desempenho, motor de baixo consumo.
Qualidade do ar otimizada: filtragem ePM1 60% (F7) na insuflação (ePM1 80% (F9) como opção) e gravimétrico 90% (M5) no retorno.
Conforto térmico maximizado: módulos adicionais disponíveis (bateria elétrica, de aquecimento a água, change-over, DX).
Atravancamentos reduzidos: baixo perfil para instalação no teto, altura de 310 mm para caudal de 600 m³/h.
Gama
- 4 modelos: 400, 600, 1400 e 2000 m³/h a 200 Pa.
- Versão com ou sem bateria elétrica de pré-aquecimento.
- Versão com ou sem bateria de apoio: bateria elétrica, bateria de aquecimento a água, bateria change over, DX.
- Bypass total e proporcional.
- Regulação com comando remoto na Oxéo® Touch2.
- Comunicação Modbus RTU / RS 485, Modbus TCP/IP e BacNet/IP (nativo); KNX e LON (por protocolo de comunicação).
- Comando à distância para o utilizador final, como opção.
- Possibilidade de versão sem regulação incorporada.

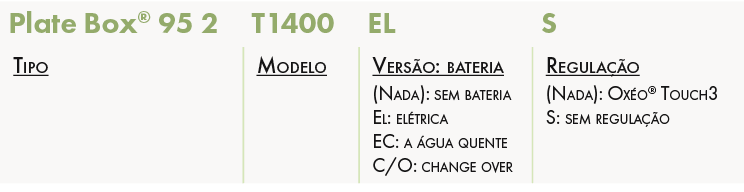

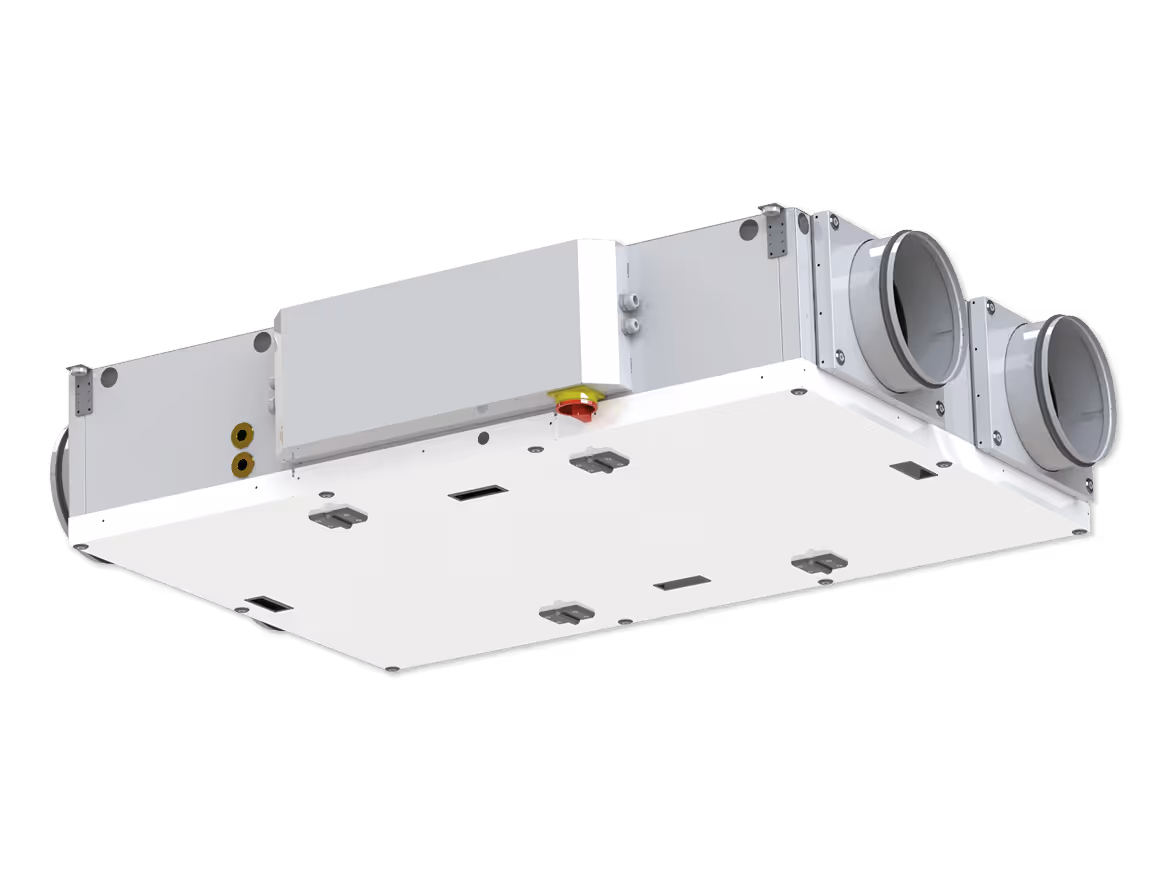

Designação
![](https://cdn.prod.website-files.com/61701d325c3b0c755d8d805a/61b8aafdae4382214ab0990b_02-PlateBox95-2-designacao.png)
Aplicação / Utilização
- Recuperação de energia de alto desempenho, destinada a edifícios do setor terciário para ventilação de conforto: solução com regulação e adaptada à modulação caudal (CO₂, presença).
Construção / Composição
Construção:
- Construção autoportante em aço galvanizado, cinzento RAL 9006.
- Acesso para manutenção pela parte inferior, porta de visita à esquerda.
- Calhas desmontáveis para remoção fácil dos painéis de acesso no caso de espaço diminuto no teto falso.

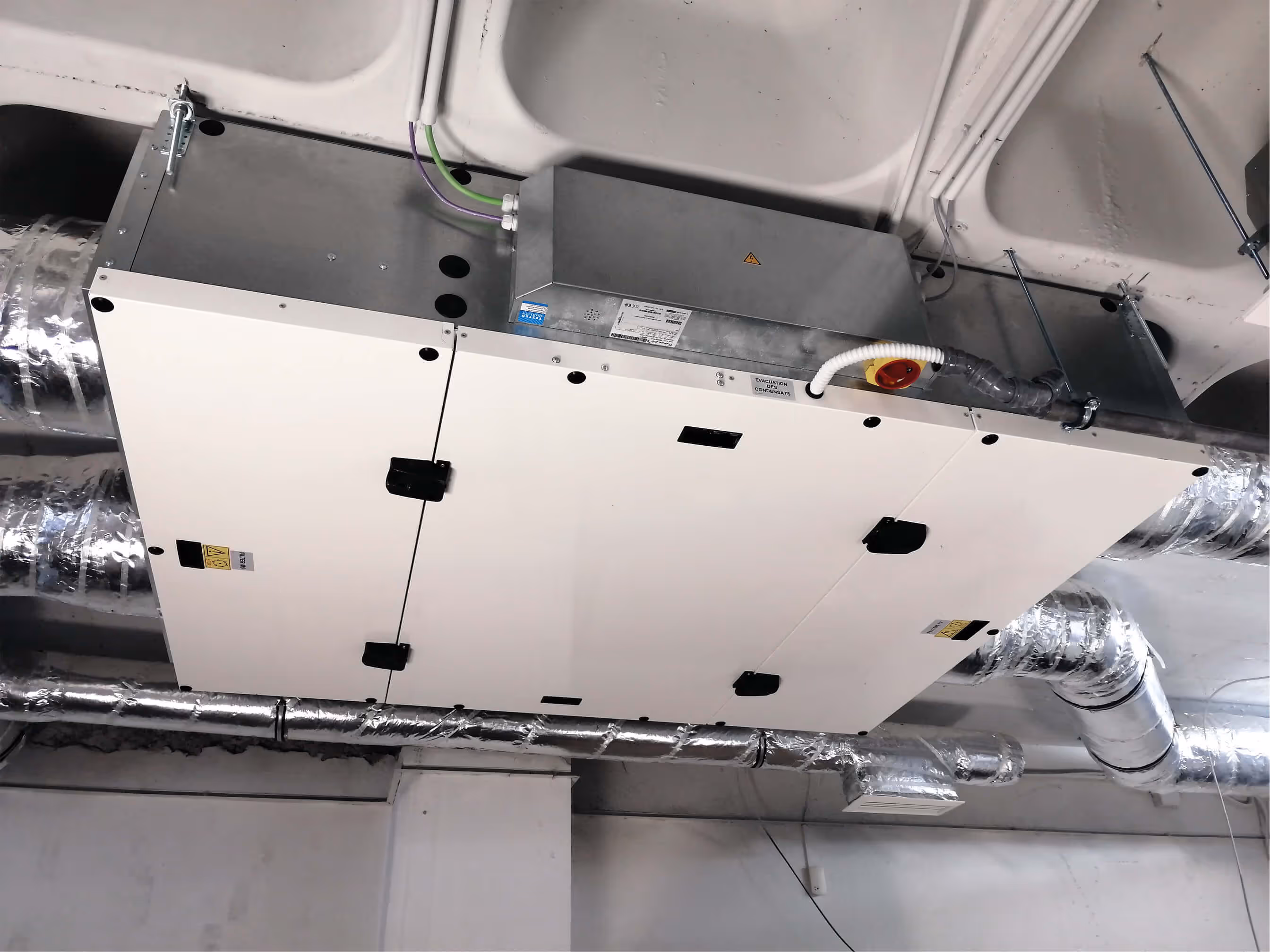

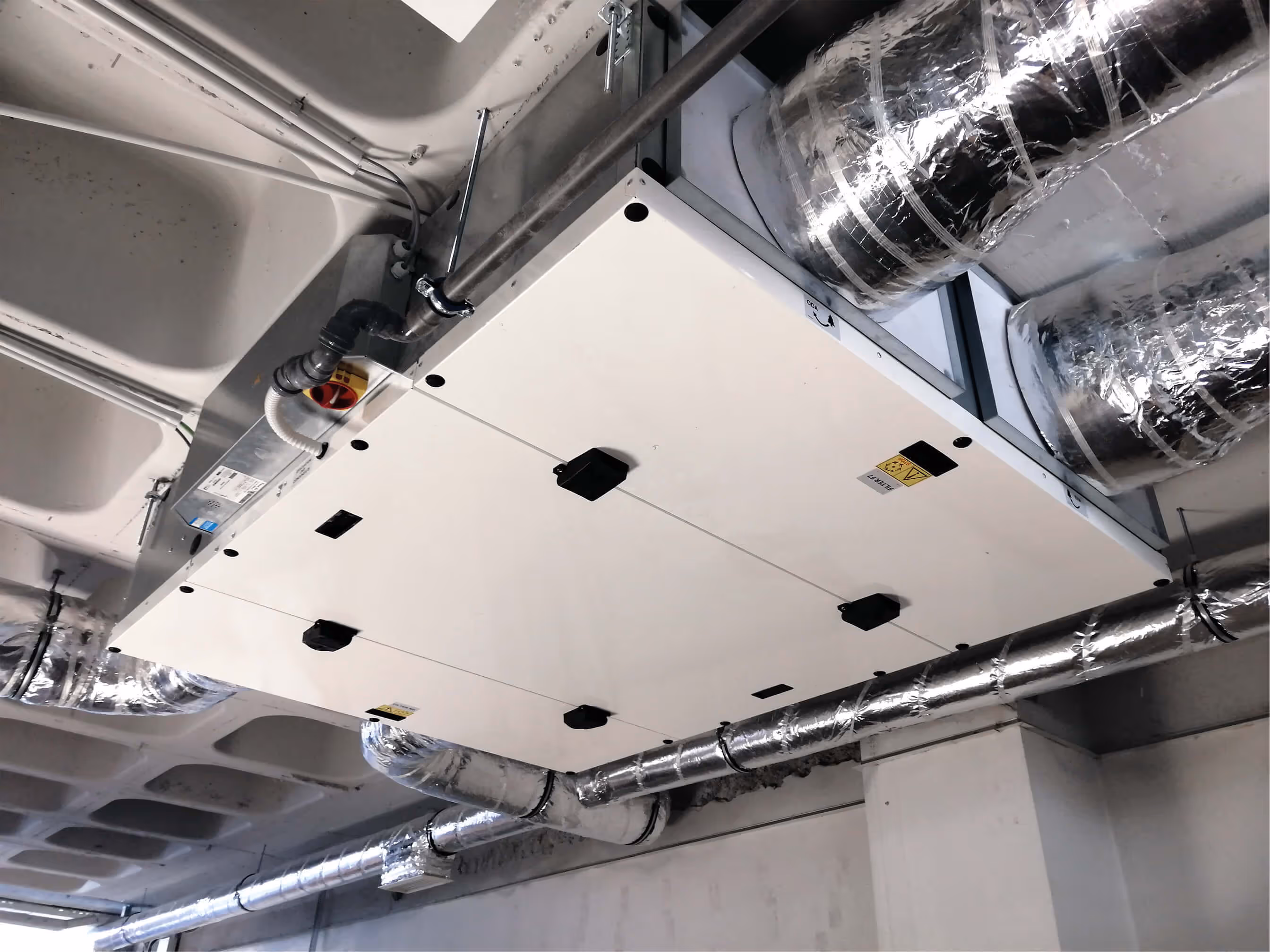

- Previsto para uma instalação no interior (teto falso ou parte elevada de uma zona técnica).
Interruptor:
- Integrado.
Caixa:
- Painéis com revestimento duplo M0, isolamento de 30 mm, densidade
90 kg/m³. - Picagem circular.
Ventilador:
- Ventilador centrífugo Plug Fan.
- Motor de baixo consumo do tipo EC.
- Acesso aos bornes de ligação, instalados na parte lateral.
Permutador:
- Permutador de contra-fluxos certificado Eurovent.
- Até 95%, dependendo das condições de utilização.
![](https://cdn.prod.website-files.com/61701d325c3b0c755d8d805a/61b8ae8d1ebee4341c678aac_02-PlateBox95-2-construcao-composicao-1.png)
Filtros:
- Os filtros são montados em calhas para facilitar a sua remoção.
- Filtro gravimétrico 90% (M5): para o ar de retorno.
- Filtro ePM1 60% (F7): para o ar novo.
- Filtro ePM1 80% (F9): como opção para o ar novo.
- Controlo da colmatação dos filtros através de transdutor de pressão.
Bateria elétrica:
- Bateria elétrica de pré-aquecimento integrada como opção, disponível para toda a gama.
- Bateria elétrica de pós-aquecimento com proteção térmica integrada.
Bateria de aquecimento a água:
- Equipada com uma proteção anti gelo através de sonda.
Bateria change over (externa):
- Equipada com uma proteção anti gelo através de sonda.
- Bateria de expansão direta (DX) (externa):
- Líquido refrigerante R410A.
Regulação de última geração:
- Ecrã tátil a cores.
- Caixa de comando remota ligada por cabo:
- Caudal variável entre 0 e 10 V.
- Caudal e/ou pressão constante. - Relógio integrado.
- Comunicação GTC/GTB:
- Modbus RTU / RS485.
- BacNet.
- KNX (por protocolo).
-Modbus TCP / IP.
- LON (por protocolo). - Descrição da regulação no ponto Descrição Técnica.
![](https://cdn.prod.website-files.com/61701d325c3b0c755d8d805a/61b8ae78a5996b2b8b506da0_02-PlateBox95-2-construcao-composicao-3.png)
Opções
- Consulte o ponto Acessórios.
Acondicionamento
- Vendido à unidade.

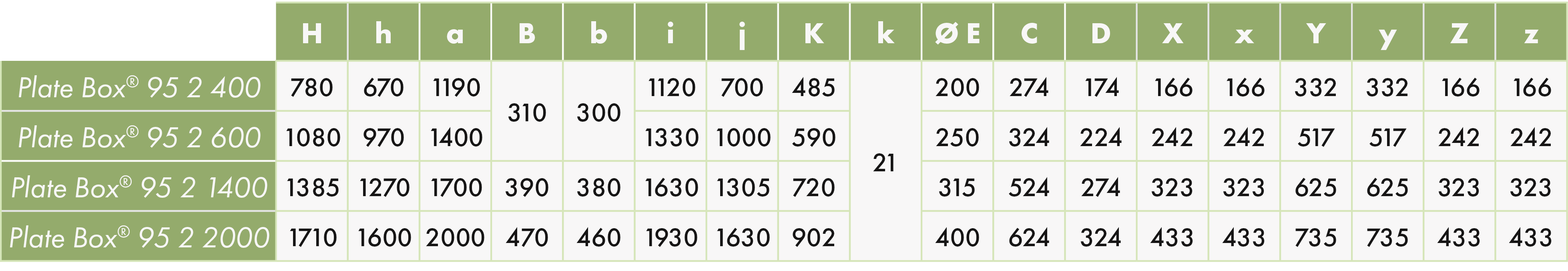

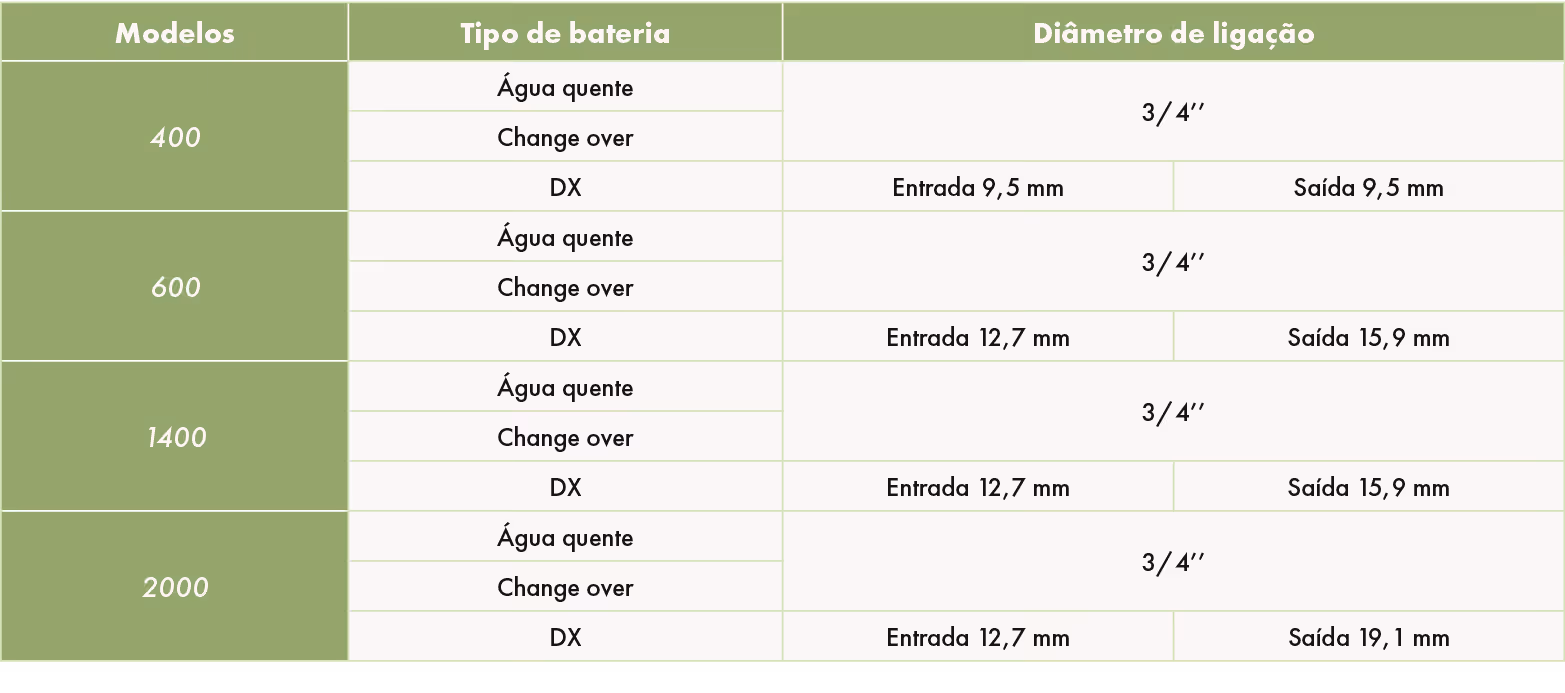

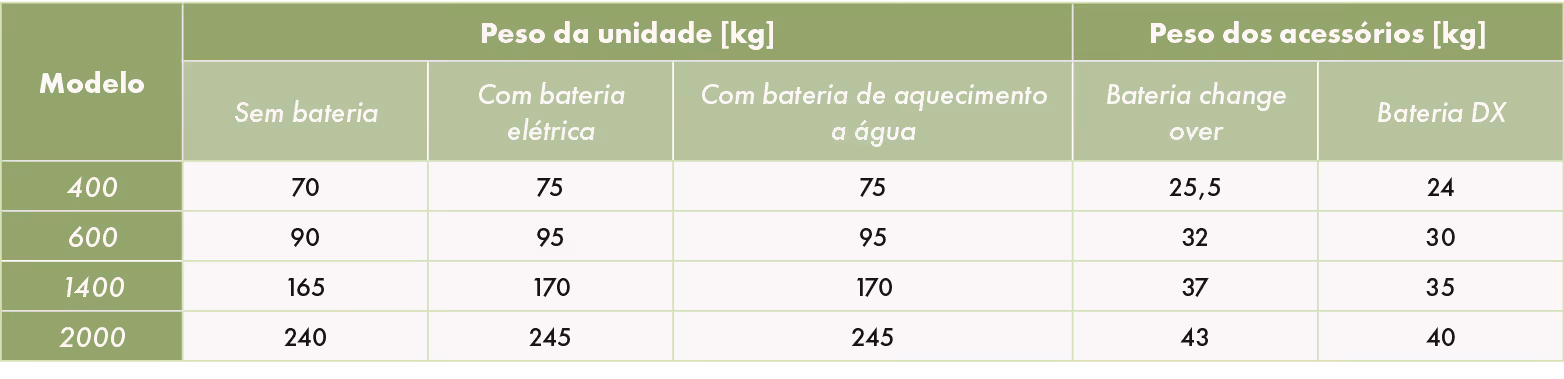

ATRAVANCAMENTOS E PESOS
![](https://cdn.prod.website-files.com/61701d325c3b0c755d8d805a/61b8ad6d5d55186ac092081f_02-PlateBox95-2-atravancamentos-pesos-1.png)
![](https://cdn.prod.website-files.com/61701d325c3b0c755d8d805a/61b8ad74aea9616d59540777_02-PlateBox95-2-atravancamentos-pesos-2.png)
![](https://cdn.prod.website-files.com/61701d325c3b0c755d8d805a/6579963fd1ff4463e4f9f803_02-PlateBox95-2-atravancamentos-pesos-3.png)
![](https://cdn.prod.website-files.com/61701d325c3b0c755d8d805a/61b8adf74ef31a291f7ccd3b_02-PlateBox95-2-atravancamentos-pesos-4.png)
![](https://cdn.prod.website-files.com/61701d325c3b0c755d8d805a/61b8adfd9e166198d593d8bc_02-PlateBox95-2-atravancamentos-pesos-5.png)
CONFORMIDADE ERP
- UNVR: unidade de ventilação não residencial.
- Tipo duplo fluxo.
- Motor tipo ECM.
- Unidade em conformidade às exigências do Regulamento 1253/2014.
LIMITES DE UTILIZAÇÃO
- Destina-se apenas à instalação no interior.
- Temperatura ambiente entre 5° C e 35° C.
- Temperatura do ar novo entre -20° C e 40° C.
- Bateria de pré-aquecimento recomendado a partir de - 8° C.
- Humidade até 90%.
ALIMENTAÇÃO GERAL: SEM BATERIA DE PRÉ-AQUECIMENTO
- A unidade Plate Box® 95 2 é fornecida com uma caixa de ligações elétricas com as características descritas nas tabelas seguintes, consoante os modelos.
Modelo sem bateria / com bateria de aquecimento a água / DX / change over
![](https://cdn.prod.website-files.com/61701d325c3b0c755d8d805a/61b8b025db74551c045d6649_02-PlateBox95-2-alimentacao-geral-sem-bateria-pre-aquecimento-1.png)
Modelo com bateria elétrica
![](https://cdn.prod.website-files.com/61701d325c3b0c755d8d805a/61b8b035deaf2352c37749e2_02-PlateBox95-2-alimentacao-geral-sem-bateria-pre-aquecimento-2.png)
ALIMENTAÇÃO GERAL: COM BATERIA DE PRÉ-AQUECIMENTO
Modelo sem bateria / com bateria de aquecimento a água / DX / change over
![](https://cdn.prod.website-files.com/61701d325c3b0c755d8d805a/61b8b0657fe29e995d63f729_02-PlateBox95-2-modelo-bateria-pre-aquecimento-1.png)
Modelo com bateria elétrica
![](https://cdn.prod.website-files.com/61701d325c3b0c755d8d805a/61b8b0998453af1732200842_02-PlateBox95-2-modelo-bateria-pre-aquecimento-2.png)

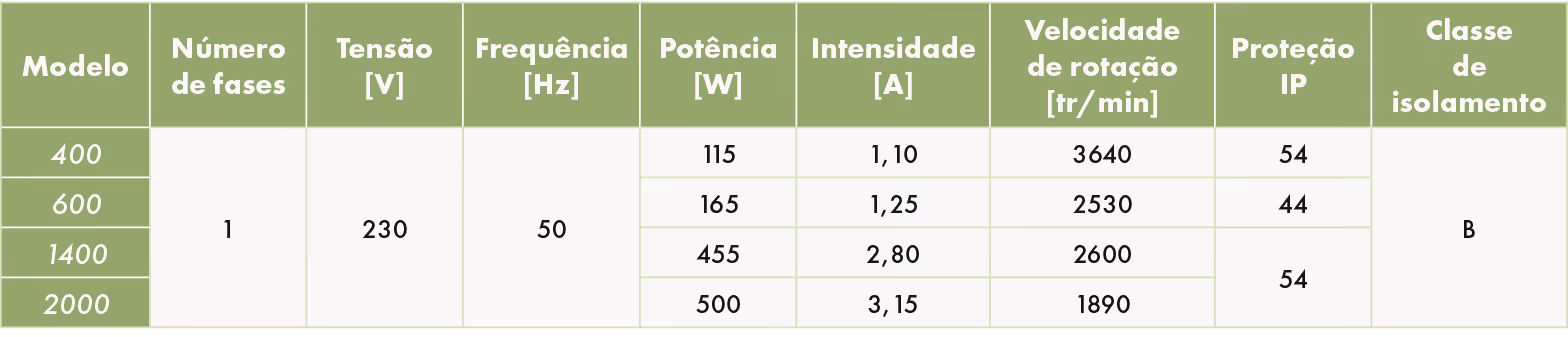

CARACTERÍSTICAS DOS MOTORES ELÉTRICOS (PARA UM MOTOR)
![](https://cdn.prod.website-files.com/61701d325c3b0c755d8d805a/61b8b0a7818c635590f33830_02-PlateBox95-2-caracteristicas-motores-eletricos-para-motor.png)
CARACTERÍSTICAS DAS BATERIAS ELÉTRICAS DE PRÉ-AQUECIMENTO
![](https://cdn.prod.website-files.com/61701d325c3b0c755d8d805a/61b8a69f78396741f0335b3d_01-SmallBox-caracteristicas-baterias-eletricas-pre-aquecimento.png)
CARACTERÍSTICAS DAS BATERIAS ELÉTRICAS DE PÓS-AQUECIMENTO
![](https://cdn.prod.website-files.com/61701d325c3b0c755d8d805a/61b8b0c8ecfcad101a302760_02-PlateBox95-2-caracteristicas-baterias-eletricas-pos-aquecimento.png)
CARACTERÍSTICAS DAS BATERIAS DE AQUECIMENTO A ÁGUA
![](https://cdn.prod.website-files.com/61701d325c3b0c755d8d805a/61b8b0d774f66197158ec249_02-PlateBox95-2-caracteristicas-baterias-aquecimento-agua-1.png)
Coeficientes de correção das potências da bateria de aquecimento a água*
![](https://cdn.prod.website-files.com/61701d325c3b0c755d8d805a/61b8b0eb97a69f7a857f71b9_02-PlateBox95-2-caracteristicas-baterias-aquecimento-agua-2.png)

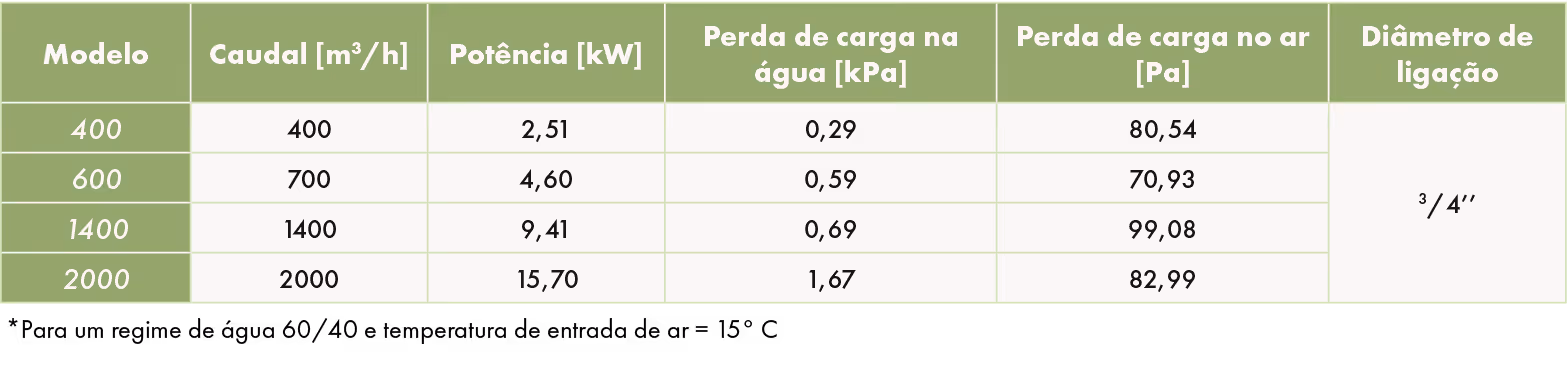

CARACTERÍSTICAS DAS BATERIAS A ÁGUA CHANGE OVER
Em modo de aquecimento
![](https://cdn.prod.website-files.com/61701d325c3b0c755d8d805a/61b8b0fe4a5097b429514421_02-PlateBox95-2-caracteristicas-baterias-agua-change-over-1.png)
Coeficientes de correção das potências
![](https://cdn.prod.website-files.com/61701d325c3b0c755d8d805a/61b8b1752c6149b1a4aa8eec_02-PlateBox95-2-caracteristicas-baterias-agua-change-over-2.png)
Em modo de arrefecimento
![](https://cdn.prod.website-files.com/61701d325c3b0c755d8d805a/61b8b17b74f6614bf38ec307_02-PlateBox95-2-caracteristicas-baterias-agua-change-over-3.png)
Coeficientes de correção das potências
![](https://cdn.prod.website-files.com/61701d325c3b0c755d8d805a/61b8b181833c722d540d3196_02-PlateBox95-2-caracteristicas-baterias-agua-change-over-4.png)
CARACTERÍSTICAS DAS BATERIAS DX
![](https://cdn.prod.website-files.com/61701d325c3b0c755d8d805a/61b8b19317486cd5f06b0d6a_02-PlateBox95-2-caracteristicas-baterias-DX.png)
CARACTERÍSTICAS ACÚSTICAS
Nível de potência acústica irradiada [LW]
![](https://cdn.prod.website-files.com/61701d325c3b0c755d8d805a/61b8b1a15a66e37117541cb5_02-PlateBox95-2-caracteristicas-acusticas-nivel-potencia-acustica-irradiada-Lw.png)

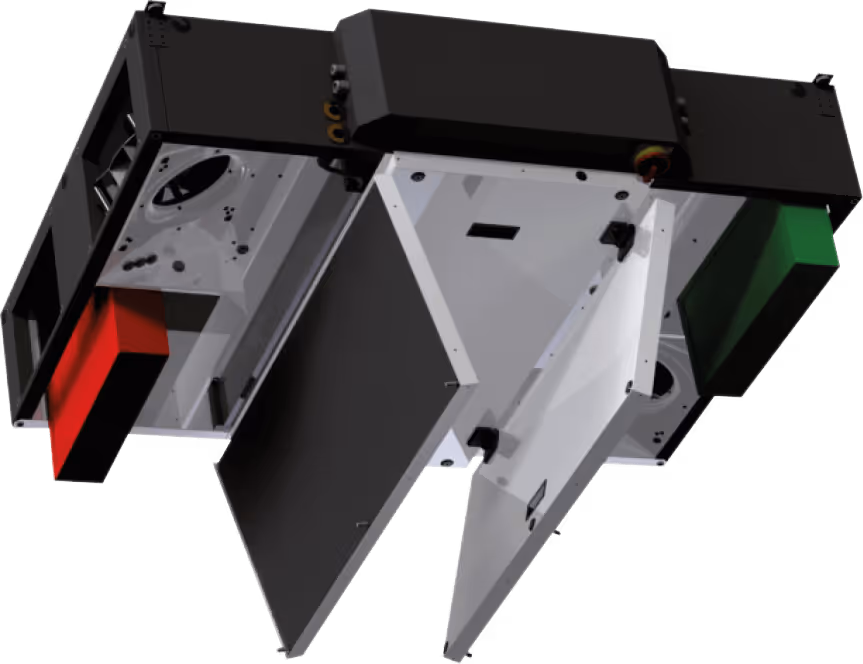

SUBSTITUIÇÃO DOS FILTROS
Realizada pela parte inferior
![](https://cdn.prod.website-files.com/61701d325c3b0c755d8d805a/61b8ae5298e07df8684d20f8_02-PlateBox95-2-construcao-composicao-2.png)
REGULAÇÃO
![](https://cdn.prod.website-files.com/61701d325c3b0c755d8d805a/61b8b22d4b94c846706209f1_02-PlateBox95-2-regulacao-1.png)
Oxéo® Touch2
- O controlo do equipamento pode ser realizado a partir do comando à distância e/ou do sistema de supervisão do edifício.
- Comando à distância tátil a cores:
- O comando remoto permite definir os parâmetros de funcionamento e visualizar os alarmes.
- O cabo de ligação será, no máximo, de 50 m.
- Comprimento fornecido de base: 10 m.
- Ligação com fios. - Comando à distância para o utilizador final (opção):
- 3 parâmetros configuráveis: temperatura +/-, caudal +/-, On/Off (por defeito).
Solução Plug&Play com:
- Sondas de temperatura.
- 1 sonda de proteção do permutador.
- 2 transdutores de pressão para os filtros.
- 3 transdutores de pressão para os modos caudal constante / pressão constante.

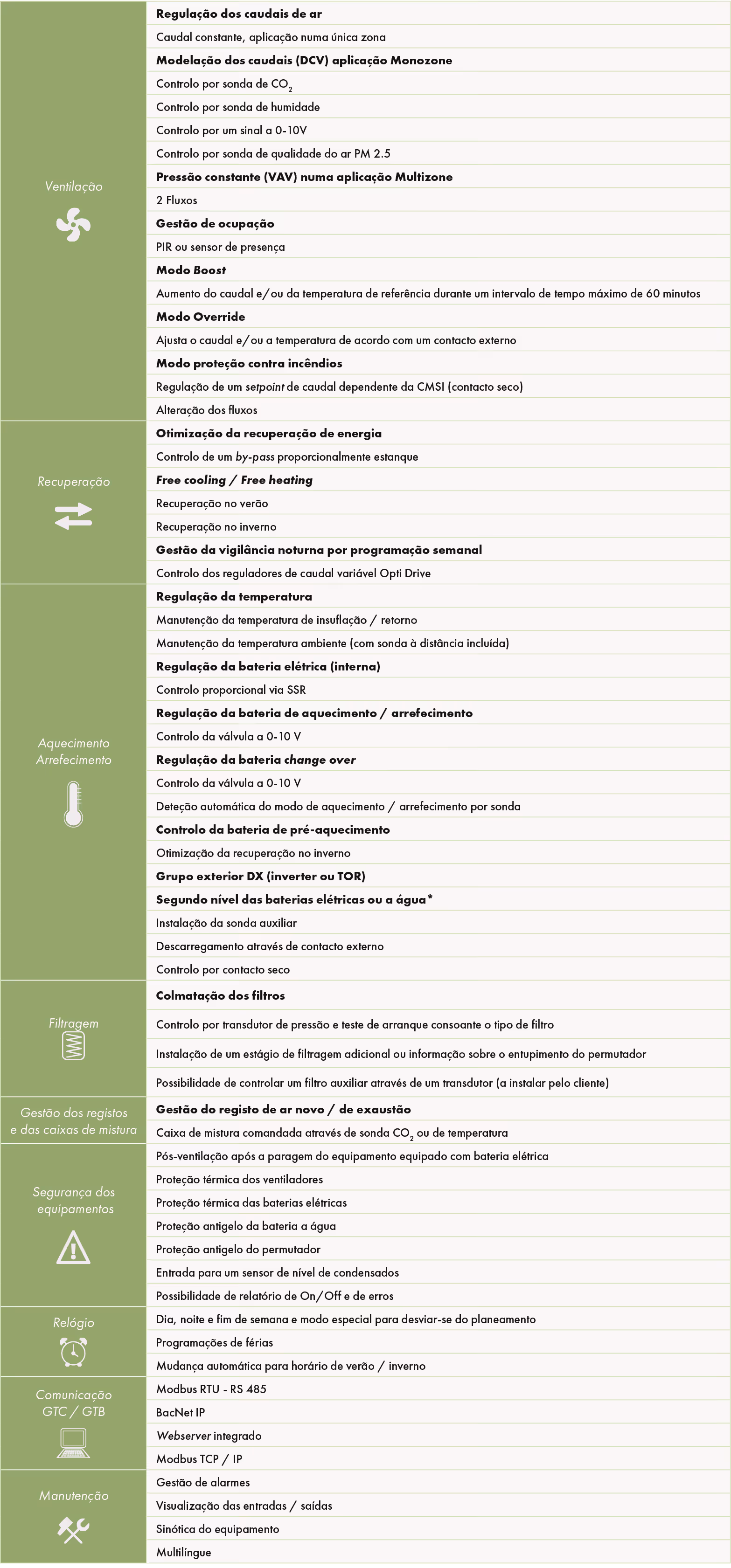

Descrição da regulação
![](https://cdn.prod.website-files.com/61701d325c3b0c755d8d805a/61b8b21667475b84e051c7d3_02-PlateBox95-2-regulacao-2.png)
CURVAS DE SELEÇÃO
- Os valores apresentados nas curvas de seleção consideram um filtro ePM1 60% (F7) na insuflação e um filtro gravimétrico 90% (M5) no retorno.
- O coeficiente SFP define a potência específica do ventilador em kW por m³/h.
- Para determinar o consumo elétrico P [kW], aplicar a seguinte fórmula:
P [kW] = coeficiente SFP x caudal [m3/h] / 3600, multiplicar por 2 para obter o consumo da unidade.

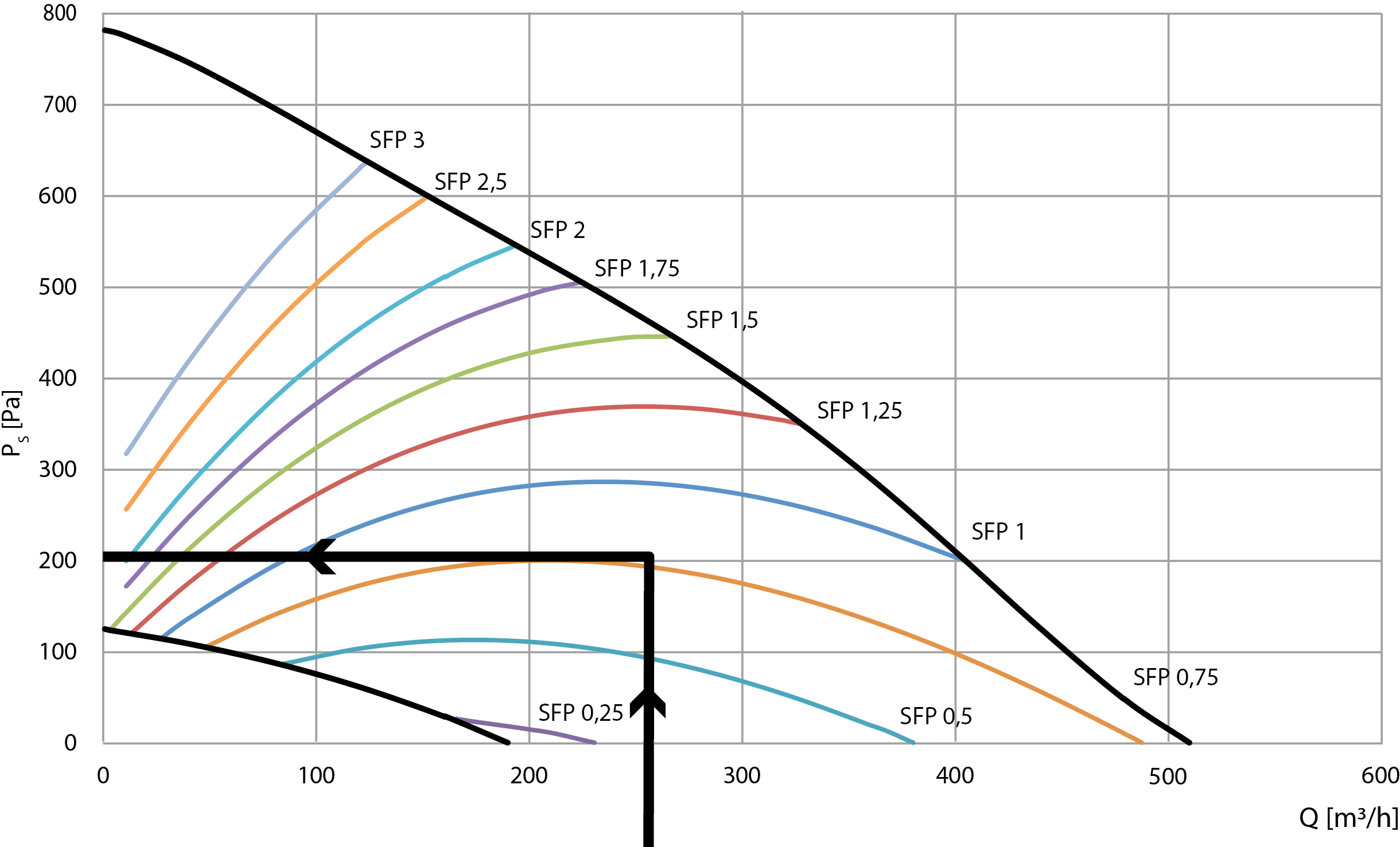

Modelo 400
![](https://cdn.prod.website-files.com/61701d325c3b0c755d8d805a/61b8b30afdcd0d978c49ffd9_02-PlateBox95-2-curva-1.png)

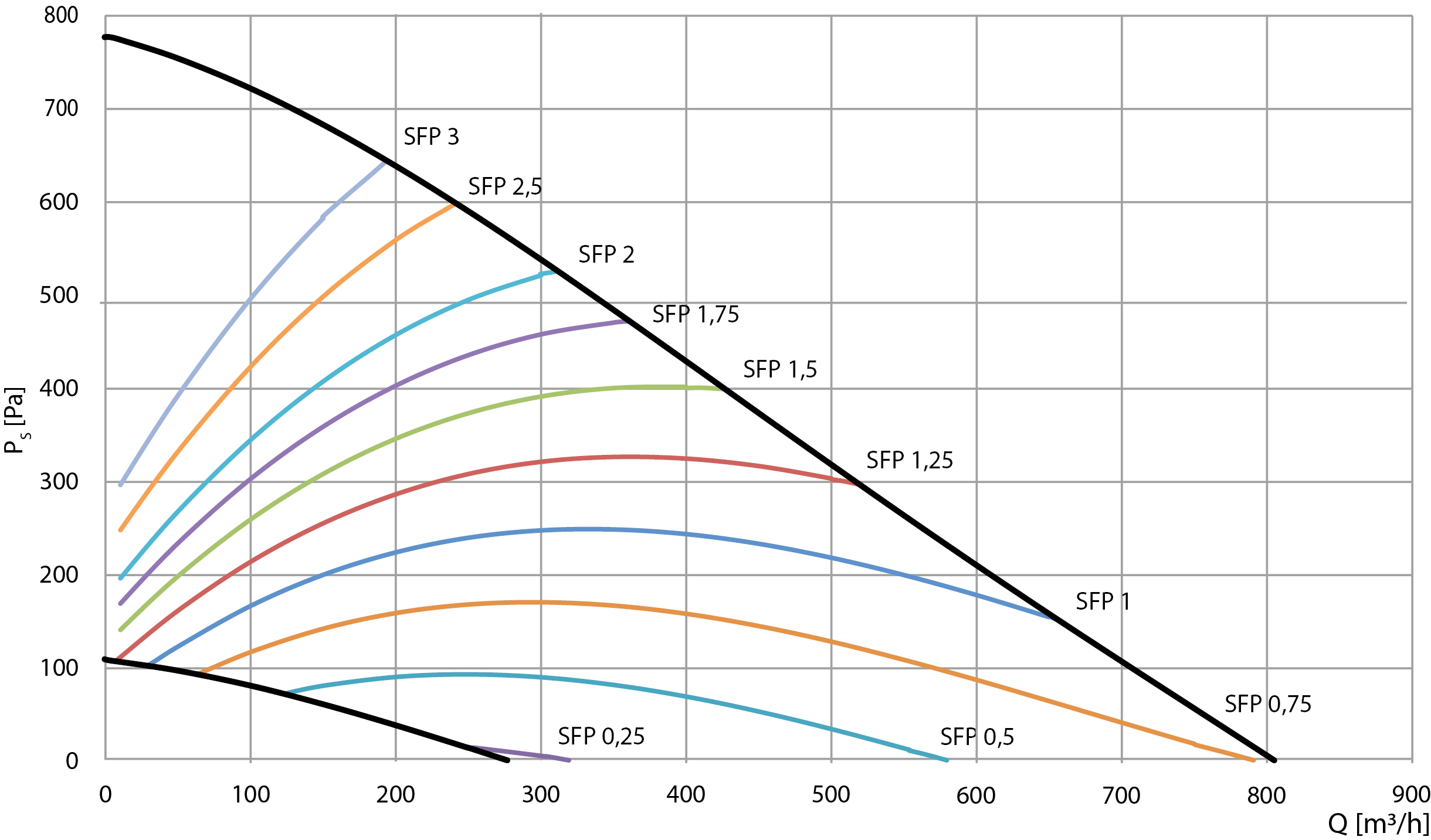

Modelo 600
![](https://cdn.prod.website-files.com/61701d325c3b0c755d8d805a/61b8b318674af6815a2c200a_02-PlateBox95-2-curva-2.png)

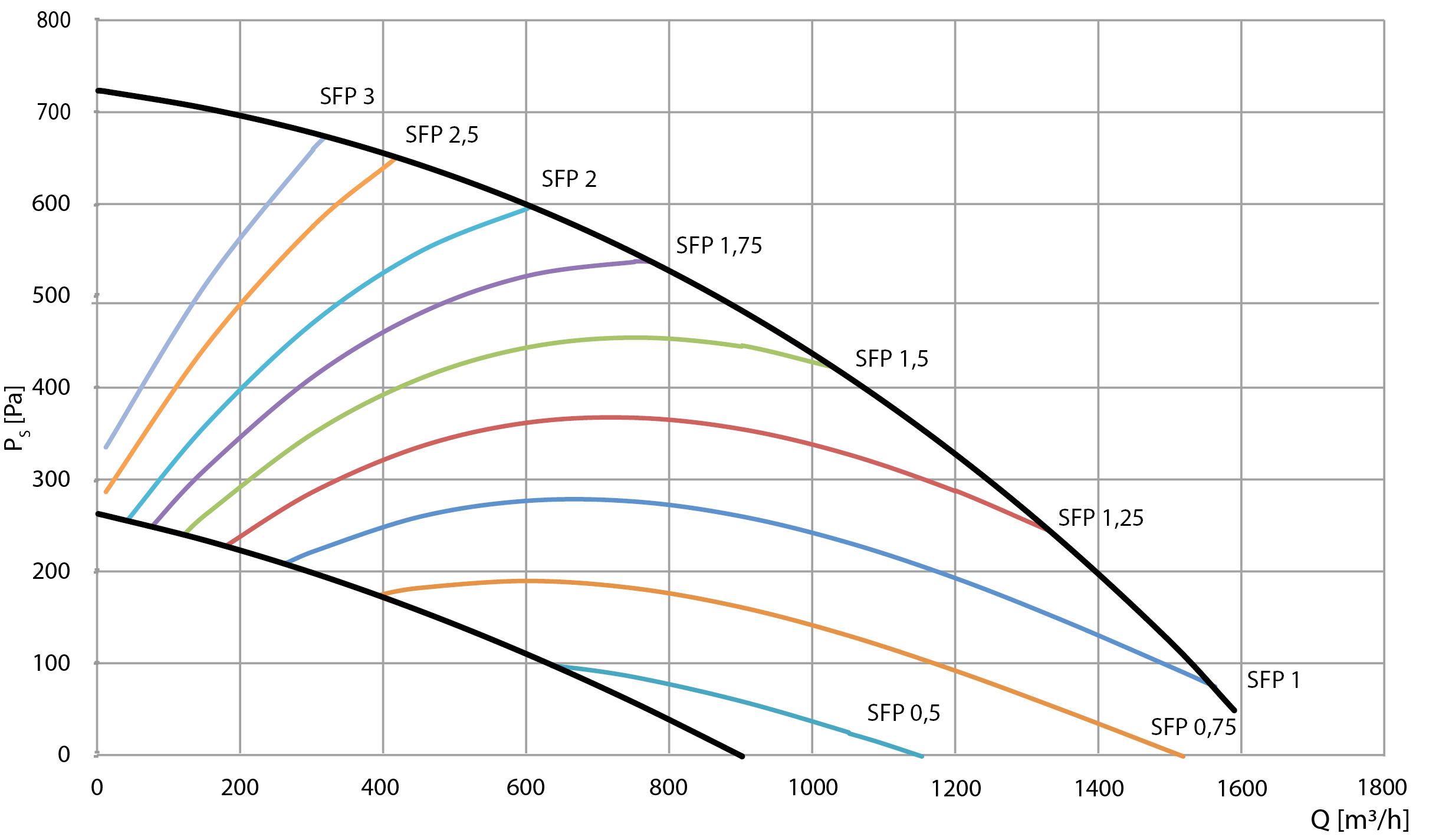

Modelo 1400
![](https://cdn.prod.website-files.com/61701d325c3b0c755d8d805a/61b8b3252c61491125aa94b6_02-PlateBox95-2-curva-3.png)

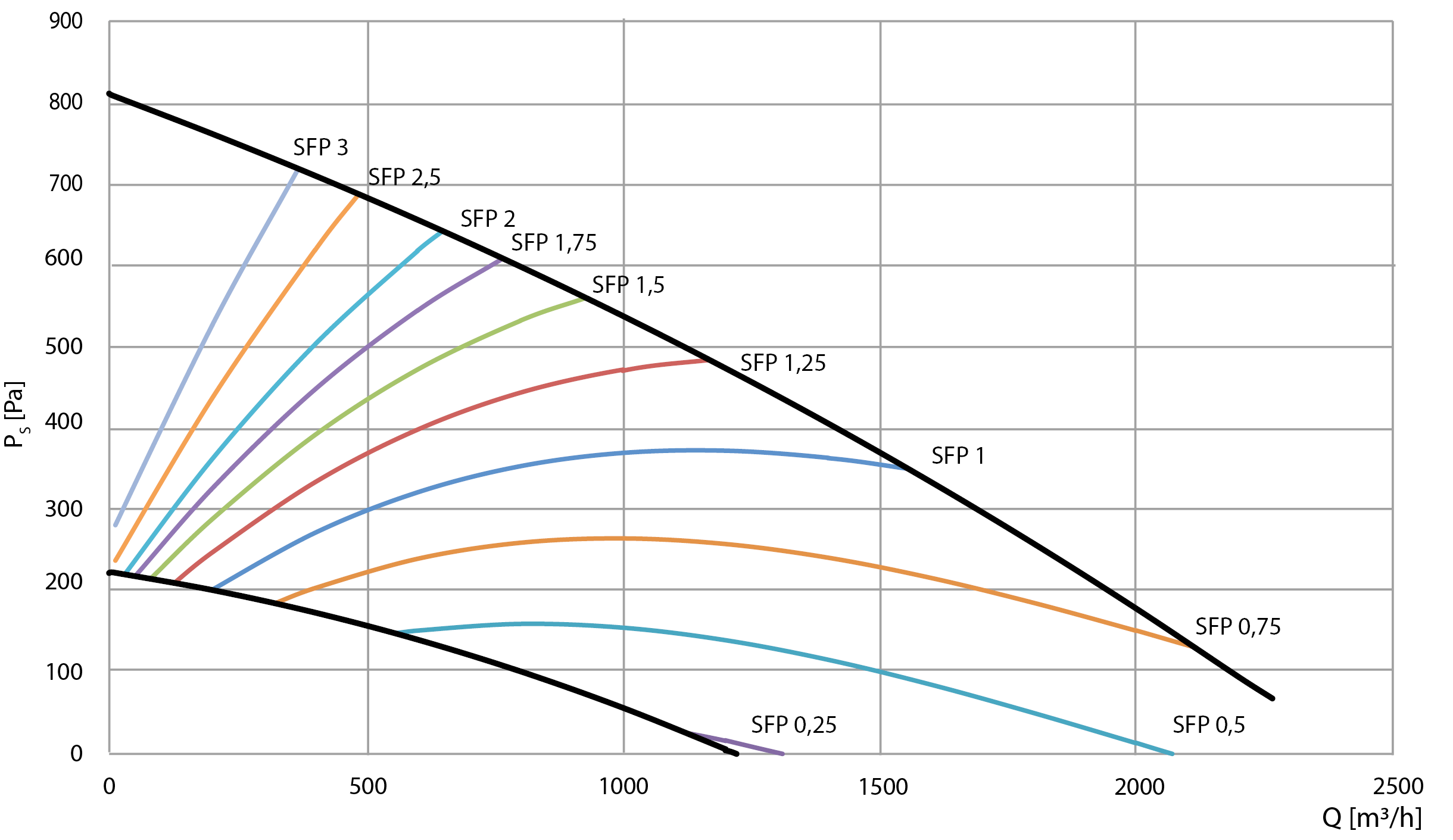

Modelo 2000
![](https://cdn.prod.website-files.com/61701d325c3b0c755d8d805a/61b8b33003892b2120254a11_02-PlateBox95-2-curva-4.png)
As curvas de seleção aqui apresentadas são indicativas e poderão passar por alterações de acordo com a evolução da gama France Air: por favor consulte-nos para mais informações.

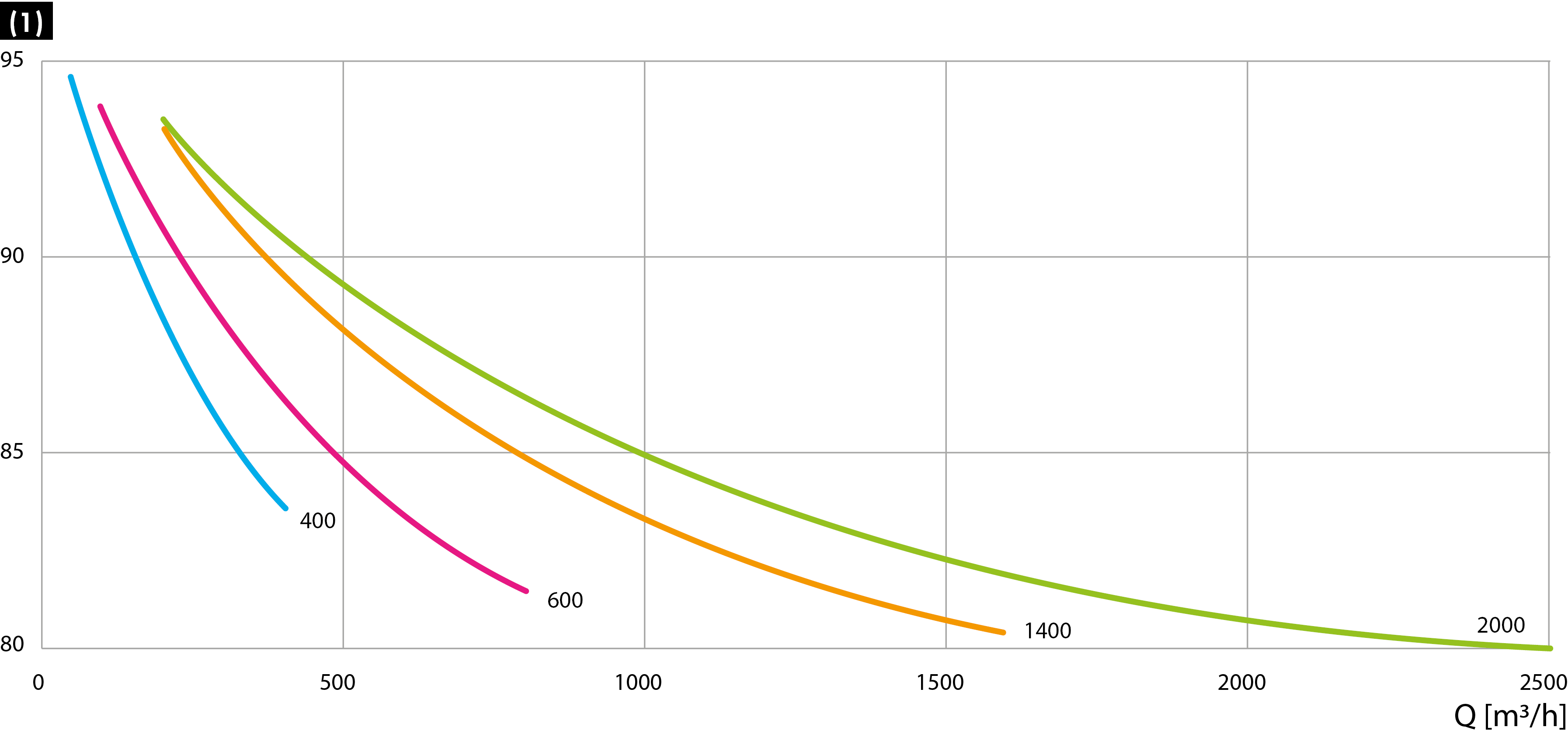

EFICIÊNCIA TÉRMICA
- Em conformidade à norma EN 308, nas seguintes condições:
- Ar exterior: T = - 7° C; HR = 90%
- Ar interior: T = 20° C; HR = 50%
![](https://cdn.prod.website-files.com/61701d325c3b0c755d8d805a/61b8b33fd640d3b3da8d3e76_02-PlateBox95-2-eficiencia-termica.png)
Filtros ISO ePM 1 80% (F9)
![](https://cdn.prod.website-files.com/61701d325c3b0c755d8d805a/61c4b42ce24a202b002cba1b_filtros-iso-epm1-80-f9-PlateBox95-2.png)

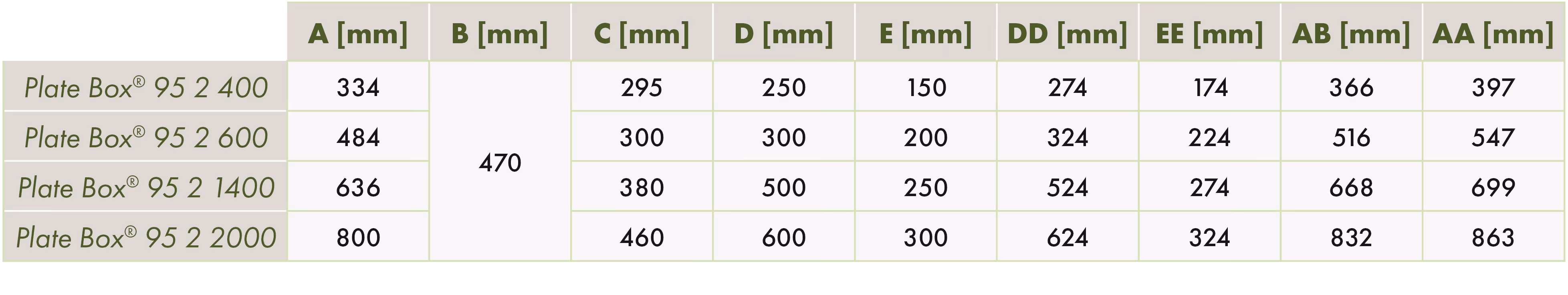

Bateria change over e bateria DX
![](https://cdn.prod.website-files.com/61701d325c3b0c755d8d805a/61c4b2d389252163be6e53a9_bateria-change-over-bateria-dx-1.png)
![](https://cdn.prod.website-files.com/61701d325c3b0c755d8d805a/61c4b2d7def87febeceea72b_bateria-change-over-bateria-dx-2.png)
![](https://cdn.prod.website-files.com/61701d325c3b0c755d8d805a/61c4b2e454d0caf120eb4784_bateria-change-over-bateria-dx-tabela.png)
Caixa de picagens Plate Box® 95 2
Configuráveis.
Caixa de mistura Plate Box® 95 2
Sonda de CO₂
![](https://cdn.prod.website-files.com/61701d325c3b0c755d8d805a/6201598403ead87e6bc59888_sonda-co2-1.png)
![](https://cdn.prod.website-files.com/61701d325c3b0c755d8d805a/620159fa99b1b4d9e66e99b7_sonda-co2-2.png)
Entre 0-1100 ppm e 0-2000 ppm.
![](https://cdn.prod.website-files.com/61701d325c3b0c755d8d805a/61e14fb3a0473a8e90b67925_icone%20info%20produto.png)
Consulte AQUI a ficha de produto para mais informações.
Sonda de QAI
![](https://cdn.prod.website-files.com/61701d325c3b0c755d8d805a/61c4b9517f4aa9f35f091ddb_sondas-qai-1.png)
Medição da qualidade do ar interior do ar ambiente.
Regulação do caudal de ar em função da taxa de COV + CO₂ + HR.
Consulte-nos para mais informações.
![](https://cdn.prod.website-files.com/61701d325c3b0c755d8d805a/61e14fb3a0473a8e90b67925_icone%20info%20produto.png)
Consulte AQUI a ficha de produto para mais informações.
Sonda de presença
![](https://cdn.prod.website-files.com/61701d325c3b0c755d8d805a/620159654ebdf7d5a2690747_sensor-presenca.png)
Kit válvula 3 vias Plate Box® 95 2
Com ou sem circulador.
Equipado com válvulas de isolamento.
Protocolo de comunicação France Air
![](https://cdn.prod.website-files.com/61701d325c3b0c755d8d805a/61c4b824f164123fc7bff0b0_protocolo-comunicacao.png)
KNX, BACnet, LON.
Comando à distância Oxéo® Touch2
![](https://cdn.prod.website-files.com/61701d325c3b0c755d8d805a/61c4b31af164120c74bfd9eb_comando-distancia.png)
Comando especialmente concebido para o utilizador final.
Permite o ajuste de caudal, a temperatura, o arranque e paragem do equipamento.
Ecrã tátil a cores.
Módulo de comunicação
![](https://cdn.prod.website-files.com/61701d325c3b0c755d8d805a/61c4b6d373a8223573164485_Modulo-comunicacao-france-air-connect.png)
France Air Connect: consulte-nos para mais informações.
