Plate Box® 95 2
unidad de recuperación de energía con interruptor de contraflujo y motor de bajo consumo, hasta 2000 m³/h para instalación en falsos techos
Este es un texto dentro de un bloque div.
Este es un texto dentro de un bloque div.
Ventajas
Unidad monobloque precableada, paneles de doble revestimiento.
Regulación integrada Oxéo® Touch2.
Conmutador de alto rendimiento, motor de bajo consumo.
Calidad del aire optimizada: filtración ePM1 del 60% (F7) en caso de insuflación (ePM1 80% (F9) como opción) y gravimétrica del 90% (M5) al retorno.
Máximo confort térmico: módulos adicionales disponibles (batería eléctrica, calentamiento de agua, cambio, DX).
Voladizos reducidos: perfil bajo para instalación en techo, altura 310 mm para un caudal de 600 m³/h.
No se ha encontrado ningún artículo.
DESCRIPCIÓN TÉCNICA
GAMA
- 4 modelos: 400, 600, 1400 y 2000 m³/h a 200 Pa.
- Versión con o sin batería eléctrica de precalentamiento.
- Versión con o sin batería de respaldo: batería eléctrica, batería de calentamiento de agua, batería cambiar, X.
- Bypass total y proporcional.
- Ajuste con mando a distancia en el Oxéo® Touch2.
- Comunicación Modbus RTU/RS 485, Modbus TCP/IP y BACnet/IP (nativos); KNX y LON (mediante protocolo de comunicación).
- Control remoto para el usuario final, como opción.
- Posibilidad de versión sin regulación incorporada.

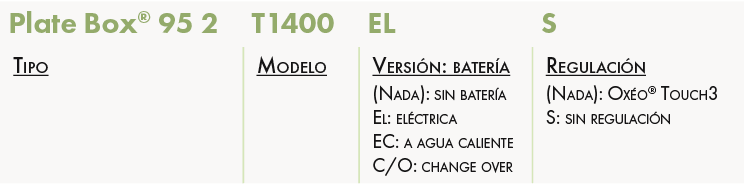

DESIGNACIÓN
APLICACIÓN/USO
- Recuperación de energía de alto rendimiento, destinada a edificios del sector terciario para una ventilación confortable: solución con regulación y adaptada a la modulación del flujo (CO₂, presencia).
CONSTRUCCIÓN/COMPOSICIÓN
Construcción:
- Construcción autoportante de acero galvanizado gris RAL 9006.
- Acceso para mantenimiento desde abajo, puerta de acceso a la izquierda.
- Rieles extraíbles para quitar fácilmente los paneles de acceso en caso de que haya poco espacio en el falso techo.
- Destinado a la instalación en interiores (falso techo o parte elevada de un área técnica).
Interruptor:
- Integrado.
Caja:
- Paneles con doble revestimiento M0, aislamiento 30 mm, densidad
90 kg/m³. - Aserrado circular.
Respirador:
- Ventilador centrífugo Ventilador de enchufe.
- Motor tipo EC de bajo consumo.
- Acceso a los terminales de conexión, instalados en el lateral.
Permutador:
- Intercambiador de contraflujo certificado por Eurovent.
- Hasta un 95%, según las condiciones de uso.
Filtros:
- Los filtros están montados sobre rieles para facilitar su extracción.
- Filtro gravimétrico 90% (M5): para aire de retorno.
- Filtro ePM1 60% (F7): para aire nuevo.
- Filtro ePM1 80% (F9): como opción para aire nuevo.
- Control de la obstrucción de los filtros mediante un transductor de presión.
Batería eléctrica:
- Batería eléctrica de precalentamiento integrada opcional, disponible para toda la gama.
- Batería eléctrica de poscalentamiento con protección térmica integrada.
Batería de calentamiento de agua:
- Equipado con una sonda de protección antihielo.
Cambio de batería (externo):
- Equipado con una sonda de protección antihielo.
- Batería de expansión directa (DX) (externa):
- Líquido refrigerante R410A.
Regulación de última generación:
- Pantalla táctil a color.
- Caja de control remoto con cable:
- Caudal variable entre 0 y 10 V.
- Flujo y/o presión constantes. - Reloj integrado.
- Comunicación GTC/GTB:
- Modbus RTU/RS485.
- BACnet.
- KNX (por protocolo).
-Modbus TCP/IP.
- LON (por protocolo). - Descripción del reglamento en el punto Descripción técnica.
OPCIONES
- Vea el punto Accesorios.
EMBALAJE
- Vendido por unidad.
DIMENSIONES

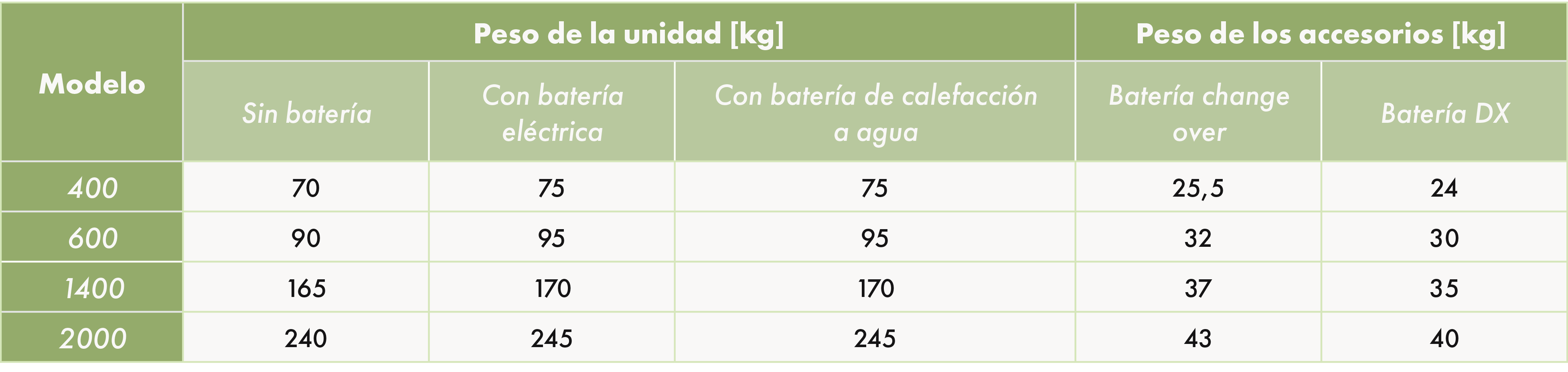

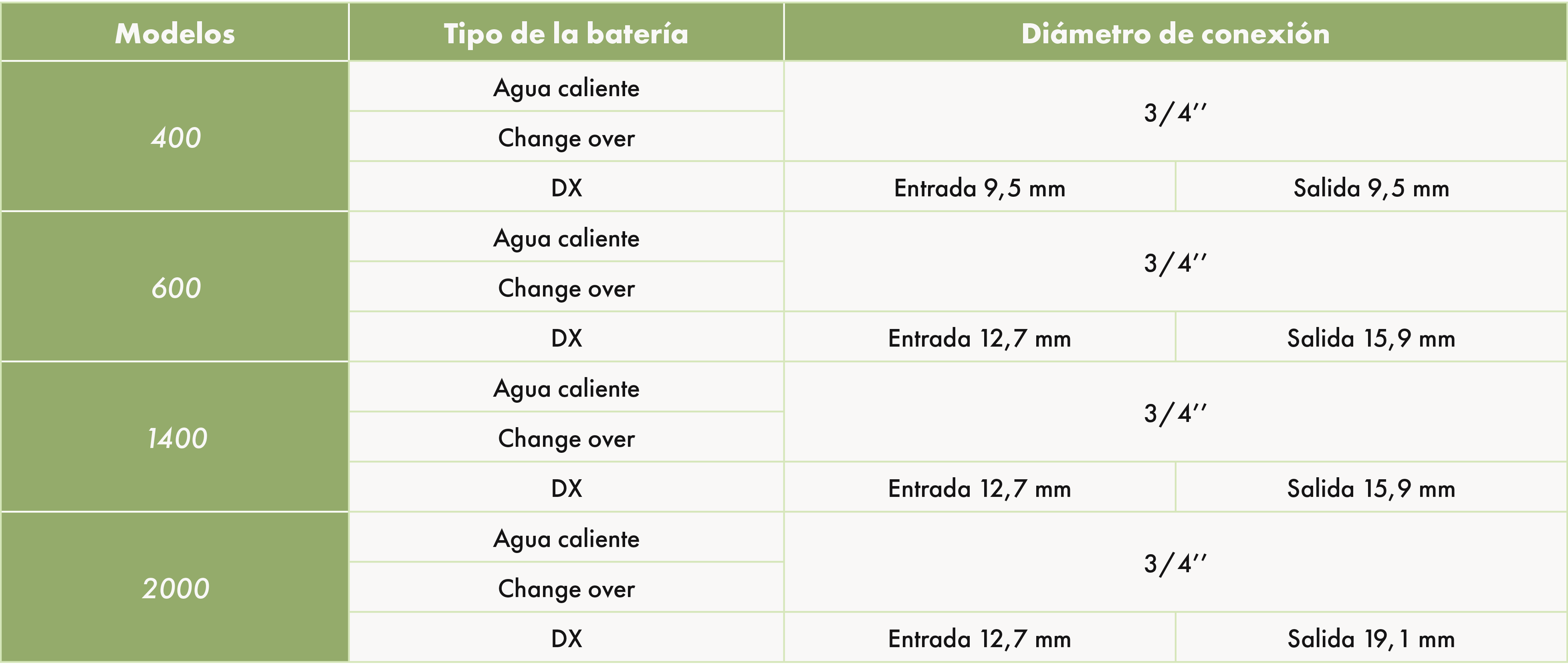

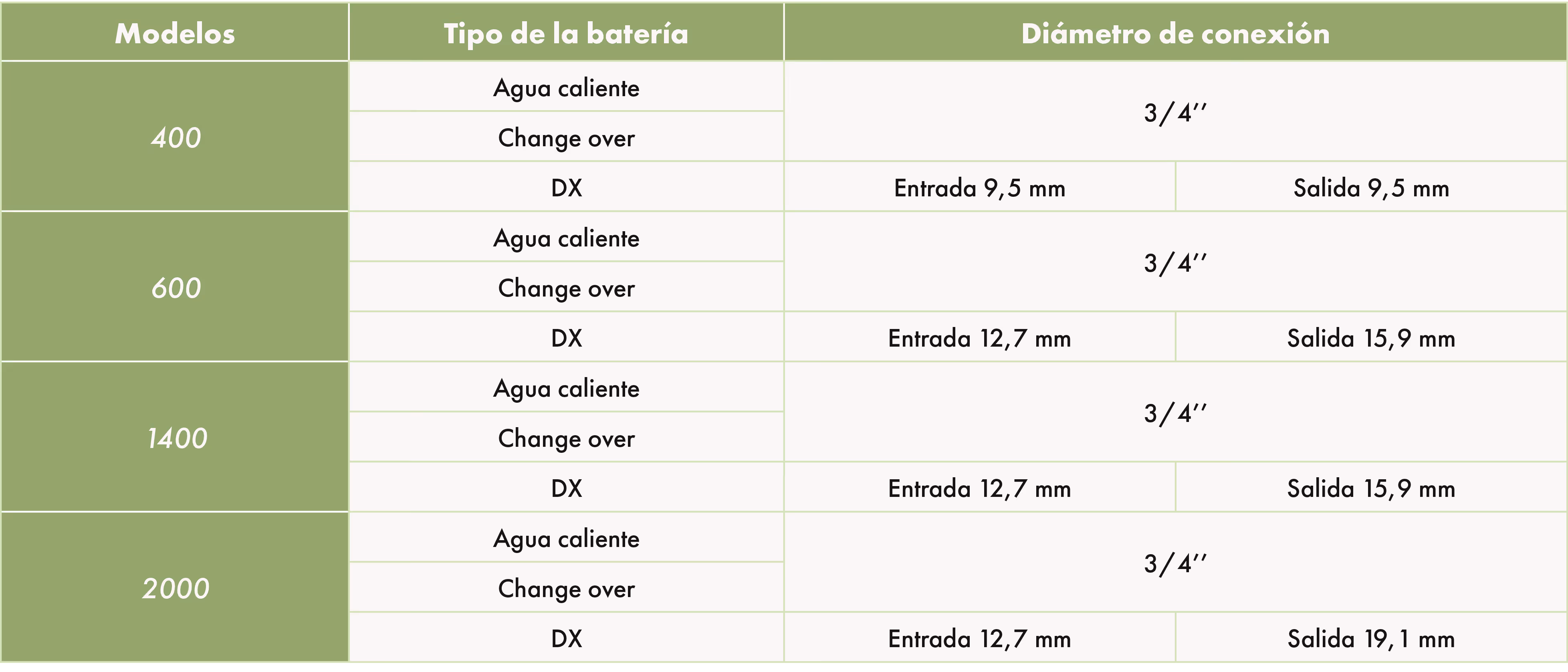

DIMENSIONES Y PESOS
(2) - Vista lateral
(4) - Aire de retorno
(5) - Aire de inflado
(6) - Aire vacío
(7) - Nuevo
CUMPLIMIENTO DE ERP
- UNVR: unidad de ventilación no residencial.
- Tipo de doble flujo.
- Tipo de motor ECM.
- Unidad de acuerdo con los requisitos del Reglamento 1253/2014.
LÍMITES DE USO
- Está diseñado únicamente para su instalación en interiores.
- Temperatura ambiente entre 5 °C y 35 °C.
- Nueva temperatura del aire entre -20° C y 40° C.
- Se recomienda precalentar la batería a partir de - 8 °C.
- Humedad de hasta el 90%.

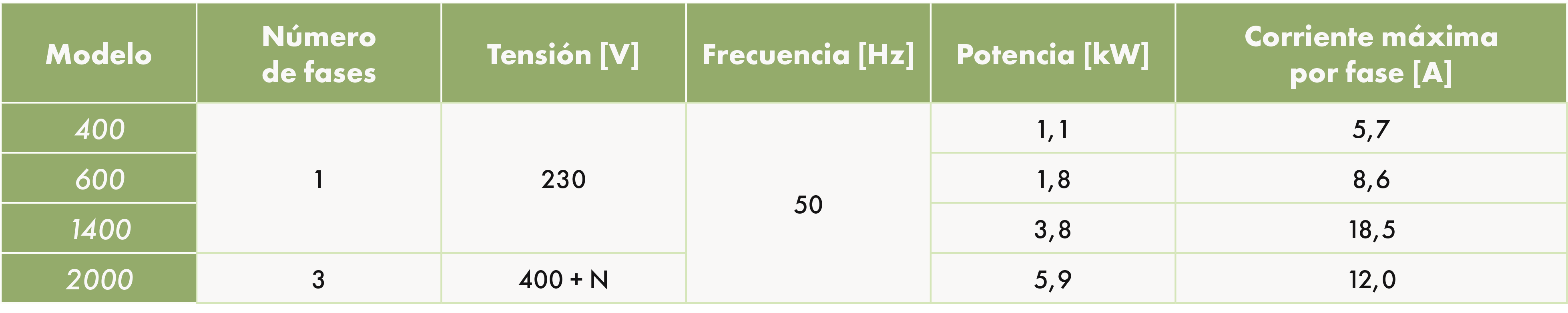

FUENTE DE ALIMENTACIÓN GENERAL: SIN BATERÍA DE PRECALENTAMIENTO
- La Plate Box® 95 2 se suministra con una caja de conexiones eléctricas con las características descritas en las tablas siguientes, según el modelo.
Modelo sin batería/con batería de calentamiento de agua/DX/con cambio
Modelo con batería eléctrica

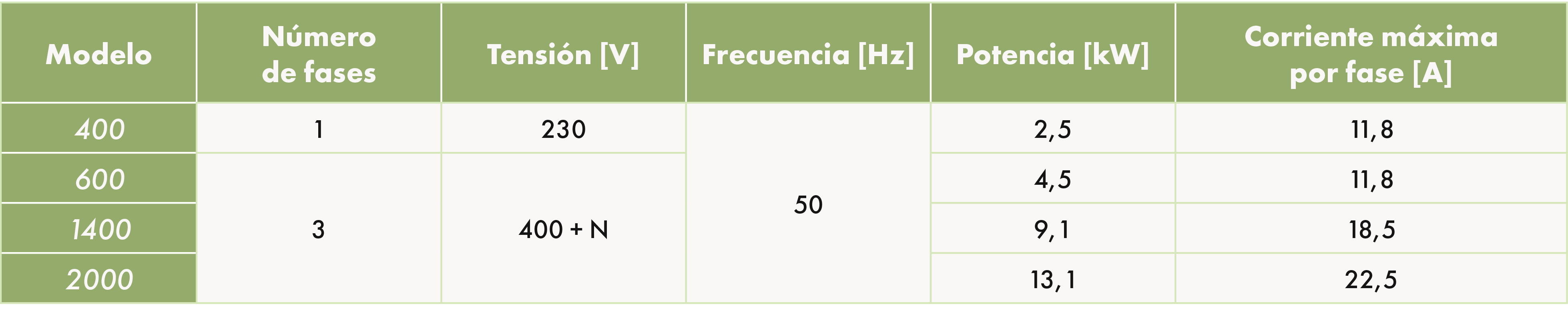

FUENTE DE ALIMENTACIÓN GENERAL: CON BATERÍA DE PRECALENTAMIENTO
Modelo sin batería/con batería de calentamiento de agua/DX/con cambio
Modelo con batería eléctrica

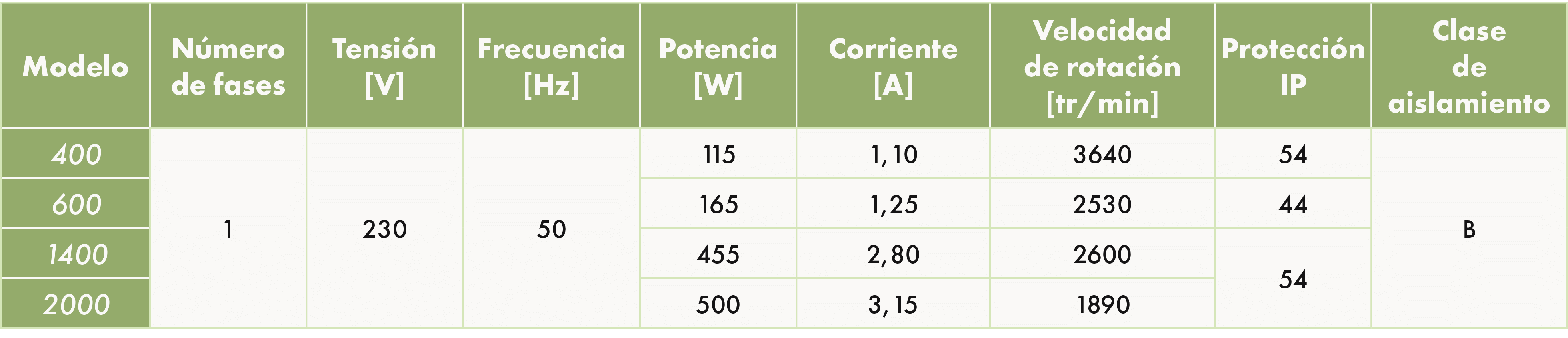

CARACTERÍSTICAS DE LOS MOTORES ELÉCTRICOS (PARA UN MOTOR)

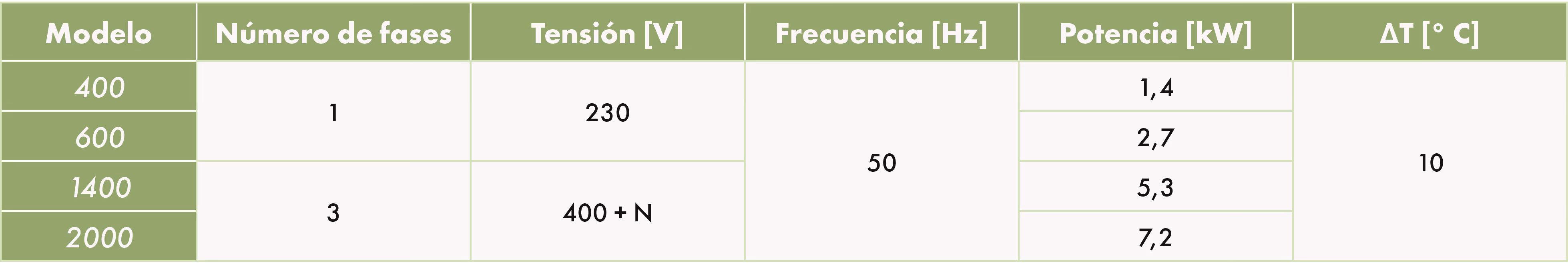

CARACTERÍSTICAS DE LAS BATERÍAS ELÉCTRICAS DE PRECALENTAMIENTO

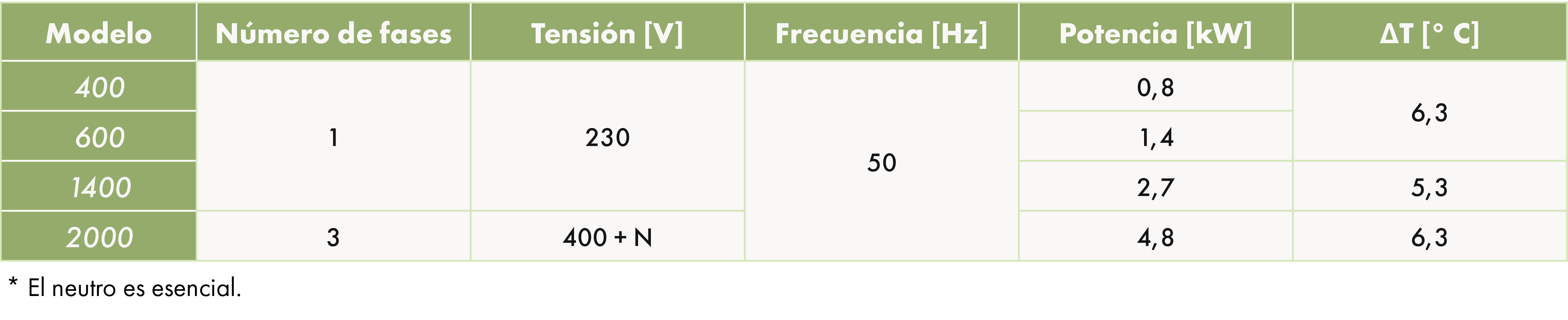

CARACTERÍSTICAS DE LAS BATERÍAS ELÉCTRICAS DE POSCALENTAMIENTO
CARACTERÍSTICAS DE LAS BATERÍAS DE CALENTAMIENTO DE AGUA

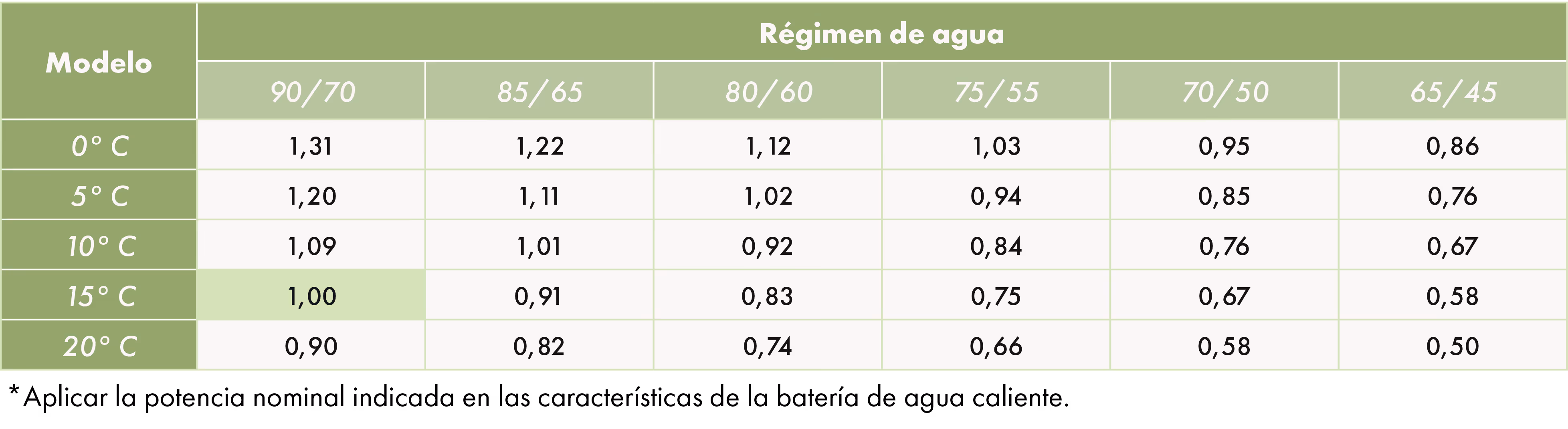

Coeficientes de corrección de potencia de la batería de calentamiento de agua*

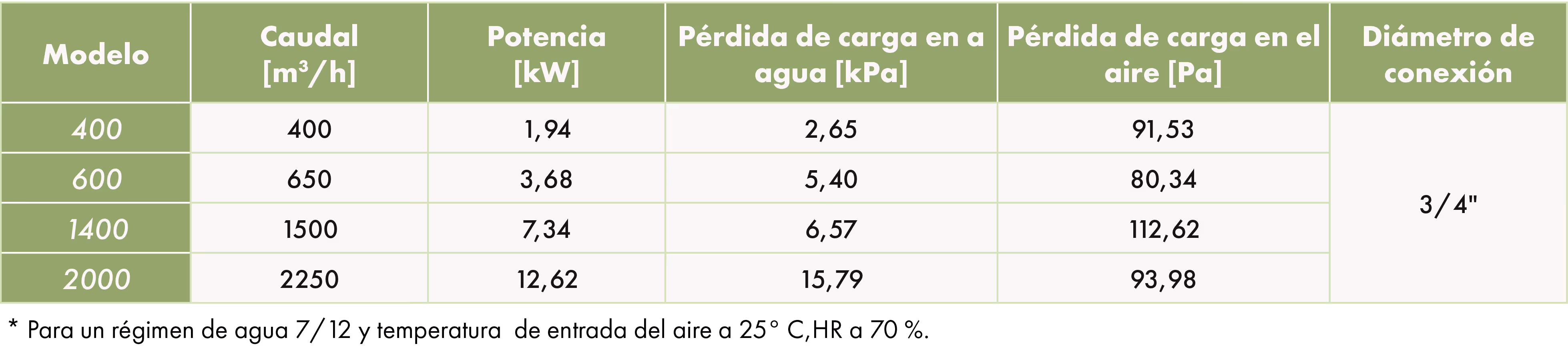

CARACTERÍSTICAS DEL CAMBIO DE BATERÍAS DE AGUA

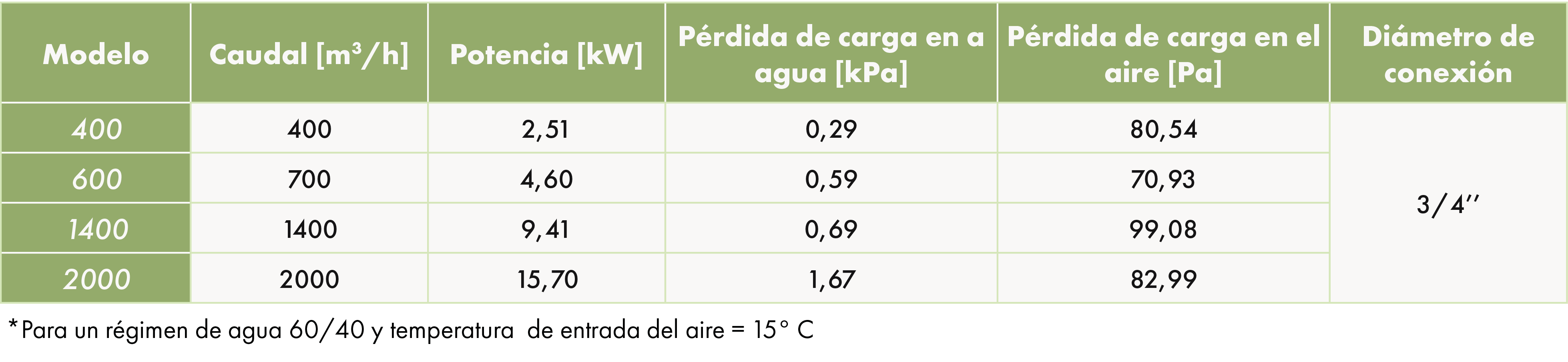

En modo calefacción

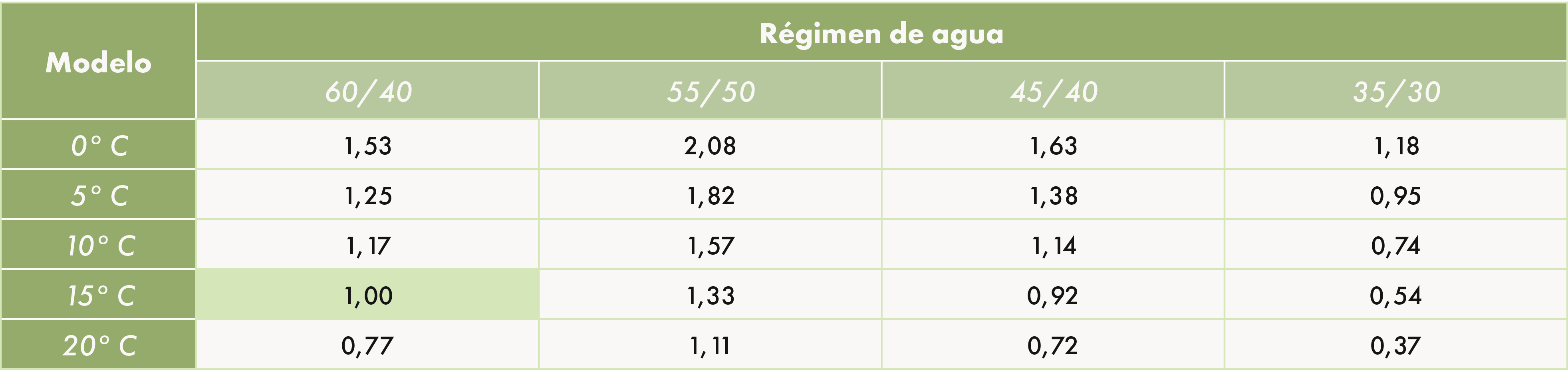

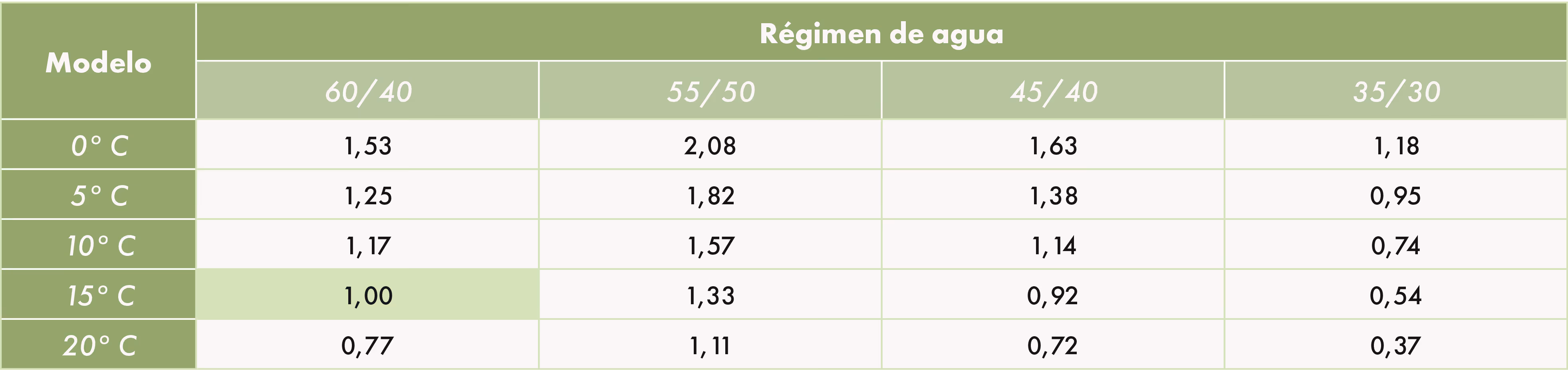

Coeficientes de corrección de potencia

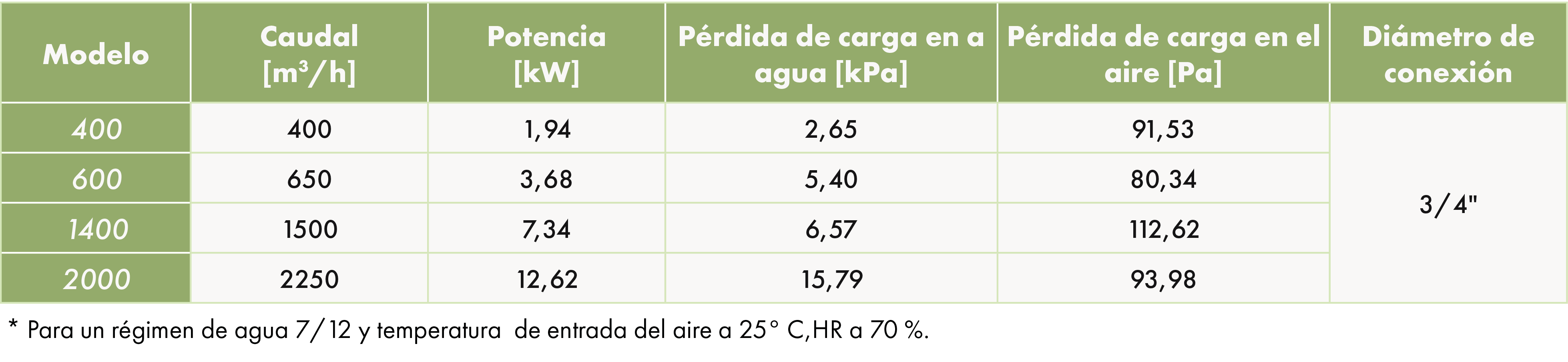

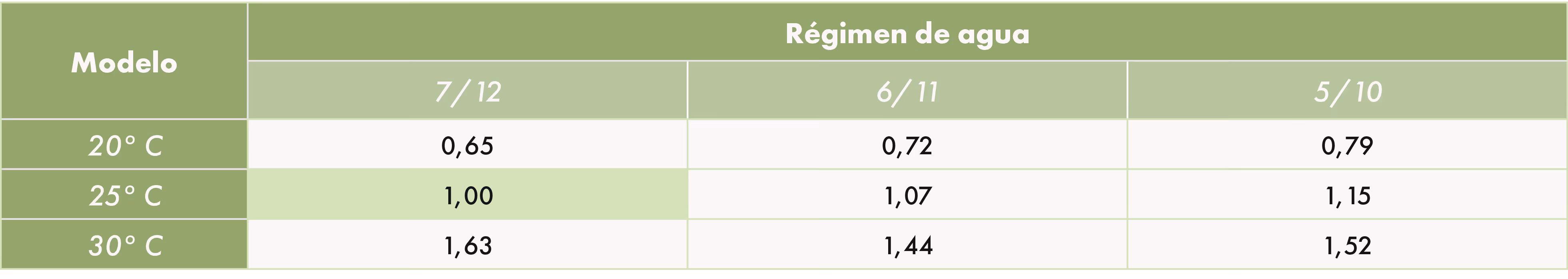

En modo refrigeración

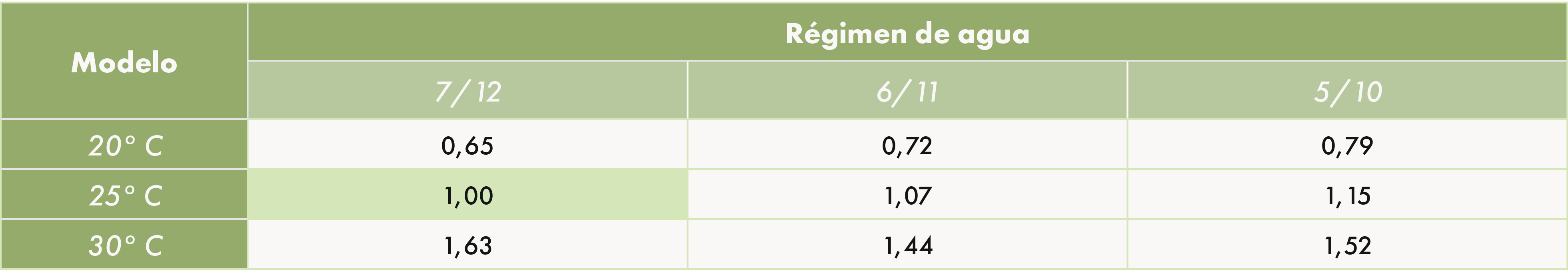

Coeficientes de corrección de potencia

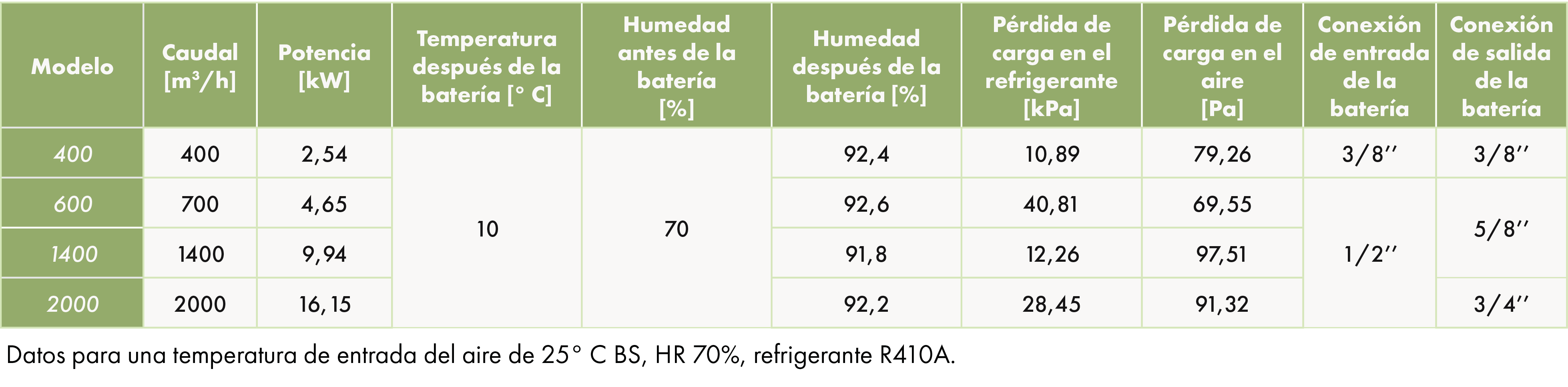

CARACTERÍSTICAS DE LAS BATERÍAS DX

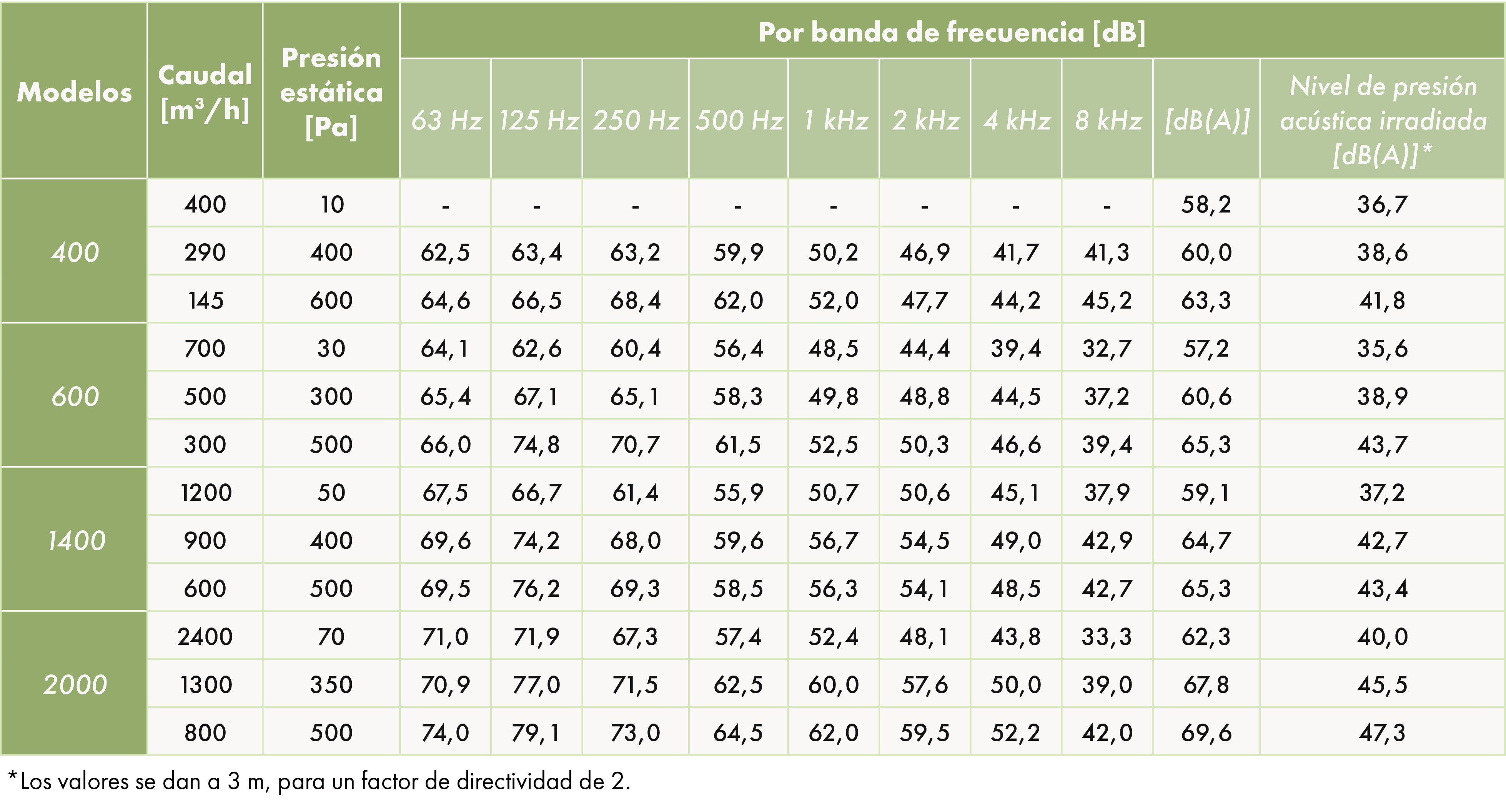

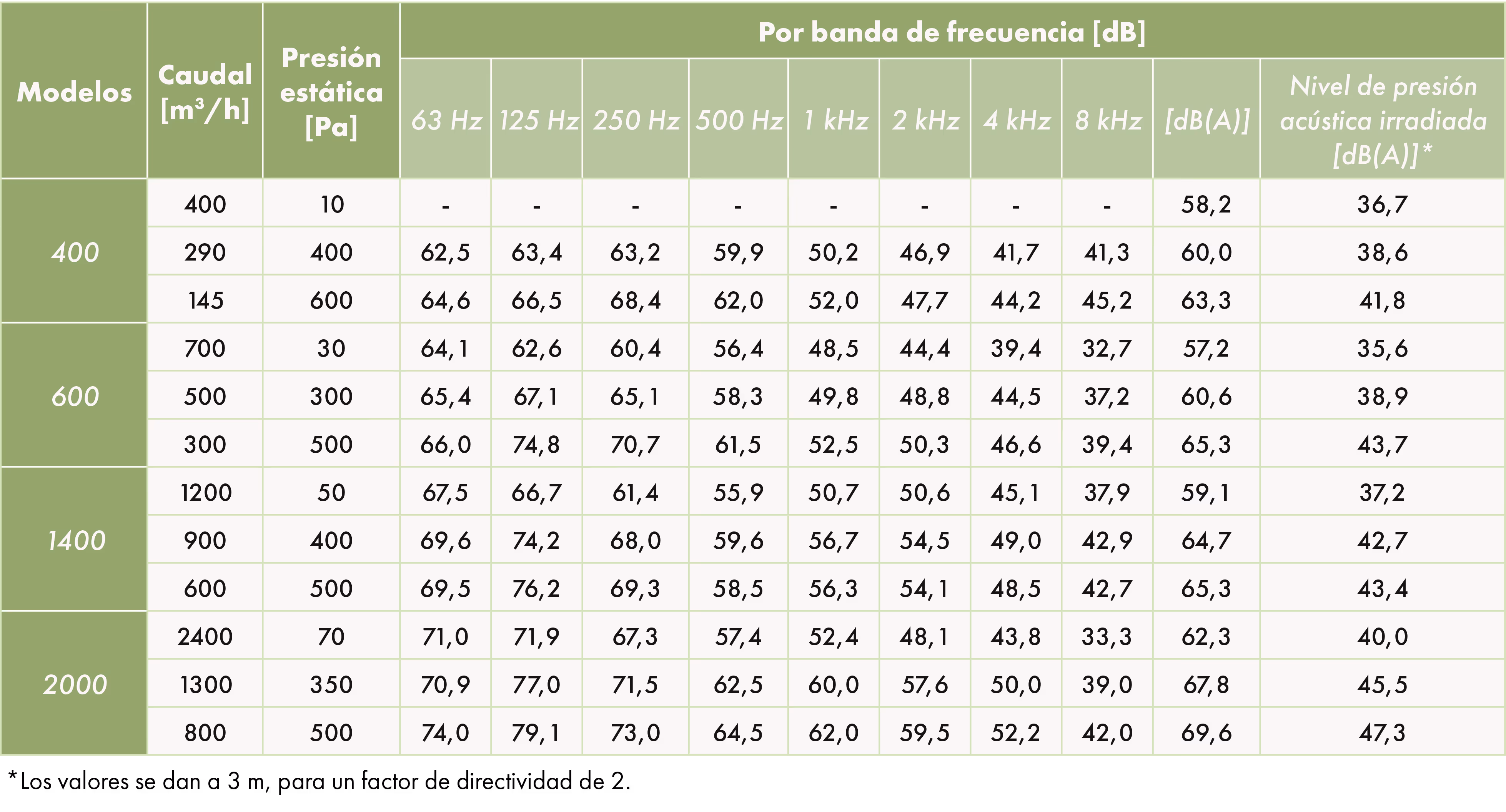

CARACTERÍSTICAS ACÚSTICAS
Nivel de potencia acústica radiada [LW]
REEMPLAZO DE FILTRO
Realizado desde abajo
REGULACIÓN

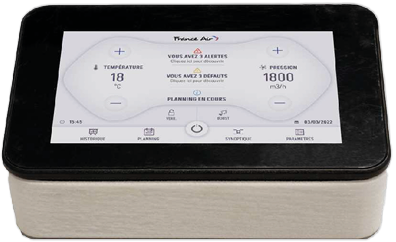

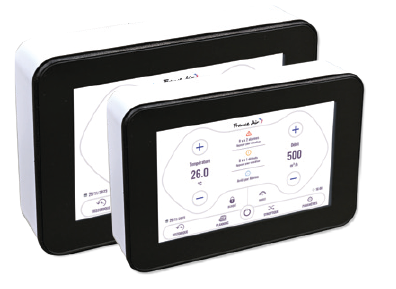

Oxeo® Touch2
- El control del equipo se puede realizar desde el mando a distancia y/o desde el sistema de supervisión del edificio.
- Control remoto táctil en color:
- El mando a distancia permite definir los parámetros de funcionamiento y mostrar las alarmas.
- El cable de conexión tendrá una longitud máxima de 50 m.
- Longitud de la base suministrada: 10 m.
- Conexión por cable. - Control remoto para usuario final (opcional):
- 3 parámetros configurables: temperatura +/-, caudal +/-, encendido/apagado (predeterminado).
Solución Plug&Play con:
- Sondas de temperatura.
- 1 x sonda de protección de interruptor
- 2 transductores de presión para los filtros.
- 3 transductores de presión para modos de flujo constante/presión constante.

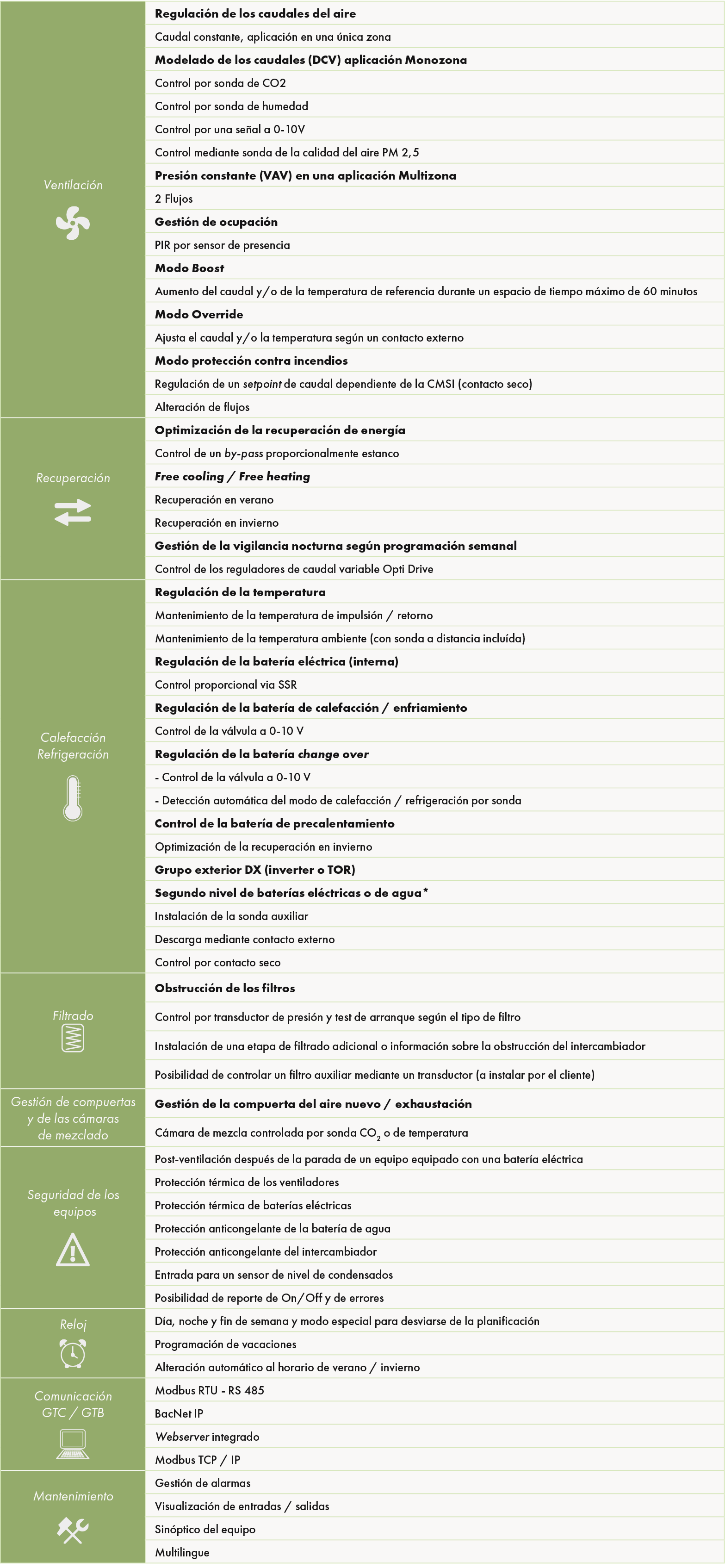

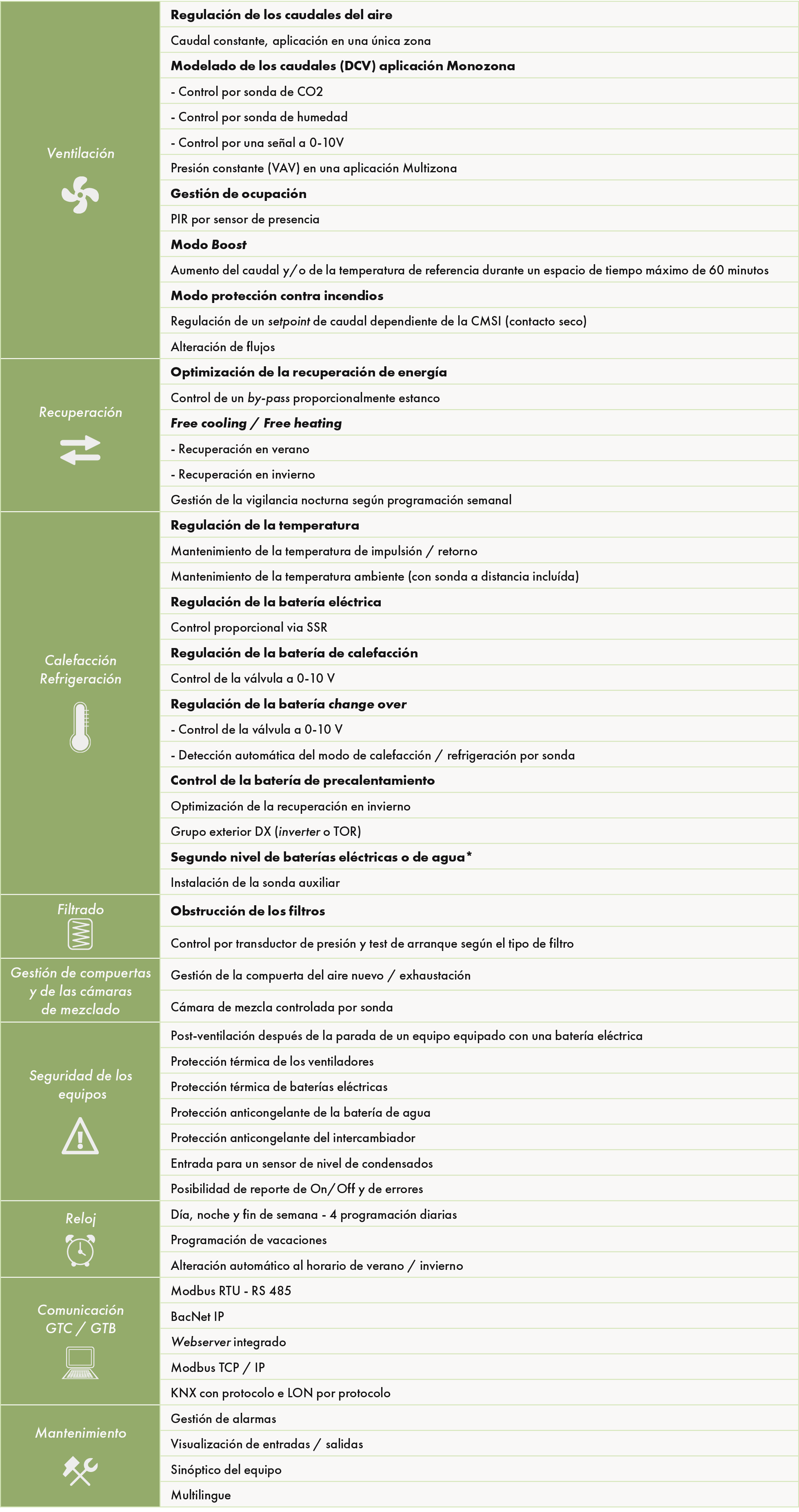

Descripción del reglamento
SELECCIÓN
CURVAS DE SELECCIÓN
- Los valores presentados en las curvas de selección consideran un filtro de ePM1 del 60% (F7) en la insuflación y un filtro gravimétrico del 90% (M5) en el retorno.
- El coeficiente SFP define la potencia específica del ventilador en kW por m³/h.
- Para determinar el consumo de energía P [kW], aplique la siguiente fórmula:
P [kW] = coeficiente SFP x caudal [m3/h] /3600, multiplíquelo por 2 para obtener el consumo unitario.
Modelo 400
A 250 m3/h, 200 Pa y coeficiente SFP = 0,75
P [kW] = 0,75 x 250/3600 = 0,052 kW por flujo de aire
Multiplica por dos para obtener el consumo de la unidad.
Ps [Pa]: Presión estática [Pa]
Q [m3/h]: velocidad de flujo [m3/h]
Modelo 600
Q [m3/h]: velocidad de flujo [m3/h]
Modelo 1400
Q [m3/h]: velocidad de flujo [m3/h]
Modelo 2000
Q [m3/h]: velocidad de flujo [m3/h]
Las curvas de selección que se presentan aquí son indicativas y pueden sufrir cambios según la evolución de la gama France Air: consúltenos para obtener más información.
EFICIENCIA TÉRMICA
- De acuerdo con la norma EN 308, en las siguientes condiciones:
- Aire exterior: T = - 7°C; RH = 90%
- Aire interior: T=20°C; HR= 50%
Q [m3/h]: velocidad de flujo [m3/h]
INSTALACIÓN
ACCESORIOS
Caixa de picagens Plate Box® 95 2
Configurable.
Caixa de mistura Plate Box® 95 2
Sonda de CO₂
Entre 0 y 1100 ppm y entre 0 y 2000 ppm.
Consulta AQUÍconsulte la ficha del producto para obtener más información.
Sonda de QAI
Medición de la calidad del aire interior del aire ambiente.
Regulación del flujo de aire según la tasa de VOC + CO₂ + HR.
Póngase en contacto con nosotros para obtener más información.
Consulta AQUÍconsulte la ficha del producto para obtener más información.
Sonda de presença
Kit válvula 3 vias Plate Box® 95 2
Com ou sem circulador.
Equipado com válvulas de isolamento.
Protocolo de comunicação France Air
KNX, BACnet, LON.
Control remoto Oxéo® Touch2
Comando especialmente diseñado para el usuario final.
Permite ajustar el caudal, la temperatura, el arranque y la parada del equipo.
Pantalla táctil a color.
Módulo de comunicação
France Air Connect: consulte-nos para mais informações.
Registos e servomotores
Filtros ISO ePM 1 80% (F9)
Cambio de batería y batería DX
