ATRAVANCAMENTOS

‍

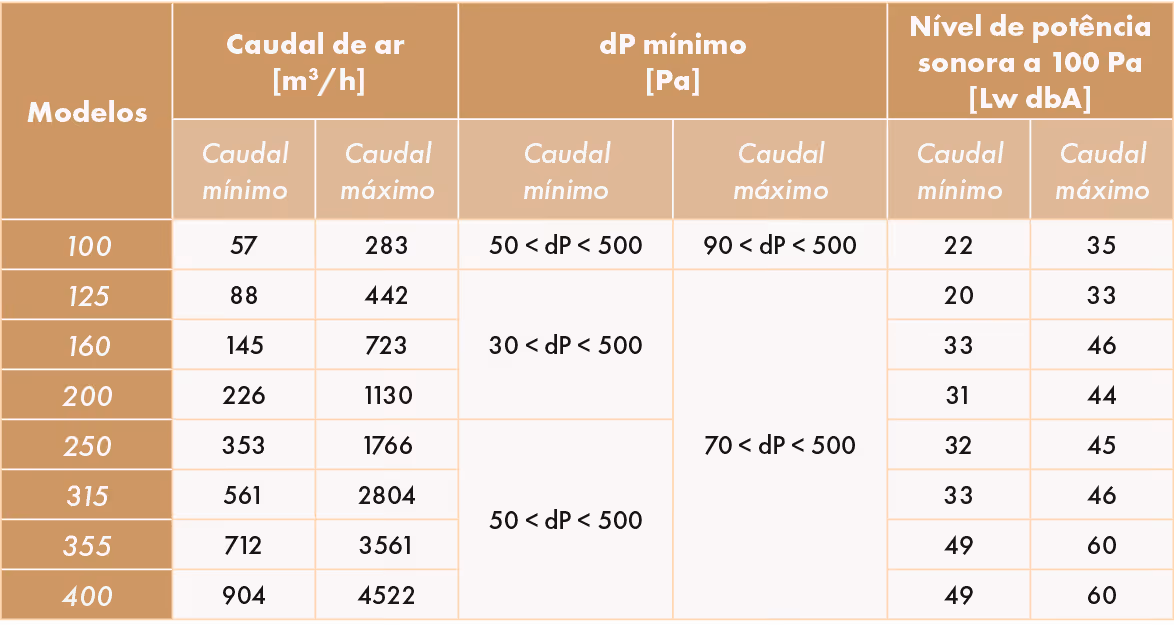

CARATERÍSTICAS TÉCNICAS

‍

ATUADOR

• Os Nix-C encontram-se disponíveis, como opção, na versão com atuador elétrico: 24 V AC/DC ou 230 V AC.
• Na versão com atuador é possível definir independentemente dois caudais diferentes, permitindo uma maior eficiência energética.

‍

CARATERÍSTICAS TÉCNICAS DOS ATUADORES ELÉTRICOS

‍

ESQUEMA DE LIGAÇÃO ELÉTRICA COM ATUADOR

‍

MODO DE OPERAÇÃO

Versão sem atuador:

1. Liberte o parafuso de bloqueio do disco com uma chave de fendas.
2. Rode o disco de caudal para a posição do caudal desejado. A seta deve coincidir com essa posição.
3. Volte a apertar o parafuso de bloqueio.

‍

Versão com atuador:

1. Desengate o atuador através do uso de um íman (amarelo) existente no marcador de posição do atuador.
2. Remova os limitadores de caudal com uma chave de fendas.
3. Rode o disco de caudal para a posição de caudal desejada. A seta deve coincidir com esse valor.
4. Coloque limitadores de caudal nas posições referentes aos caudais pretendidos para V1 e V2. Para o valor de V1, o limitador deve ser colocado mais à direita da rotação do atuador, sendo que para o valor de V2, o outro limitador deve ser instalado mais à esquerda da rotação do atuador.
