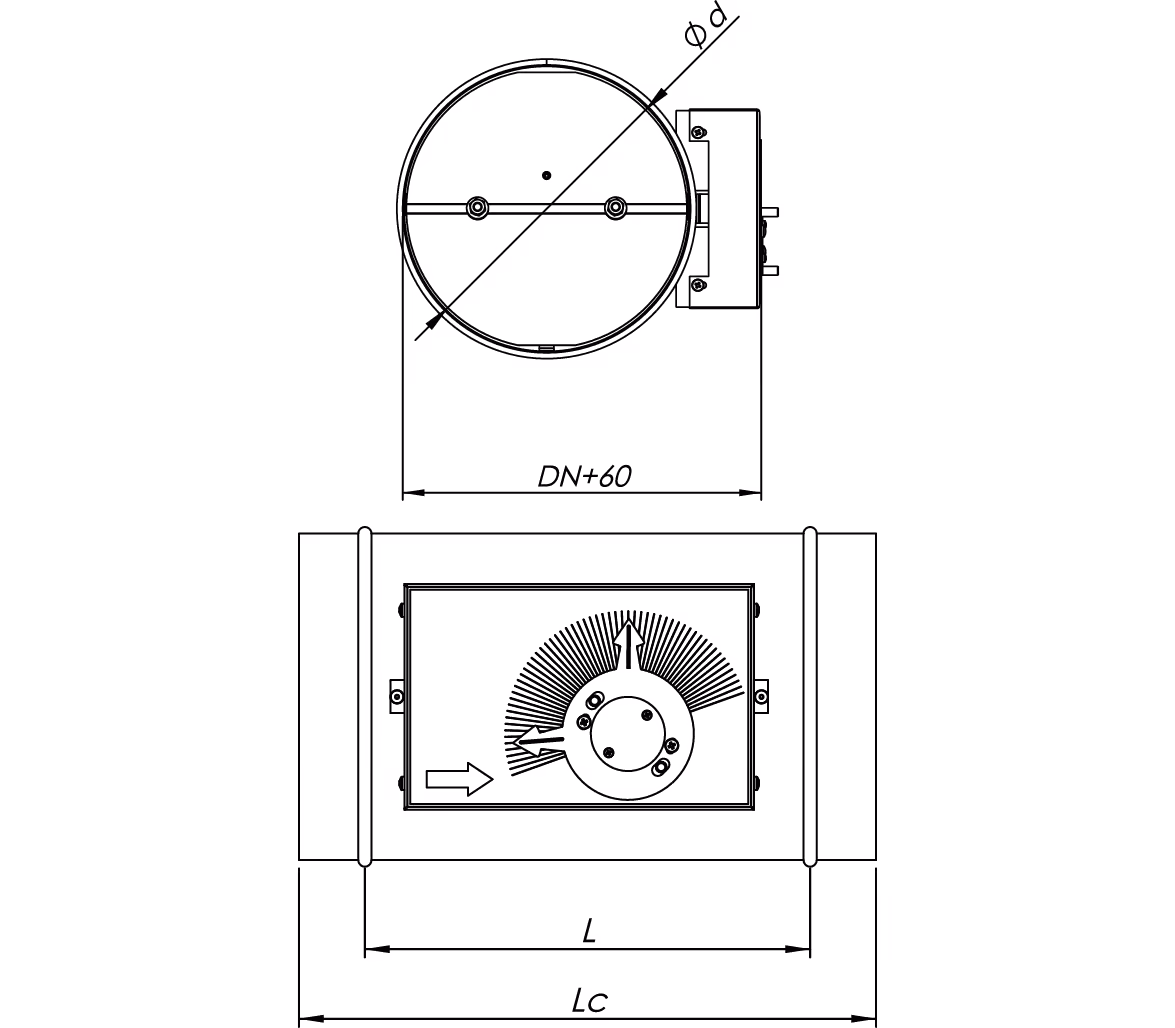

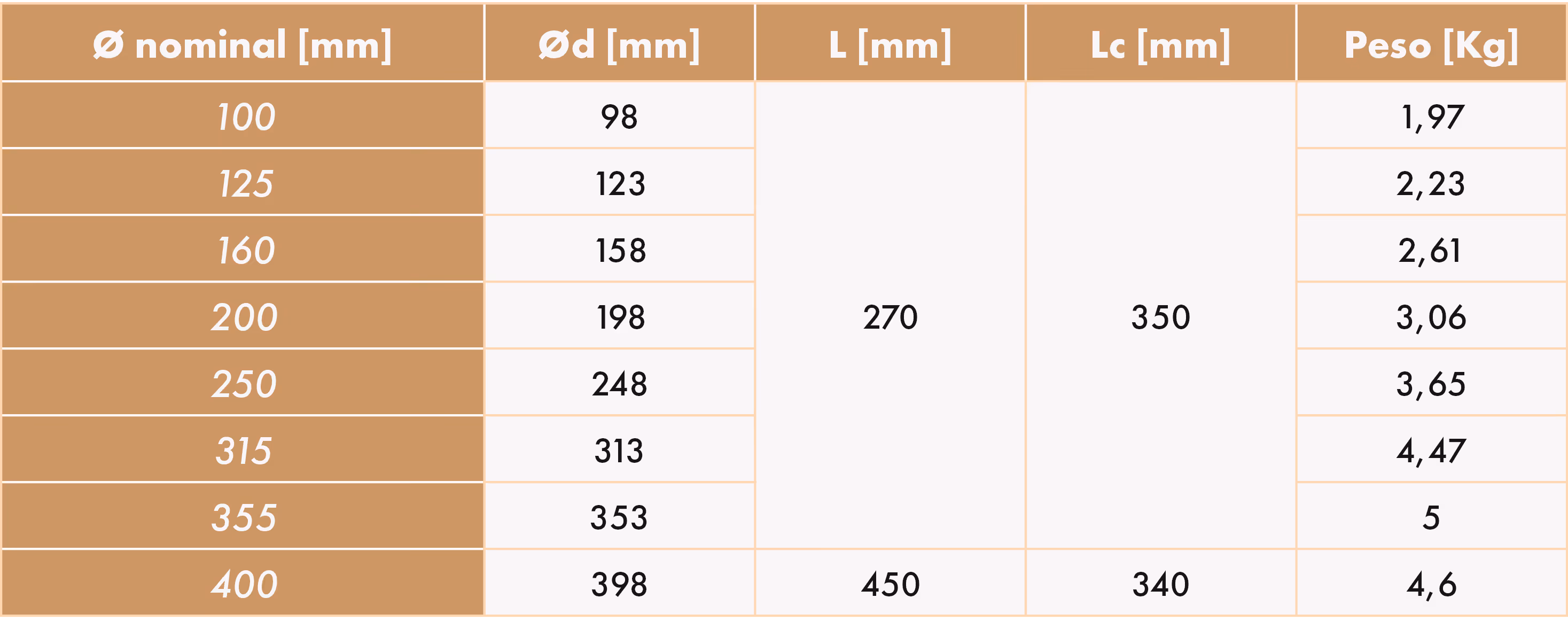

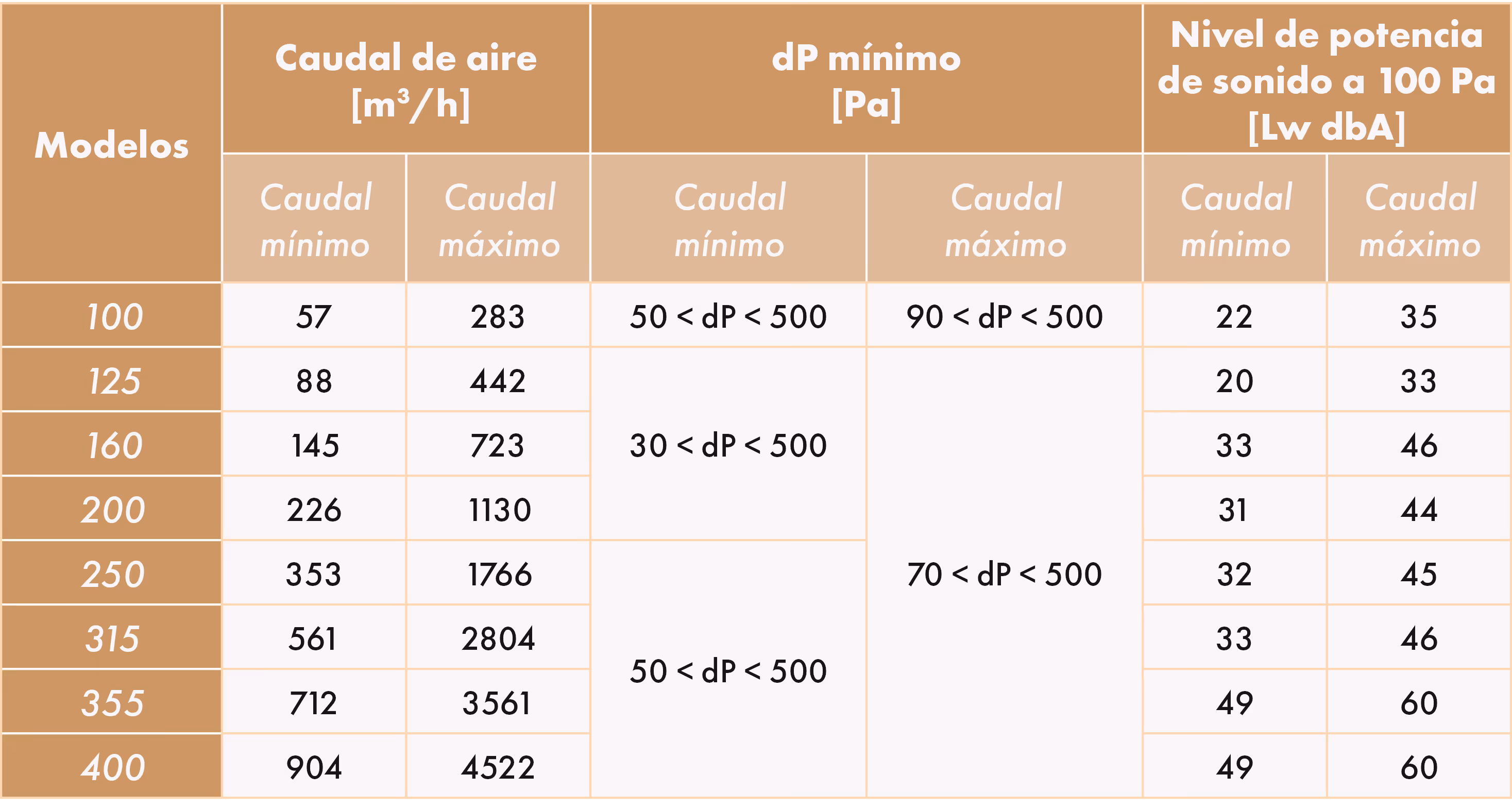

CARACTERÍSTICAS TÉCNICAS

‍

ACTUADOR

• Los Nix-C están disponibles, como opción, en la versión con actuador eléctrico: 24 V AC/DC o 230 V AC.
• En la versión con actuador es posible definir de forma independiente dos caudales diferentes, lo que permite una mayor eficiencia energética.

‍

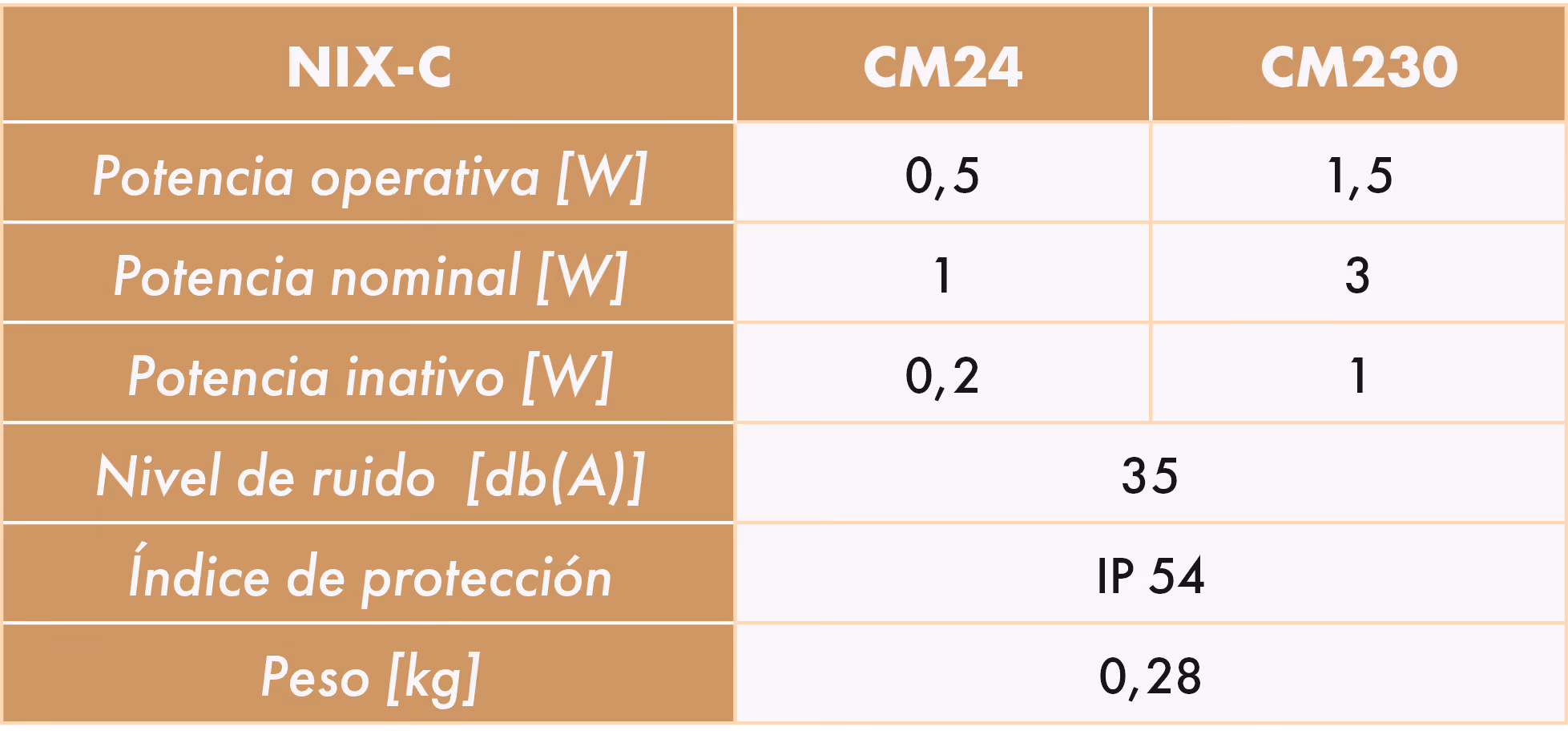

CARACTERÍSTICAS TÉCNICAS DE LOS ACTUADORES ELÉCTRICOS

‍

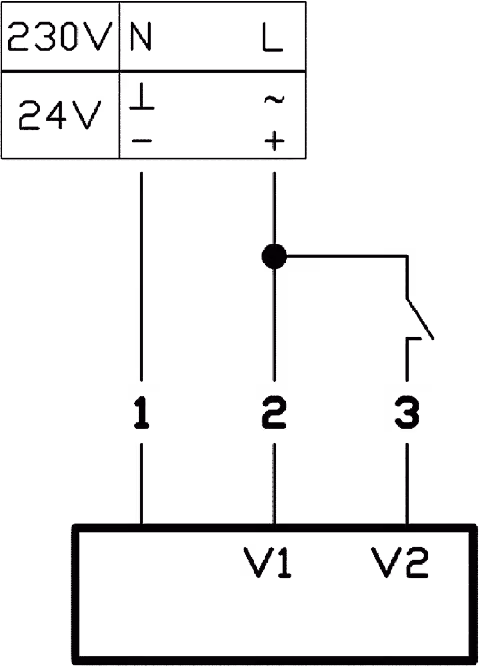

ESQUEMA DE CONEXIÓN ELÉCTRICA CON ACTUADOR

‍

MODO DE OPERACIÓN

Versión sin actuador:

1. Suelte el tornillo de bloqueo del disco con una llave ranurada.
2. Gire el disco de flujo hasta la posición de flujo deseada. La flecha debe coincidir con esta posición.
3. Vuelva a apretar el tornillo de bloqueo.

‍

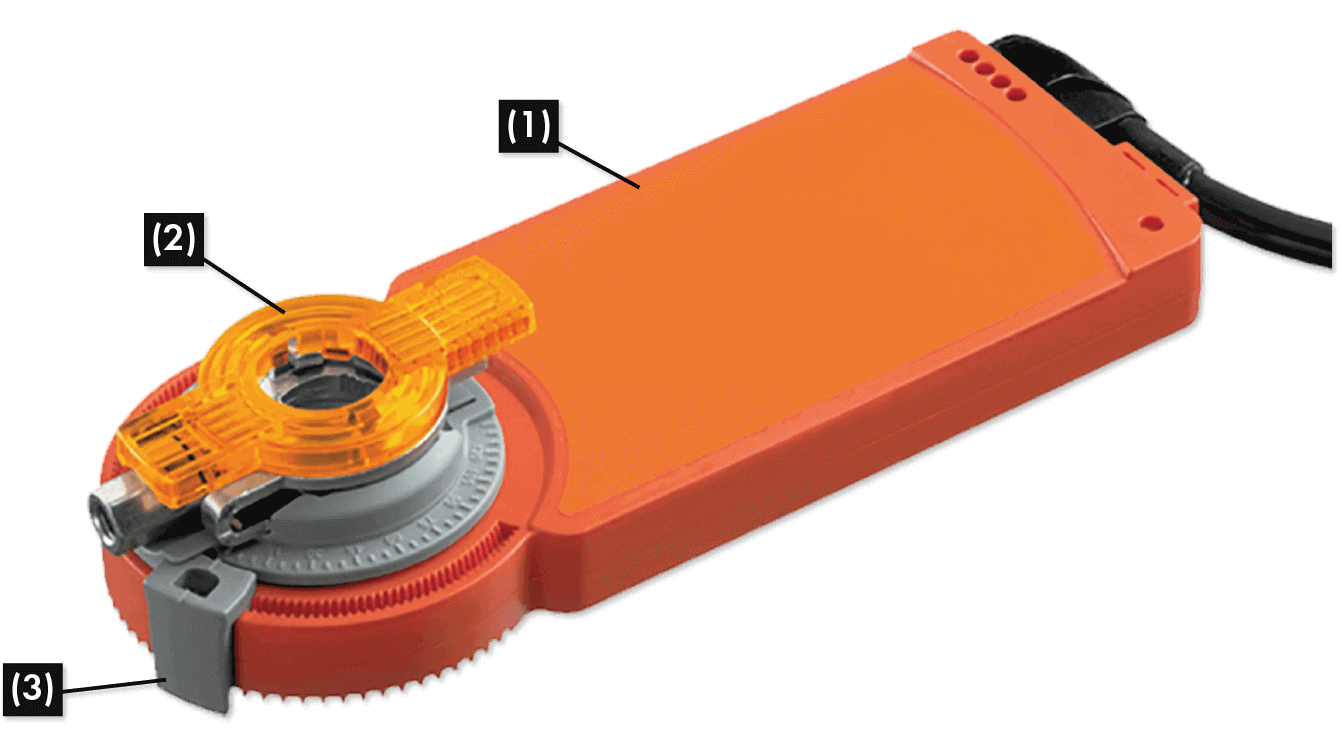

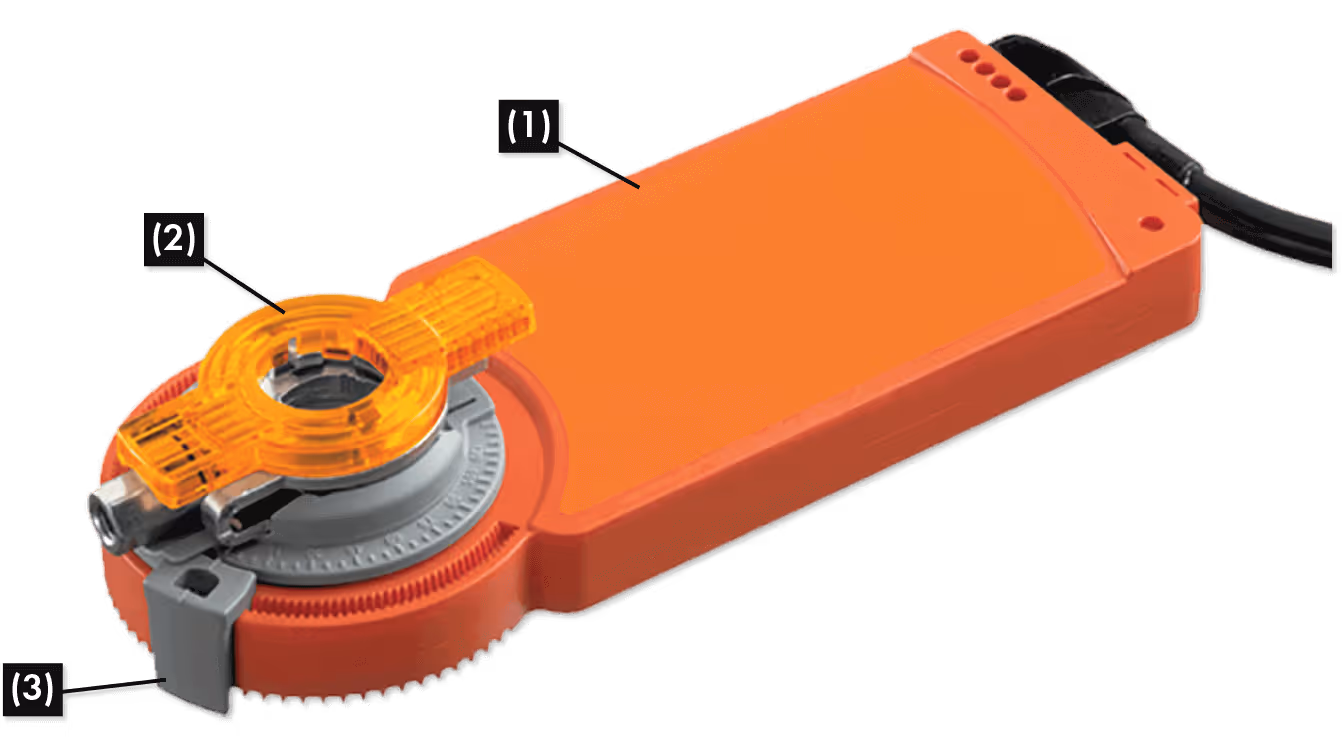

Versión con actuador:

1. Desconecte el actuador utilizando un imán (amarillo) en el marcador de posición del actuador.
2. Extraiga los limitadores de flujo con una llave ranurada.
3. Gire el disco de flujo hasta la posición de flujo deseada. La flecha debe coincidir con este valor.
4. Coloque los limitadores de flujo en las posiciones correspondientes a los caudales previstos para V1 y V2. Para el valor de V1, el limitador se colocará más a la derecha de la rotación del actuador, y para el valor de V2, el otro limitador se instalará más a la izquierda de la rotación del actuador.
