Modulys® Play

unidade de tratamento de ar unidirecional compacta

This is some text inside of a div block.
No items found.

Vantagens

Unidade compacta.
Elevado desempenho energético.
Gama de opções de módulos adicionais acopláveis.
Controlo standard totalmente integrado.

No items found.

DESCRIÇÃO TÉCNICA

GAMA
  • 9 modelos standard até 34000 m³/h; para caudais superiores consulte-nos.
  • Cada unidade é composta por um módulo principal e, sempre que necessário,
    por um ou mais módulos adicionais.

Módulo principal:

  • Duas opções de ventilação:
    EC: Motores EC Fan (IE4).
    PM: Motores de Magnetos Permanentes (IE4).
  • Até dois níveis de filtragem.
  • Quadro de potência e comando

Módulos adicionais acopláveis:

  • CW: bateria arrefecimento água fria.
  • DX: bateria arrefecimento expansão direta.
  • HCW: bateria reversível água (2 tubos).
  • HCDX: bateria reversível expansão direta.
  • HW: bateria de aquecimento a água quente.
  • HE: bateria de aquecimento elétrica.
  • HUM: humidificação.
  • SA: atenuadores acústicos.
  • FIL: filtros adicionais.
DESIGNAÇÃO
APLICAÇÃO / UTILIZAÇÃO
  • A designação resume a informação de cada elemento constituinte da unidade. É obtida através do software de seleção em função dos constituintes da unidade e respetivas características.
CONSTRUÇÃO / COMPOSIÇÃO

Envolvente:

  • A unidade é construída através de uma estrutura interna até ao modelo 70 ou estrutura externa em perfis de alumínio para os modelos superiores.
  • Os painéis são duplos com isolamento em lã mineral com 45 mm de espessura (λ = 0,036 W/mk), envolvidos em aço galvanizado pelo interior e pelo exterior em aço galvanizado com posterior termo lacagem de 80 mícron de poliéster epóxi (sistema duplex).
  • Como opção os painéis podem ser ambos termo lacados ou inox.
  • Possível esquema de termo lacagem com camada base adicional de 45 mícron de fosfato de zinco, perfazendo uma camada total de 125 mícron.
  • Construção higiénica certificada de acordo com a norma VDI 6022.

Módulo Principal:

Admissão:
  • Equipado com registos com laminas em alumínio extrudido com junta de vedação, exteriores. Possibilidade de proteção do registo por grelha de admissão e proteção para ligação a conduta.
  • Registos acionados por atuadores, para fecho em caso de paragem ou para equilíbrio de caudais no caso de mistura (no ar novo).
  • Painel inferior pintado de série, e sistema de fixação de filtros em aço inox, para uma maior resistência à corrosão.
Filtros:
  • Insuflação: Equipada de um pré-filtro (G4 ou M5) e um filtro de bolsas até F9.
  • Estado de colmatação dos filtros medido por transdutor de pressão, com indicação do nível de colmatação em % no display.
Ventilador:
  • Ventilador do tipo plug fan, centrífugos com pás à reação.
  • Motores com variação de velocidade do tipo EC (IE4) ou PM (IE5).
  • Medição e variação do caudal de forma a manter o caudal ou pressão constante (opção VAV).
Quadro de potência e comando:
  • Quadro com todas as funcionalidades para o funcionamento em segurança da unidade e respetivos componentes.
  • Equipamentos de campo cablados. Ligação fácil e rápida entre módulos de transporte apenas com duas fichas.
  • Régua de bornes para ligação a componentes exteriores de fácil acesso.
  • Controlador de última geração com uma ampla gama de funcionalidades (consulte as páginas seguintes).

Módulos adicionais:

Bateria de arrefecimento ou reversíveis
  • Possibilidade de água ou expansão direta.
  • Construção com tubos e coletores em cobre expandidos em alhetas de alumínio, fixos a estrutura metálica em aço galvanizado. Como opção revestimento anti corrosão de Temadur 20 ou Blygold.
  • Tabuleiro de condensados em aço inox e separador de gotas em material compósito. Opção de acesso por porta dedicada.
Bateria de aquecimento
  • Possibilidade de versão a água ou elétrica.
  • Bateria a água com tubos e coletores em cobre expandidos em alhetas de alumínio, fixos a estrutura metálica em aço galvanizado. Como opção revestimento anti corrosão de Temadur 20 ou Blygold.
  • Bateria elétrica por triacs com modelação fina de potência, com alimentação independente e três termostatos de segurança.
Atenuadores acústicos
  • Composto por septos acústicos em lã de rocha, com comprimentos standard de 900 mm (-15 a -20 dB) ou 1200 mm (-20 a -25 dB), com estrutura em aço galvanizado, com espaçadores em forma de pegas para remoção através da porta de acesso.
  • Opção de revestimento com película anti desagregante Dacron.
OPÇÕES
  • Telhado para montagem exterior.
  • Diferentes materiais construtivos da unidade e seus componentes.
  • Acessórios como iluminação, óculo, manómetros, juntas flexíveis.
  • Sem controlo e respetivos acessórios integrados.
ACONDICIONAMENTO
  • Vendido à unidade.
  • Fornecido em palete, com filme de proteção plástico, dividido em diversos módulos de transporte para assemblagem em obra.

DIMENSÕES

CERTIFICAÇÃO EUROVENT

  • As unidades de tratamento de ar Modulys® Play tem certificação Eurovent, no âmbito do programa AHU (Air Handling Unit).
  • As características mecânicas foram testadas em conformidade à norma EN 1886:
  • Deformação mecânica: D1.
  • Estanquidade ao ar da estrutura: L1.
  • Fuga de derivação dos filtros: F9.
  • Fator de transmissão térmica: T2.
  • Fator de ponte térmica: TB2.

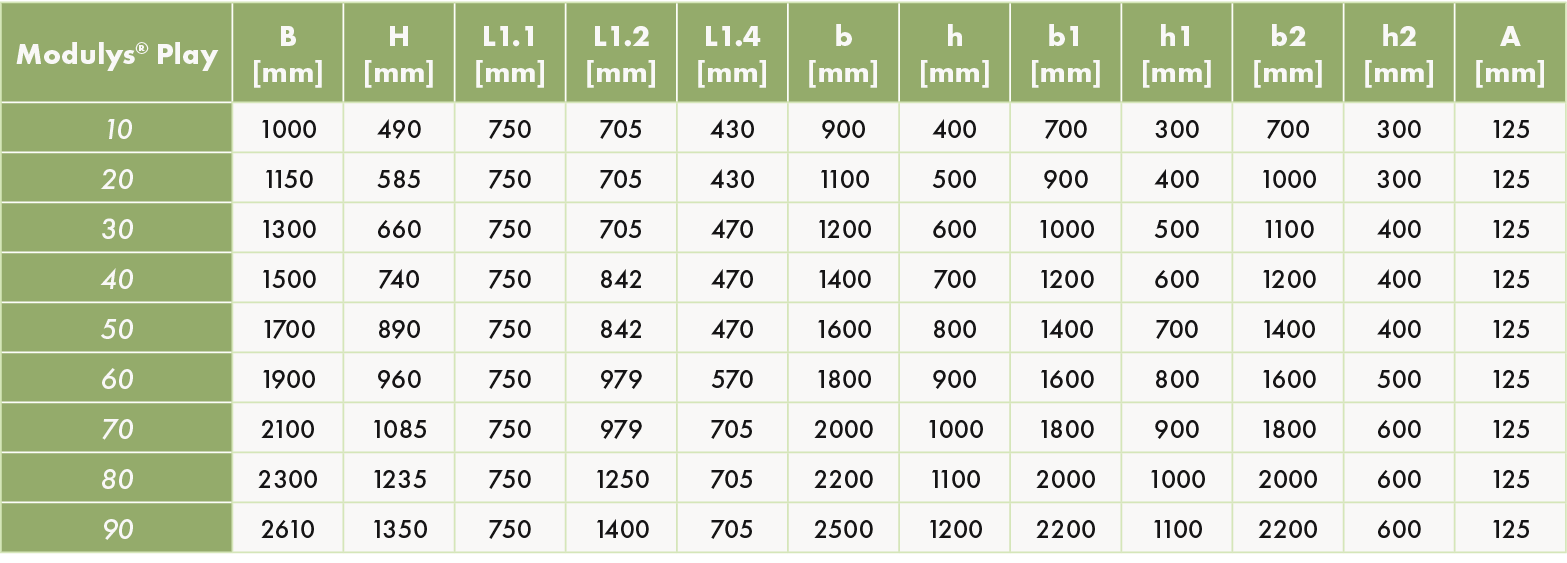

ATRAVANCAMENTOS

SELEÇÃO

GRÁFICO DE SELEÇÃO PARA MODULYS® PLAY

O gráfico de seleção aqui apresentado é indicativo e poderá passar por alterações de acordo com a evolução da gama France Air: por favor consulte-nos para mais informações.
