Modulys® Flat
unidade de tratamento de ar unidirecional modular, para instalação em teto falso
Vantagens
Unidade de baixo perfil com 355 mm de altura (adequada para instalação em teto falso).
Regulação de última geração opcional: caudal constante, caudal variável, pressão constante.
Economia energética: motor de baixo consumo EC.
Qualidade de ar e conforto térmico assegurados: até dois níveis de filtragem e dois módulos adicionais (baterias de aquecimento ou arrefecimento a água, elétrica ou expansão direta (DX), etc.).
Fácil manutenção: filtro dividido em duas partes, tal como o painel de inspeção (um para o filtro e bateria e um para o ventilador).
DESCRIÇÃO TÉCNICA
GAMA
4 modelos de ventiladores:
- Modelo 1: caudal nominal de 1200 m³/h.
- Modelo 2: caudal nominal de 1800 m³/h.
- Modelo 3: caudal nominal de 3600 m³/h.
- Modelo 4: caudal nominal de 4800m³/h.
Gama alargada de módulos de tratamento de ar:
Regulação (opção):
- Possível controlo de pressão constante, caudal variável ou caudal constante.
- Possível controlo em dois níveis de bateria e filtragem.
Outros módulos disponíveis:
- Secção vazia.
- Silencioso.
- Segundo nível de filtragem (Módulo 9).
- Caixa de mistura (Módulo 10).
DESIGNAÇÃO
APLICAÇÃO / UTILIZAÇÃO
- Aplicação para 100% de recirculação para espaços do setor terciário.
- Compensação de ar novo em cozinhas profissionais.
CONSTRUÇÃO / COMPOSIÇÃO
Envolvente:
- Estrutura em aço galvanizado com 0,8 mm de espessura.
- Painéis duplos com isolamento em lã mineral com 25 mm de espessura.
- Painel de acesso à direita de série. Painel de acesso à esquerda sob consulta.
- Classificação EN1886 D1 / L1/ T3 / TB3 / F9.
Ventilador e motorização:
- Ventilador de roda livre Plug Fan com pás à reação.
- Motor de baixo consumo EC (comutação eletrónica), alimentação de 230 V - 50 Hz.
Pré-filtro:
- Do tipo ISO gravimétrico 65% (G4) dividido em duas partes para facilitar a manutenção. ISO ePM10 50% (M5) como opção.
- Acesso ao filtro pela parte inferior da caixa.
Bateria a água:
- Tubos em cobre e alhetas em alumínio.
Bateria elétrica:
- 3 etapas.
- Proteção térmica: Klixon, automática + 60º C, manual + 90º C.
Bateria de expansão direta (DX):
- R410a.
Segundo estágio de filtragem:
- Filtro do tipo ISO ePM2.5 65% (F7) ou ISO ePM1 80% (F9).
- Acesso ao filtro pela parte inferior da caixa.
OPÇÕES
ACONDICIONAMENTO
- Vendido à unidade.
DIMENSÕES
CONFORMIDADE ERP
- A Modulys® Flat é uma UNVR (Unidade de Ventilação Não Residencial) do tipo simples fluxo e equipada com um motor ECM e velocidade variável.
- A Modulys® Flat encontra-se em conformidade com as exigências do Regulamento UE n° 1253/2014.

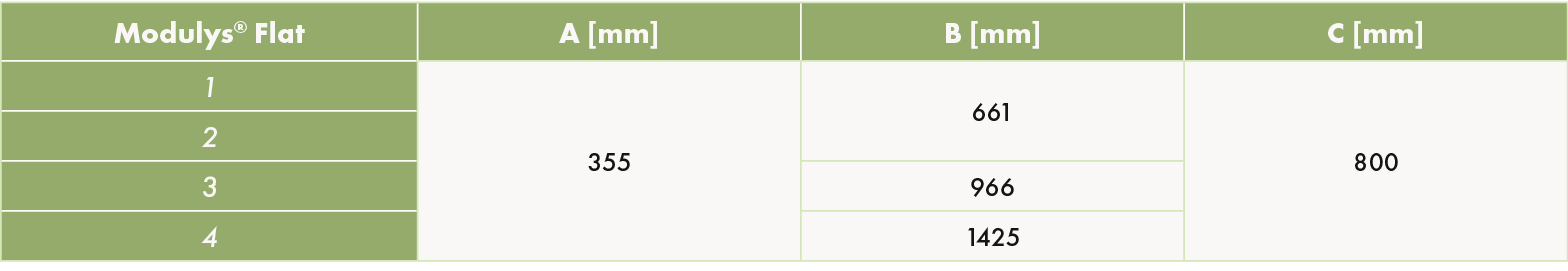

ATRAVANCAMENTOS
DIMENSÕES DAS CONEXÕES AERÓLICAS
- Modelos 1 e 2: 600 x 270 mm.
- Modelo 3: 905 x 270 mm.
- Modelo 4: 1364 x 270 mm.
PESOS DOS MÓDULOS
CARACTERÍSTICAS DAS BATERIAS

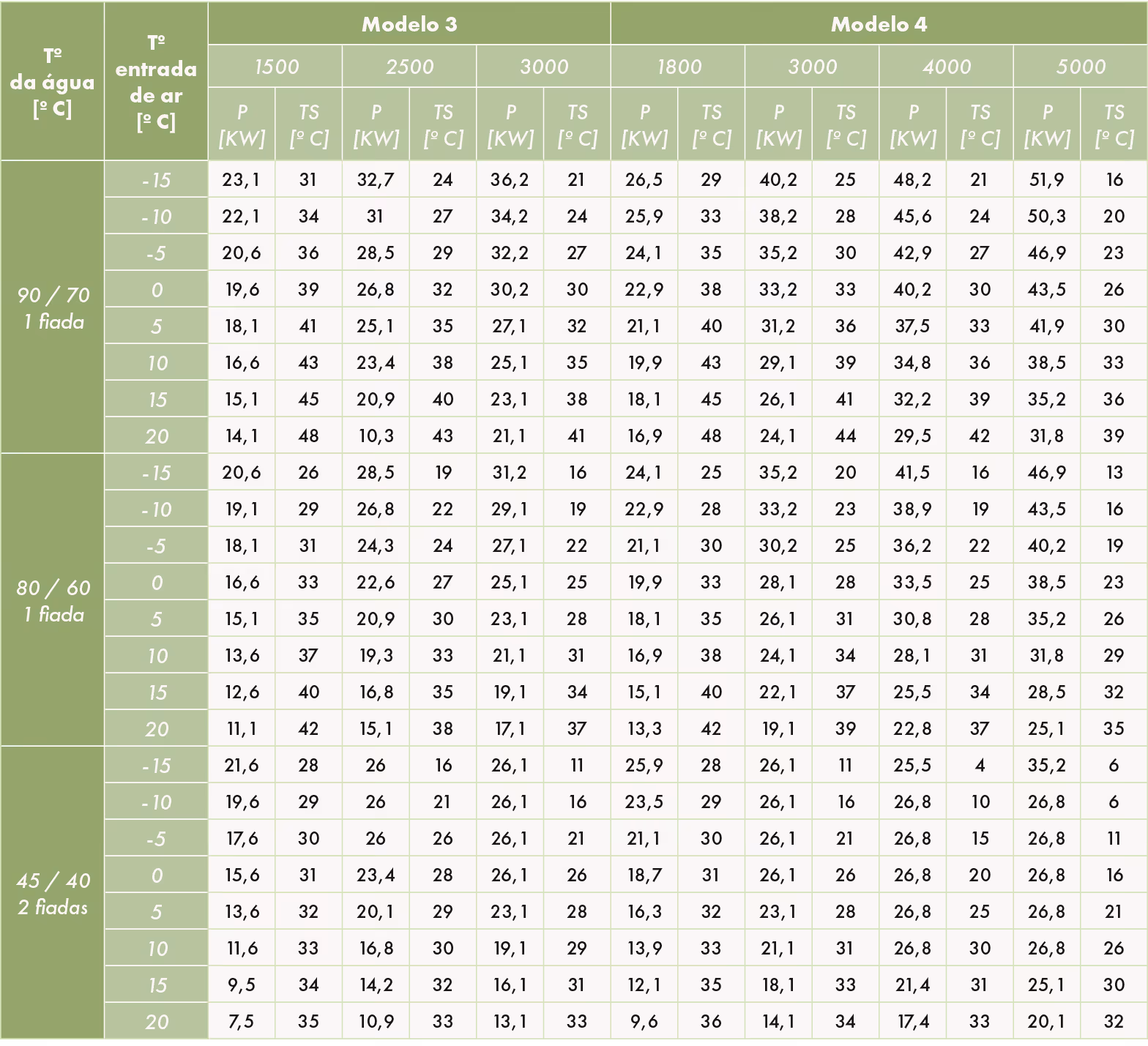

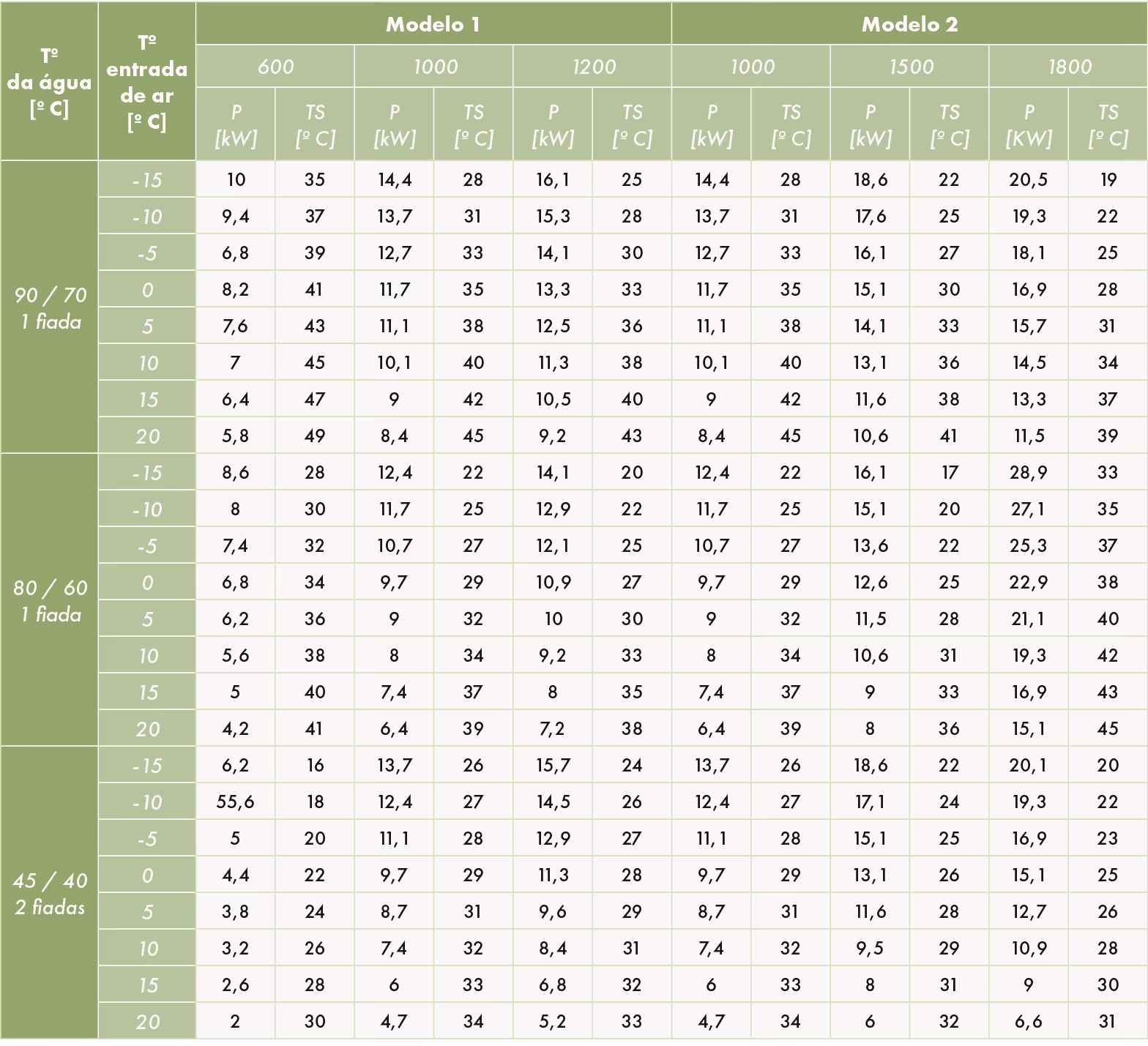

Bateria de aquecimento a água

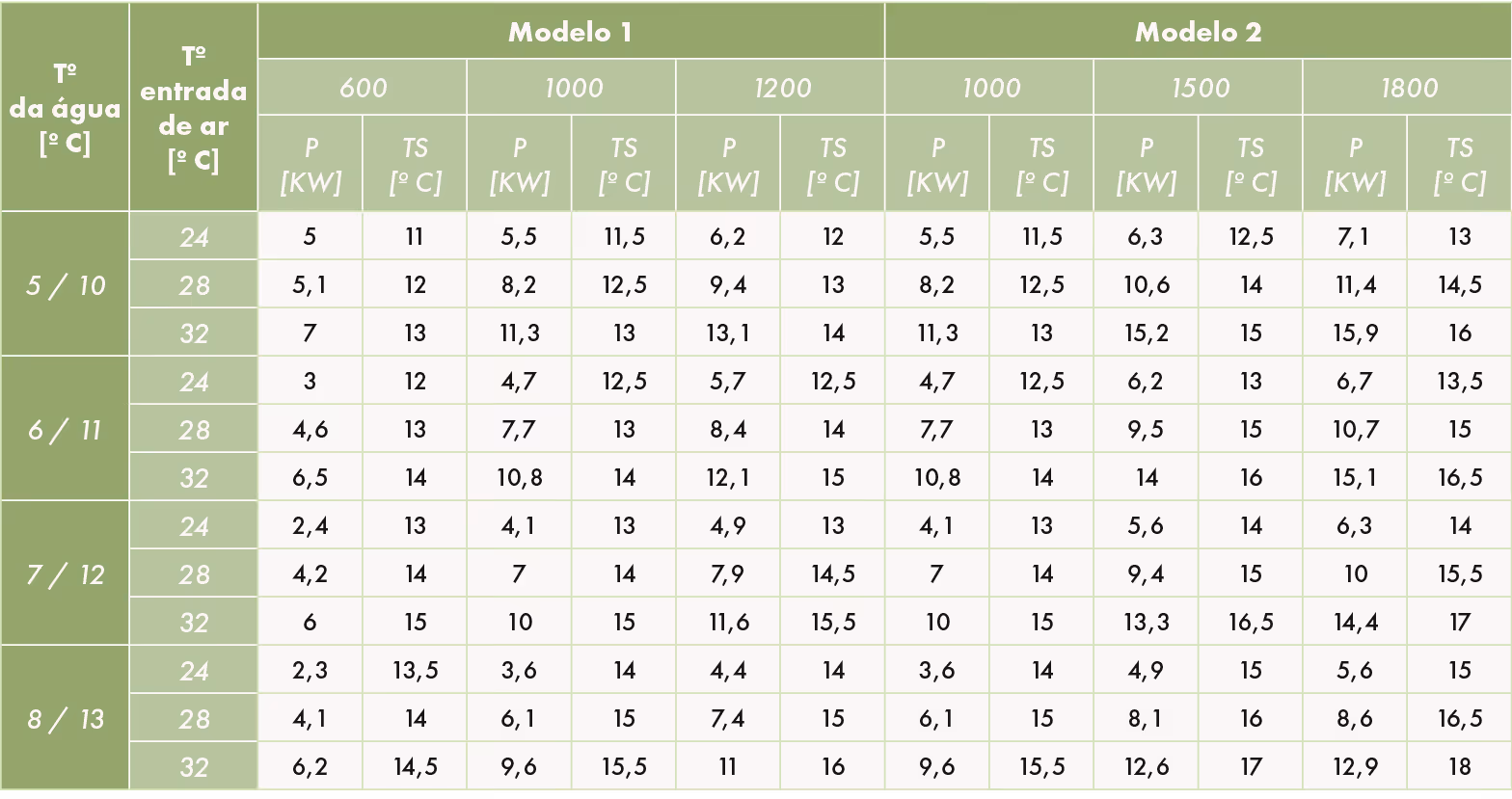

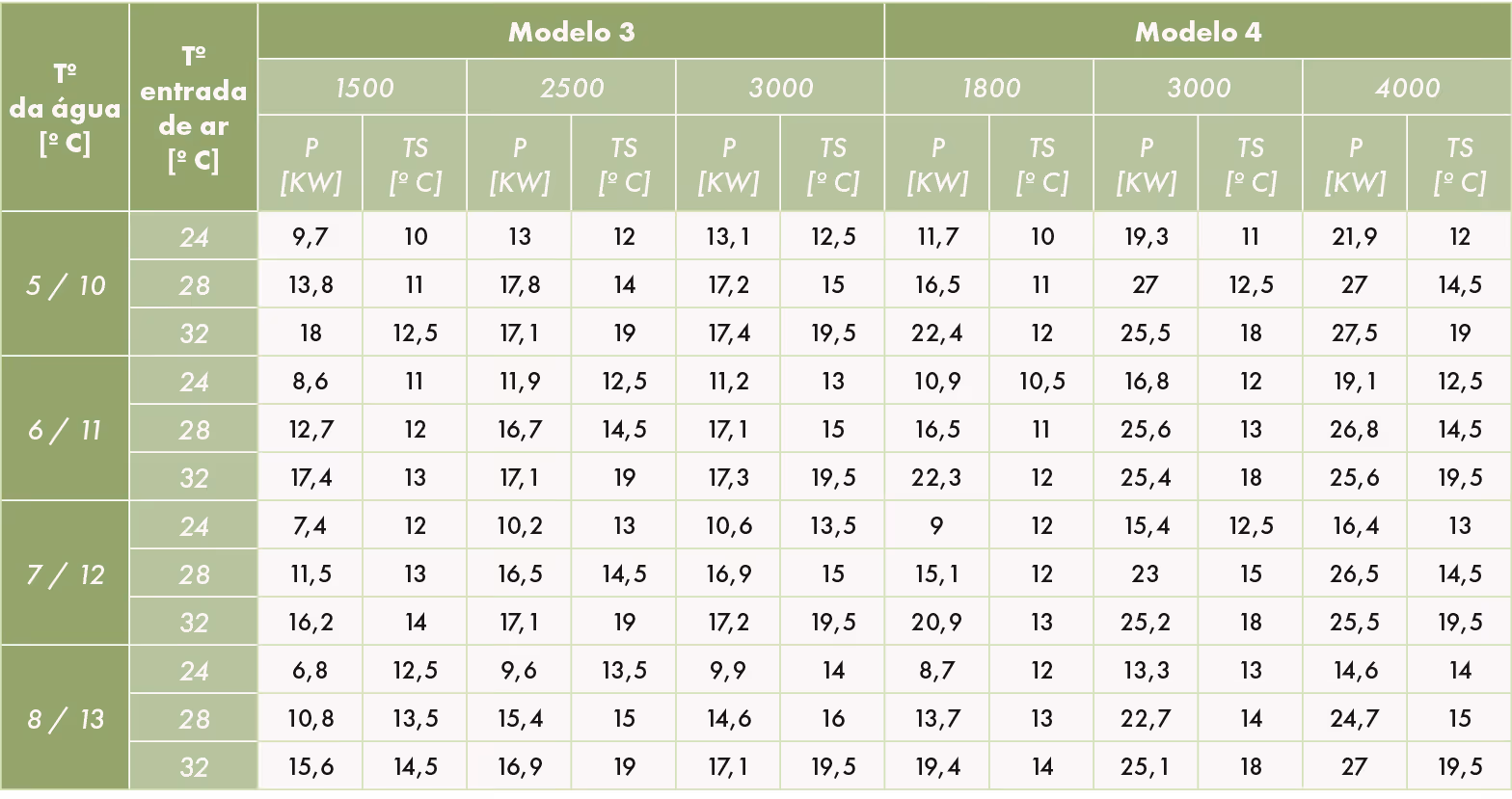

Bateria de arrefecimento a água
Bateria de expansão direta (DX)
Bateria elétrica
Alimentação geral
Alimentação da bateria elétrica

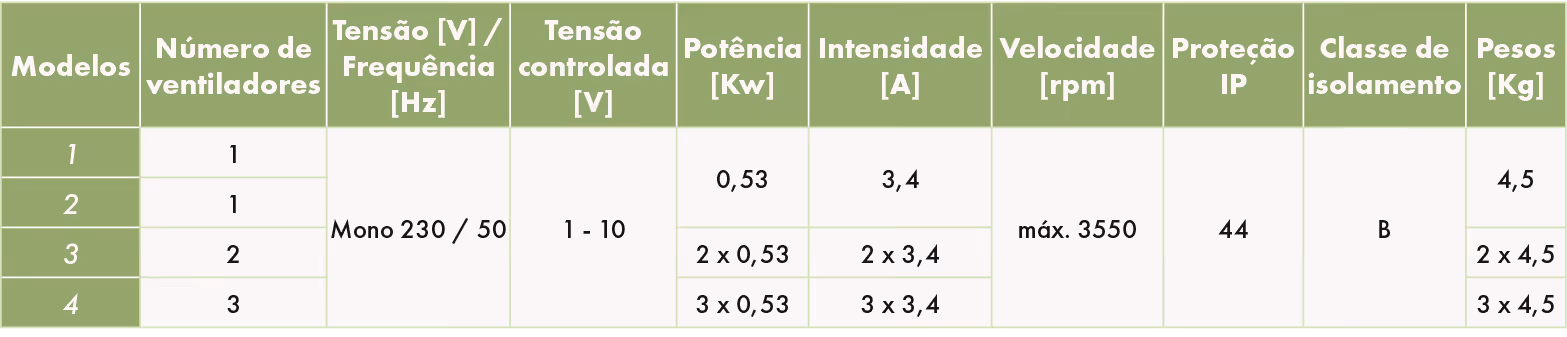

Características dos motores

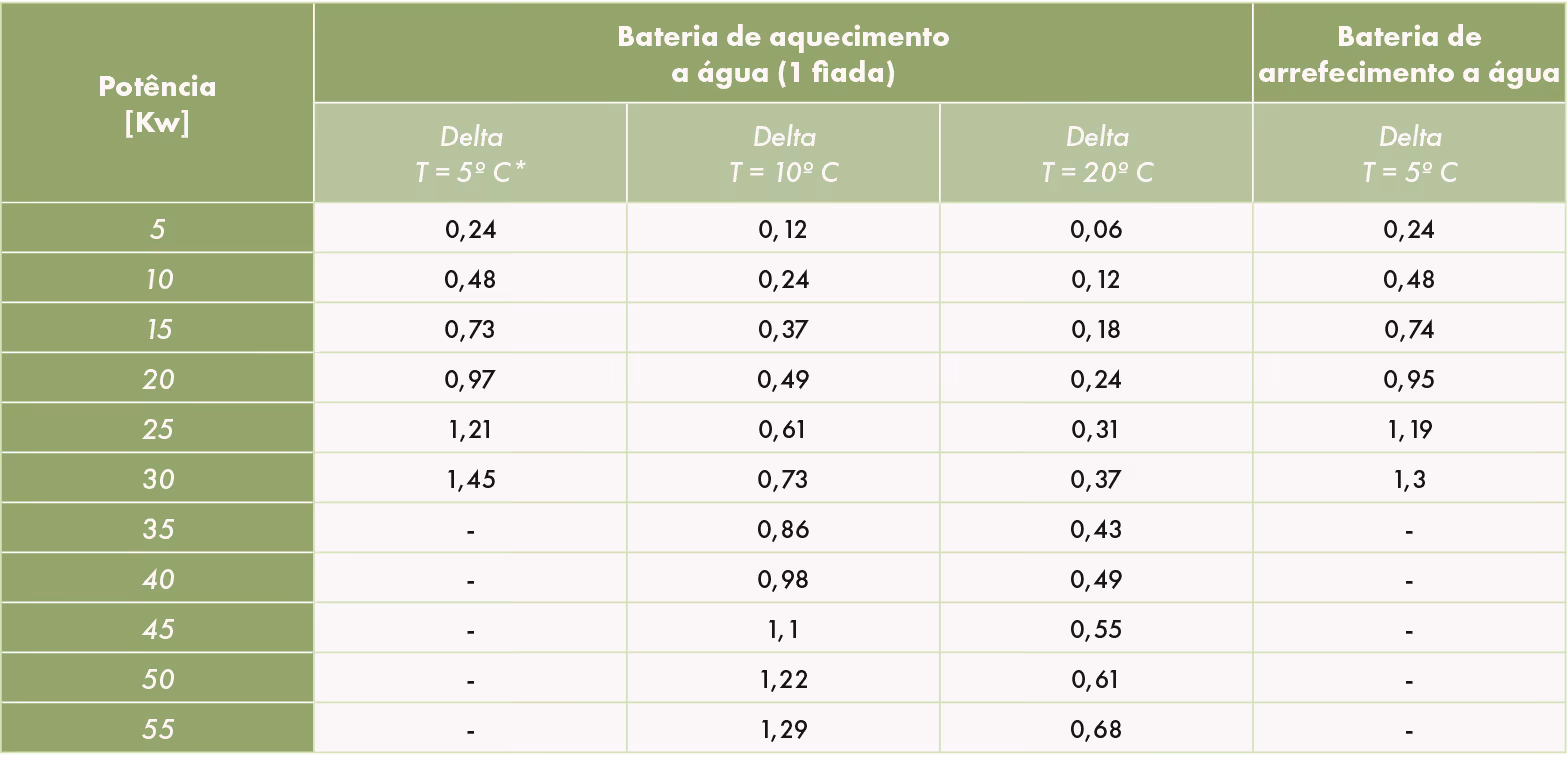

CAUDAIS DE ÁGUA
Em [l/s]
PERDAS DE CARGA NA ÁGUA
CARACTERÍSTICAS ACÚSTICAS
Nível de pressão acústica[Lp(A)] à distância de 1m
REGULAÇÃO
- O controlo do equipamento tanto pode ser realizado a partir do comando à distância como no sistema de supervisão do edifício.
Comando à distância tátil a cores:
- O comando remoto permite definir os parâmetros de funcionamento e visualizar os alarmes.
- O cabo de ligação será, no máximo, de 50 m.
- Comprimento fornecido de base: 10 m.
Comando à distância para o utilizador final (opcional):
- 3 parâmetros configuráveis: temperatura +/-, caudal +/-, On/Off.
Solução Plug&Play com:
- Sondas de temperatura.
- 1 transdutor de pressão para os filtros.
- 2 transdutores de pressão para os modos caudal constante/pressão constante.

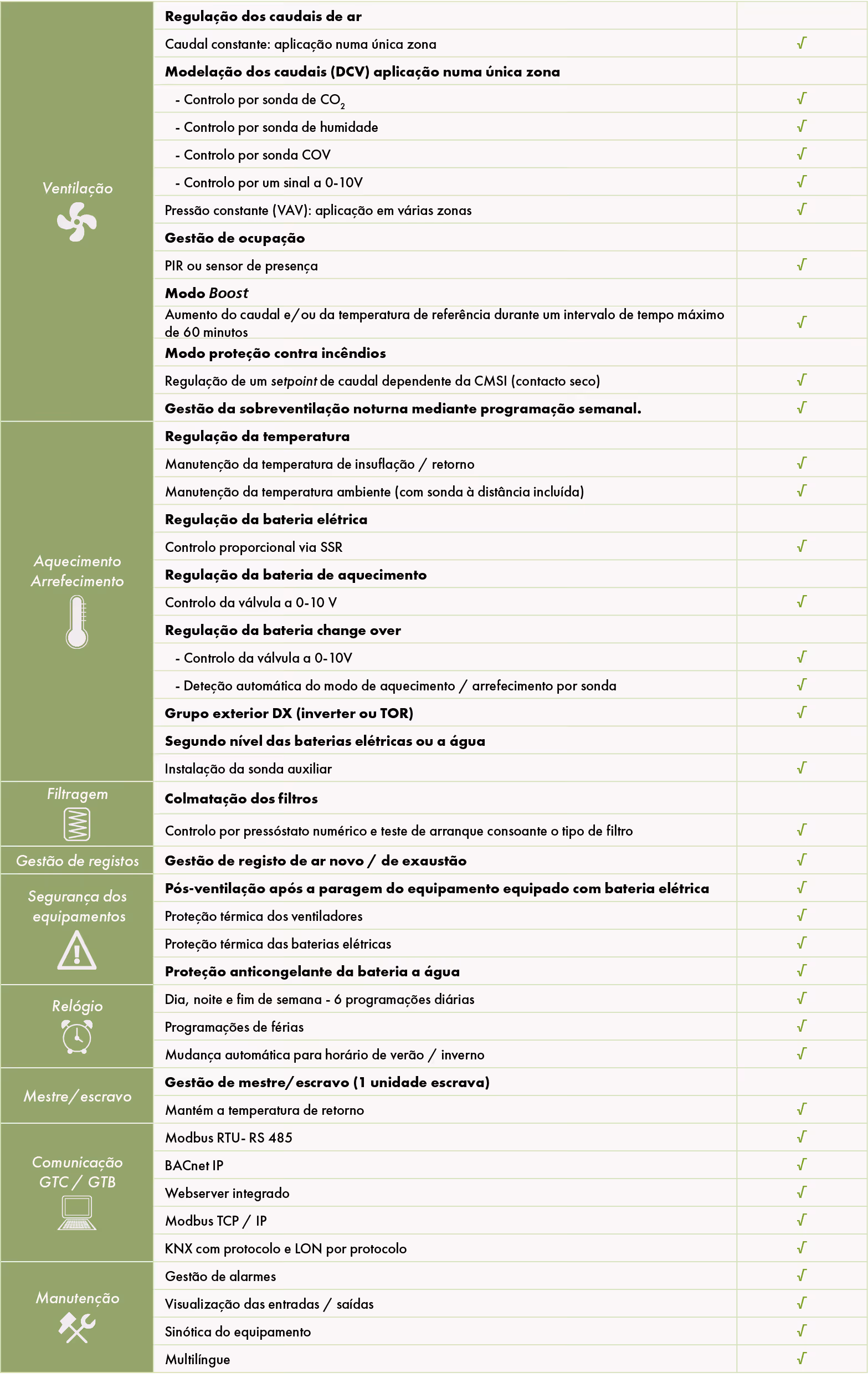

Descrição da regulação:
SELEÇÃO
CURVAS DE SELEÇÃO
Curvas do ventilador

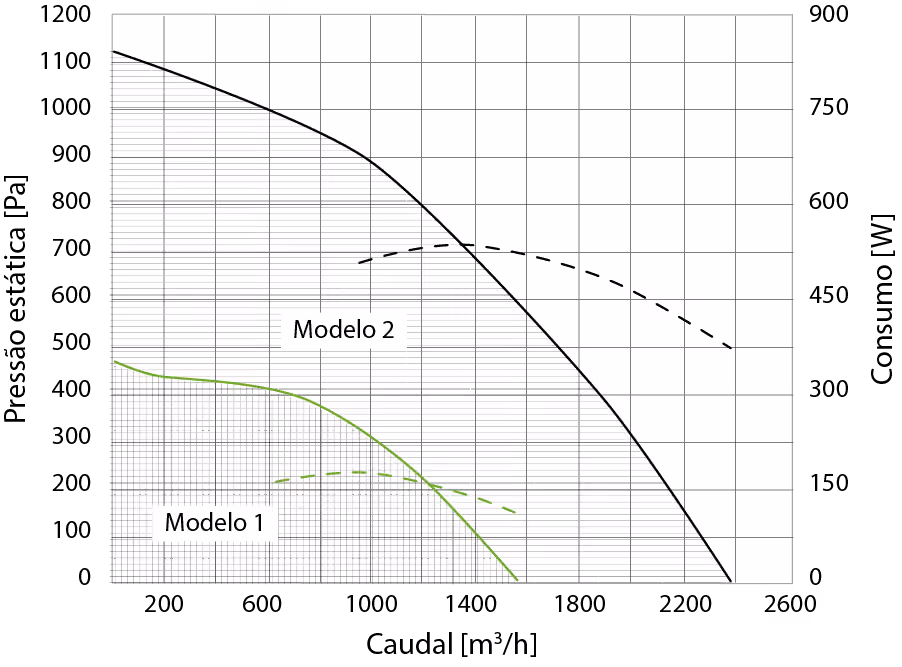

Modelos 1 e 2

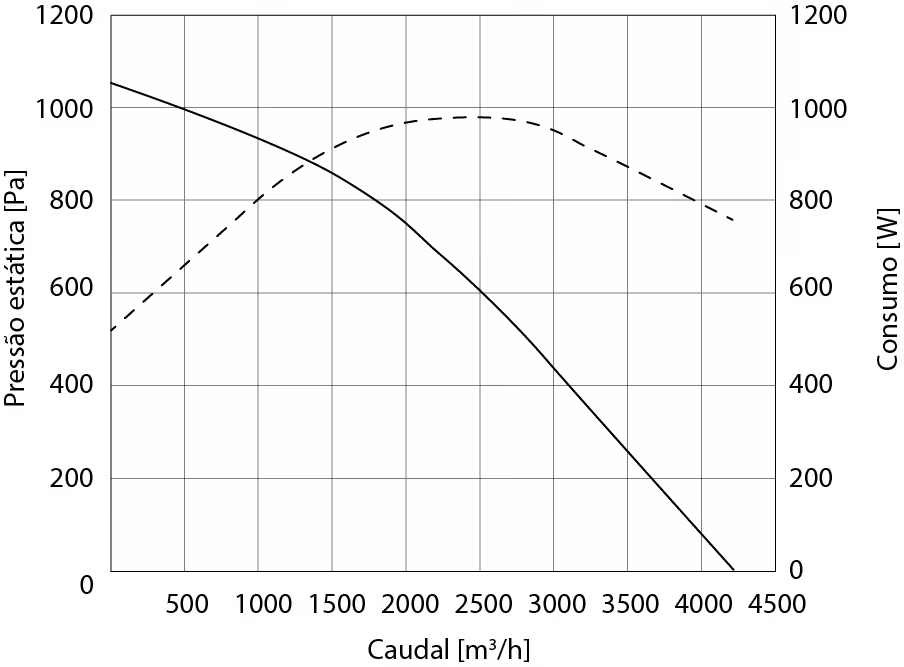

Modelo 3

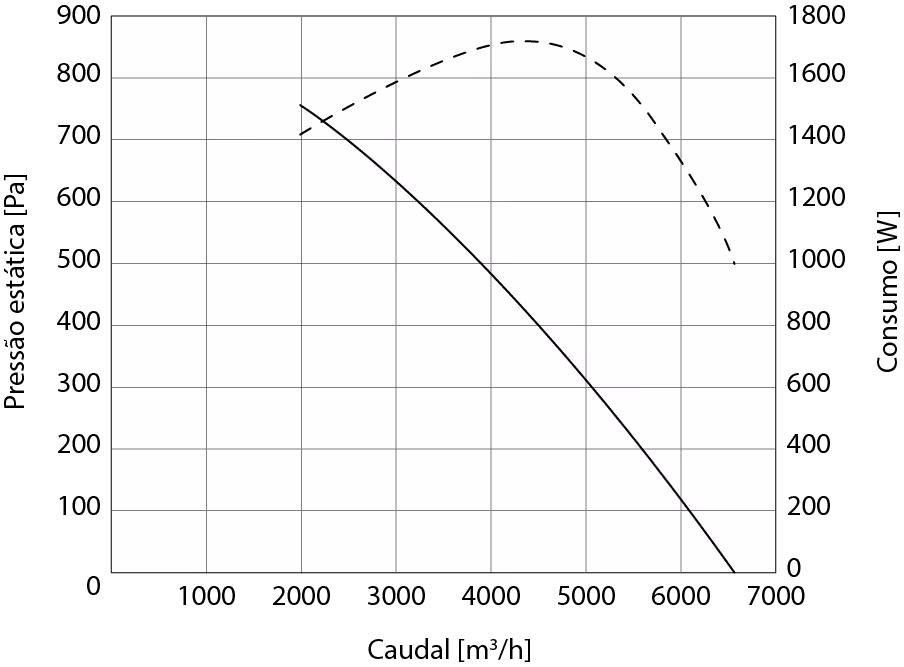

Modelo 4
As curvas de seleção aqui apresentadas são indicativas e poderão passar por alterações de acordo com a evolução da gama France Air: por favor consulte-nos para mais informações.

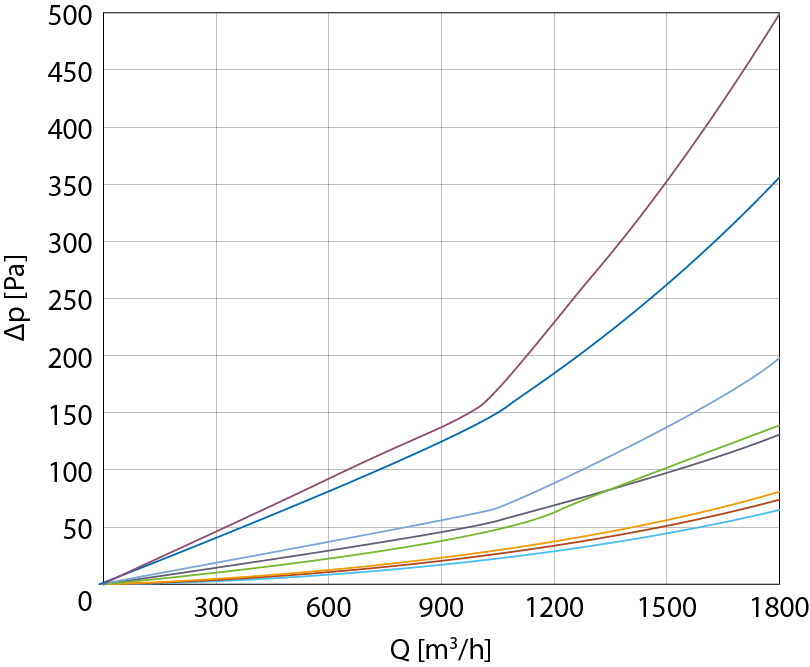

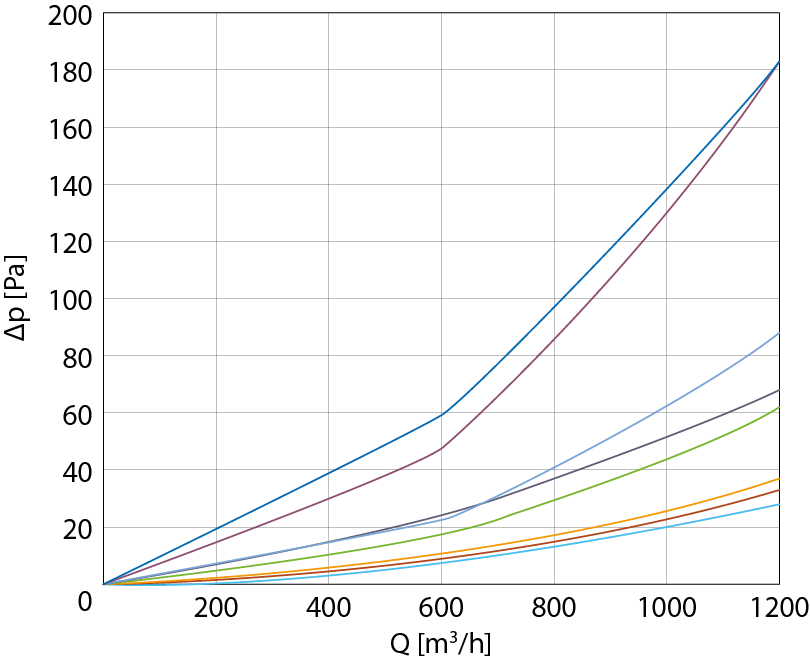

Perdas de carga no ar
Modelo 1
Modelo 2
Modelo 3
Modelo 4
As curvas de seleção aqui apresentadas são indicativas e poderão passar por alterações de acordo com a evolução da gama France Air: por favor consulte-nos para mais informações.
INSTALAÇÃO
ACESSÓRIOS
Protocolo de comunicação
KNX, LON.
Sonda de presença
Sondas de QAI
Modelos PM 2,5 e Inteligente.
Sonda de CO₂
Entre 0-1100 ppm e 0-2000 ppm.
Consulte AQUI a ficha de produto para mais informações.
Válvula de 3 vias + servomotor
Incluído na versão com regulação, opcional na versão sem regulação.
Registo de ar novo
Servomotor para registo disponível (TOR 230 V).
Pleno multipicagens com virolas circulares
Modelo 1 e 2: 3 x Ø 160 mm.
Modelo 3: 3 x Ø 200 mm.
Modelo 4: 4 x Ø 200 mm.
Comando à distância Oxéo® Touch2
Comando especialmente concebido para o utilizador final.
Permite o ajuste de caudal, a temperatura, o arranque e paragem do equipamento.
Ecrã tátil a cores.
