Modulus® Flat
unidad modular unidireccional de tratamiento de aire, para instalación en falsos techos
Ventajas
Unidad de perfil bajo con 355 mm de altura (apta para su instalación en falso techo).
Regulación opcional de última generación: flujo constante, flujo variable, presión constante.
Ahorro de energía: motor EC de bajo consumo.
Calidad del aire y confort térmico garantizados: hasta dos niveles de filtración y dos módulos adicionales (baterías de calentamiento o refrigeración del agua, expansión eléctrica o directa (DX), etc.).
Fácil mantenimiento: filtro dividido en dos partes, como el panel de inspección (una para el filtro y la batería y otra para el ventilador).
DESCRIPCIÓN TÉCNICA
GAMA
4 modelos de ventiladores:
- Modelo 1: caudal nominal de 1200 m³/h.
- Modelo 2: Caudal nominal 2100 m³/h.
- Modelo 3: caudal nominal 3600 m³/h.
- Modelo 4: caudal nominal de 4200 m³/h.
Amplia gama de módulos de tratamiento de aire:
Ajuste (opcional):
- Posibilidad de control de presión constante, flujo variable o flujo constante.
- Posible control en dos niveles de batería y filtrado.
Otros módulos disponibles:
- Sección vacía.
- Silencioso.
- Segundo nivel de filtrado (Módulo 9).
- Caja de mezclas (Módulo 10).

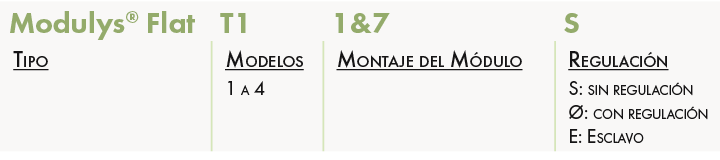

DESIGNACIÓN
APLICACIÓN/USO
- Solicitud de recirculación del 100% para espacios del sector terciario.
- Nueva compensación de aire en cocinas profesionales.
CONSTRUCCIÓN/COMPOSICIÓN
Cubierta:
- Estructura de acero galvanizado con 0,8 mm de espesor.
- Paneles dobles con aislamiento de lana mineral de 25 mm de grosor.
- Panel de acceso a la derecha de serie. El panel de acceso de la izquierda está disponible bajo petición.
- Clasificación EN1886 D1/L1/T3/TB3/F9.
Ventilador y motorización:
- Ventilador de rueda libre Plug Fan con almohadillas reactivas.
- Motor EC de bajo consumo (conmutación electrónica), fuente de alimentación de 230 V - 50 Hz.
Prefiltro:
- De tipo ISO, el 65% gravimétrico (G4) se divide en dos partes para facilitar el mantenimiento. ISO ePM10 al 50% (M5) como opción.
- Acceso al filtro por la parte inferior de la caja.
Batería de agua:
- Tubos de cobre y solapas de aluminio.
Batería eléctrica:
- Etapa 3.
- Protección térmica: Klixon, automática + 60º C, manual + 90º C.
Batería de expansión directa (DX):
- R410a.
Segunda etapa de filtrado:
- Filtro de tipo ISO ePM2.5 65% (F7) o ISO ePM1 80% (F9).
- Acceso al filtro por la parte inferior de la caja.
OPCIONES
EMBALAJE
- Se vende por unidad.
DIMENSIONES
CONFORMIDAD DEL ERP
- La Modulys® Flat es una UNVR (unidad de ventilación no residencial) del tipo de flujo simple y equipada con un motor ECM y velocidad variable.
- Modulys® Flat cumple con los requisitos del Reglamento de la UE n.º 1253/2014.
DIMENSIONES
(2) Vista desde arriba
DIMENSIONES DE LAS CONEXIONES AÉREAS
- Modelos 1 y 2:600 x 270 mm
- Modelo 3:905 x 270 mm.
- Modelo 4:1364 x 270 mm.

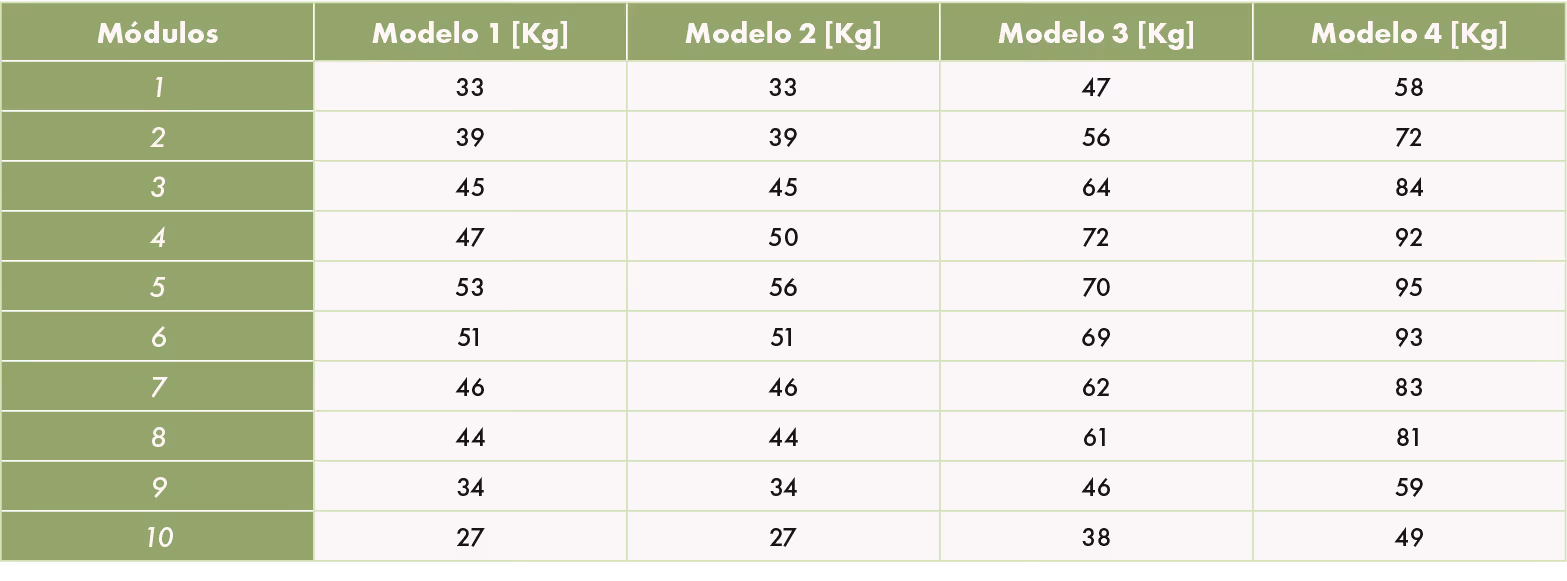

PESOS DE LOS MÓDULOS
CARACTERÍSTICAS DE LAS BATERÍAS

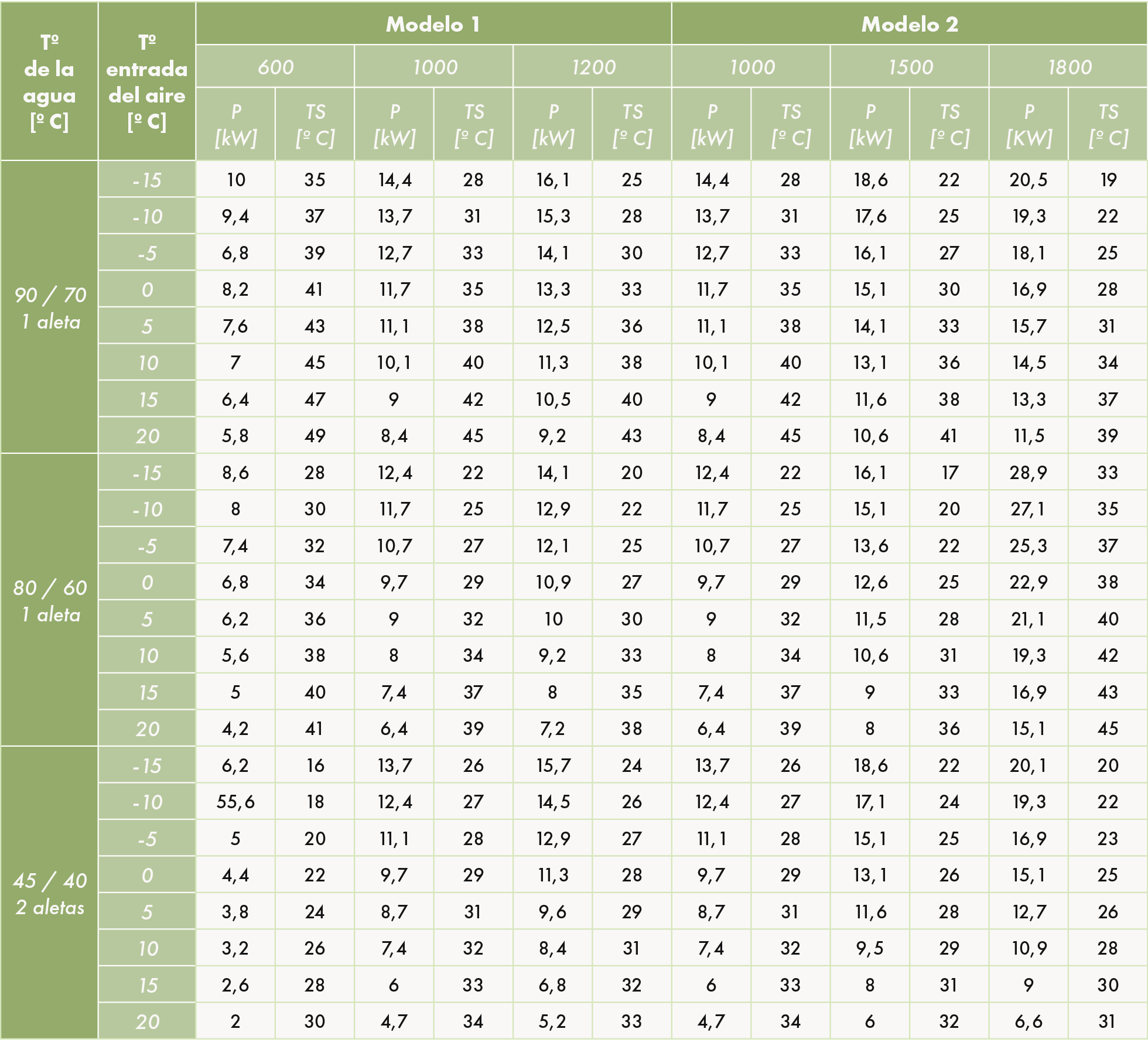

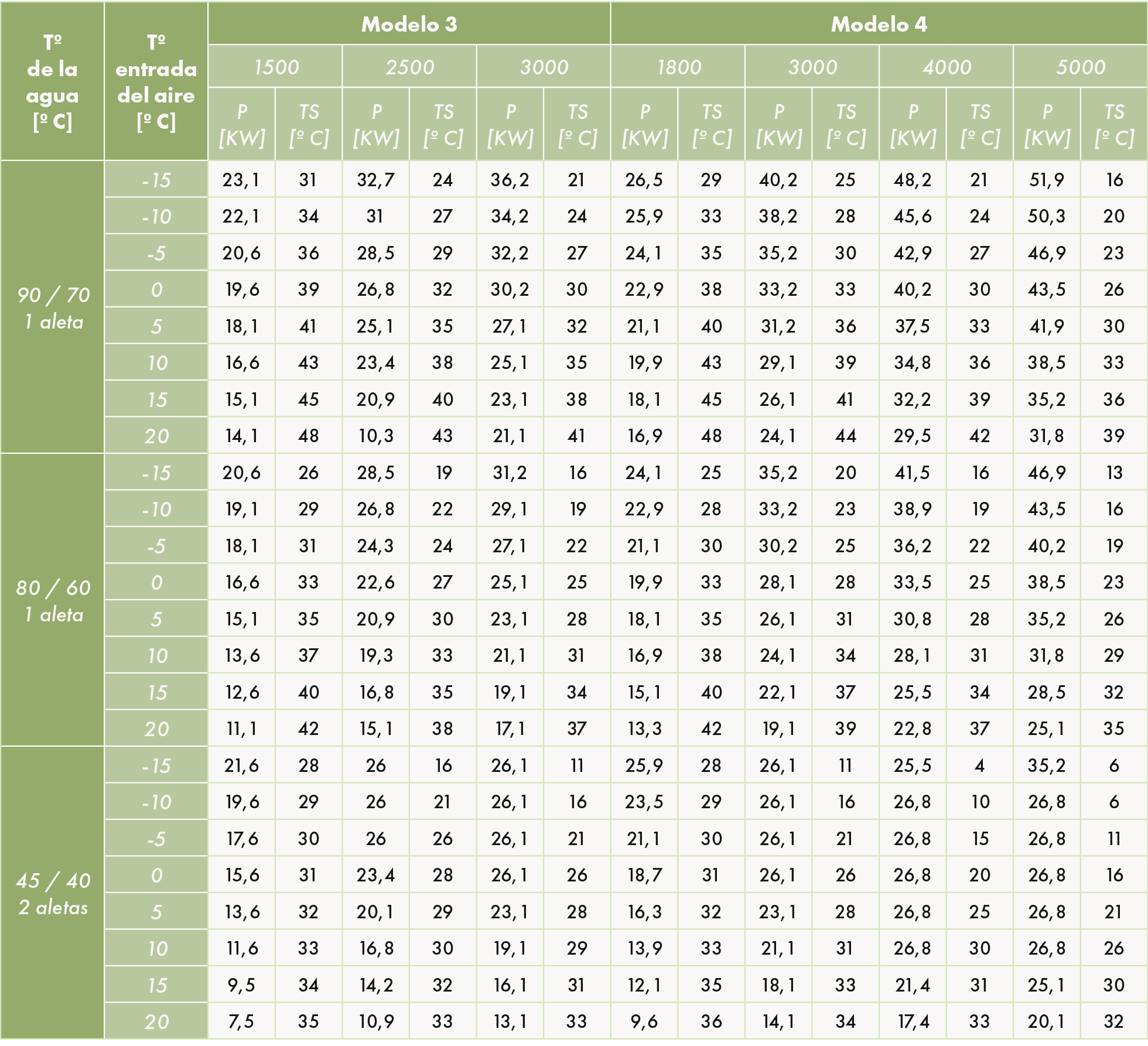

Batería de calefacción de agua

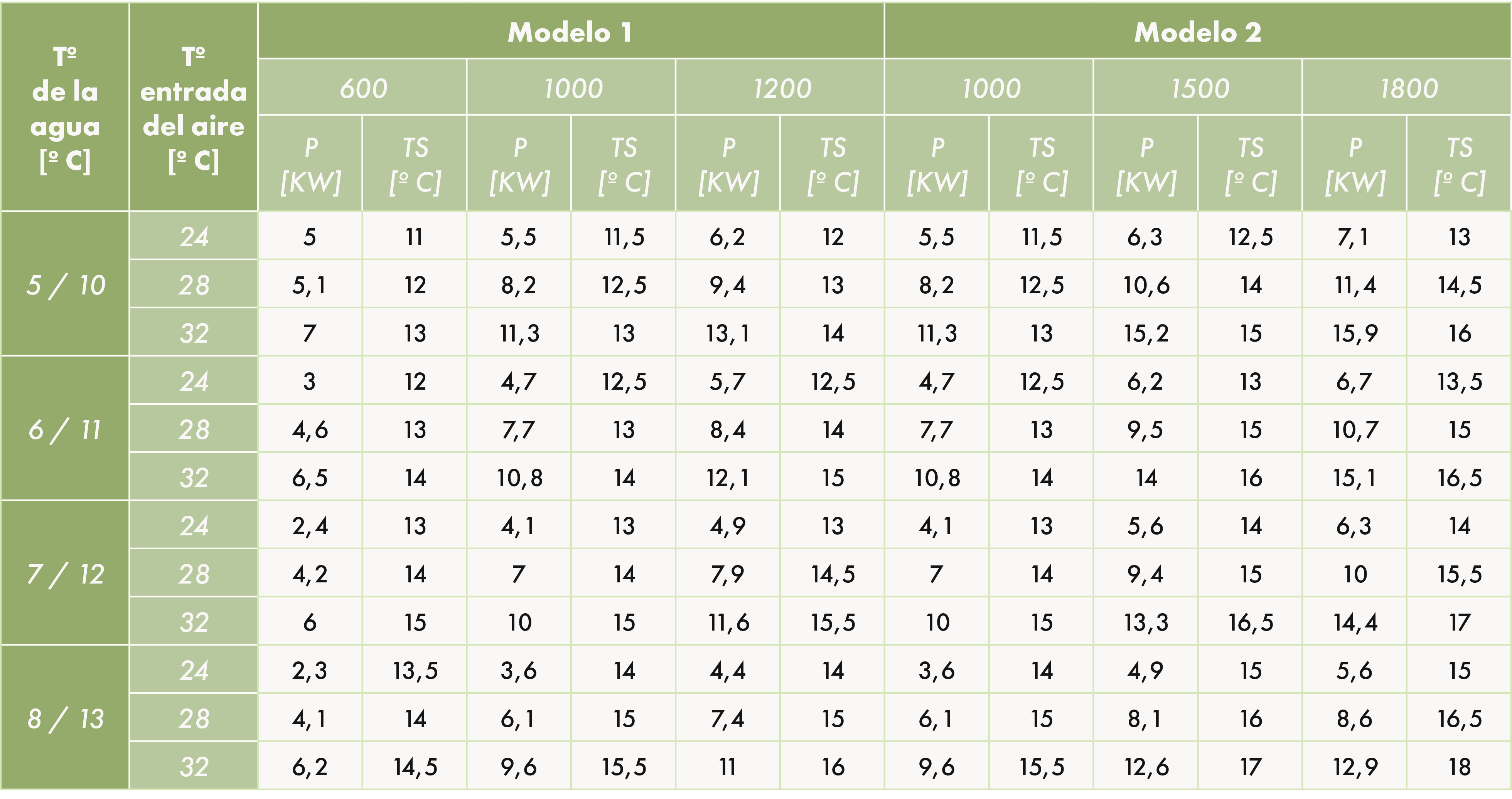

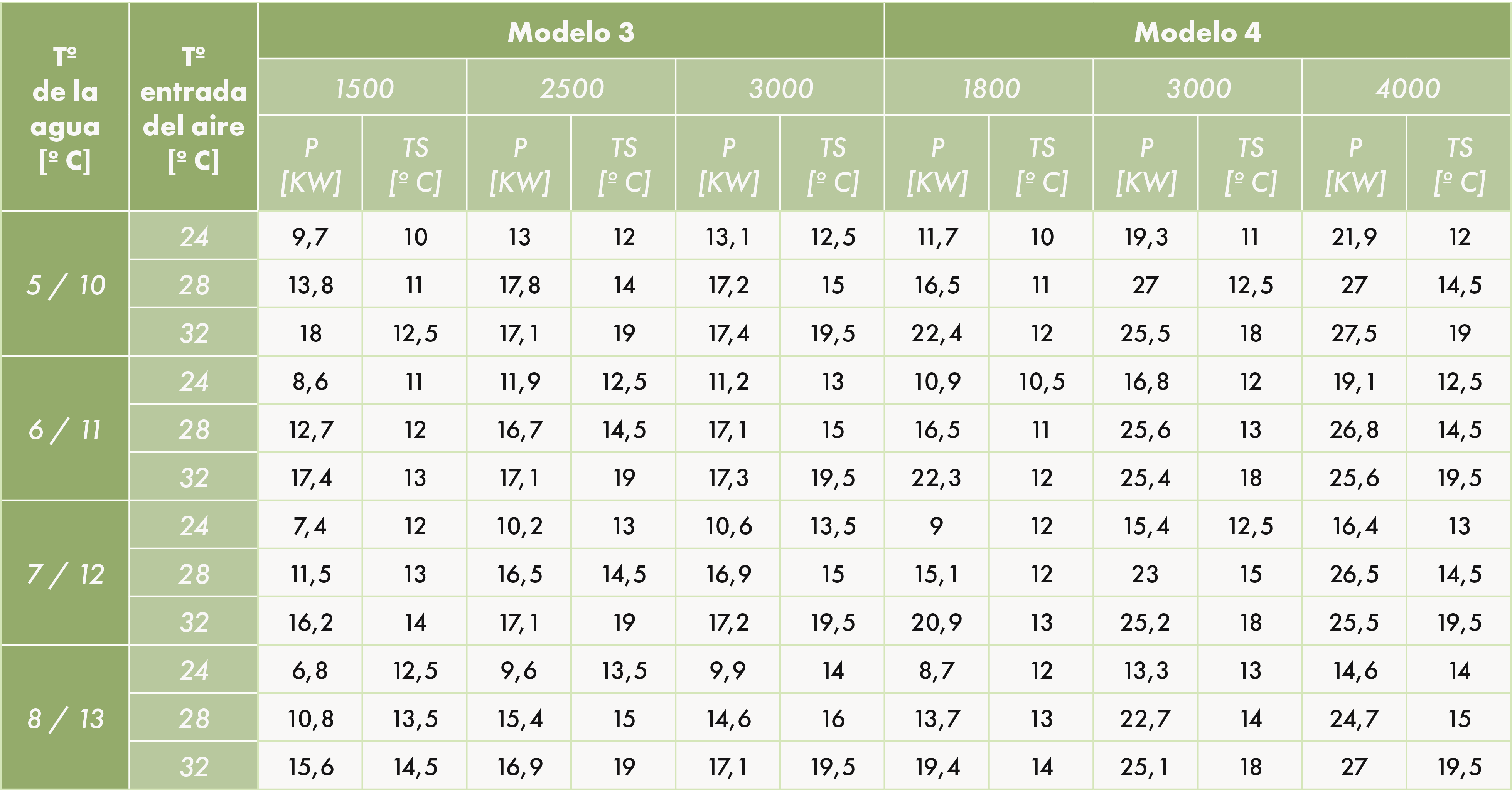

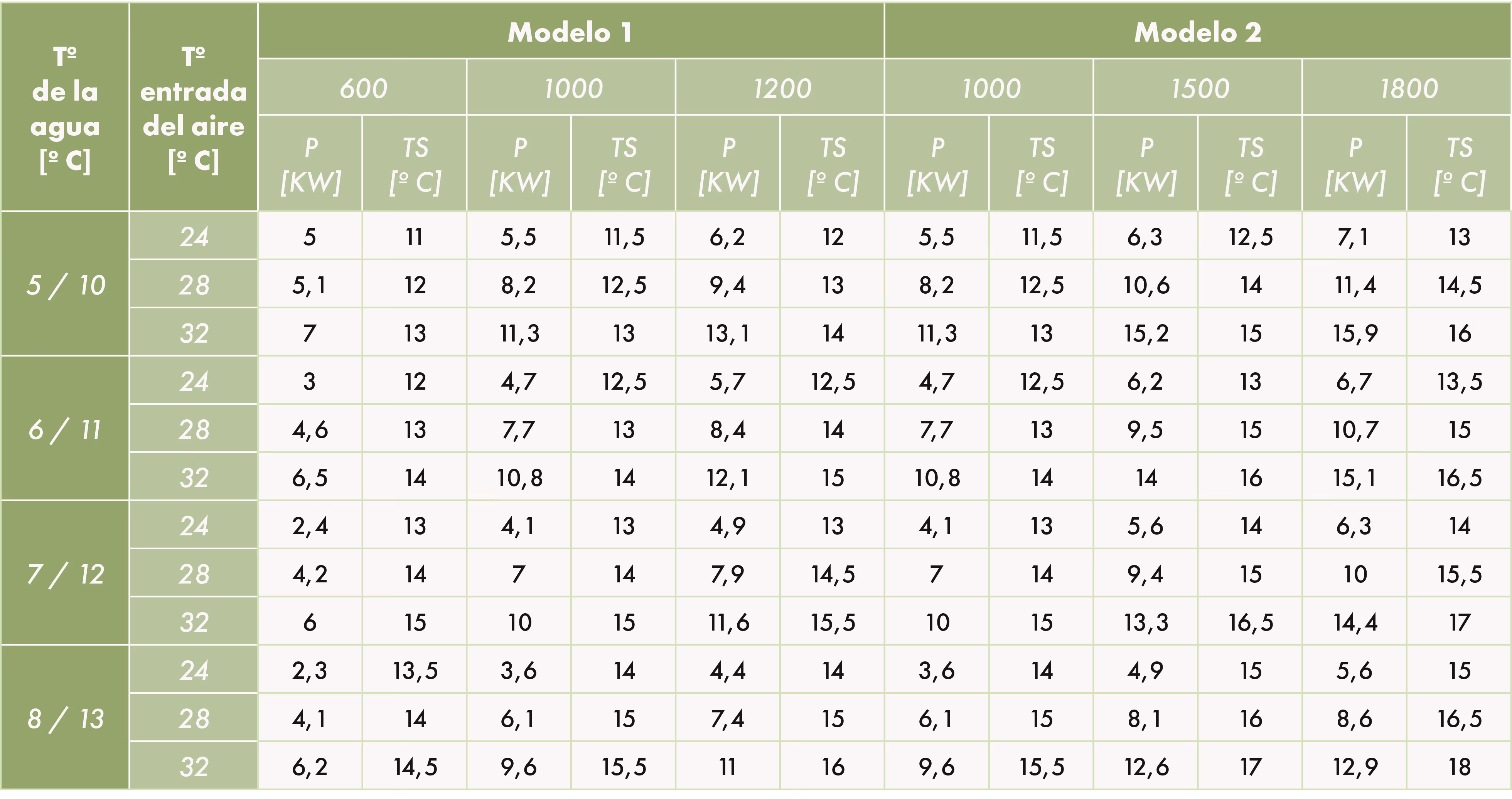

Batería de refrigeración por agua

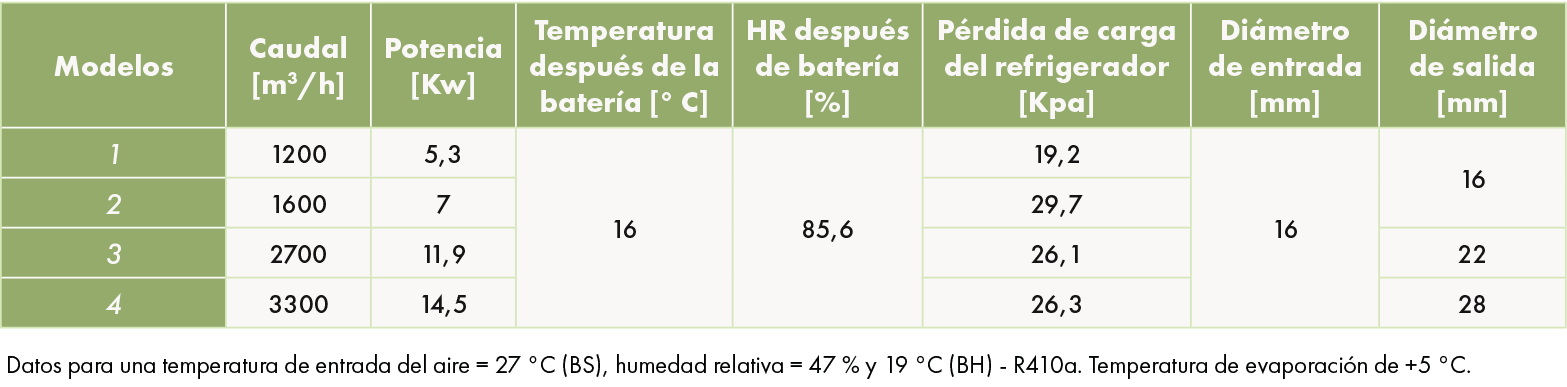

Batería de expansión directa (DX)

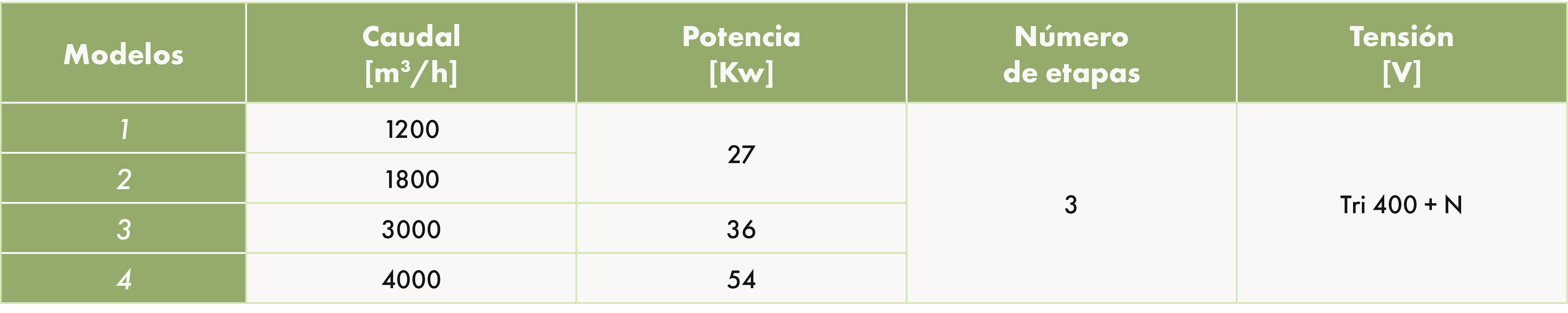

Batería eléctrica
Alimentación general

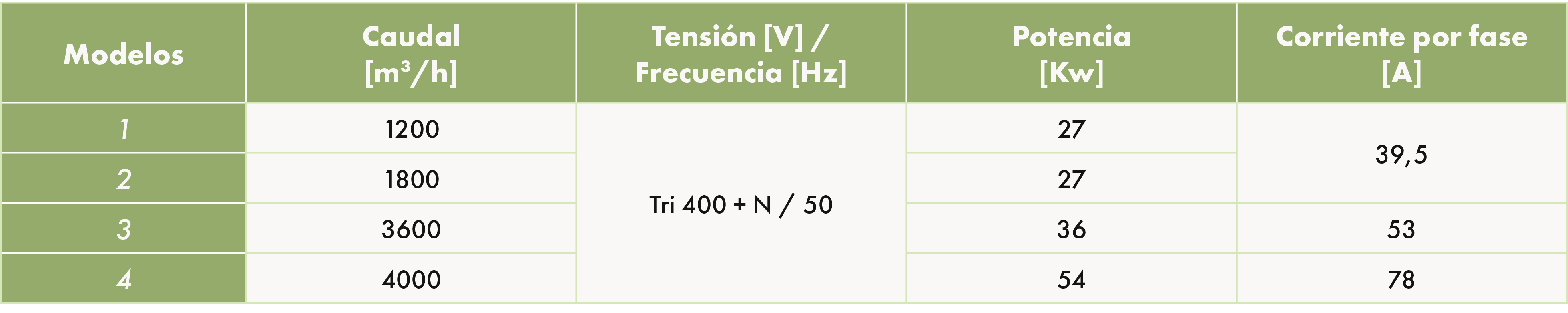

Fuente de alimentación de la batería eléctrica

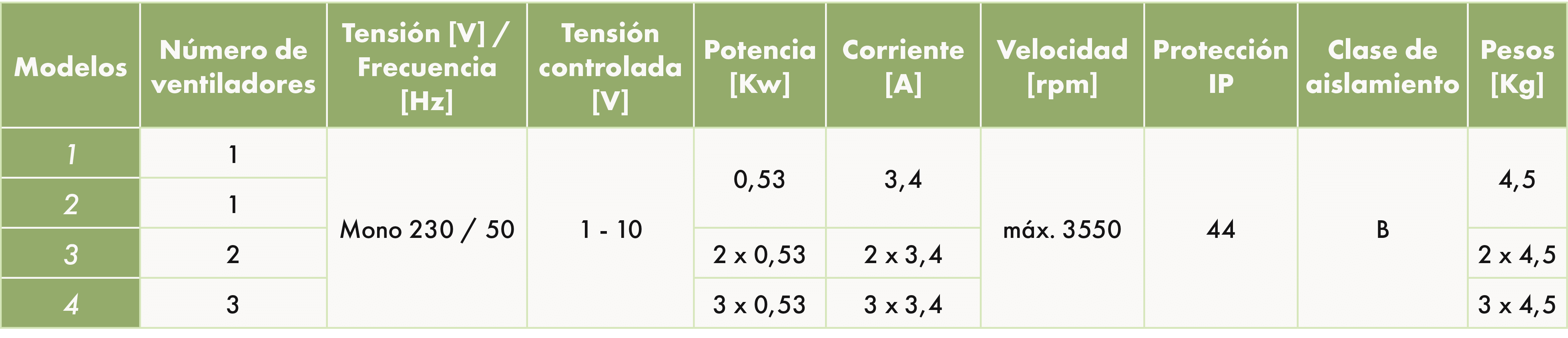

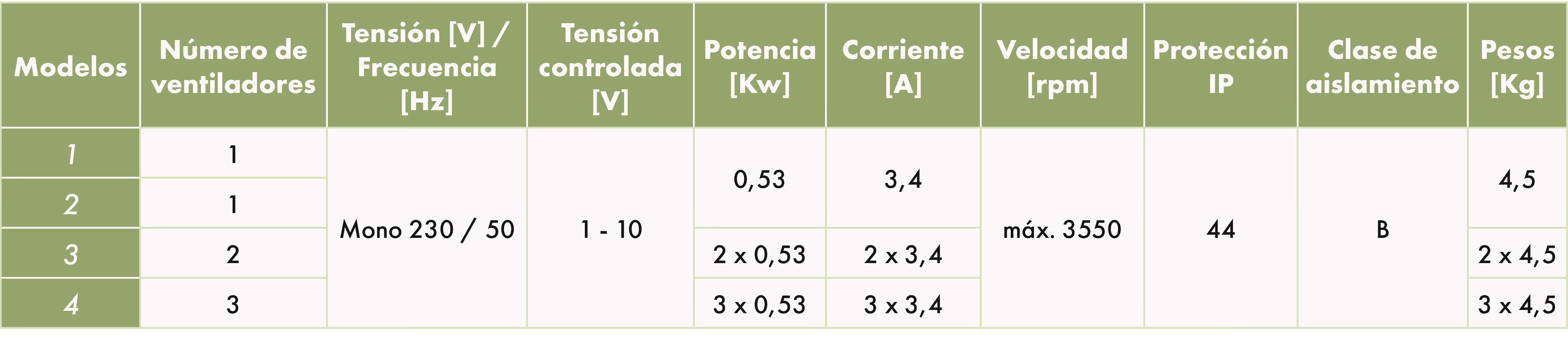

Características de los motores

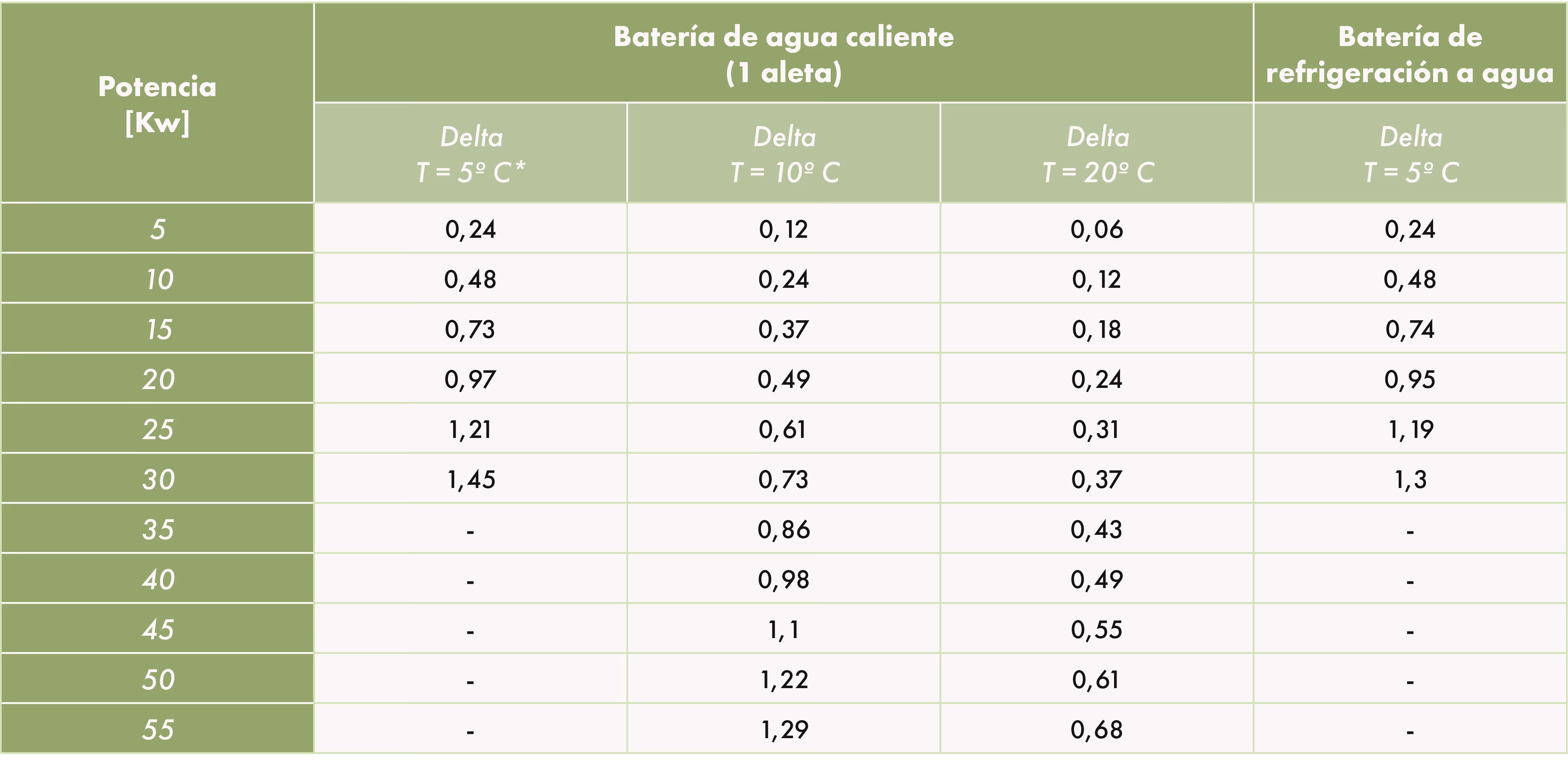

CAUDALES DE AGUA
En [l/s]

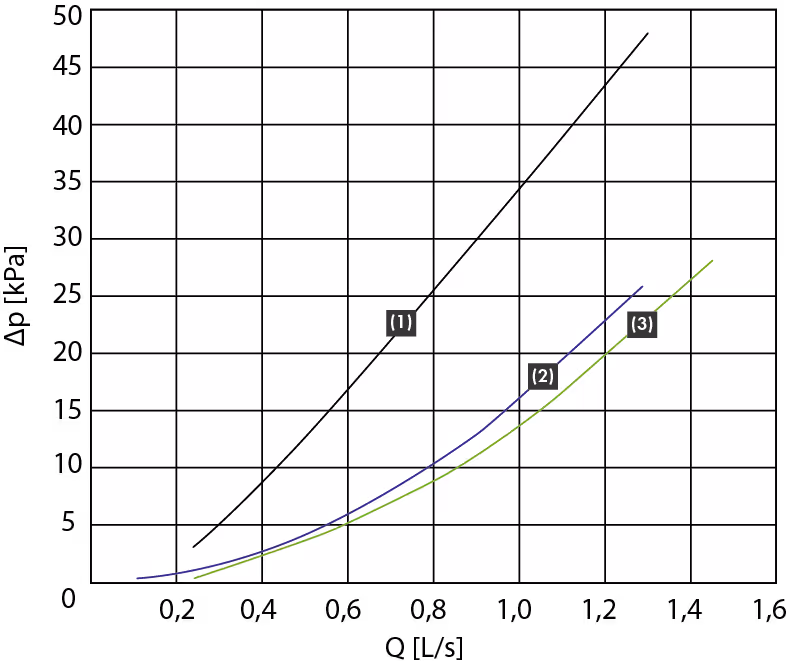

PÉRDIDAS DE PRESIÓN EN EL AGUA
(2) Batería de calentamiento de agua Delta T = 10 o 20 °C
(3) Batería de refrigeración por agua

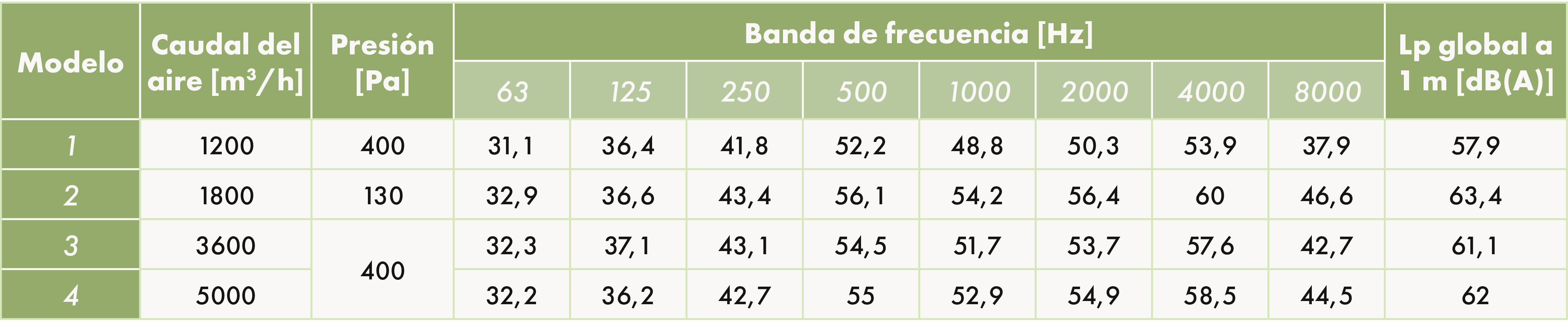

CARACTERÍSTICAS ACÚSTICAS
Nivel de presión acústica [Lp (A)] a una distancia de 1 m
REGULACIÓN
- El control del equipo se puede realizar tanto desde el mando a distancia como en el sistema de supervisión del edificio.
Control remoto táctil en color:
- El mando a distancia permite configurar los parámetros de funcionamiento y mostrar las alarmas.
- El cable de conexión tendrá una longitud máxima de 50 m.
- Longitud de la base suministrada: 10 m.
Control remoto para usuario final (opcional):
- 3 parámetros configurables: temperatura +/-, caudal +/-, encendido/apagado.
Solución Plug&Play con:
- Sondas de temperatura.
- 1 x transductor de presión con filtro
- 2 transductores de presión para modos de flujo constante/presión constante.

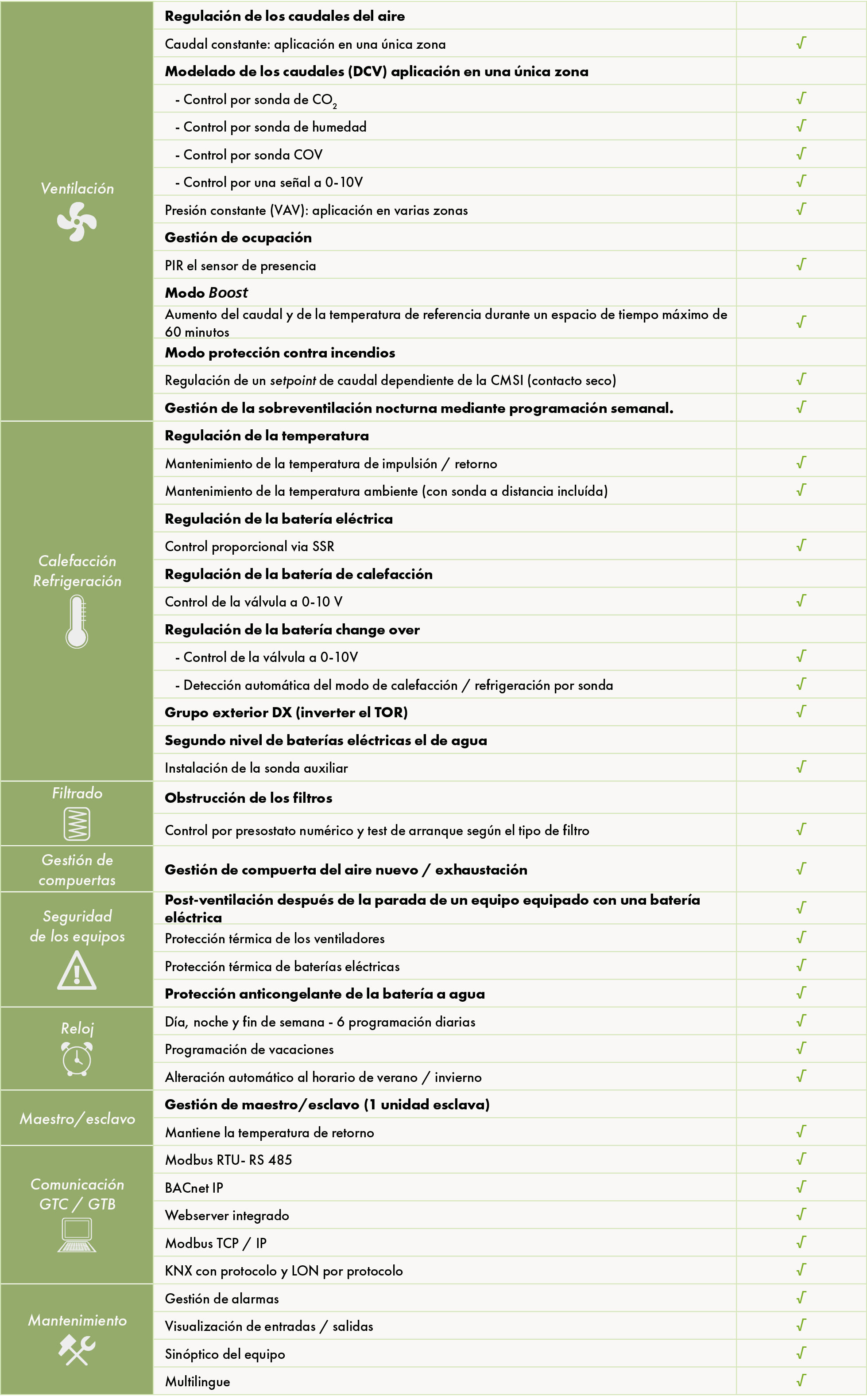

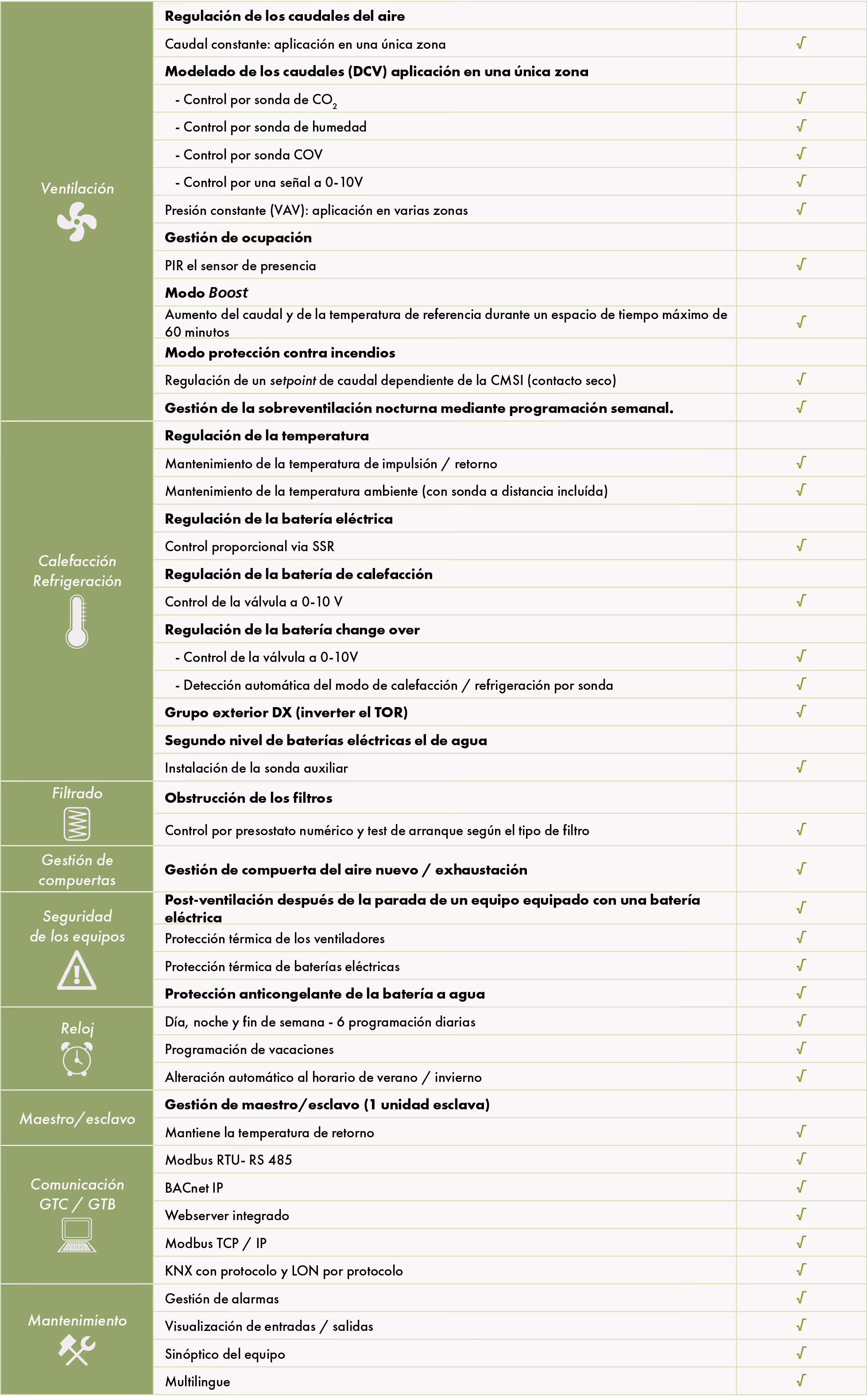

Descripción del reglamento:
SELECCIÓN
CURVAS DE SELECCIÓN

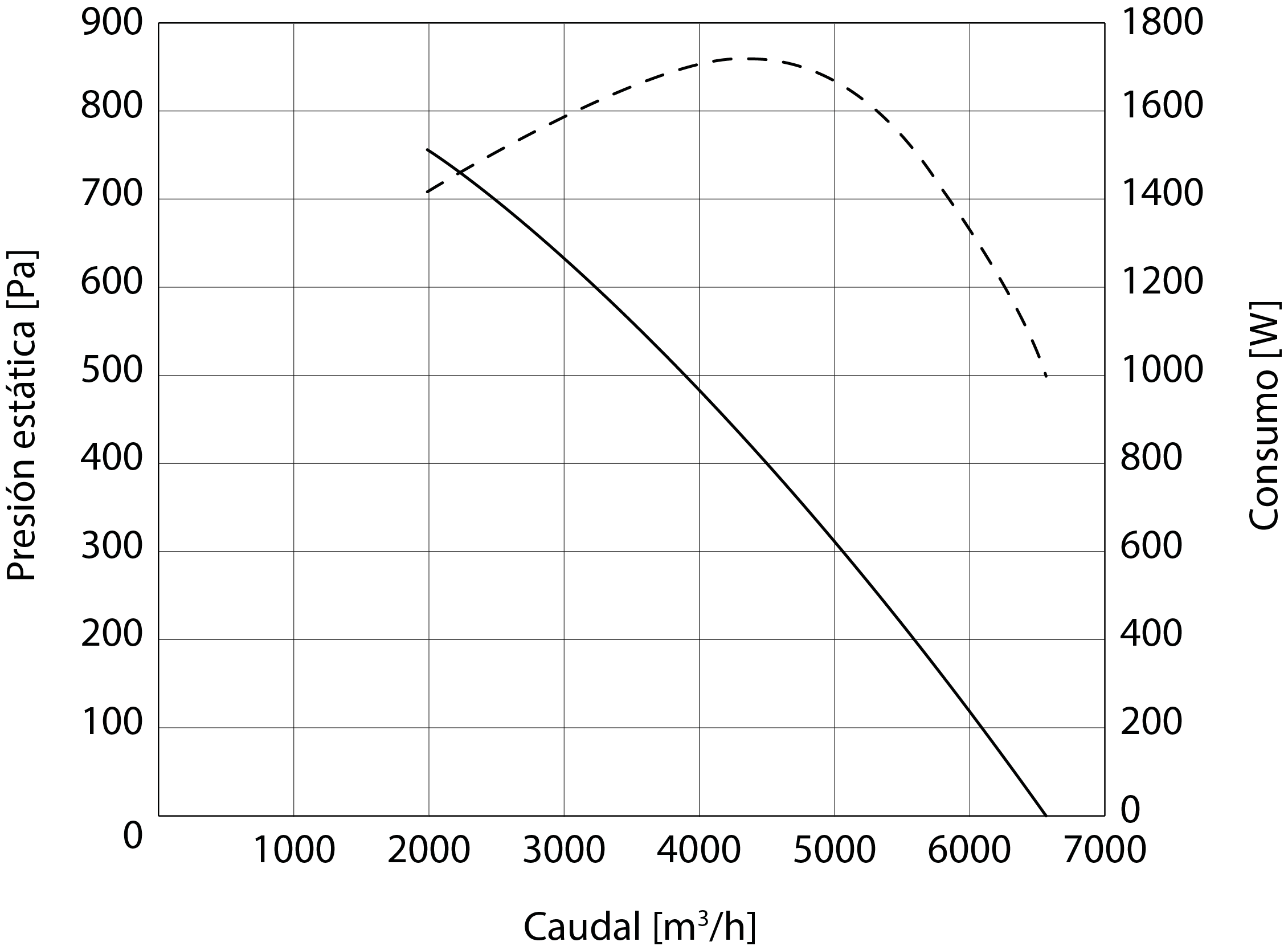

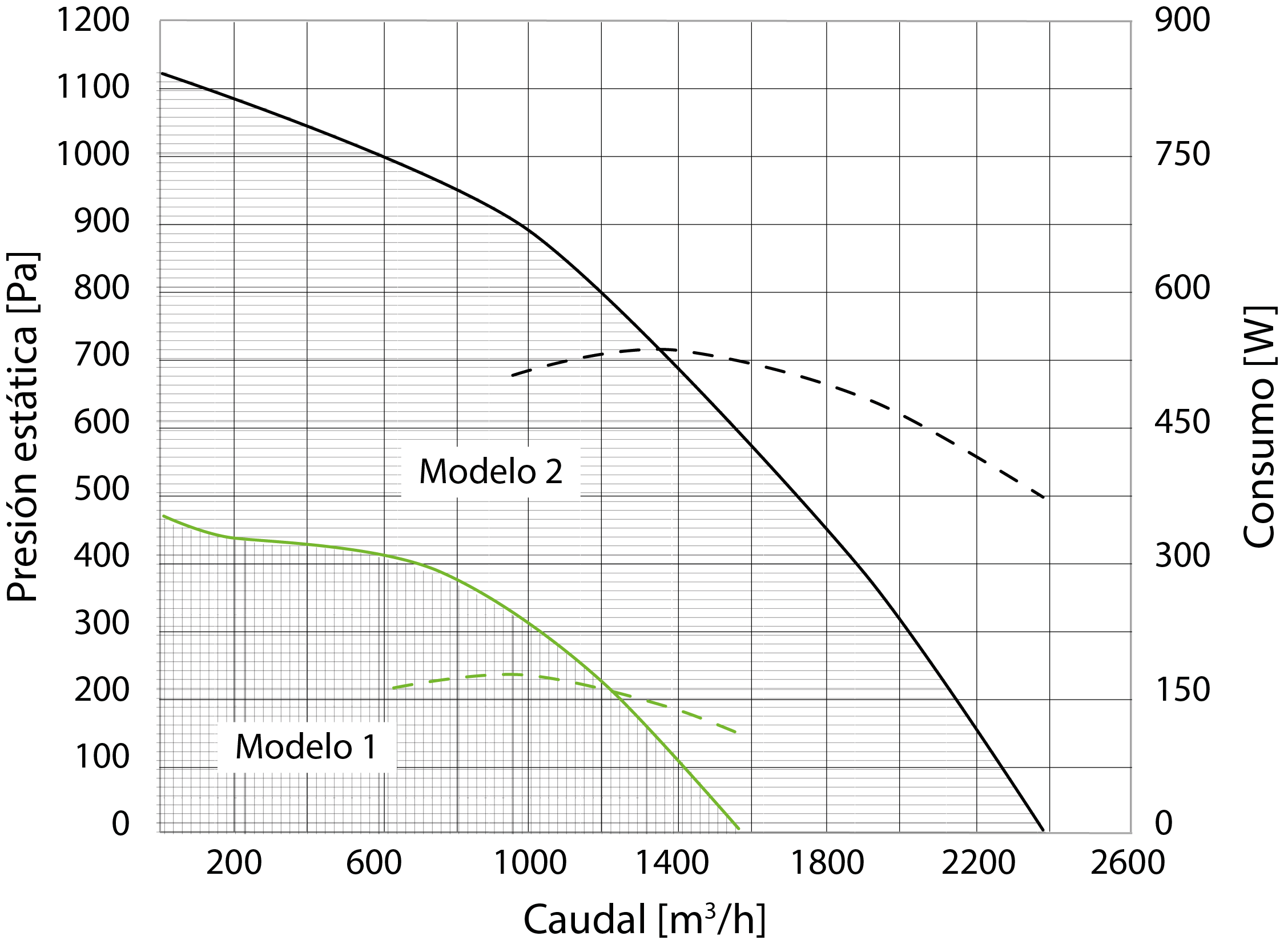

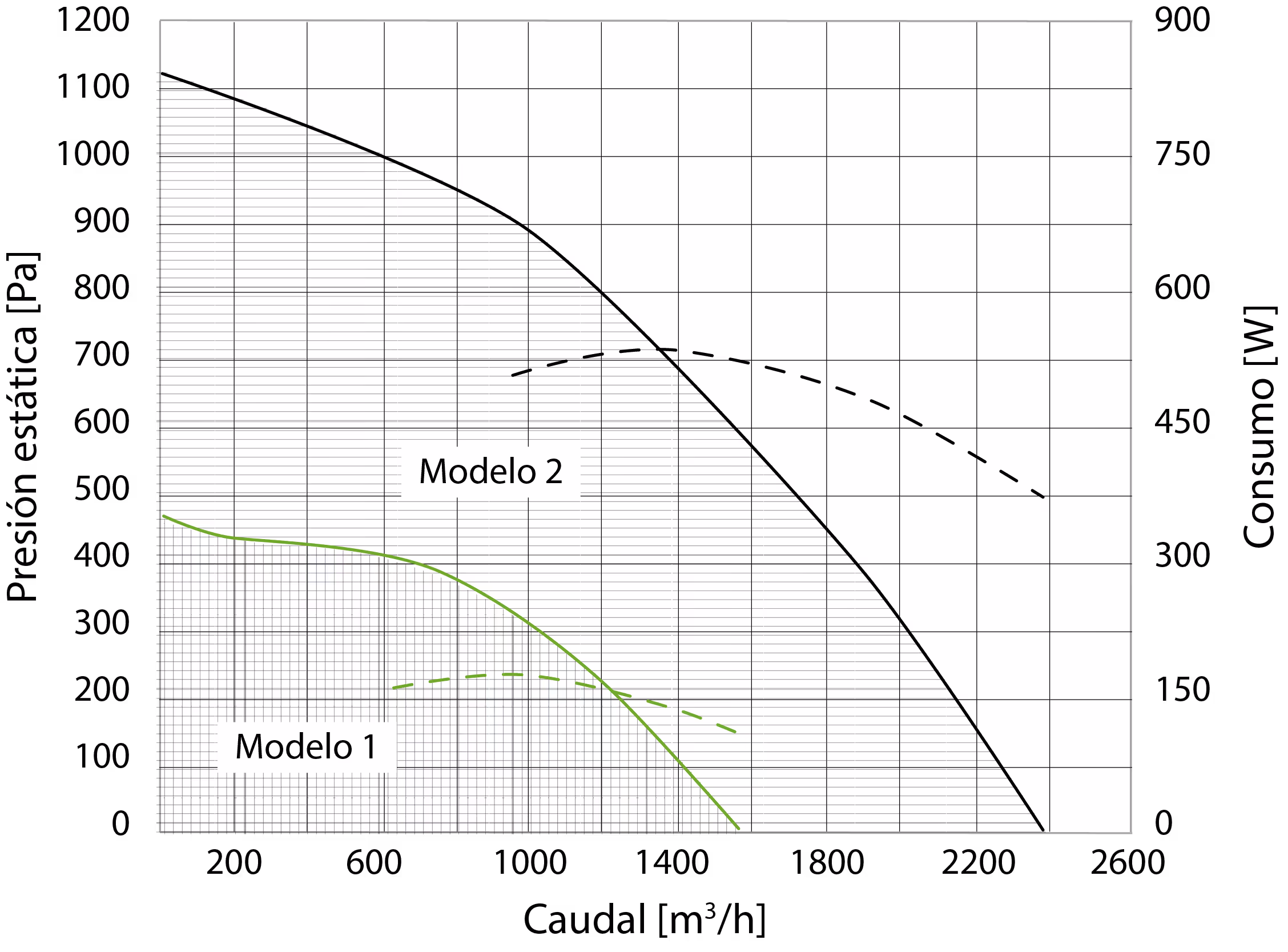

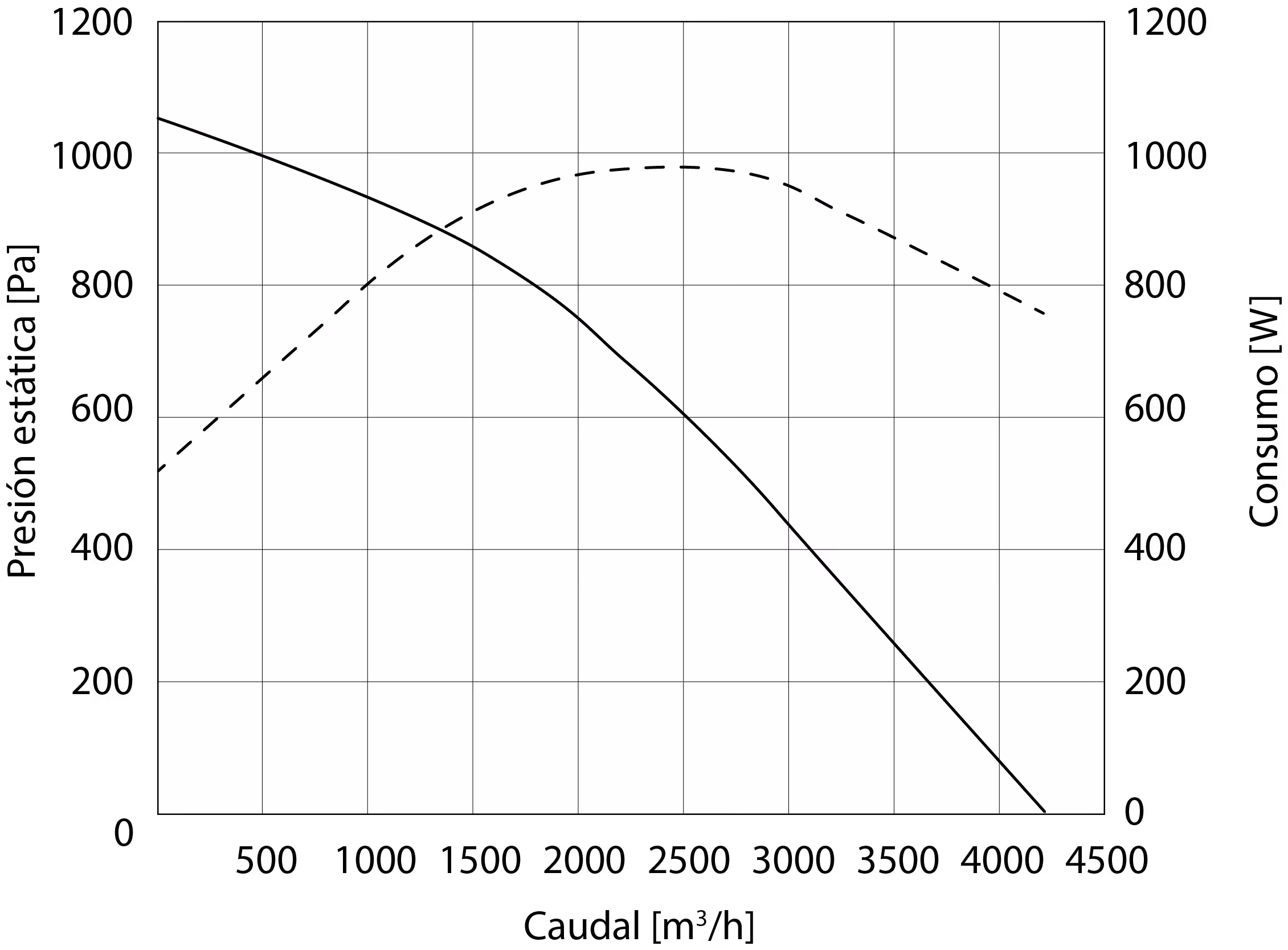

Curvas de ventilador
Modelos 1 y 2
Modelo 3
Modelo 4
Las curvas de selección que se presentan aquí son indicativas y pueden sufrir cambios según la evolución de la gama France Air: consúltenos para obtener más información.

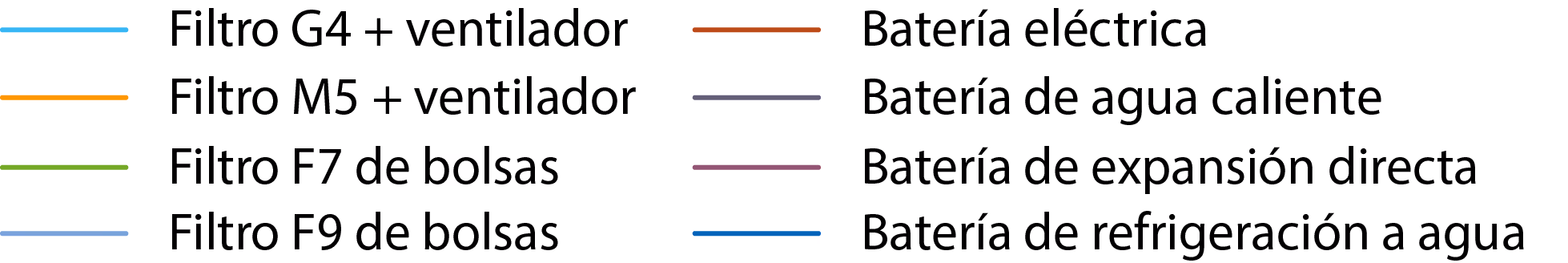

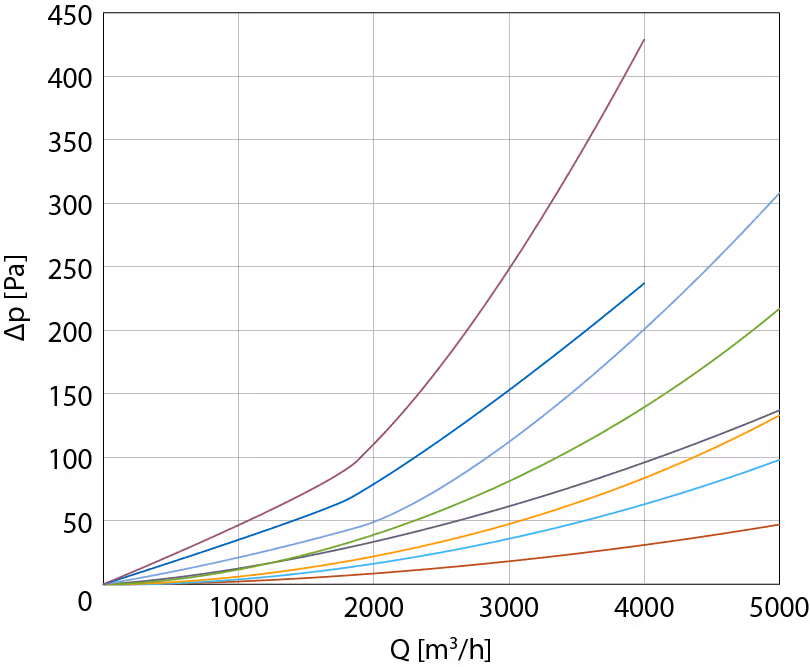

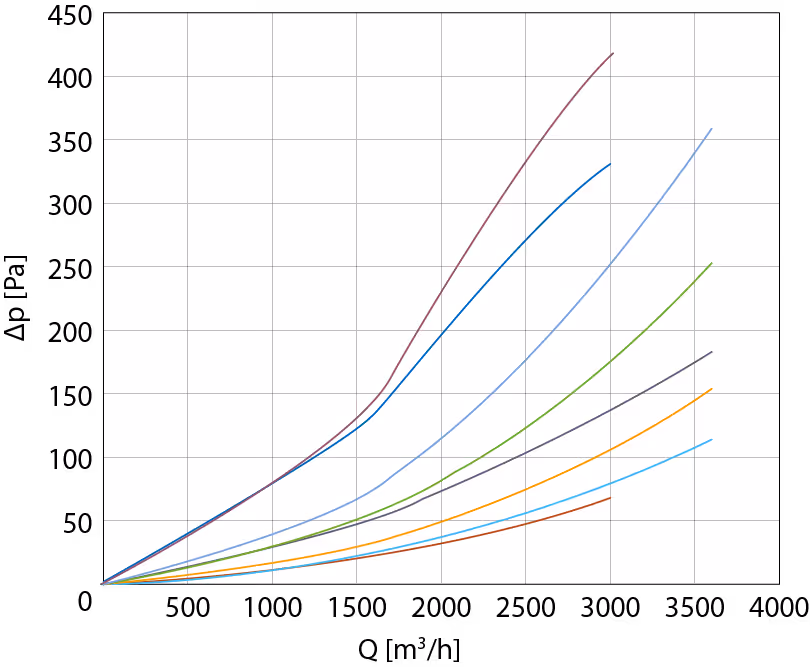

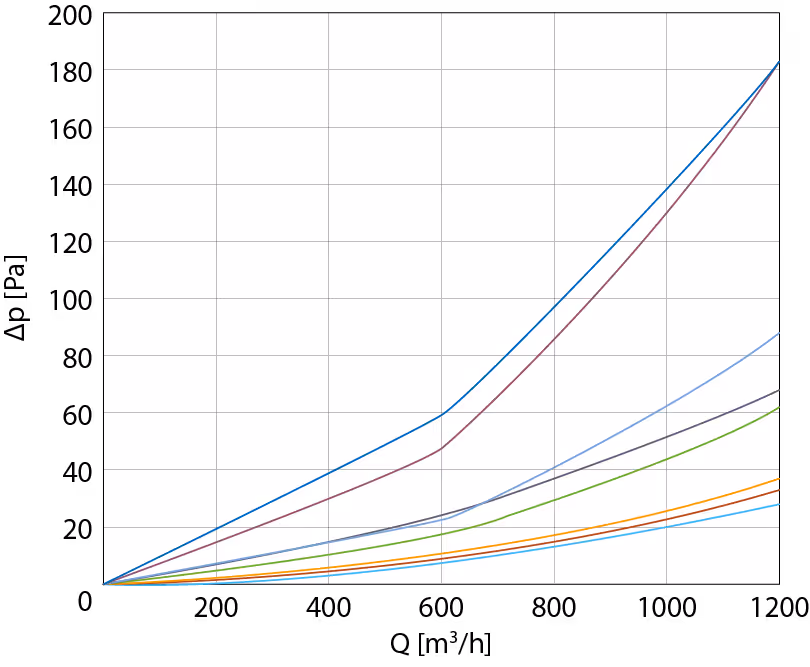

Pérdidas de carga de aire
Modelo 1
Modelo 2
Modelo 3
Modelo 4
Las curvas de selección que se presentan aquí son indicativas y pueden sufrir cambios según la evolución de la gama France Air: consúltenos para obtener más información.
INSTALACIÓN
ACCESORIOS
Protocolo de comunicação
KNX, LON.
Sonda de presença

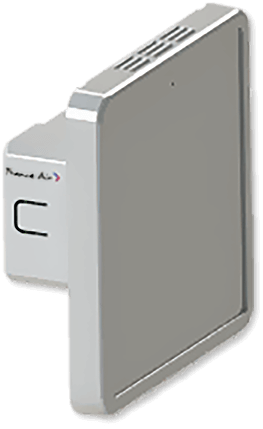

Sondas IAQ
Modelos PM 2.5 y Smart.
Sonda de CO₂
Entre 0 y 1100 ppm y entre 0 y 2000 ppm.
Consulta AQUÍconsulte la ficha del producto para obtener más información.
Válvula de 3 vias + servomotor
Incluído na versão com regulação, opcional na versão sem regulação.
Registo de ar novo
Servomotor para registo disponível (TOR 230 V).
Pleno multipicagens com virolas circulares
Modelo 1 e 2: 3 x Ø 160 mm.
Modelo 3: 3 x Ø 200 mm.
Modelo 4: 4 x Ø 200 mm.
Control remoto Oxéo® Touch2
Comando especialmente diseñado para el usuario final.
Permite ajustar el caudal, la temperatura, el arranque y la parada del equipo.
Pantalla táctil a color.
