LDT T 200
registo de caudal retangular de estanquidade total
Vantagens
Estanquidade total.
Ensaios conforme à norma EN 1751.
Estanquidade das lâminas: classe 4.
Estanquidade da estrutura: classe C (pressão e depressão).
Motorizável (como opção).
Versão Atex para zonas 1/21 ou 2/22 sob consulta.
No items found.
DESCRIÇÃO TÉCNICA
GAMA
- Dimensões nominais standard L x H: 200 x 200 a 2000 x 2000 mm.
- Comando manual ou motorizado (opção).
DESIGNAÇÃO
APLICAÇÃO / UTILIZAÇÃO
- Equilíbrio das redes de condutas de ar.
- Fecho total (colocar fora de serviço parte de uma instalação, efetuando um bypass de ar).
- Utilização quando há elevada exigência de estanquidade (laboratórios ou outras instalações do mesmo tipo).
- Conforme à norma DIN 1946/4.
- Fecho modular (dosear uma mistura de ar novo/ar de retorno).
- Utilização em ar condicionado, ventilação ou aquecimento.
CONSTRUÇÃO / COMPOSIÇÃO
- Passo das alhetas de 200 mm.
- Estrutura e alhetas em aço galvanizado.
- Estanquidade: junta flexível em inox no aro, com acabamento de silicone na sua extremidade.
- Eixo de comando com diâmetro de 18 mm.
- Perfuração no aro com diâmetro de 8 mm (ângulo Ø 9 mm).
OPÇÕES
- Construção em inox AISI 304 ou 316.
- Dimensões fora das standard.
- Adaptação para redes circulares.
- Dispositivos de comando montados no registo (manual ou servomotor).
ACONDICIONAMENTO
- Vendido à unidade.
DIMENSÕES
PERDAS DE CARGA E POTÊNCIA SONORA
- Perdas de carga testadas conforme a norma ISO 7244.
- Nível acústico conforme a EN 25135.
∆Pt: perdas de carga totais em Pa.LwA: nível de potência sonora em dB(A).
α°: ângulo de fecho em relação ao nível horizontal (0° = registo totalmente aberto).
* funcionamento não garantido.

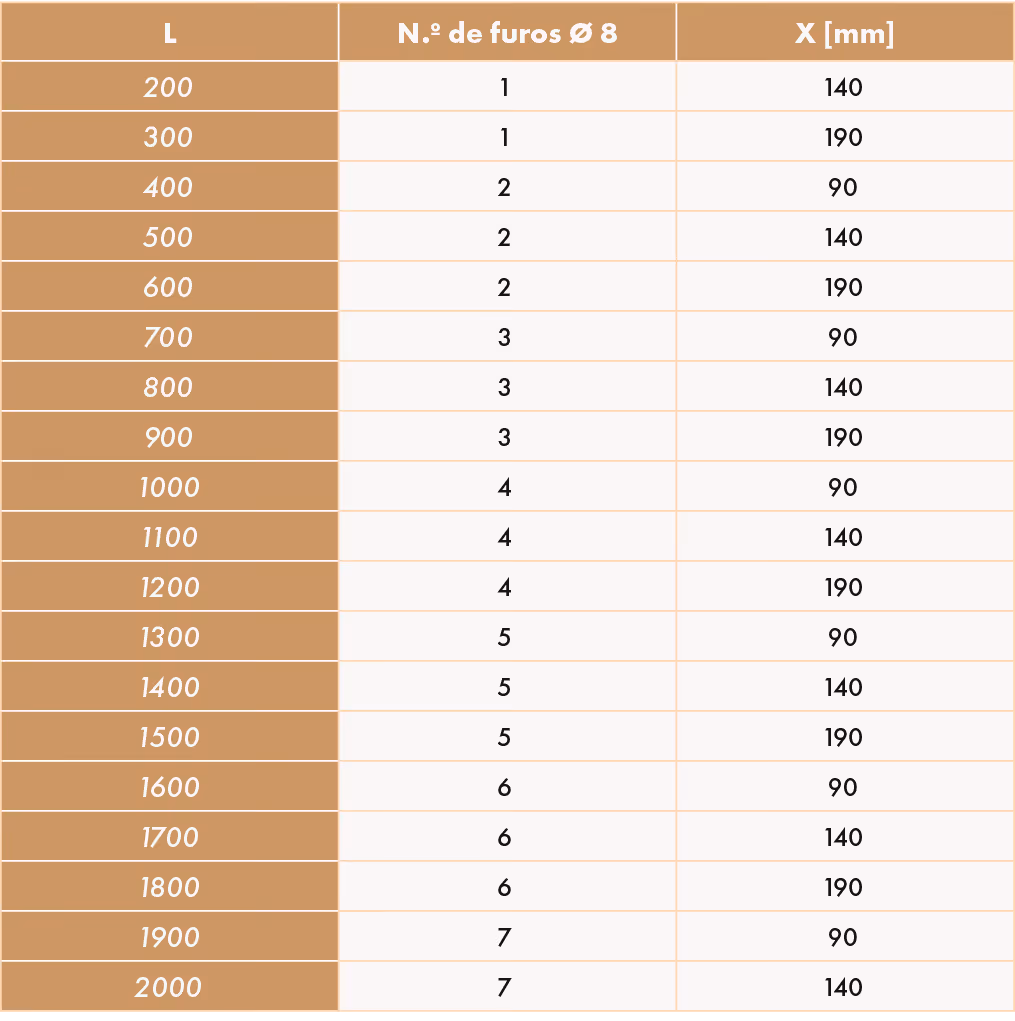

ATRAVANCAMENTOS
- Montagem: a quantidade de furos varia consoante as dimensões.
SELEÇÃO
Thank you! Your submission has been received!
Oops! Something went wrong while submitting the form.
Resultados
Perda de Carga (Pa)
Nível de Ruído - dB (A)
INSTALAÇÃO
ACESSÓRIOS
Comando manual R12
Permite manobrar e bloquear a posição dos registo de caudal.
Para uma superfície superior a 1,2 m².
Comando elétrico
Permite manobrar e regular os registos de caudal.
Comando pneumático
Montado de fábrica: consulte-nos para mais informações.
