LDT T 200
registro de flujo rectangular de total estanqueidad
Ventajas
Estanqueidad total.
Ensayos de acuerdo con la norma EN 1751
Sellado de cuchillas: clase 4.
Estanqueidad de la estructura: clase C (presión y depresión).
Motorizado (como opción).
Versión Atex para zonas 1/21 o 2/22 bajo pedido.
No se ha encontrado ningún artículo.
DESCRIPCIÓN TÉCNICA
GAMA
- Dimensiones nominales estándar L x H: 200 x 200 a 2000 x 2000 mm.
- Control manual o motorizado (opcional).

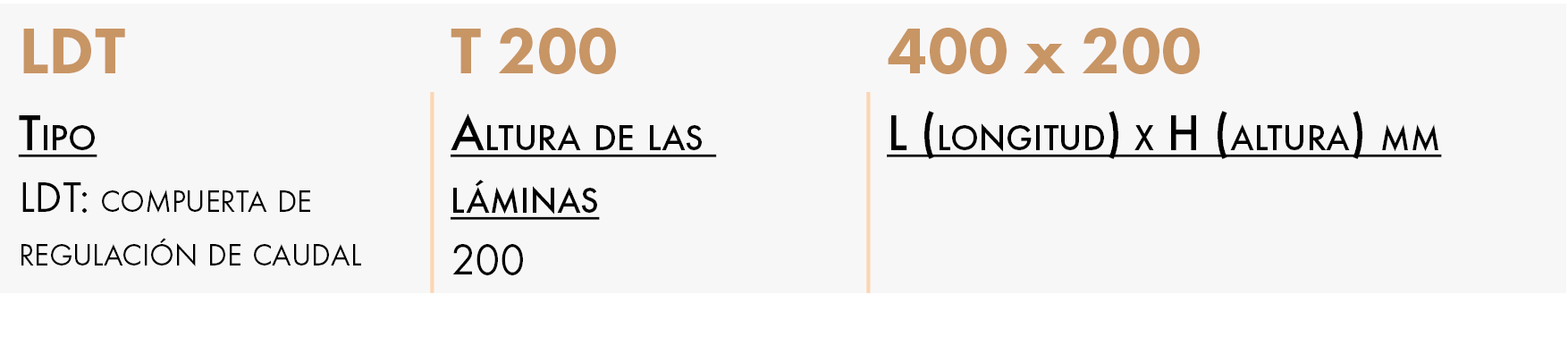

DESIGNACIÓN
APLICACIÓN/USO
- Equilibrio de redes de conductos de aire
- Parada total (desmantelamiento de parte de una instalación, realización de una derivación de aire).
- Úselo cuando haya un alto requerimiento de hermeticidad (laboratorios u otras instalaciones similares).
- Cumple con la norma DIN 1946/4
- Cierre modular (dosificación de una mezcla de aire nuevo/aire de retorno).
- Úselo en aire acondicionado, ventilación o calefacción.
CONSTRUCCIÓN/COMPOSICIÓN
- Paso de ranura de 200 mm.
- Estructura y solapas en acero galvanizado.
- Sellado: junta flexible de acero inoxidable en el anillo, con acabado de silicona en su extremo.
- Eje de mando con un diámetro de 18 mm.
- Perforación en el anillo con un diámetro de 8 mm (ángulo Ø 9 mm).
OPCIONES
- Construcción en acero inoxidable AISI 304 o 316.
- Dimensiones fuera del estándar.
- Adaptación para redes circulares.
- Dispositivos de control montados en el registro (manual o servomotor).
EMBALAJE
- Se vende por unidad.
DIMENSIONES

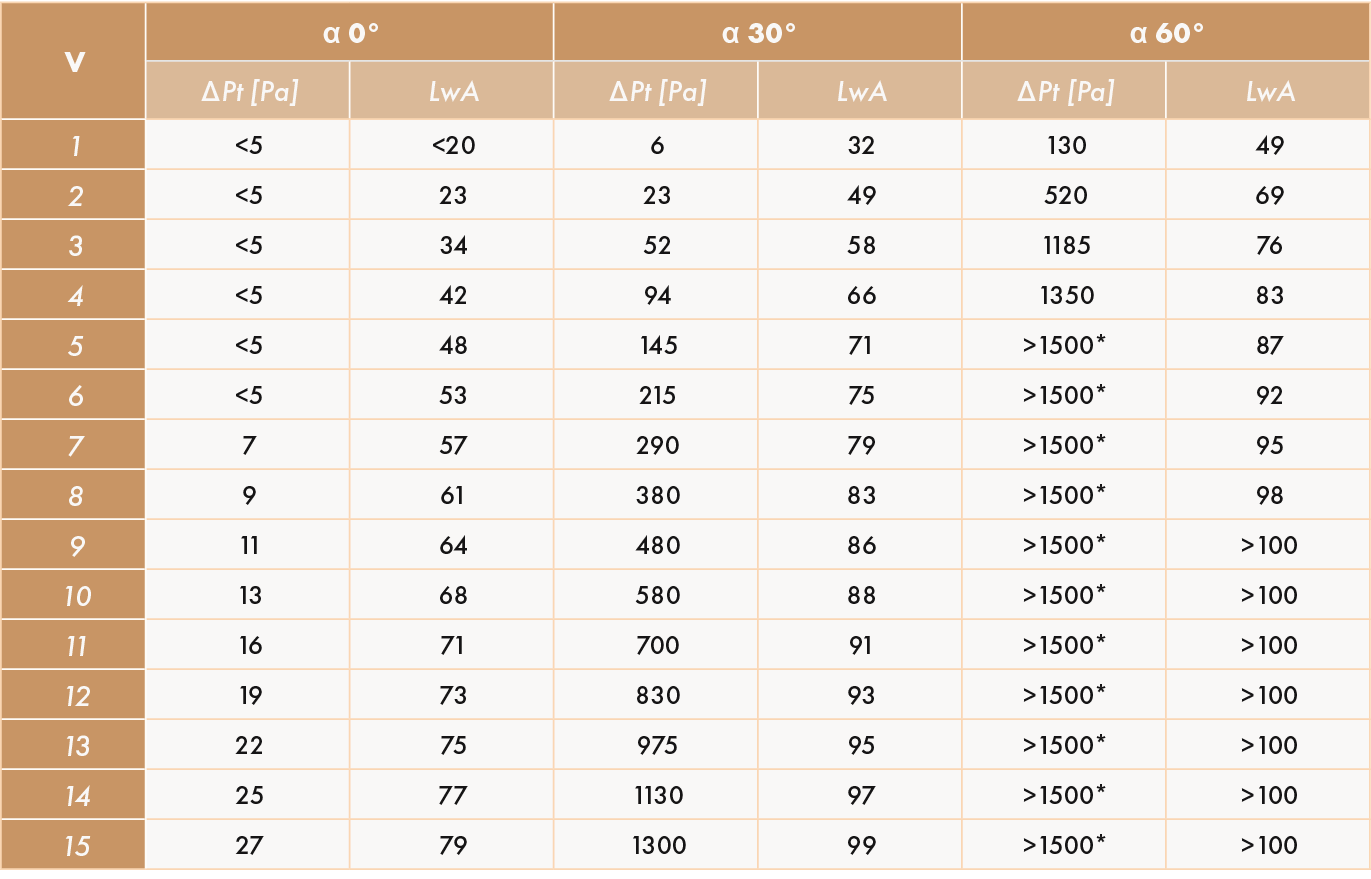

PÉRDIDAS DE CARGA Y POTENCIA ACÚSTICA
- Pérdidas de carga probadas de acuerdo con la norma ISO 7244
- Nivel acústico según EN 25135.
ΔPT: pérdidas de carga totales en Pa.lwa: nivel de potencia acústica en dB (A).
α°: ángulo de cierre con respecto al nivel horizontal (0° = registro completamente abierto).
* Rendimiento no garantizado.

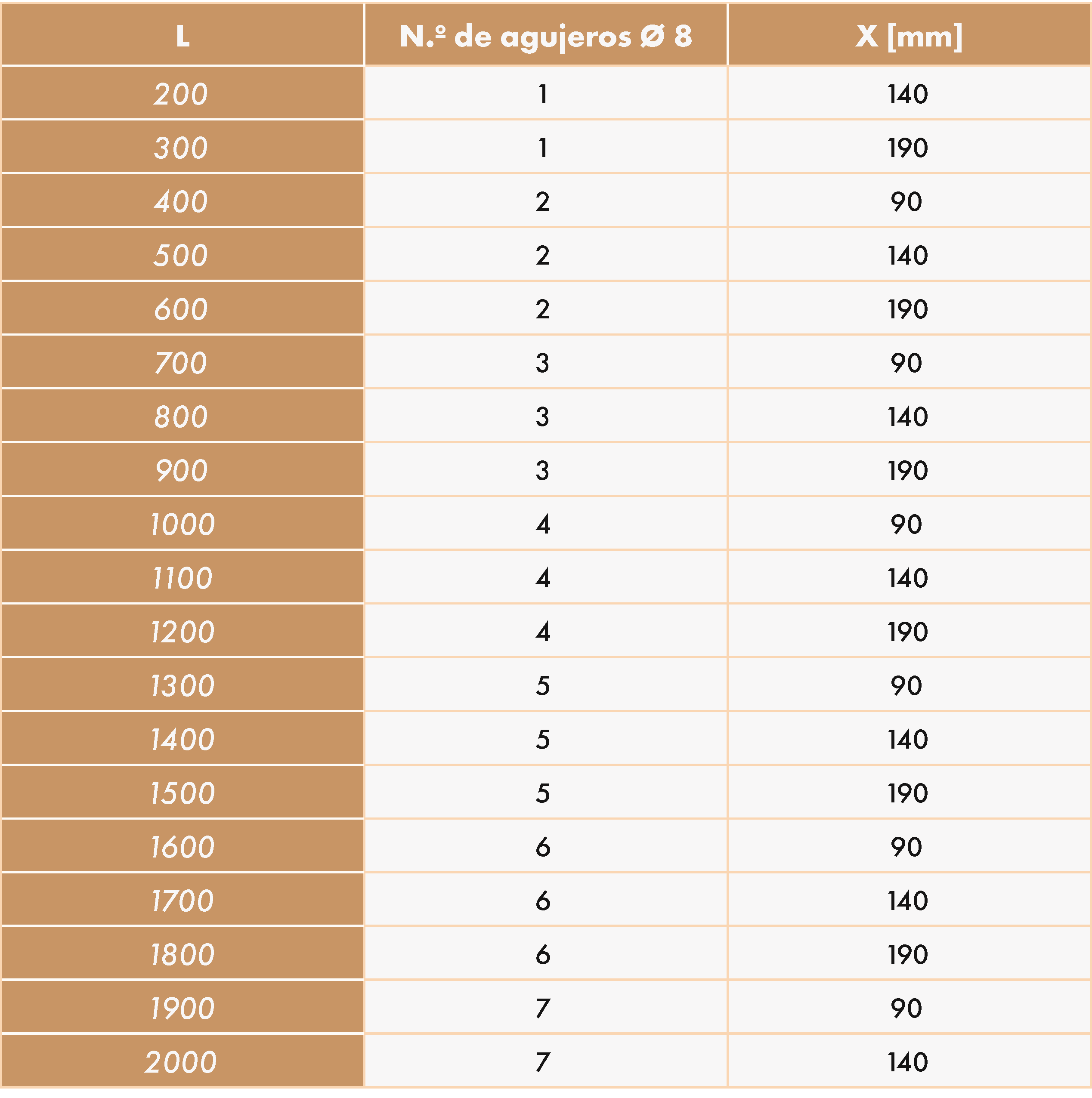

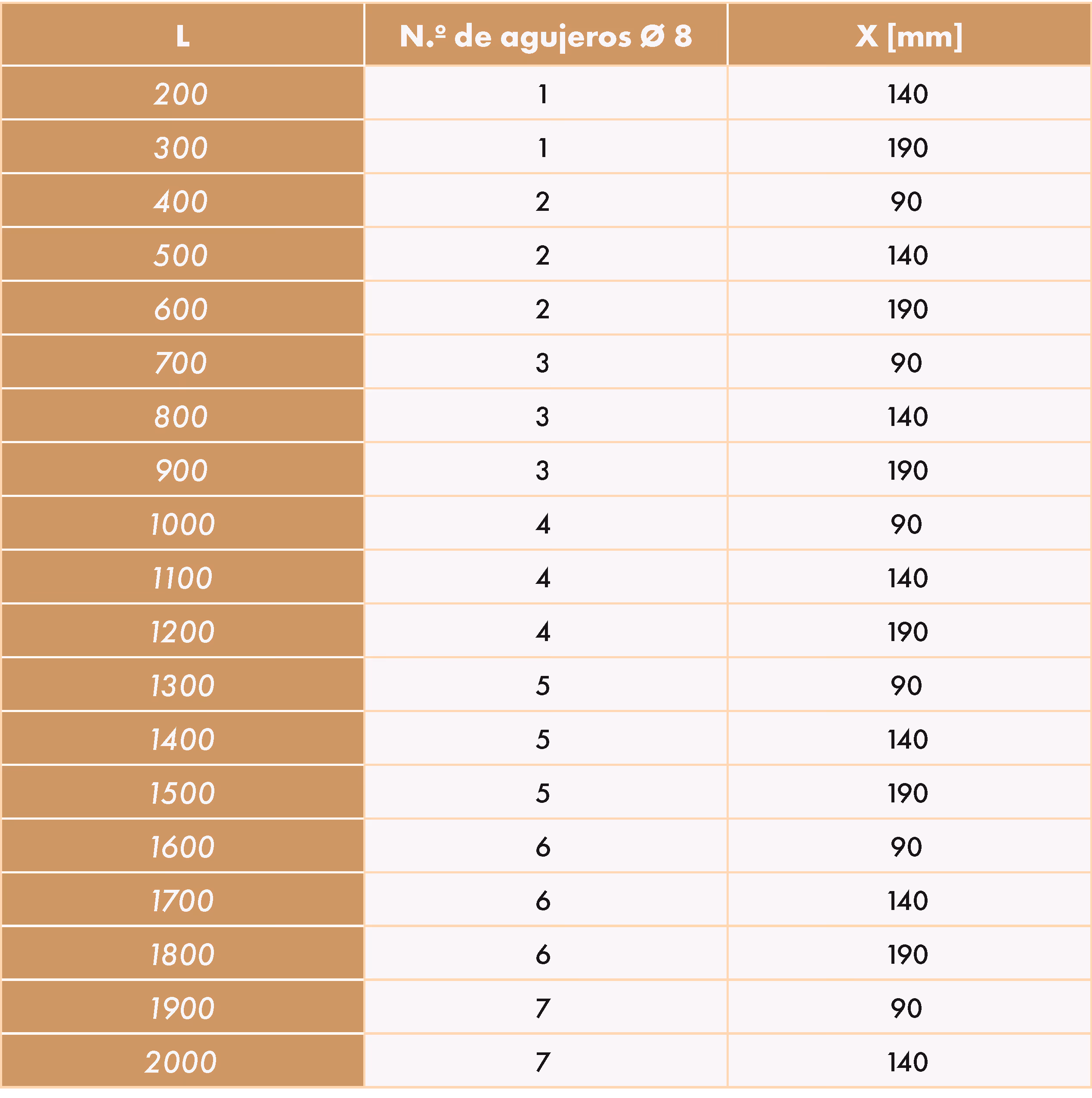

DIMENSIONES
- Montaje: el número de orificios varía en función de las dimensiones.
SELECCIÓN
INSTALACIÓN
ACCESORIOS

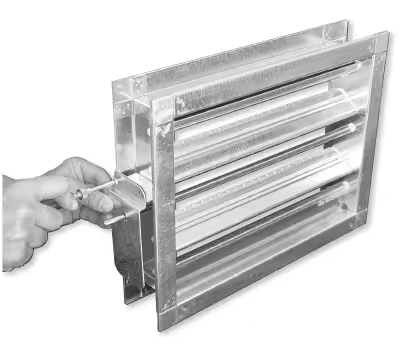

Comando manual R12
Permite maniobrar y bloquear la posición de los registros de flujo.
Para una superficie superior a 1,2 m².
Comando elétrico
Permite manobrar e regular os registos de caudal.
Comando pneumático
Montado en fábrica: póngase en contacto con nosotros para obtener más información.
