LDT 100
registo de caudal retangular de grandes dimensões
Vantagens
Elevada estanquidade: lâmina flexível entre o bastidor e a extremidade das alhetas.
Motorizável (como opção).
Versão ATEX para zonas 1/21 ou 2/22 sob consulta.
No items found.
DESCRIÇÃO TÉCNICA
GAMA
- Dimensões nominais standard L x H:
- Sem reforço central: de 200 x 200 até 1700 x 1700 mm.
- Comando: manual ou motorizado (opção).
DESIGNAÇÃO
APLICAÇÃO / UTILIZAÇÃO
- Equilíbrio das redes de condutas de ar.
- Fecho total (colocar fora de serviço parte de uma instalação, efetuando um bypass de ar).
- Fecho modular (dosear uma mistura de ar novo/ar de retorno).
- Utilização em ar condicionado, ventilação ou aquecimento.
- Temperatura máxima de utilização 60° C.
CONSTRUÇÃO / COMPOSIÇÃO
- Passo das alhetas de 100 mm.
- Estrutura e alhetas em aço galvanizado.
- Elevada estanquidade:
- junta flexível entre o aro e as extremidades das alhetas.
- Eixo de comando com diâmetro de 12 mm.
- Perfuração no aro com diâmetro de 8 mm (ângulo Ø 9 mm).
OPÇÕES
- ATEX classe 3 sob pedido.
- Construção em inox AISI 304 ou inox AISI 316L.
- Construção para temperaturas elevadas (até + 200° C).
- Estanquidade reforçada (junta nas alhetas).
- Dimensões para além das standard.
- Adaptação para redes de condutas circulares.
- Dispositivos de comando montados no registo.
- LDT 150 (passo das alhetas de 150 mm) e LDT 200 (passo das alhetas
de 200 mm).
ACONDICIONAMENTO
- Vendido à unidade.
DIMENSÕES
PERDA DE CARGA E POTÊNCIA SONORA
- Perdas de carga testadas segundo a norma ISO 7244.
- Nível acústico testado segundo UNI EN 25135.
∆Pt: perdas de carga totais em Pa
LwA: nível de potência sonora em dB(A)
α°: ângulo de fecho em relação ao nível horizontal (0° = registo totalmente aberto).
* funcionamento não garantido.
ATRAVANCAMENTOS

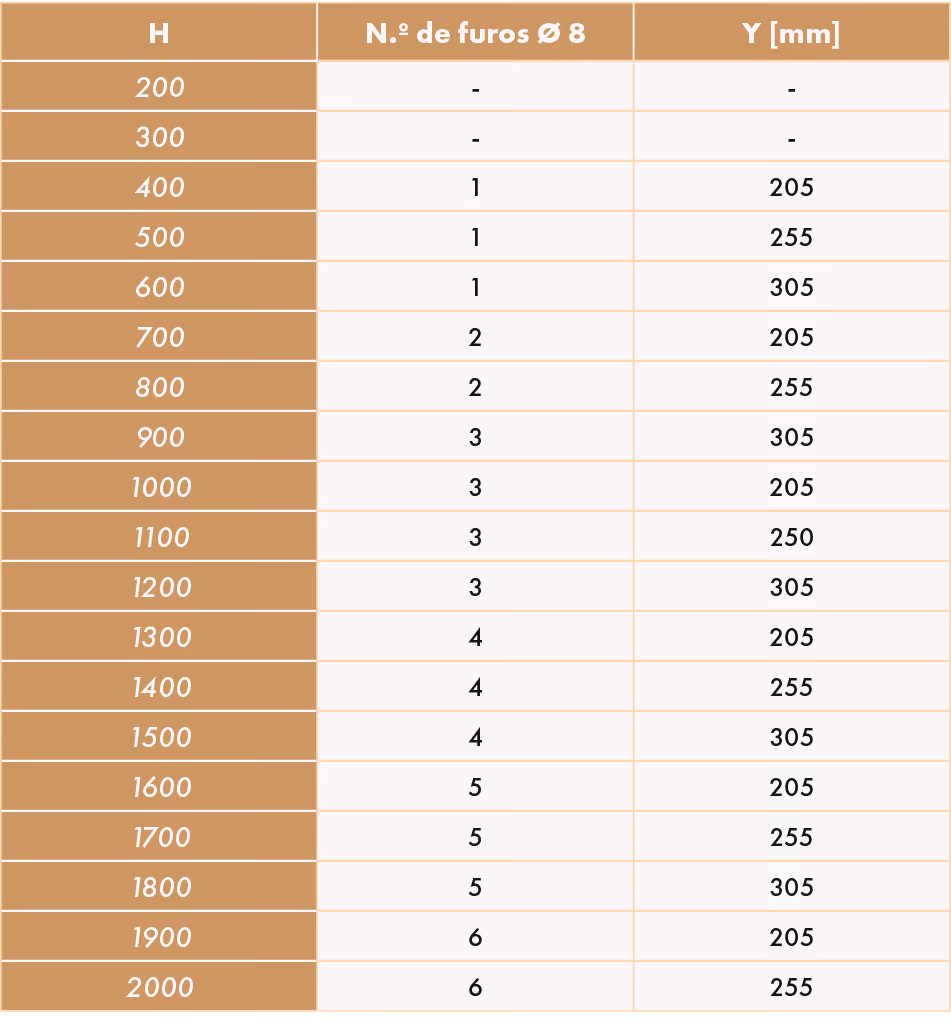

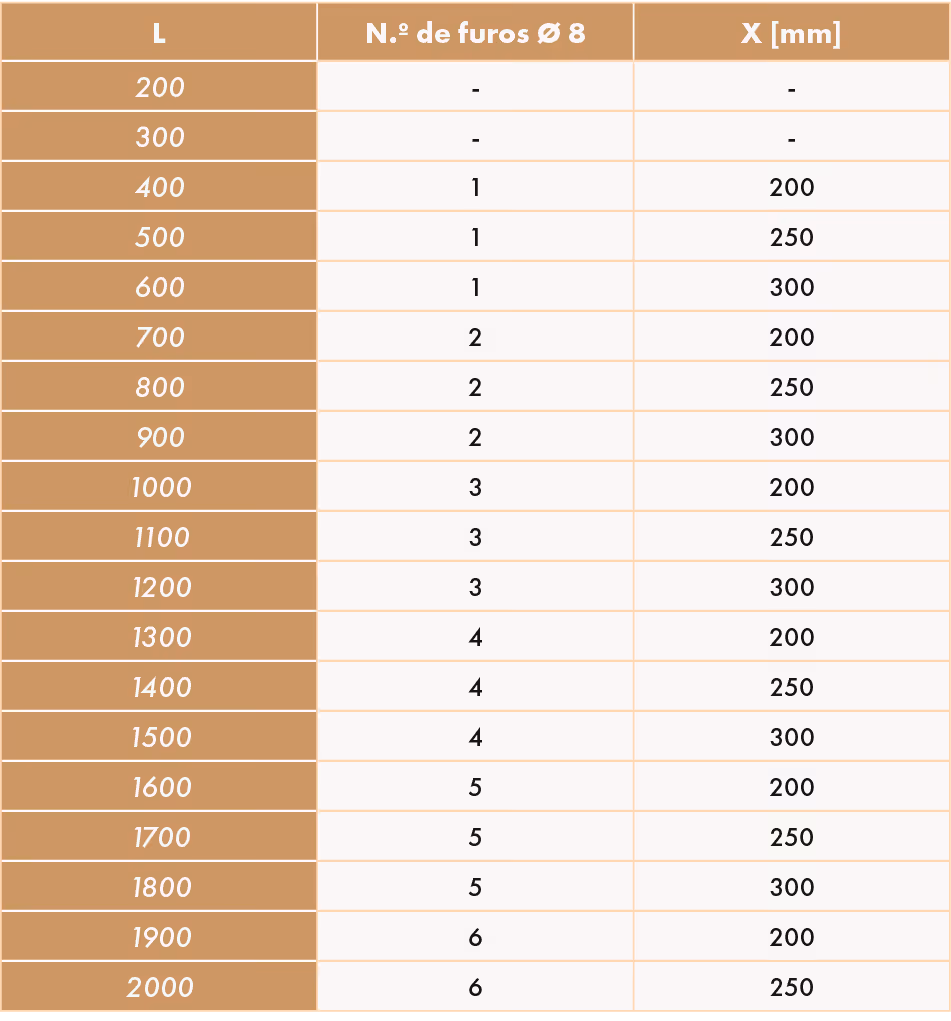

- Montagem: a quantidade de furos varia consoante as dimensões.
SELEÇÃO
Thank you! Your submission has been received!
Oops! Something went wrong while submitting the form.
Resultados
Perda de Carga (Pa)
Nível de Ruído - dB (A)
INSTALAÇÃO
ACESSÓRIOS
Comando manual R11
Permite manobrar e bloquear a posição dos registo de caudal.
Até uma superfície de 1,2 m².
Comando manual R12
Permite manobrar e bloquear a posição dos registo de caudal.
Para uma superfície superior a 1,2 m².
Comando elétrico
Permite manobrar e regular os registos de caudal.
Comando pneumático
Montado de fábrica: consulte-nos para mais informações.
