LDT 100
Registro de caudal rectangular grande
Ventajas
Alta estanqueidad: hoja flexible entre el marco y el extremo de las solapas.
Motorizado (como opción).
Versión ATEX para zonas 1/21 o 2/22 bajo pedido.
No se ha encontrado ningún artículo.
DESCRIPCIÓN TÉCNICA
GAMA
- Dimensiones nominales estándar L x H:
- Sin refuerzo central: de 200 x 200 a 1700 x 1700 mm.
- Control: manual o motorizado (opcional).

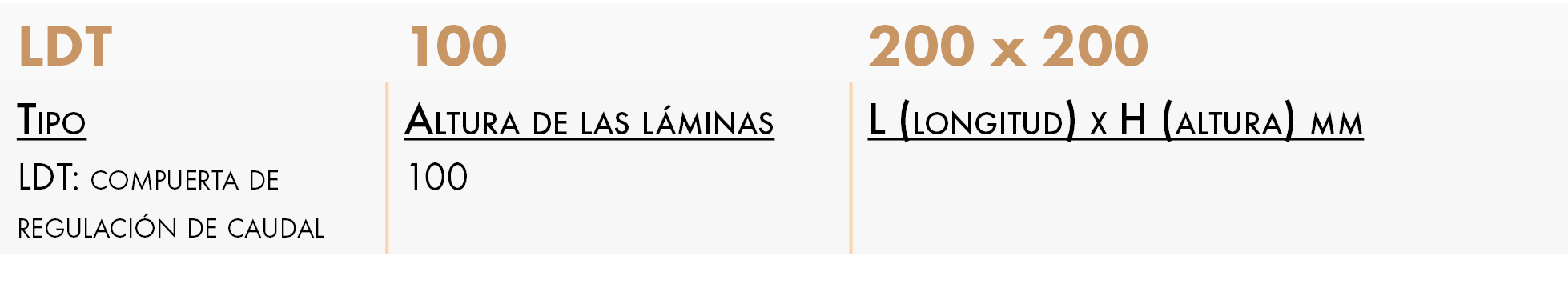

DESIGNACIÓN
APLICACIÓN/USO
- Equilibrio de las redes de conductos de aire.
- Cierre total (puesta fuera de servicio) parte de una instalación, haciendo que baipás desde ar).
- Cierre modular (dosificación de una mezcla de aire nuevo/aire de retorno).
- Úselo en aire acondicionado, ventilación o calefacción.
- Temperatura máxima de funcionamiento 60 °C.
CONSTRUCCIÓN/COMPOSICIÓN
- Paso entre obleas de 100 mm.
- Estructura y solapas en acero galvanizado.
- Alta estanqueidad:
- junta flexible entre el anillo y los extremos de las solapas.
- Eje de mando con un diámetro de 12 mm.
- Perforación en el anillo con un diámetro de 8 mm (ángulo Ø 9 mm).
OPCIONES
- ATEX clase 3 bajo pedido.
- Construcción en acero inoxidable AISI 304 o acero inoxidable AISI 316L.
- Construcción para altas temperaturas (hasta +200 °C).
- Estanqueidad reforzada (sellado en las solapas).
- Dimensiones más allá del estándar.
- Adaptación para redes de conductos circulares.
- Dispositivos de comando montados en el registro.
- LDT 150 (paso de mayal 150 mm) y LDT 200 (paso de aleta)
de 200 mm).
EMBALAJE
- Vendido por unidad.
DIMENSIONES

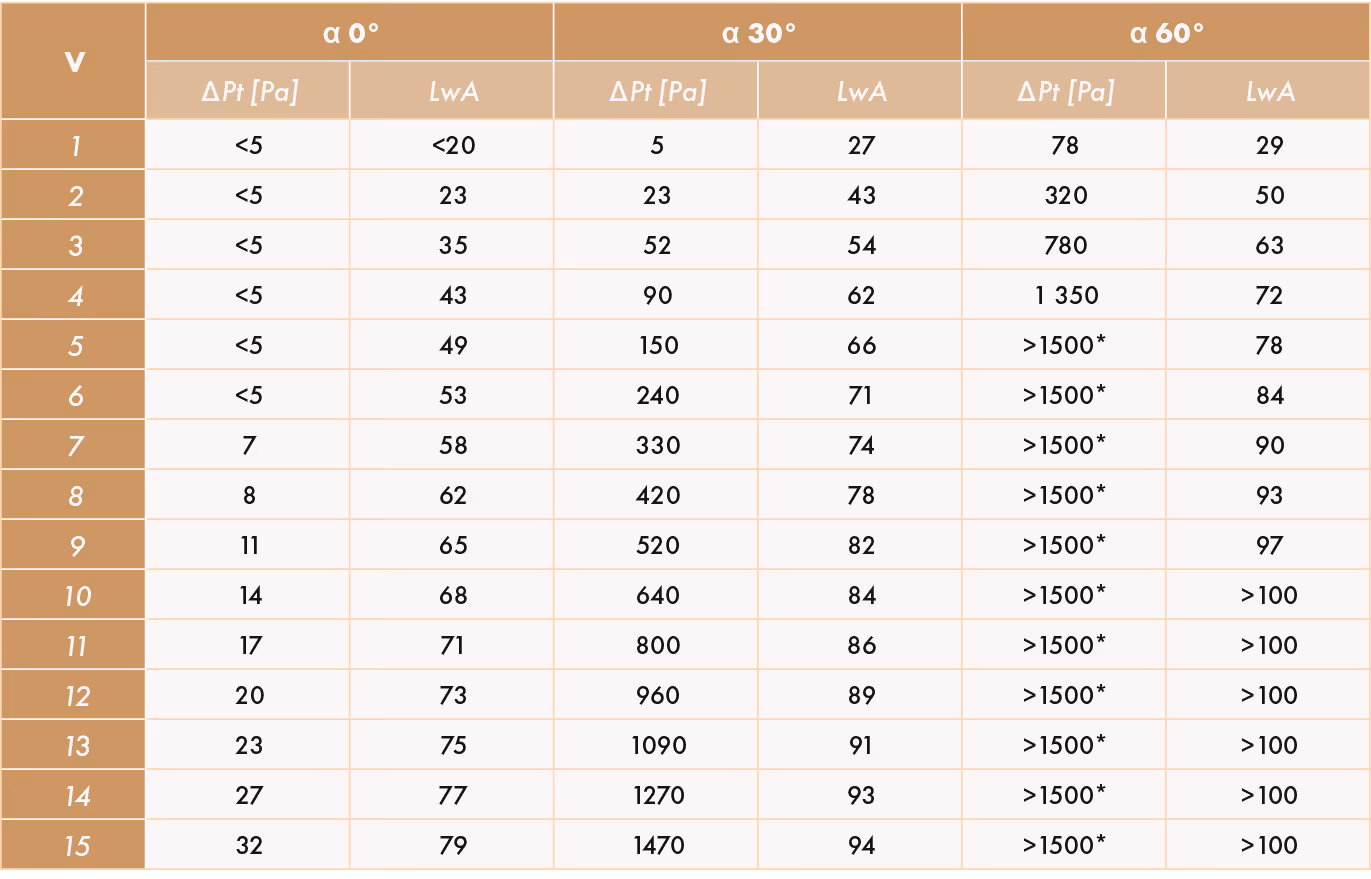

PÉRDIDA DE CARGA Y POTENCIA ACÚSTICA
- Pérdidas de carga probadas según la norma ISO 7244.
- Nivel acústico probado según la norma UNI EN 25135.
ΔPt: pérdidas totales de carga en Pa
LwA: nivel de potencia acústica en dB (A)
α°: ángulo de cierre con respecto al nivel horizontal (0° = registro completamente abierto).
* funcionamiento no garantizado.
DIMENSIONES

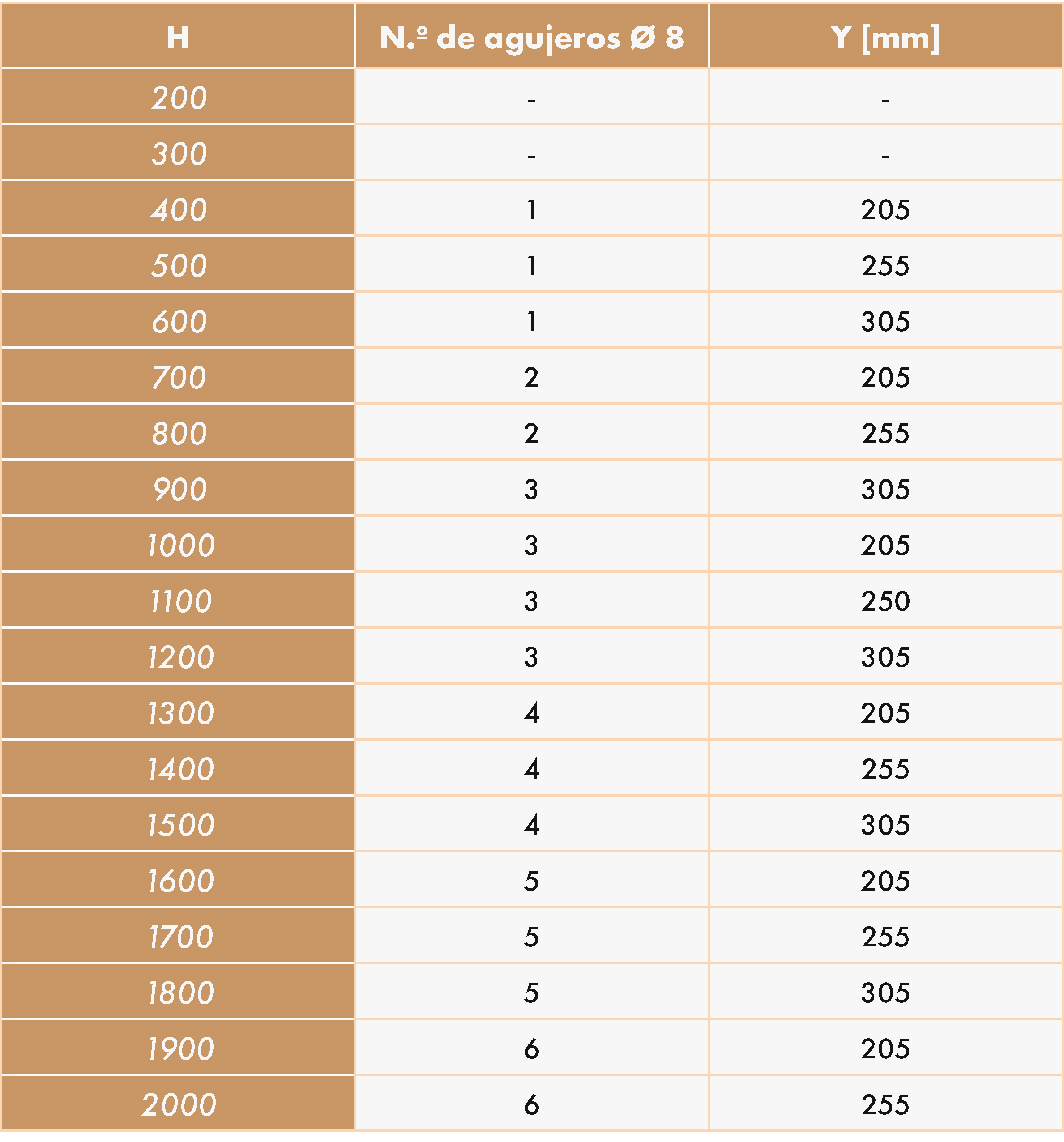

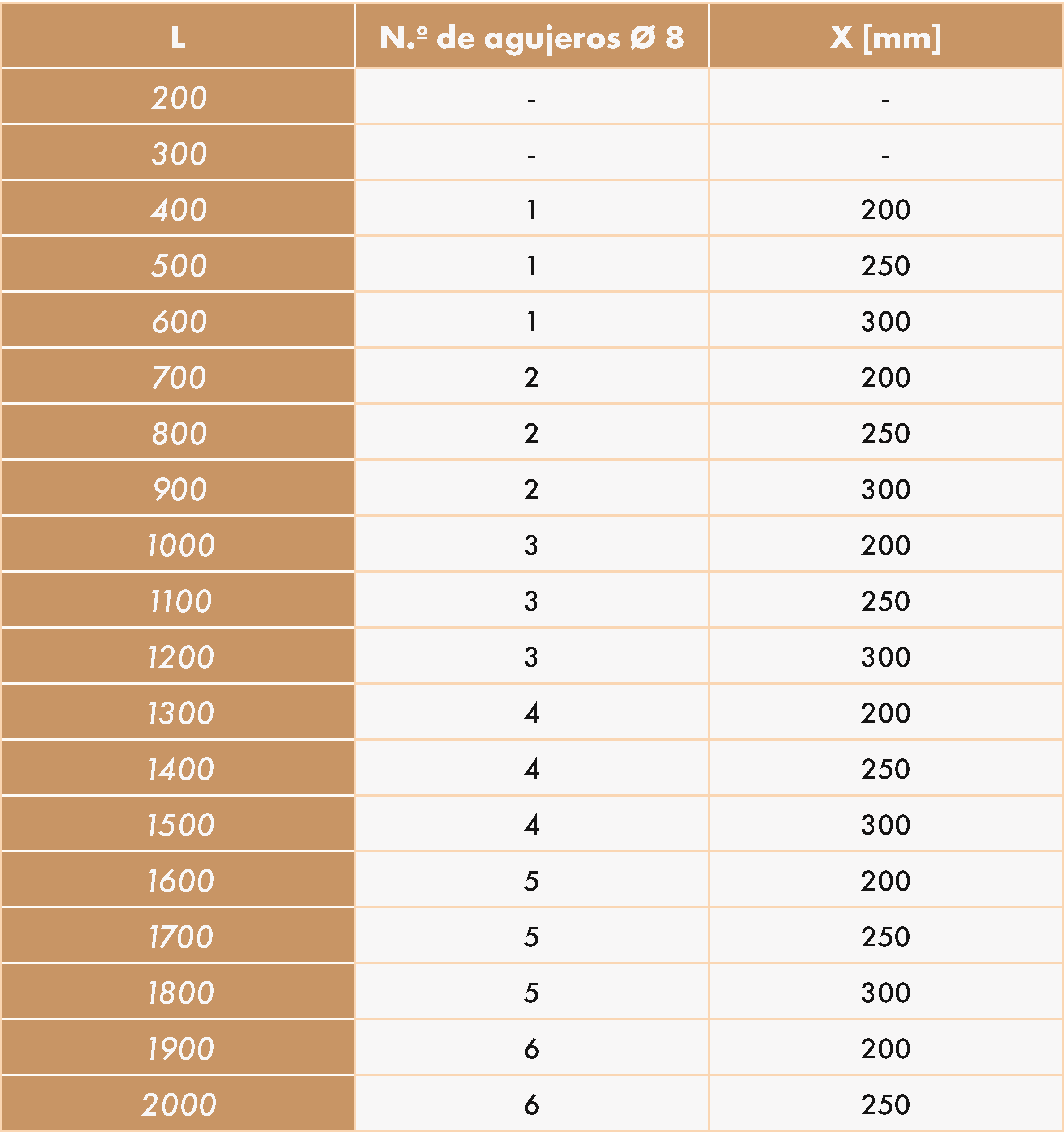

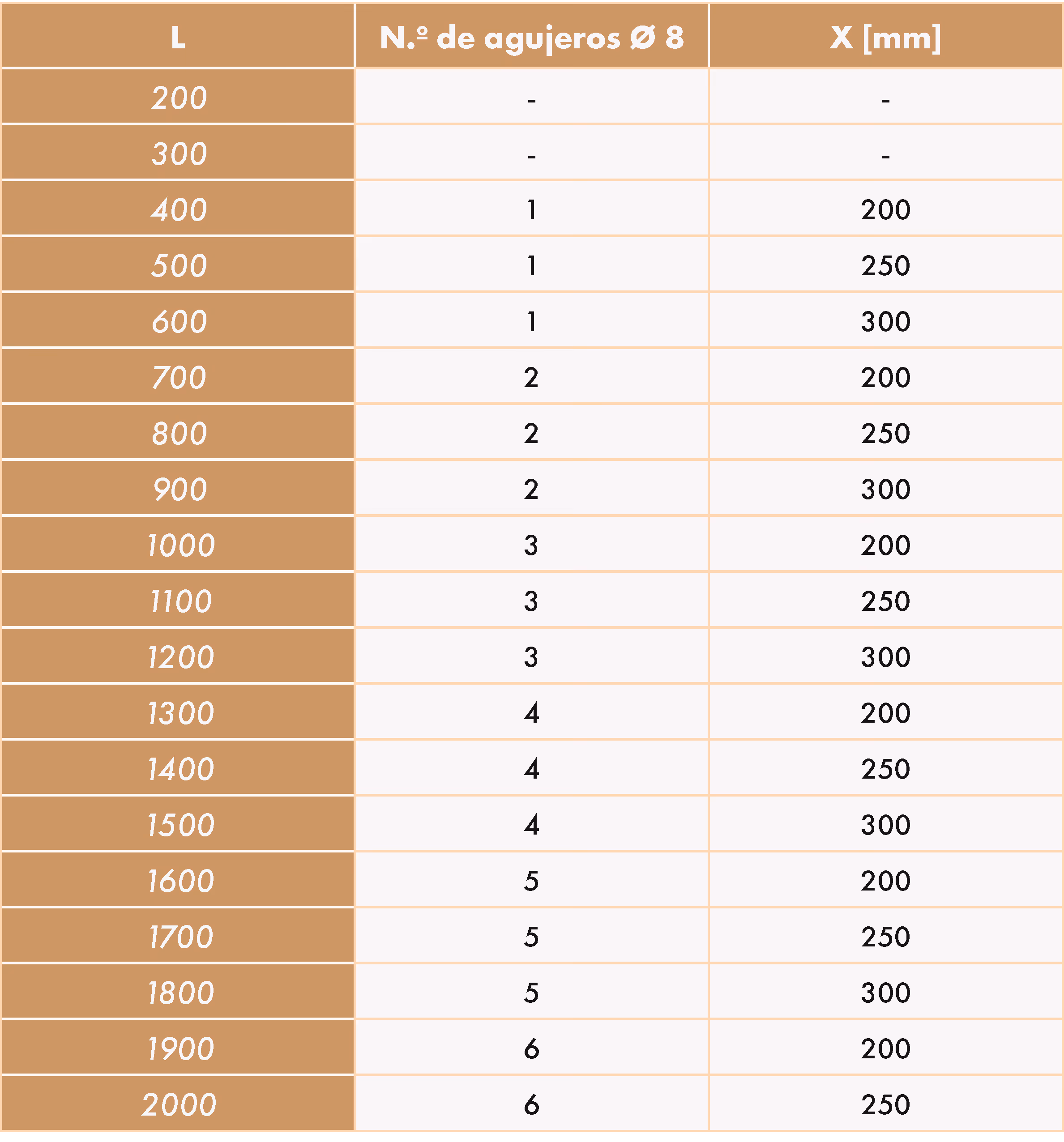

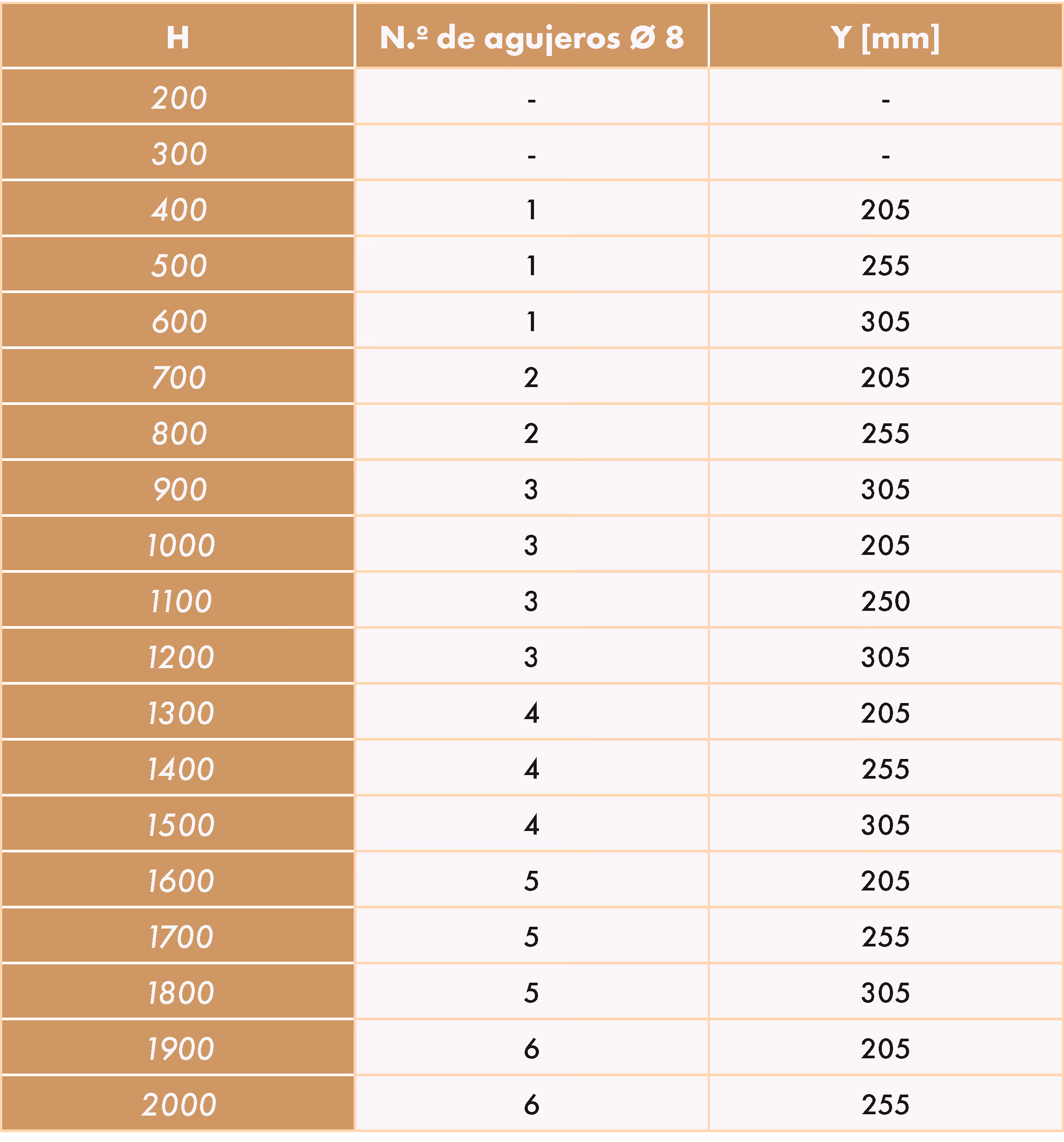

- Montaje: el número de orificios varía según las dimensiones.
SELECCIÓN
Thank you! Your submission has been received!
Oops! Something went wrong while submitting the form.
Resultados
Perda de Carga (Pa)
Nível de Ruído - dB (A)
INSTALACIÓN
ACCESORIOS
Comando manual R11
Permite maniobrar y bloquear la posición de los registros de flujo.
Hasta una superficie de 1,2 m².
Comando manual R12
Permite maniobrar y bloquear la posición de los registros de flujo.
Para una superficie superior a 1,2 m².
Comando elétrico
Permite manobrar e regular os registos de caudal.
Comando pneumático
Montado en fábrica: póngase en contacto con nosotros para obtener más información.
