Geotec S 30-45
sistema para construção de conduta resistente ao fogo, para ventilação, controlo de fumos-desenfumagem e proteção de ductos técnicos
geo tec s 30 45
Vantagens
Produto 100% natural, à base de gesso e com certificação CE.
Permite contruir condutas até 2500 x 1500 mm.
Compatível com toda a gama registos de desenfumagem France Air
Possibilidade de aplicação de pintura em obra.
Fornecimento em placas à medida (tipo kit).
Rapidez e facilidade de instalação.
Redução de desperdícios.
Disponível serviço de instalação.
No items found.
DESCRIÇÃO TÉCNICA
GAMA
- Placas com dimensão 200 x 1000 até 1100 x 1000 mm (em intervalos de 50 mm).
- Acessórios para construção de condutas até 2500 x 1500 mm.
- Espessura 30 mm: EI 60.
- Espessura 45 mm: EI 120
DESIGNAÇÃO

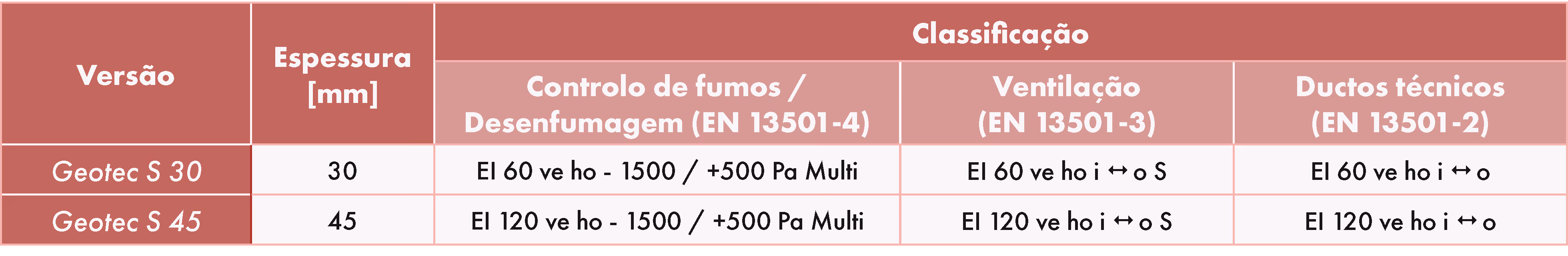

APLICAÇÃO / UTILIZAÇÃO
- Conduta resistente ao fogo verticais e horizontais, para:
- Controlo de fumos/desenfumagem: teste segundo EN 1366-8 e classificação segundo EN 13501-4.
- Ventilação: teste segundo EN 1366-1 e classificação segundo EN 13501-3.
- Proteção de ductos técnicos: teste segundo EN 1366-5 e classificação segundo EN 13501-2.
CONSTRUÇÃO / COMPOSIÇÃO
- Placas construídas à base de gesso e fibras.
OPÇÕES
- Tratamento hidrófugo.
ACONDICIONAMENTO
- Vendido à unidade, em palete, envolvido em película de plástico.
- Deverá ser transportado e armazenado numa superfície plana e protegido da água.
DIMENSÕES
ATRAVANCAMENTOS DAS PLACAS
Geotec S 30
Geotec S 45
SELEÇÃO
- Consulte-nos para seleção detalhada da lista de material.
Thank you! Your submission has been received!
Oops! Something went wrong while submitting the form.
Resultados
Perda de Carga (Pa)
Nível de Ruído - dB (A)
INSTALAÇÃO
CONFIGURAÇÃO STANDARD DE INSTALAÇÃO - HORIZONTAL
VÍDEO DE INSTALAÇÃO: CANAL YOU TUBE FRANCE AIR PORTUGAL
OUTRAS CONFIGURAÇÕES DE INSTALAÇÃO - HORIZONTAL
(2) - Ligação de canto
(3) - Intersecção na conduta horizontal
(4) - Inclinação
(5) - Instalação no chão ≤ 600 mm
(6) - Instalação no chão: seccção de grandes dimensões
CONFIGURAÇÃO STANDARD DE INSTALAÇÃO - VERTICAL
VÍDEO DE INSTALAÇÃO: CANAL YOU TUBE FRANCE AIR PORTUGAL
OUTRAS CONFIGURAÇÕES DE INSTALAÇÃO - VERTICAL
(2) - Intersecção na conduta vertical
(3) - Instalação de um registo corta-fogo
(4) - Instalação de um registo de desenfumagem
ACESSÓRIOS
Tacão
Elemento com 200 mm altura para instalação do remate à laje da conduta vertical e como reforço interior das condutas horizontais.
Proteção em U
Proteção das calhas metálicas de suporte das condutas horizontais.
(2) - Calha metálica 41 x 41
(3) - Proteção em U
Meia cana
Proteção dos varões roscados de suspensão das condutas horizontais.
(2) - Varão roscado Ø8
(3) - Meia cana
