Geotec S 30-45
sistema para la construcción de conductos resistentes al fuego, para la ventilación, el control de humos, la eliminación de humos y la protección de conductos técnicos
Ventajas
Producto 100% natural, a base de yeso y con certificación CE.
Permite la construcción de conductos de hasta 2500 x 1500 mm.
Compatible con toda la gama de detectores de humo France Air
Posibilidad de aplicar pintura in situ.
Se suministra en planchas personalizadas (tipo kit).
Rapidez y facilidad de instalación.
Reducción de residuos.
Servicio de instalación disponible.
DESCRIPCIÓN TÉCNICA
GAMA
- Planchas de 200 x 1000 hasta 1100 x 1000 mm (en intervalos de 50 mm).
- Accesorios para la construcción de tuberías de hasta 2500 x 1500 mm.
- Grosor 30 mm: EI 60.
- Grosor 45 mm: EI 120

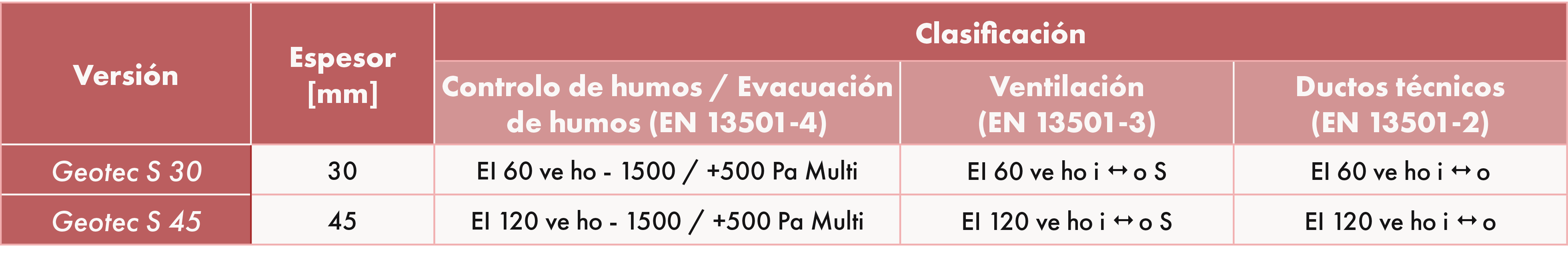

DESIGNACIÓN
APLICACIÓN/USO
- Tubo ignífugo vertical y horizontal, para:
- Control y eliminación de humos: ensayo según la norma EN 1366-8 y clasificación según la norma EN 13501-4.
- Ventilación: ensayo según EN 1366-1 y clasificación según EN 13501-3.
- Protección de tuberías técnicas: prueba según EN 1366-5 y clasificación según EN 13501-2.

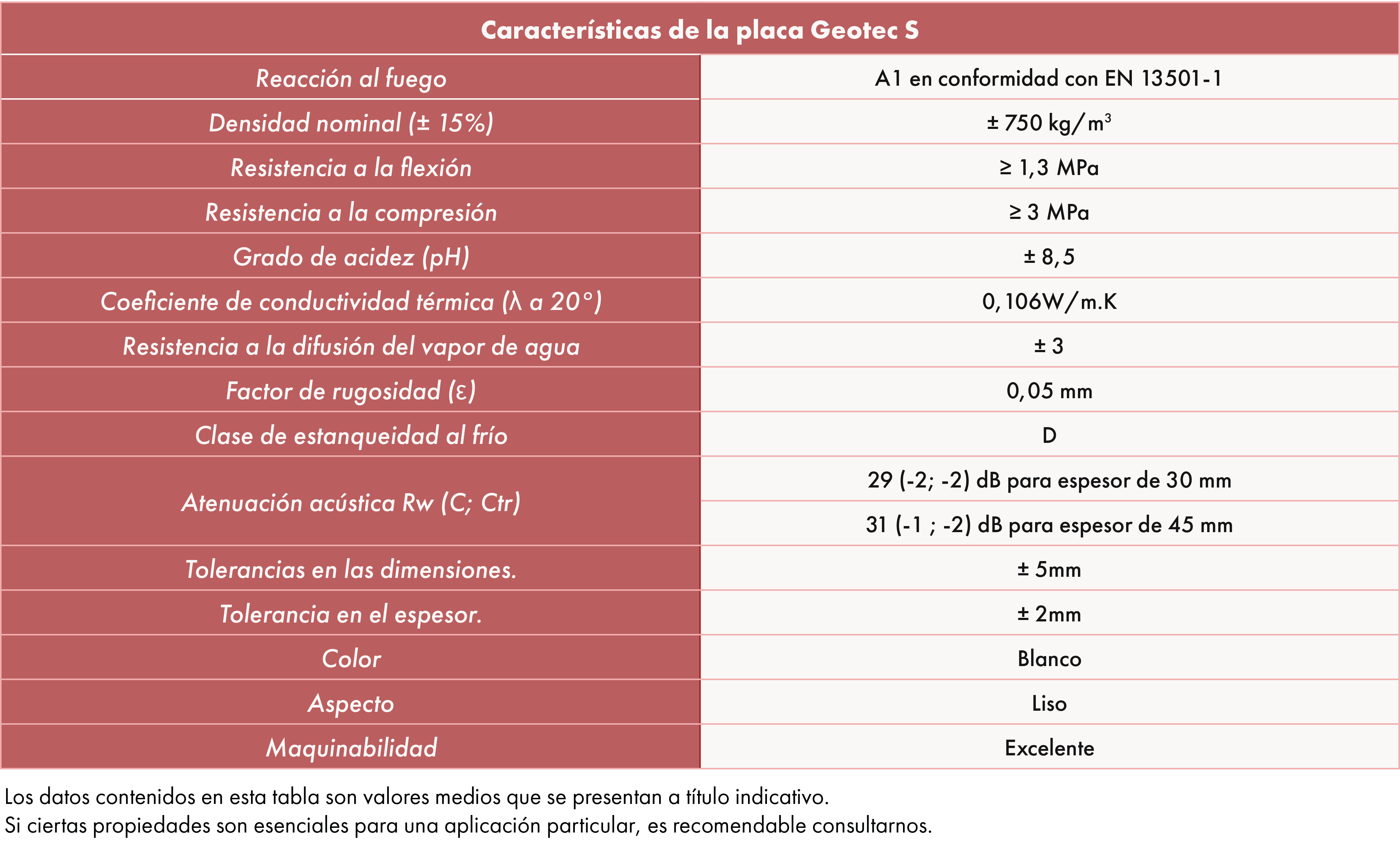

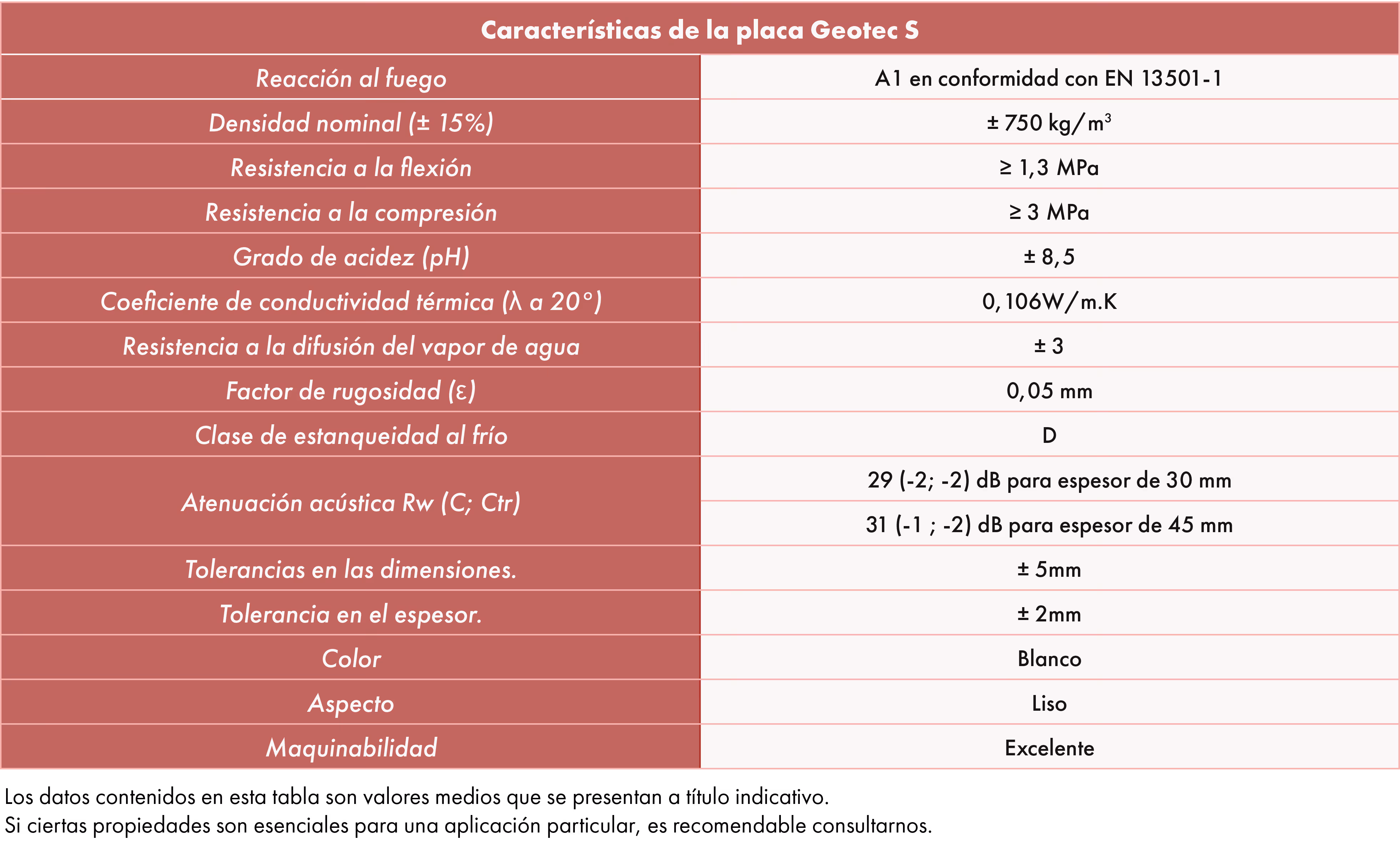

CONSTRUCCIÓN/COMPOSICIÓN
- Placas hechas de yeso y fibras.
OPCIONES
- Tratamiento hidrófugo.
EMBALAJE
- Se vende individualmente, en palé, envuelto en film de plástico.
- Debe transportarse y almacenarse en una superficie plana y protegido del agua.
DIMENSIONES
AVANCES EN EL PLATO

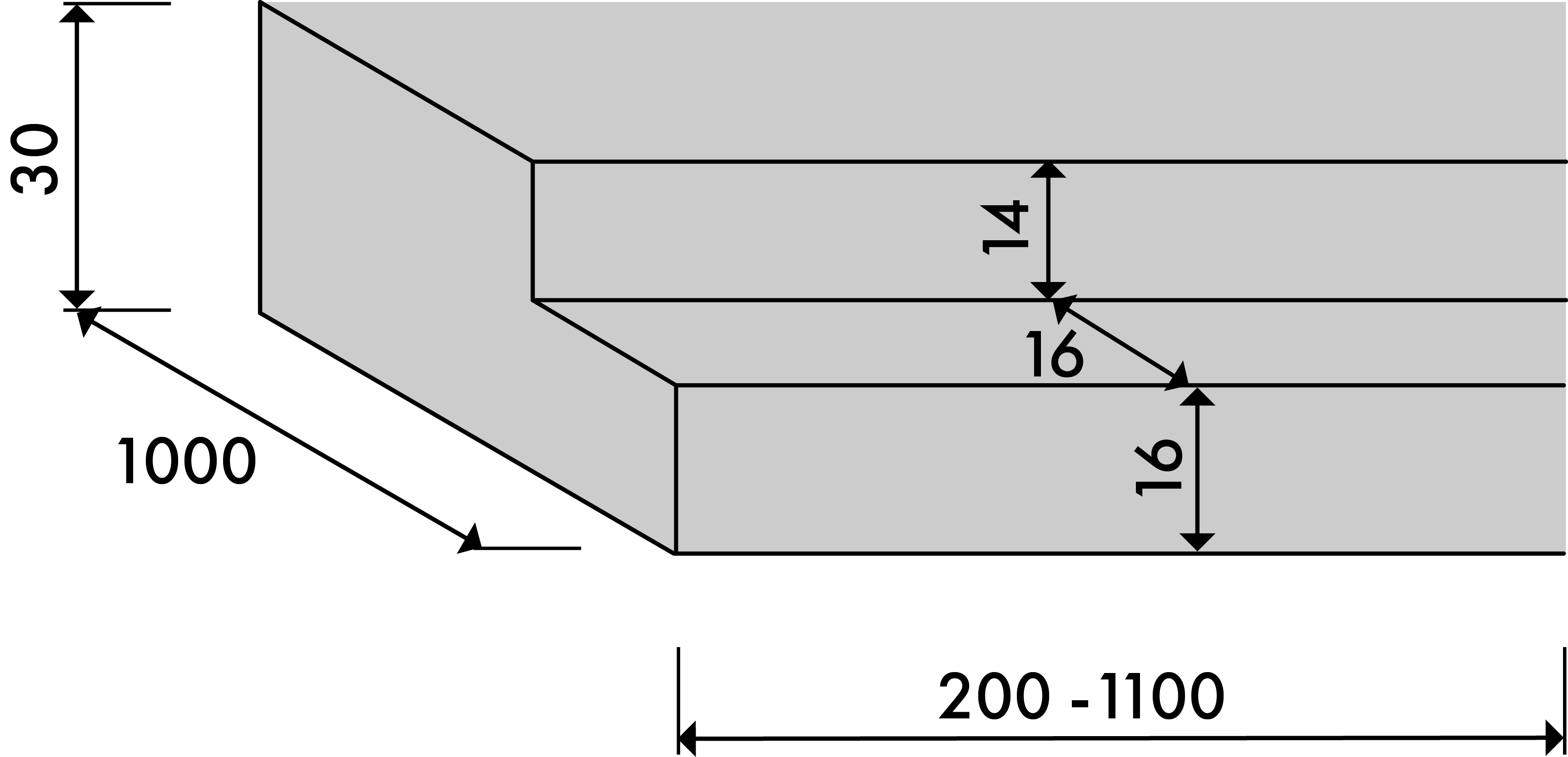

Geotec S 30

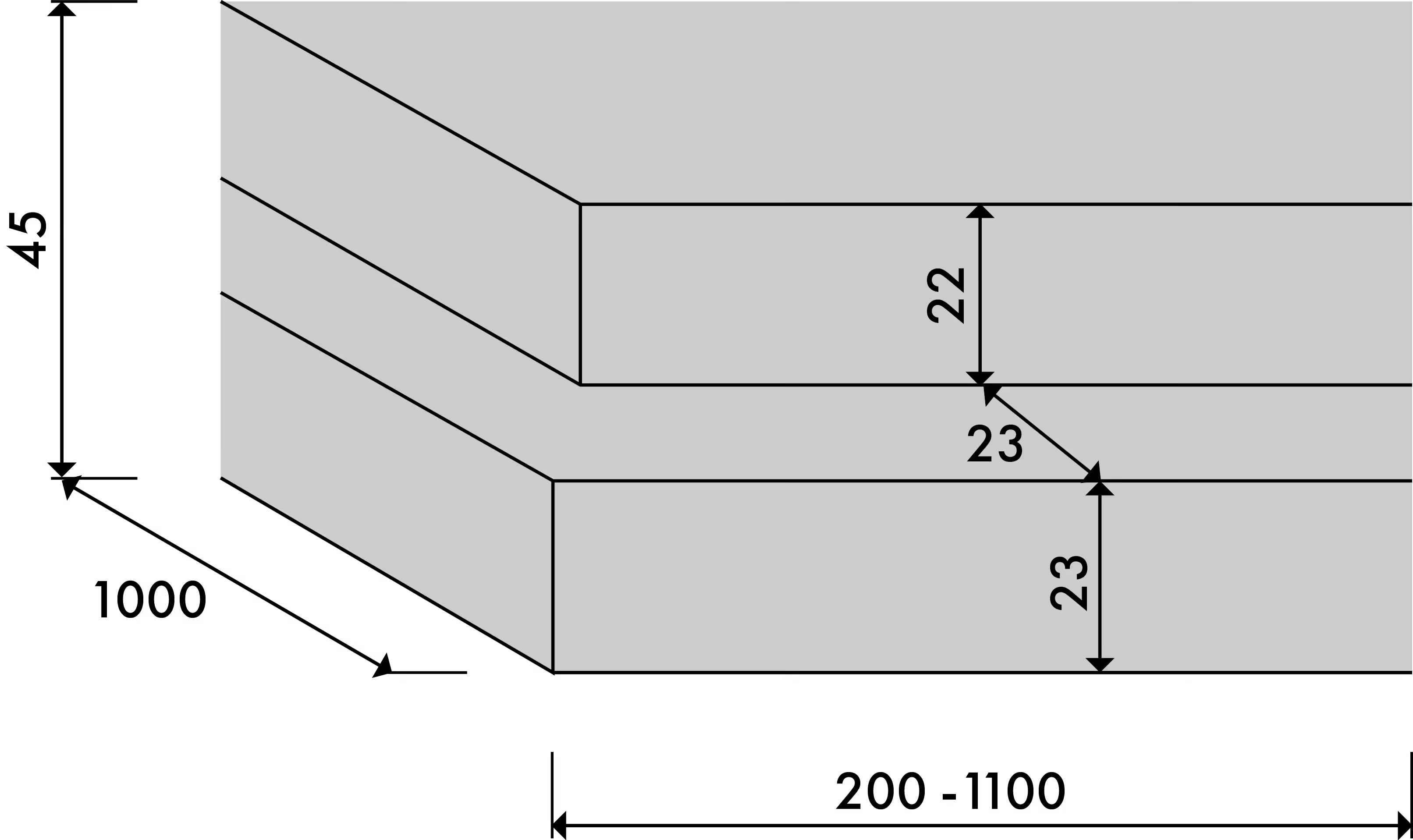

Geotec S 45
SELECCIÓN
- Consúltenos para una selección detallada de la lista de materiales.
Resultados
INSTALACIÓN
CONFIGURACIÓN DE INSTALACIÓN ESTÁNDAR - HORIZONTAL
VÍDEO DE INSTALACIÓN: CANAL YOU TUBE FRANCE AIR PORTUGAL

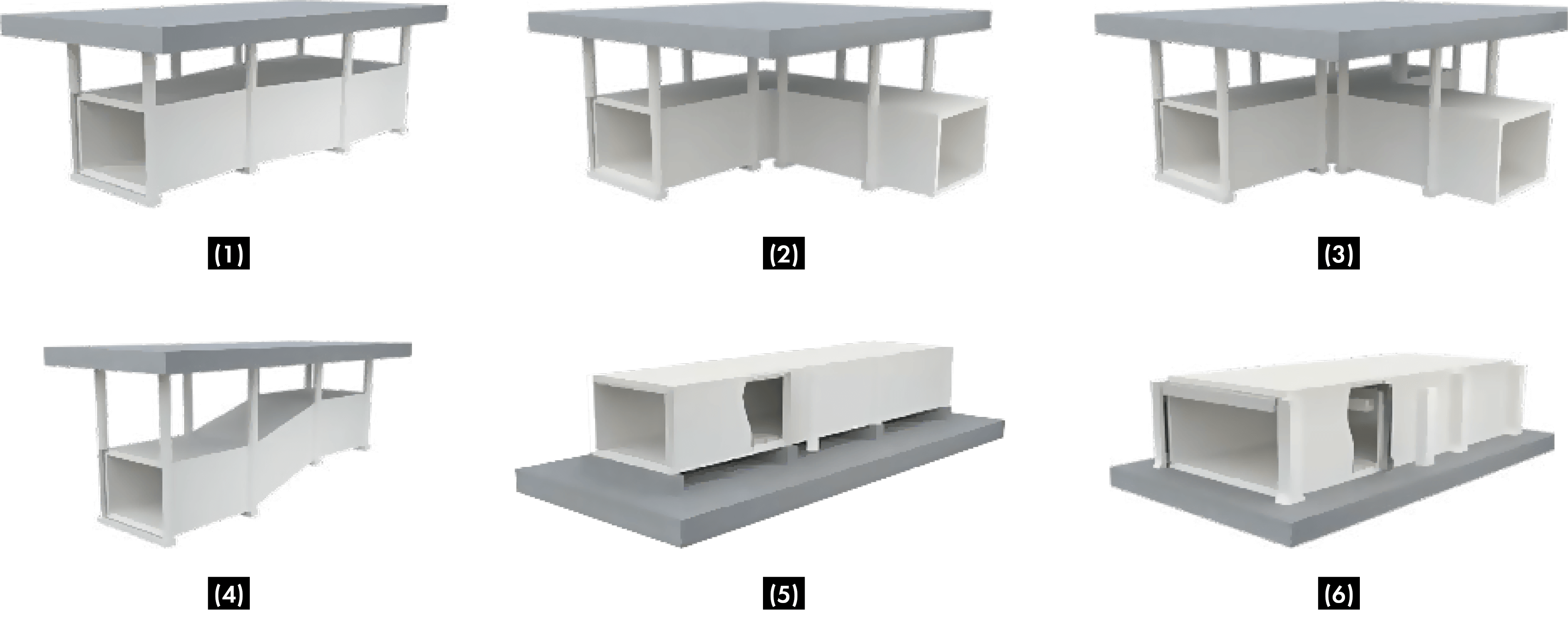

OTROS AJUSTES DE INSTALACIÓN: HORIZONTAL
(2) - Conexión de esquina
(3) - Intersección en la tubería horizontal
(4) - Inclinación
(5) - Instalación en suelo ≤ 600 mm
(6) - Instalación en suelo: sección grande
CONFIGURACIÓN DE INSTALACIÓN ESTÁNDAR: VERTICAL
VÍDEO DE INSTALACIÓN: CANAL YOU TUBE FRANCE AIR PORTUGAL

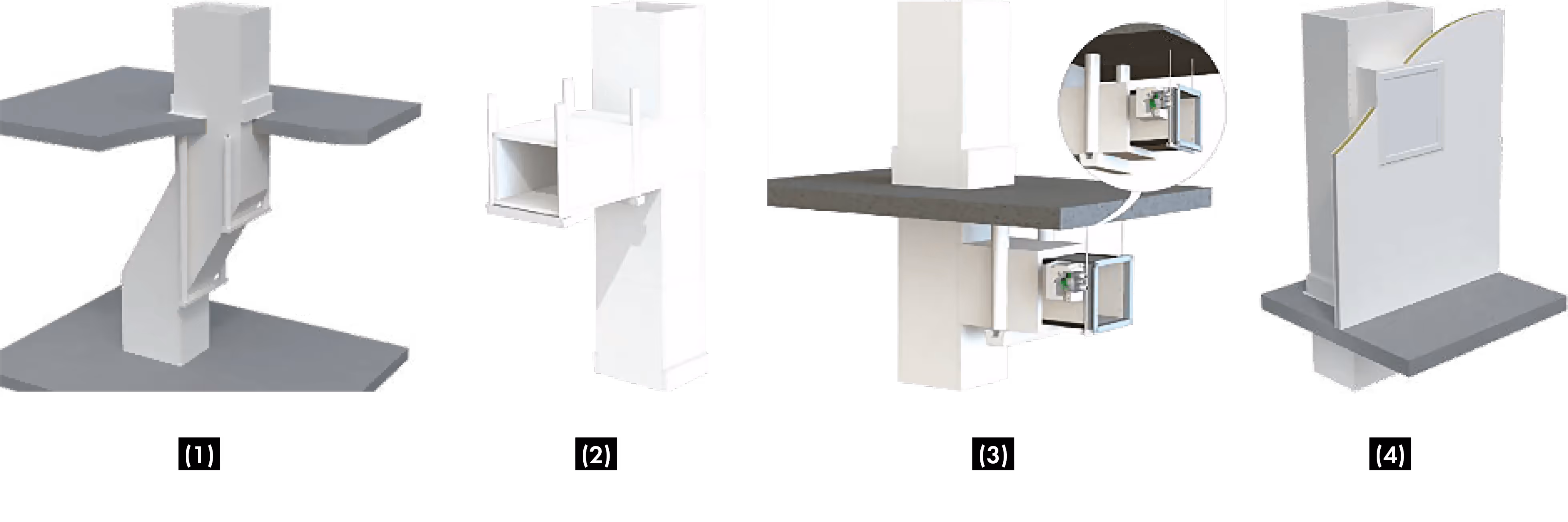

OTROS AJUSTES DE INSTALACIÓN: VERTICAL
(2) - Intersección vertical de conductos
(3) - Instalación de una compuerta contra incendios
(4) - Instalación de un registro de extracción de humos
ACCESORIOS
Tacão
Elemento de 200 mm de altura para la instalación de la tapa del extremo en el tubo vertical y como refuerzo interno de los tubos horizontales.
Protección en forma de U
Protección de los rieles metálicos que soportan los conductos horizontales.
(2) - Riel metálico 41 x 41
(3) - Protección en U
Meya cana
Protección de varillas roscadas para suspensión de conductos horizontales.
(2) - Varilla roscada Ø8
(3) - Medios de comunicación
