Informações Complementares
Vantagens
Funcionamento com água potável.
Manutenção periódica reduzida e fácil.
Sistema AFS: impede o aparecimento de espuma.
Gestão de coques térmicos para limitar a incrustação de calcário nas resistências.
Instalação rápida graças ao assistente de arranque.
Protocolo Modbus e Bacnet por porta GTC e Ethernet.
Gama
- Digivap® 3R: produção de vapor de 2 até 60 kg/h.
Designação
![](https://cdn.prod.website-files.com/61701d325c3b0c755d8d805a/61f968aa2f2df14d5d9a51d6_02-Digivap-3R-designacao.png)
Aplicação / Utilização
- Humidificação de precisão (± 2%) em hospitais, museus, salas brancas, indústria farmacêutica, microeletrónica, etc..
Construção / Composição
- Cuba de produção de vapor: até 10 kg/h, cilíndrico em aço inox; de 20 até 60 kg/h, retangular em aço inox.
![](https://cdn.prod.website-files.com/61701d325c3b0c755d8d805a/61f9691695a3442665372c83_02-Digivap-3R-construcao-composicao.png)
- Resistência elétrica em liga de alumínio com uma elevada área de permuta.
- Sonda de temperatura integrada nas resistências elétricas: proteção contra o sobreaquecimento e deteção antecipada de excesso de calcário.
- Controlo através de modulação com relés eletrónico estático.
- Sistema automático para medição da condução de água.
Opções
- Resistência de titânio para água de osmose.
- Isolamento térmico à volta da cuba.
Acondicionamento
- Vendido à unidade.

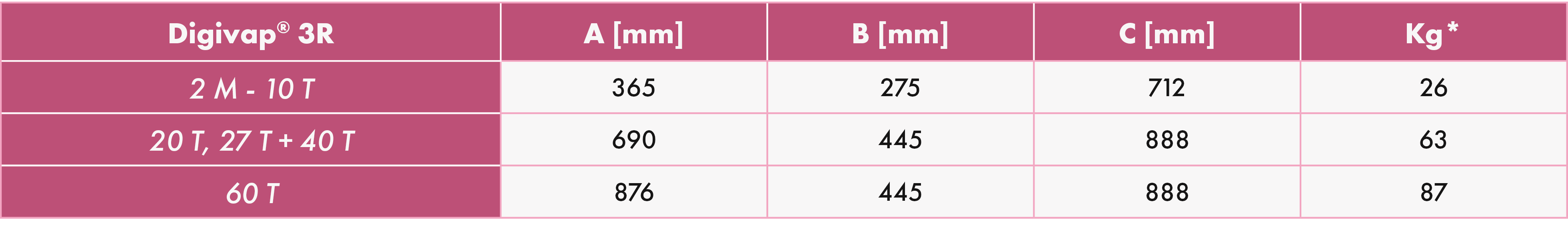

ATRAVANCAMENTOS E PESOS
![](https://cdn.prod.website-files.com/61701d325c3b0c755d8d805a/61f96b8491b14182567d0379_02-Digivap-3R-atravancamentos-pesos-1.png)
![](https://cdn.prod.website-files.com/61701d325c3b0c755d8d805a/61f96b8b81e8ea8d48bc0978_02-Digivap-3R-atravancamentos-pesos-2.png)

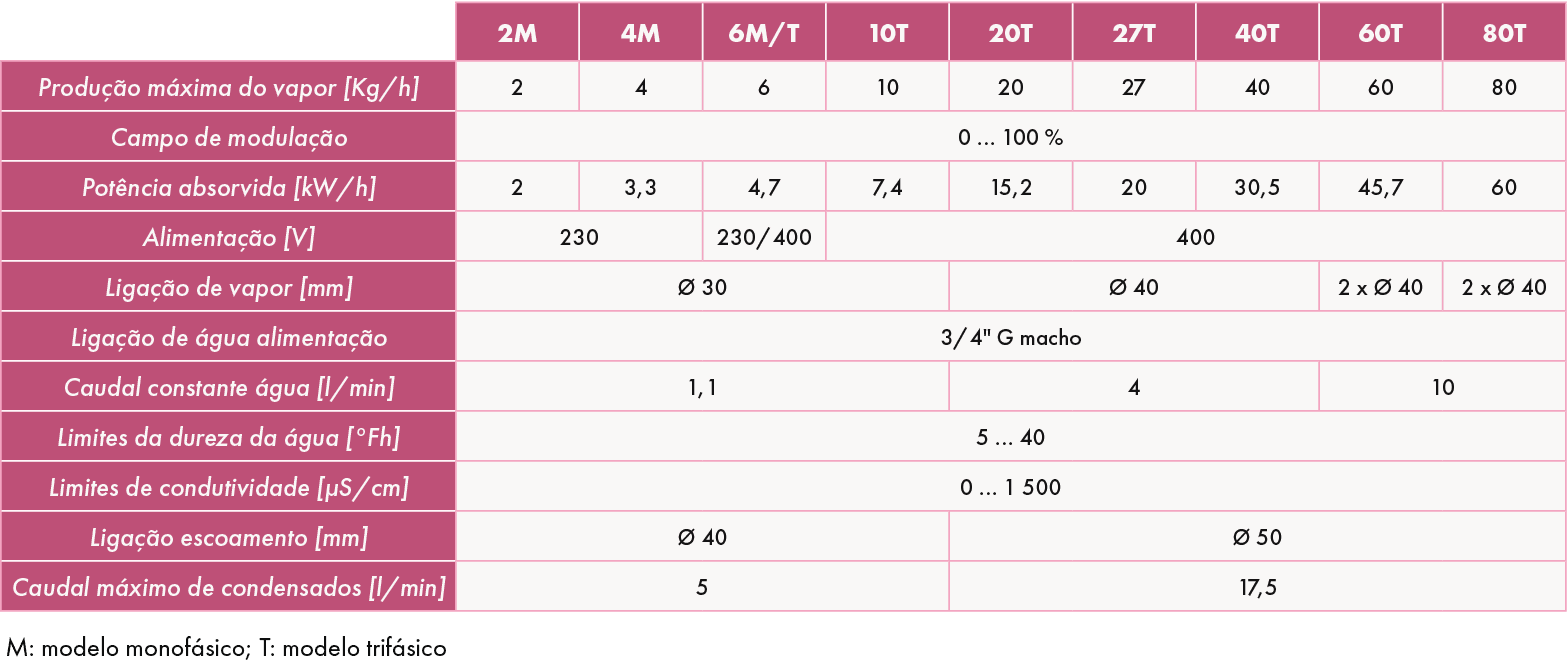

CARACTERÍSTICAS TÉCNICAS
![](https://cdn.prod.website-files.com/61701d325c3b0c755d8d805a/61f96b3fb9ad05f73e955cbc_02-Digivap-3R-caracteristicas.png)

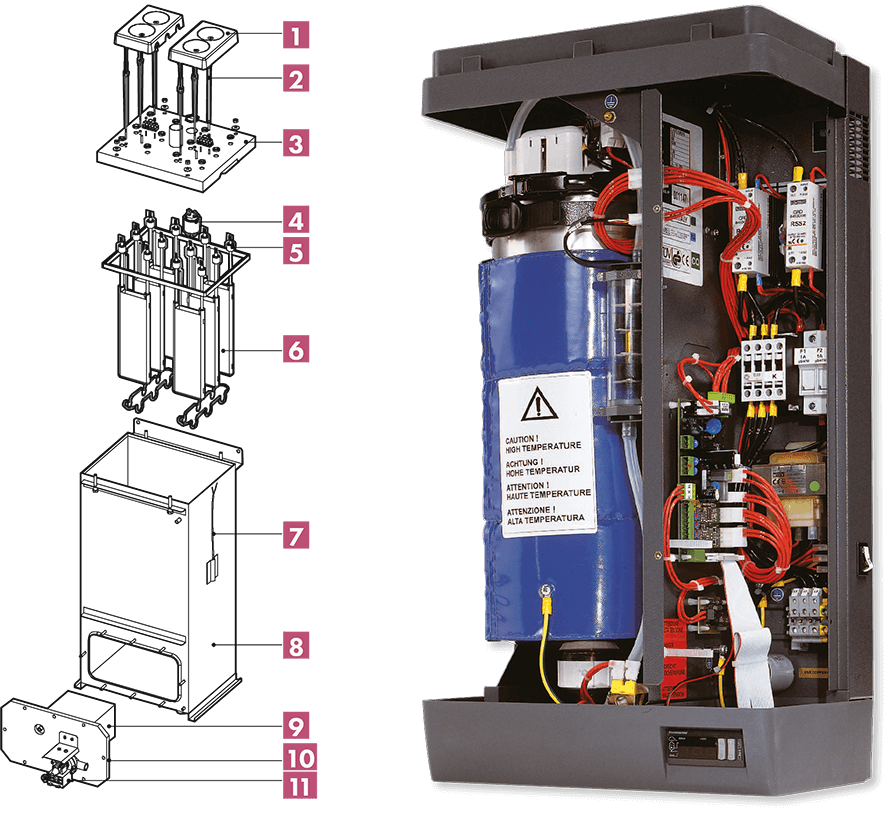

ESQUEMA DO PRODUTO
![](https://cdn.prod.website-files.com/61701d325c3b0c755d8d805a/61f96b4d2f71ed624ba4010c_02-Digivap-3R-esquema-produto.png)
Digivap® elétrico
Os modelos 20T e 60 T são fabricados com uma cuba com base retangular (ver esquema).
Os modelos 2M e 10T são fabricados com uma cuba cilíndrica.
DIFUSÃO VAPOR POR RAMPA DE DISTRIBUIÇÃO

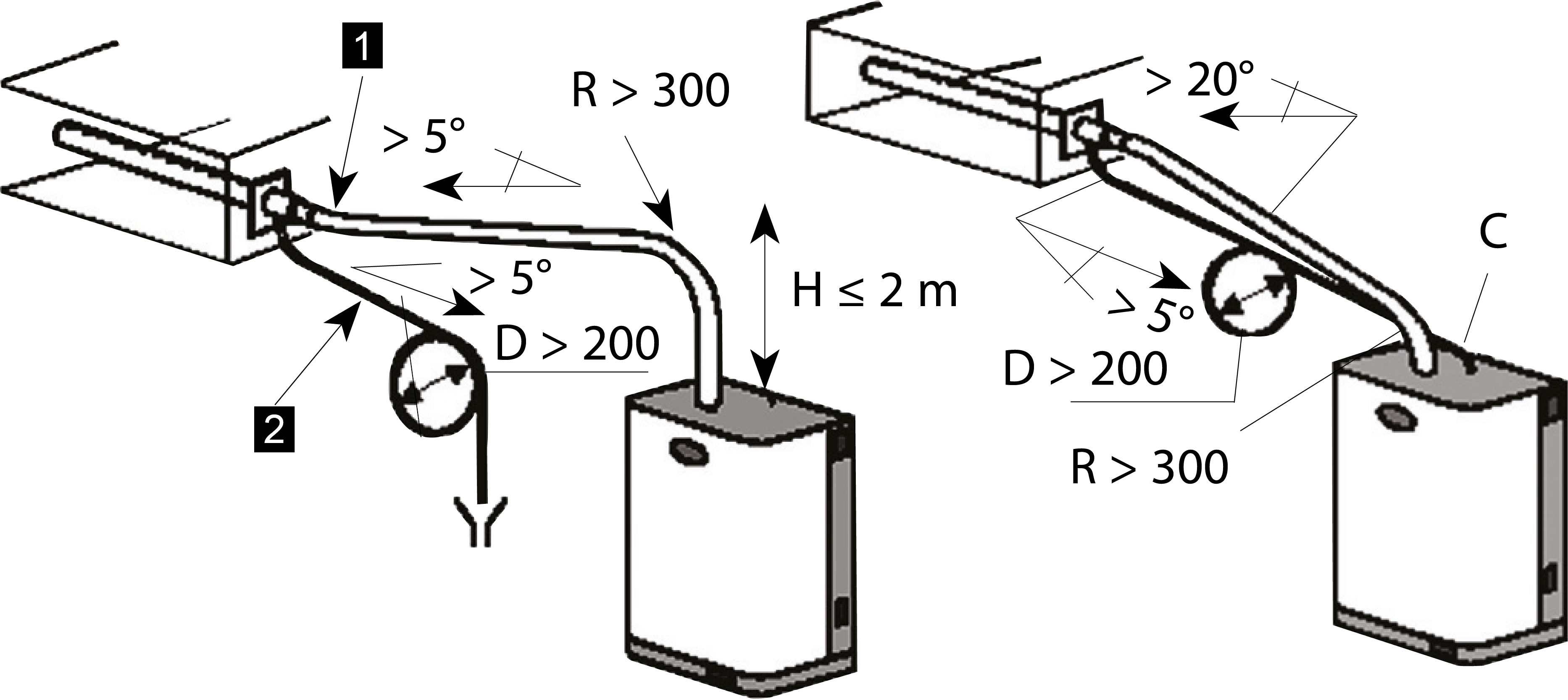

Recomendações para a instalação da tubagem de distribuição de vapor
![](https://cdn.prod.website-files.com/61701d325c3b0c755d8d805a/61f9620ff8c2016ef4788a9a_01-Digivap-3E-difusao-vapor-rampa-distribuicao-1.png)
![](https://cdn.prod.website-files.com/61701d325c3b0c755d8d805a/61f96226846528fd208a3b68_01-Digivap-3E-difusao-vapor-rampa-distribuicao-2.png)
Para eliminar a condensação, montar a rampa com inclinação (2 a 3%) para facilitar o retorno dos condensados
![](https://cdn.prod.website-files.com/61701d325c3b0c755d8d805a/61f96244f3e0e326c4ea8dba_01-Digivap-3E-difusao-vapor-rampa-distribuicao-3.png)
DIFUSÃO VAPOR POR CAIXA DE VENTILAÇÃO
Para humidificação direta no ambiente
- Depois de inserir as 4 peças guias nos espaços previstos para esse efeito, a unidade de insuflação é fixa diretamente através de 2 parafusos auto perfurantes.
- As ligações elétricas são realizadas por conetores rápidos.
- O tubo de vapor deve ser fixo ao cilindro por uma abraçadeira de fecho.
- De modo a assegurar uma perfeita absorção da humidade por ar e evitar a recondensação, aconselha-se a instalação da caixa de ventilação a uma distância mínima de qualquer obstáculo.
- Limpar a rede de água antes do arranque do humidificador de modo a evitar a formação de bolhas de ar.
![](https://cdn.prod.website-files.com/61701d325c3b0c755d8d805a/61f962803e9b1e92bc6c73ee_01-Digivap-3E-difusao-vapor-caixa-ventilacao.png)
DADOS COMPARATIVOS ENTRE DIGIVAP® 3E E DIGIVAP® 3R
![](https://cdn.prod.website-files.com/61701d325c3b0c755d8d805a/61f962d6b9ad0504e8952313_01-Digivap-3E-dados-comparacao-Digivap-3E-01-Digivap-3R.png)
DADOS PARA SELEÇÃO DE UM DIGIVAP®
![](https://cdn.prod.website-files.com/61701d325c3b0c755d8d805a/61f962cc2ca9f15820e7f3d8_01-Digivap-3E-dados-selecao-Digivap-1.png)
mD = produção de vapor/hora
V = caudal de ar
p = massa específica do ar
x1 = humidade absoluta do ar introduzido
x2 = humidade absoluta do ar desejada
Exemplo de seleção - ar novo:
- Condições temperatura/humidade no local a tratar (+20° C, 50% H.R.).
- Condições temperatura/humidade do ar exterior (-5° C, 80% H.R.).
- Caudal do ar insuflado no local a tratar (1250 m³/h).
Cálculo da seleção do humidificador:
![](https://cdn.prod.website-files.com/61701d325c3b0c755d8d805a/61f96307facf9bfa34209e1f_01-Digivap-3E-dados-selecao-Digivap-2.png)
Seleção do humidificador:
- Digivap® 3E 8T ou Digivap® 3R 10T.
Seleção das rampas de difusão:
- 1 rampa RD450 para a Digivap® 3E 8T ou uma rampa RD 600 para Digivap® 3R 10T.
Seleção de acessórios:
- Tubagem de distribuição de vapor.
- Tubagem de entrada de água.
- Tubagem de evacuação dos condensados.
![](https://cdn.prod.website-files.com/61701d325c3b0c755d8d805a/61f9631395a34449f536f7c8_01-Digivap-3E-dados-selecao-Digivap-3.png)
SELEÇÃO DAS RAMPAS DE DIFUSÃO DE VAPOR
Aplicação em condutas
![](https://cdn.prod.website-files.com/61701d325c3b0c755d8d805a/61f9705e302caf3686ae7461_02-Digivap-3R-selecao-rampas-difusao-vapor.png)
SELEÇÃO DA REGULAÇÃO
Regulação Digivap® 3R
- Regulador S2000: humidificador com unidade de regulação (modulação) integrada.
- Deve ser tido em conta a inclusão de uma sonda ou de um sinal.
![](https://cdn.prod.website-files.com/61701d325c3b0c755d8d805a/61f9707efe91bc7dd54f5575_02-Digivap-3R-selecao-regulacao.png)
![](https://cdn.prod.website-files.com/61701d325c3b0c755d8d805a/61f970885c3c6b992c66a783_02-Digivap-3R-selecao-regulacao-1.png)
Caixa de ventilação de ambiente
![](https://cdn.prod.website-files.com/61701d325c3b0c755d8d805a/61f971e15c3c6b585866ada2_caixa-ventilacao-ambiente-1.png)
2 modelos de caixa, montagem direta no humidificador.
Do 1M ao 18T para o primeiro modelo e do 20T ao 40T para o segundo modelo.
Alimentação 230 V mono.
Para os modelos trifásicos, prever um transformador.
![](https://cdn.prod.website-files.com/61701d325c3b0c755d8d805a/61f97490638df36775cc9ccc_caixa-ventilacao-ambiente-2.png)
![](https://cdn.prod.website-files.com/61701d325c3b0c755d8d805a/61f97495b44bcbc40ee06564_caixa-ventilacao-ambiente-tabela.png)
Sistema de escoamento por inatividade
Composto por uma electroválvula e acessórios, introduz água na rede para reduzir a temperatura da água quente à saída do escoamento (100º C), misturando-se com a água de alimentação.
![](https://cdn.prod.website-files.com/61701d325c3b0c755d8d805a/61f9752f19e85a2cf5657072_sistema-escoamento-inatividade.png)
Consumíveis
![](https://cdn.prod.website-files.com/61701d325c3b0c755d8d805a/61f976d27dd5dc57427b63af_consumiveis.png)
Cilindro de produção de vapor
Os cilindros são os elementos de substituição mais usuais para humidificadores Digivap® 3E.
Devem ser substituídos a cerca de cada 3000 horas de utilização (consoante o tipo de utilização).
![](https://cdn.prod.website-files.com/61701d325c3b0c755d8d805a/61f97677b44bcb5dbbe06eb4_consumiveis-tabela.png)
Cilindro de baixa condução
Para condução de 125 a 350 µs/cm.
Cilindro desmontável
Deve ser substituído a cerca de cada 10000 horas de funcionamento.
Para uma longevidade 2 a 3 vezes maior em relação ao modelo standard.
O calcário pode ser extraído dos cilindros através de um filtro desmontável colocado no fundo dos mesmos.
Elétrodos de substituição para cilindros com abertura
Kits de difusão de vapor
Rampas standard:
- 1 rampa de aço inoxidável: comprimentos de 350 a 1650 mm; conexão de vapor Ø 22, 30 ou 40 mm.
- 1 tubo de distribuição de vapor: comprimento 4 metros; Ø 22, 30 ou 40 mm dependendo do coletor de distribuição.
- 1 tubo de evacuação de condensados: comprimento 4 metros; Ø 10 mm.
Rampas de jato concentrado para condutas de largura reduzida:
- 1 rampa de jato concentrado de aço inoxidável: comprimentos de 300, 450 ou 600 mm; conexão de vapor Ø 22, 30 ou 40 mm.
- 1 mangueira de distribuição de vapor reforçada: comprimento 4 metro; Ø 22, 30 ou 40 mm dependendo da rampa de distribuição.
- 1 tubo de drenagem de condensado: comprimento 4 metros; Ø 10 mm.
Kits tubagem de difusão de vapor
1 tubo flexível reforçado de distribuição de vapor: comprimento 4 metros; Ø 30 ou 40 mm.
1 tubo de evacuação de condensados: comprimento 4 metros; Ø 7 ou 10 mm.
Tubagem de evacuação dos condensados
Tubo concebido para o transporte de líquidos a temperatura elevada.
Tubagem de entrada de água
Tubo em plástica caraterizado por elevada leveza e uma considerável resistência à pressão.
Ligação rápida de entrada de água
![](https://cdn.prod.website-files.com/61701d325c3b0c755d8d805a/61f975ba4a47ee68d40b8bf7_ligacao-rapida-entrada-agua.png)
Válvula de enchimento e escoamento
Sonda de humidade proporcional
3 modelos:
Sonda de humidade proporcional de ambiente.
Sonda de conduta 10 - 90% HR de regulação.
Sonda de conduta 0 - 100% HR de limite.
Vários tipos de sonda disponíveis: industriais, residenciais, etc..
