Digivap® 3R
humidificadores de aire de resistencia eléctrica
Ventajas
Funcionamiento con agua potable.
Mantenimiento periódico reducido y sencillo.
Sistema AFS: evita la aparición de espuma.
Gestión de las capas térmicas para limitar la incrustación de piedra caliza en las resistencias.
Instalación rápida gracias al asistente de arranque.
Protocolo Modbus y Bacnet mediante puerto GTC y Ethernet.
DESCRIPCIÓN TÉCNICA
GAMA
- Digivap® 3R: producción de vapor de 2 a 80 kg/h.

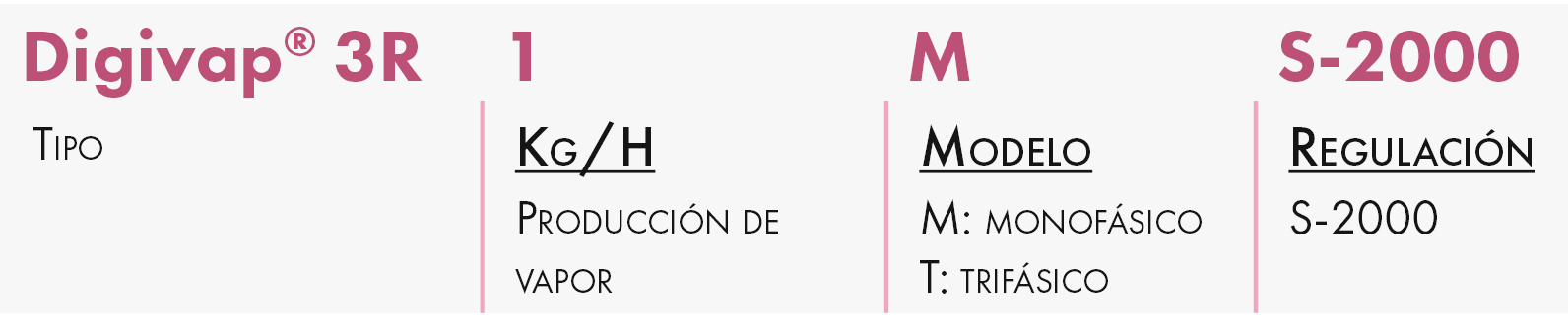

DESIGNACIÓN
APLICACIÓN/USO
- Humidificación de precisión (± 2%) en hospitales, museos, salas limpias, industria farmacéutica, microelectrónica, etc.
CONSTRUCCIÓN/COMPOSICIÓN
- Depósito de producción de vapor: hasta 10 kg/h, cilíndrico en acero inoxidable; de 20 a 80 kg/h, rectangular en acero inoxidable.
- Resistencia eléctrica en aleación de aluminio con alta área de intercambio.
- Sonda de temperatura integrada en las resistencias eléctricas: protección contra el sobrecalentamiento y detección temprana del exceso de piedra caliza.
- Control mediante modulación con relés electrónicos estáticos.
- Sistema automático de medición de la tubería de agua.
OPCIONES
- Aislamiento térmico alrededor de la bañera.
EMBALAJE
- Se vende por unidad.
DIMENSIONES

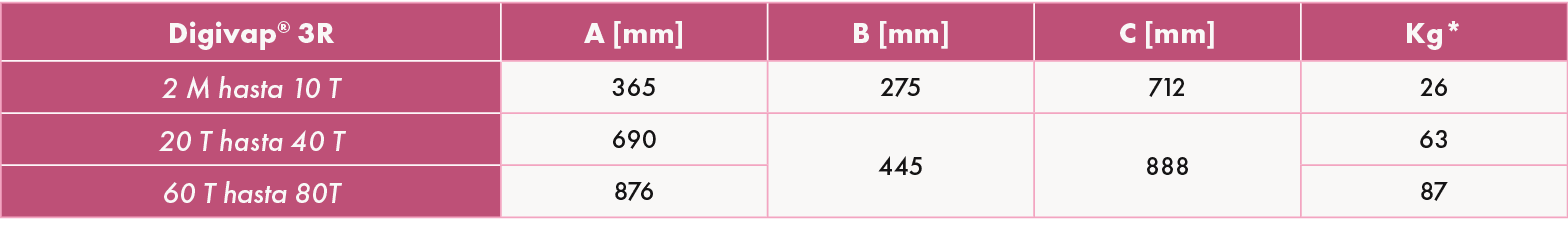

DIMENSIONES Y PESOS

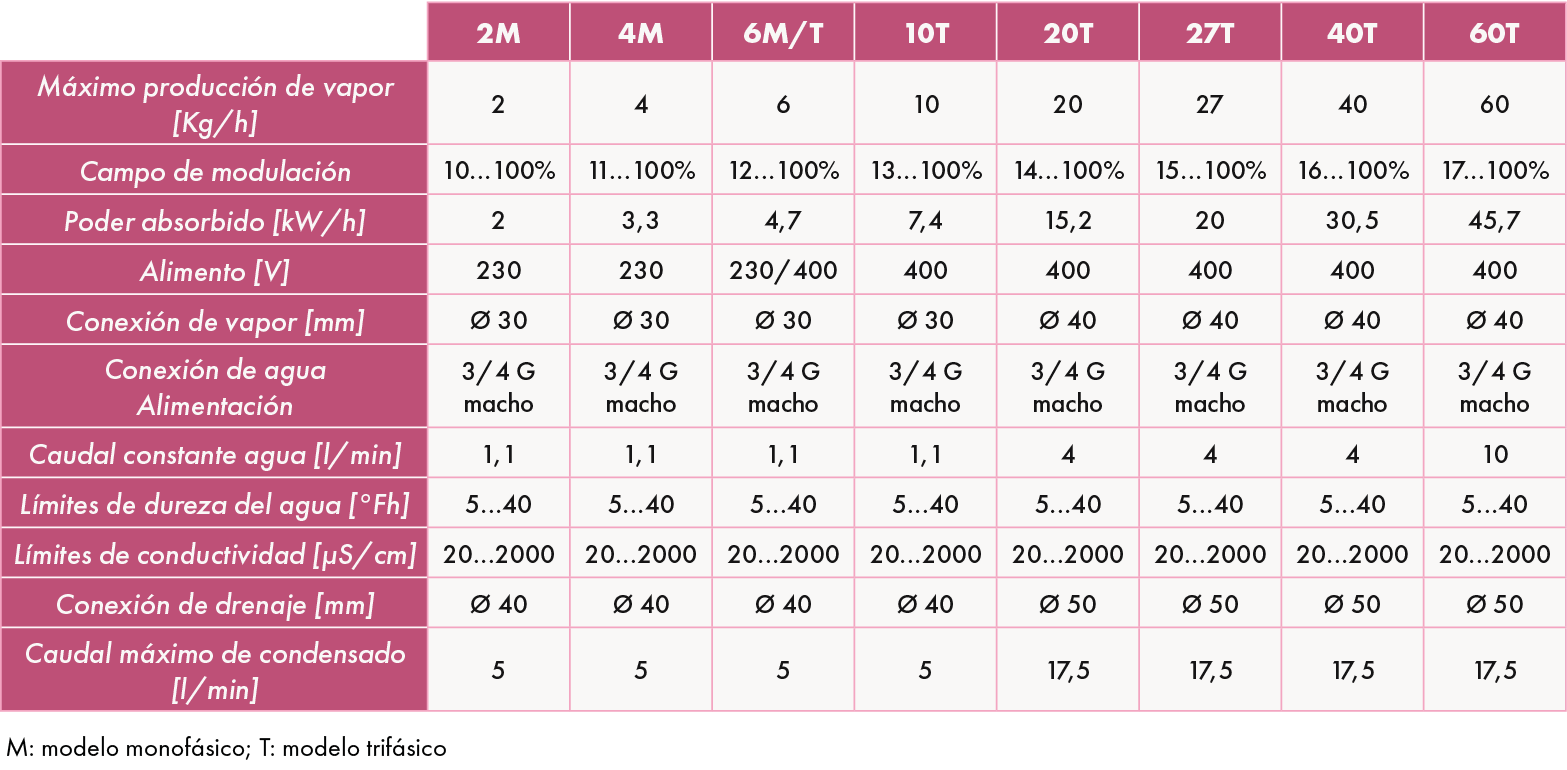

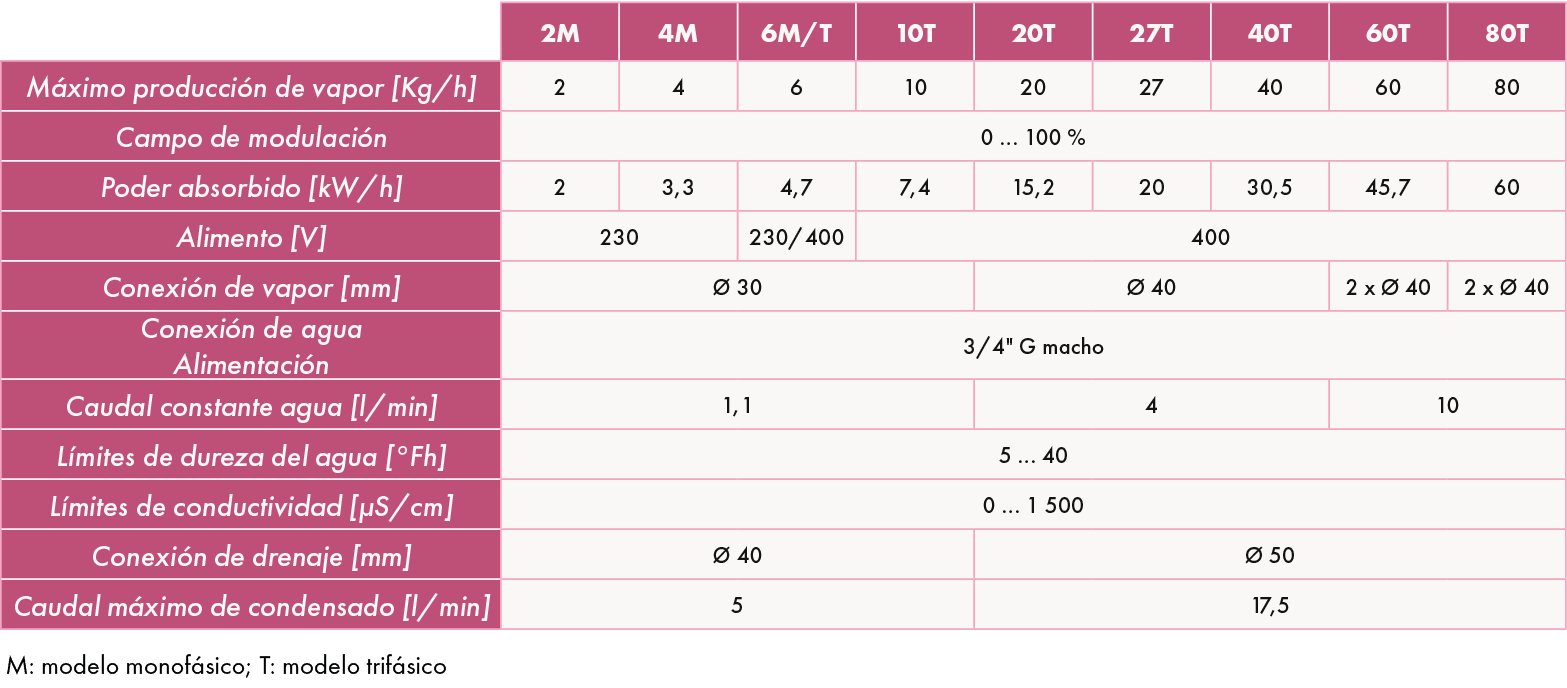

CARACTERÍSTICAS TÉCNICAS

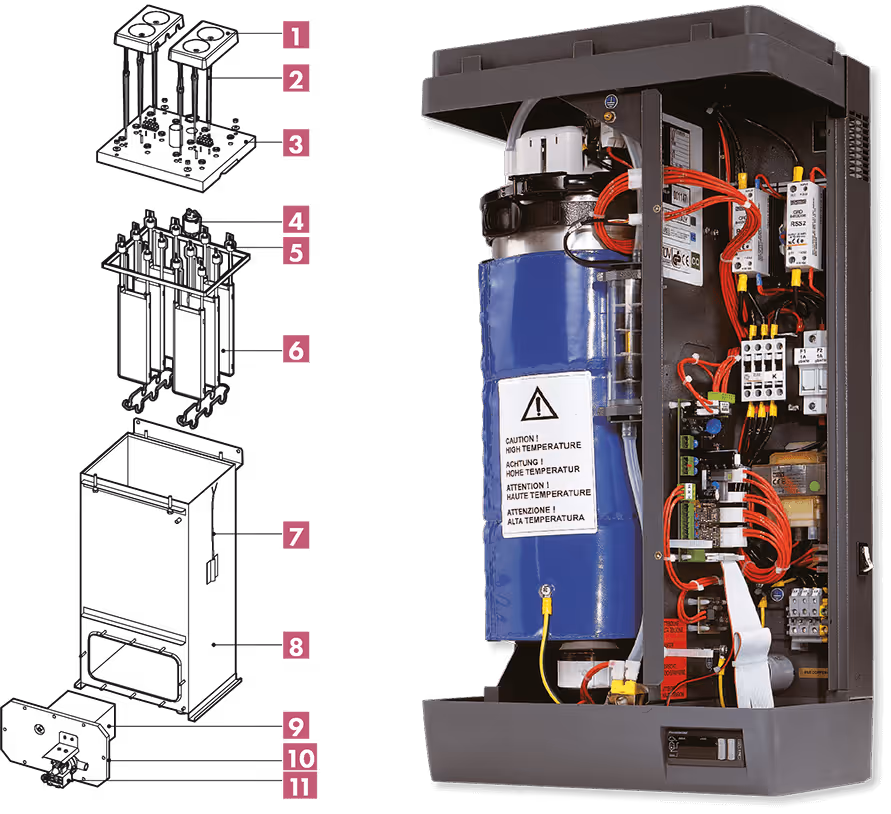

ESQUEMA DEL PRODUCTO
2) Sonda de temperatura de protección (una para cada resistencia);
3) Cubierta del dispositivo de calentamiento de agua; 4) Detección de espuma;
5) Montaje de resistencias eléctricas; 6) Resistencias eléctricas incluidas en la fusión de aleaciones;
7) Sonda de temperatura del agua (precalentamiento);
8) Parte del dispositivo de calentamiento de agua de acero;
9) Filtro de piedra caliza; 10) Anillo para apertura frontal; 11) Bomba de evacuación.
Digivap® eléctrico
Los modelos 20T y 80T se fabrican con un depósito de base rectangular (ver diagrama).
Los modelos 2M y 10T se fabrican con un tanque cilíndrico.
SELECCIÓN

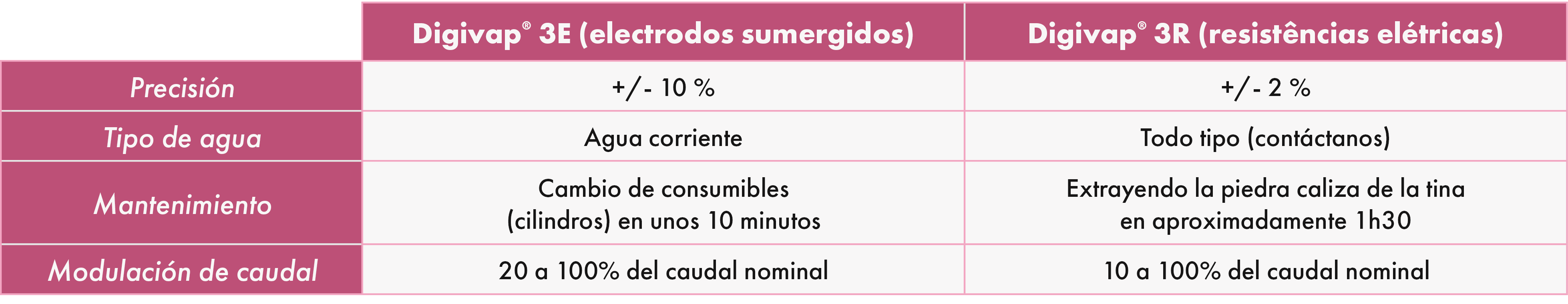

DATOS COMPARATIVOS ENTRE DIGIVAP® 3E Y DIGIVAP® 3R
DATOS PARA SELECCIONAR UN DIGIVAP®
mD = producción de vapor/hora
V = flujo de aire
p = masa específica de aire
x1 = humedad absoluta del aire introducido
x2 = humedad atmosférica absoluta deseada
Ejemplo de selección - ar novo:
- Condiciones de temperatura/humedad en el lugar a tratar (+20 °C, 50% de humedad relativa).
- Acondiciona la temperatura/humedad del aire exterior (-5° C, 80% R.H.).
- Flujo de aire inflado en el sitio a tratar (1250 m³/h).
Cálculo de selección de humidificadores:
Selección de humidificadores:
- Digivap® 3D 8T o Digivap® 3D 10T.
Selección de rampas de difusión:
- 1 rampa RD450 para Digivap® 3E 8T o una rampa RD 600 para Digivap® 3R 10T.
Selección de accesorios:
- Tuberías de distribución de vapor.
- Tubería de entrada de agua.
- Tubería de drenaje de condensado.

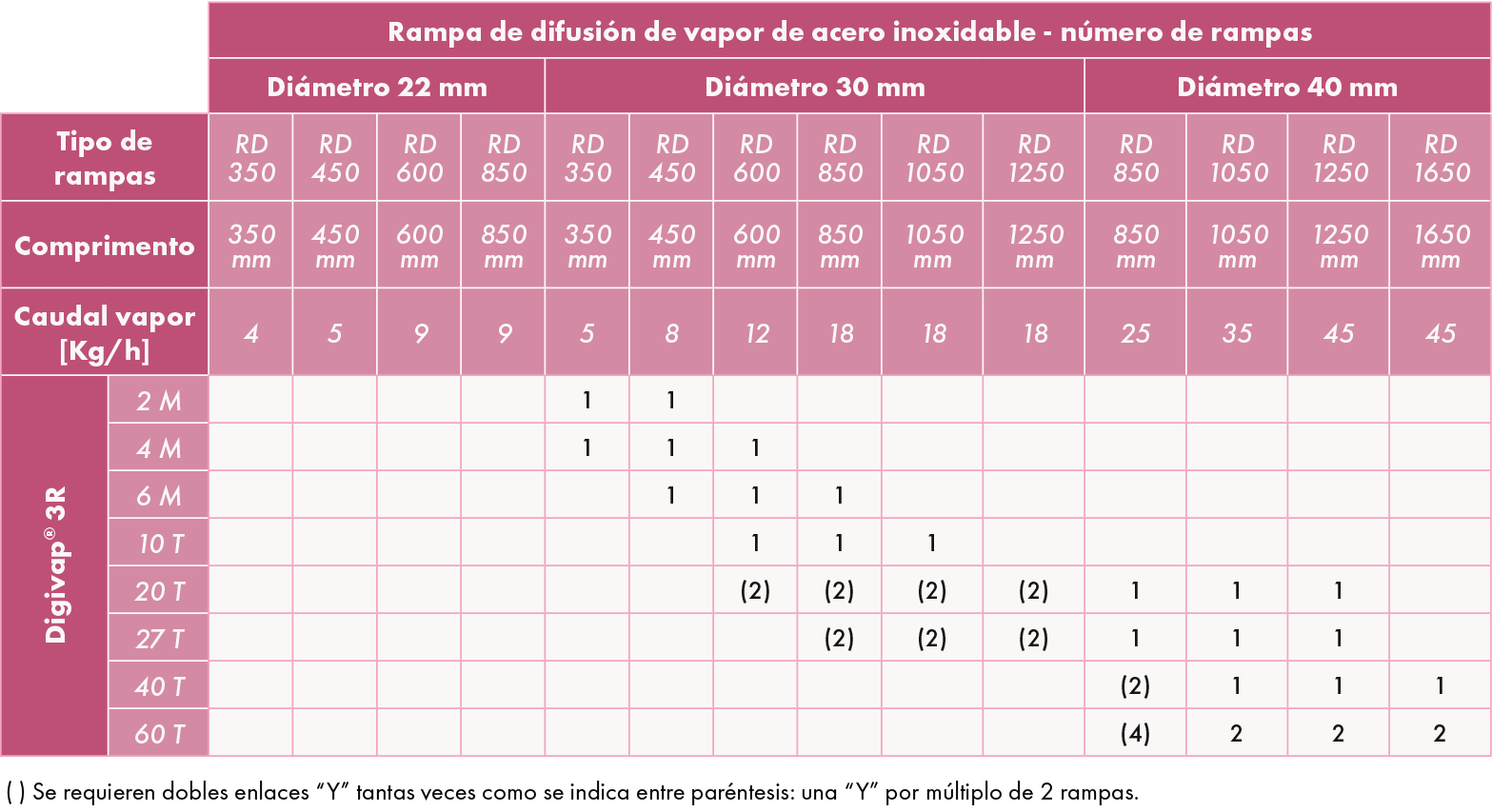

SELECCIÓN DE RAMPAS DE DIFUSIÓN DE VAPOR
Aplicación en conductos

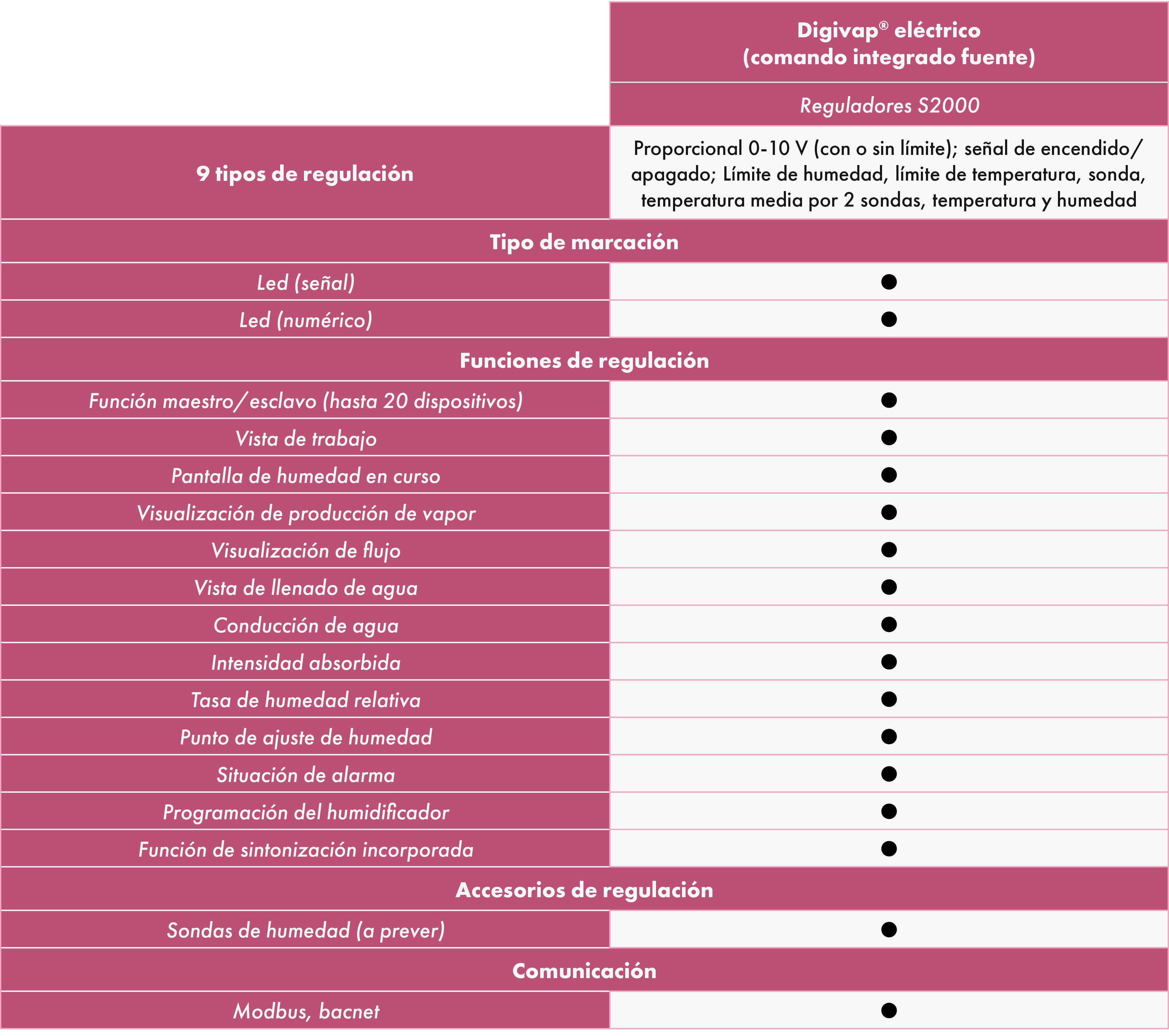

SELECCIÓN DE REGULACIÓN
Control 3D Digivap®
- Regulador S2000: humidificador con unidad de regulación (modulación) integrada.
- Se debe considerar la inclusión de una sonda o señal.
Resultados
INSTALACIÓN
DIFUSIÓN DE VAPOR POR RAMPA DE DISTRIBUCIÓN
Recomendaciones para la instalación de tuberías de distribución de vapor
2) Tuberías de evacuación de condensado
Para eliminar la condensación, monte la rampa con una pendiente (del 2 al 3%) para facilitar el retorno de los condensados
3) Tornillo autoperforante.
DIFUSIÓN DE VAPOR POR CAJA DE VENTILACIÓN
Para una humidificación directa en el ambiente
- Tras insertar las 4 piezas guía en los espacios previstos para ello, la unidad de insuflación se fija directamente a través de 2 tornillos autoperforantes.
- Las conexiones eléctricas se realizan mediante conectores rápidos.
- La tubería de vapor se fijará al cilindro mediante una abrazadera de cierre.
- Para garantizar una perfecta absorción de la humedad por el aire y evitar la recondensación, es recomendable instalar la caja de ventilación a una distancia mínima de cualquier obstáculo.
- Limpie la red de agua antes de encender el humidificador para evitar la formación de burbujas de aire.
ACCESORIOS
Kits de difusão de vapor
Rampas standard:
- 1 rampa de aço inoxidável: comprimentos de 350 a 1650 mm; conexão de vapor Ø 22, 30 ou 40 mm.
- 1 tubo de distribuição de vapor: comprimento 4 metros; Ø 22, 30 ou 40 mm dependendo do coletor de distribuição.
- 1 tubo de evacuação de condensados: comprimento 4 metros; Ø 10 mm.
Rampas de jato concentrado para condutas de largura reduzida:
- 1 rampa de jato concentrado de aço inoxidável: comprimentos de 300, 450 ou 600 mm; conexão de vapor Ø 22, 30 ou 40 mm.
- 1 mangueira de distribuição de vapor reforçada: comprimento 4 metro; Ø 22, 30 ou 40 mm dependendo da rampa de distribuição.
- 1 tubo de drenagem de condensado: comprimento 4 metros; Ø 10 mm.
Kits tubagem de difusão de vapor
1 tubo flexível reforçado de distribuição de vapor: comprimento 4 metros; Ø 30 ou 40 mm.
1 tubo de evacuação de condensados: comprimento 4 metros; Ø 7 ou 10 mm.
Tubagem de evacuação dos condensados
Tubo diseñado para el transporte de líquidos a temperaturas elevadas.
Tubagem de entrada de água
Tubo de plástico que se caracteriza por su gran ligereza y considerable resistencia a la presión.
Ligação rápida de entrada de água
Válvula de enchimento e escoamento
Sonda de humidade proporcional
3 modelos:
Sonda de humidade proporcional de ambiente.
Sonda de conduta 10 - 90% HR de regulação.
Sonda de conduta 0 - 100% HR de limite.
Vários tipos de sonda disponíveis: industriais, residenciais, etc..

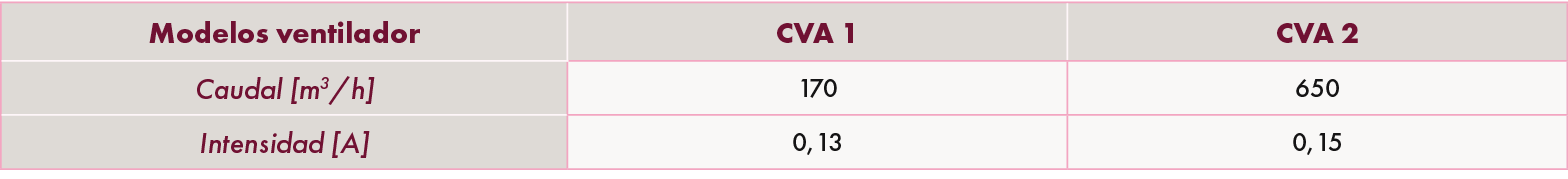

Caja de ventilación ambiental
Modelos de 2 cajas, montaje directo en el humidificador.
De 1M a 18T para el primer modelo y de 20T a 40T para el segundo modelo.
Fuente de alimentación 230 V mono.
Para los modelos trifásicos, proporcione un transformador.
Sistema de flujo inactivo
Compuesto por una electroválvula y accesorios, introduce agua en la red para reducir la temperatura del agua caliente a la salida del arroyo (100º C), mezclándose con el agua de alimentación.
3) Grifo; 4) Evacuación del agua corriente fría.
Consumibles
cilindro de producción de vapor
Los cilindros son los elementos de reemplazo más comunes para los humidificadores Digivap® 3E.
Deben reemplazarse aproximadamente cada 3000 horas de uso (según el tipo de uso).
Cilindro de accionamiento bajo
Para conducir de 125 a 350 µs/cm.
Cilindro extraíble
Debe reemplazarse aproximadamente cada 10000 horas de funcionamiento.
Para una longevidad de 2 a 3 veces mayor que la del modelo estándar.
La piedra caliza se puede extraer de los cilindros a través de un filtro extraíble colocado en la parte inferior de los cilindros.
Electrodos de repuesto para cilindros con apertura
