Digivap® 3E

humificadores de ar a elétrodos imersos

No items found.

This is some text inside of a div block.

Vantagens

Funcionamento completamente automático.
Regulação eletrónica de adaptação automática.
Arranque e manutenção simples.
Sistema AFS: controla e suprime o aparecimento de espuma.
Funciona com água potável.
Ecrã remoto.

No items found.

DESCRIÇÃO TÉCNICA

GAMA

Digivap® 3E: produção de vapor de 1 até 45 kg/h.
Para potências superiores a 45 kg/h: consulte-nos.

DESIGNAÇÃO

APLICAÇÃO / UTILIZAÇÃO

Humidificação de edifícios dos setores terciário e industrial.

CONSTRUÇÃO / COMPOSIÇÃO

Os humidificadores autónomos Digivap® 3E possuem um controlo eletrónico, um grupo de produção de vapor.
O conjunto é montado numa estrutura plástica de cor negra, com uma proteção de estética cuidada de cor cinzenta, equipado com um regulador com um ecrã LCD.
Cilindro descartável.
Índice de proteção: IP 20.

OPÇÕES

Cilindro baixa condutividade (de 125 até 350 μs/cm).
Cilindro com abertura para manutenção (longevidade prolongada).
Consumíveis para Digivap® 3E: consulte o ponto Acessórios.

ACONDICIONAMENTO

Vendido à unidade.

DIMENSÕES

ATRAVANCAMENTOS E PESOS

‍

CARACTERÍSTICAS TÉCNICAS

‍

ESQUEMA DO PRODUTO

1) Transformador; 2) Contato; 3) Base porta fusíveis F1-F2;
4) Controlador eletrónico; 5) Bornes alimentação; 6) Base em plástico F3;
7) Interruptor; 8) Terminal com ecrã; 9) Cilíndro

SELEÇÃO

DADOS COMPARATIVOS ENTRE DIGIVAP® 3E E DIGIVAP® 3R

‍

DADOS PARA SELEÇÃO DE UM DIGIVAP®

mD = produção de vapor/hora
V = caudal de ar
p = massa específica do ar
x1 = humidade absoluta do ar introduzido
x2 = humidade absoluta do ar desejada

‍

Exemplo de seleção - ar novo:

Condições temperatura/humidade no local a tratar (+20° C, 50% H.R.).
Condições temperatura/humidade do ar exterior (-5° C, 80% H.R.).
Caudal do ar insuflado no local a tratar (1250 m³/h).

Cálculo da seleção do humidificador:

‍

Seleção do humidificador:

Digivap® 3E 8T ou Digivap® 3R 10T.

‍

Seleção das rampas de difusão:

1 rampa RD450 para a Digivap® 3E 8T ou uma rampa RD 600 para Digivap® 3R 10T.

‍

Seleção de acessórios:

Tubagem de distribuição de vapor.
Tubagem de entrada de água.
Tubagem de evacuação dos condensados.

‍

SELEÇÃO DAS RAMPAS DE DIFUSÃO DE VAPOR

Aplicação em condutas

‍

SELEÇÃO DA REGULAÇÃO

Regulação Digivap® 3E (comando integrado de série)

Regulador CRE: humidificador comandado por um sinal On/Off.
Regulador CRI: humidificador com unidade de regulação integrada para aplicações em unidades autónomas (prever uma sonda ou um sinal).

Thank you! Your submission has been received!

Oops! Something went wrong while submitting the form.

Resultados

Perda de Carga (Pa)

Nível de Ruído - dB (A)

Copiar para Excel

INSTALAÇÃO

DIFUSÃO VAPOR POR RAMPA DE DISTRIBUIÇÃO

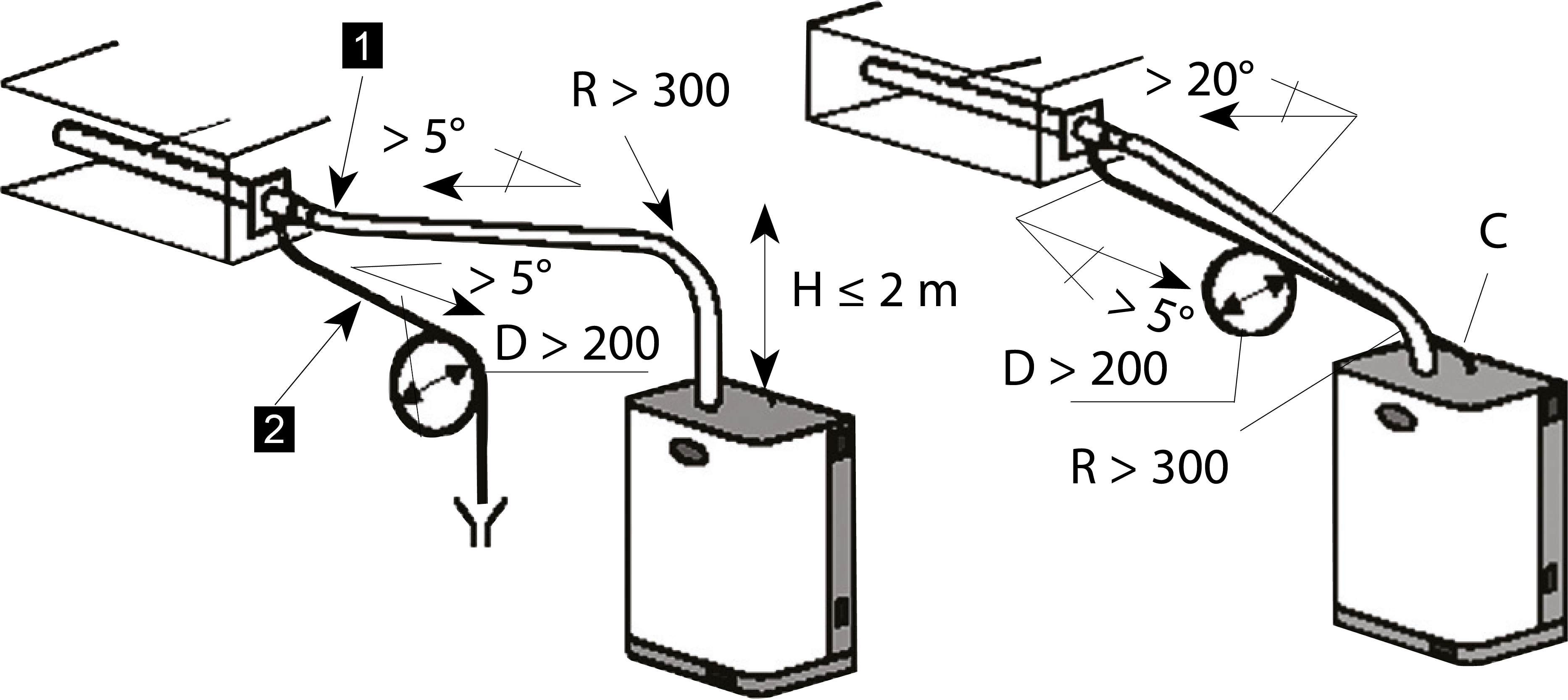

Recomendações para a instalação da tubagem de distribuição de vapor

‍

1) Tubagem de distribuição de vapor
2) Tubagem de evacuação dos condensados

‍

Para eliminar a condensação, montar a rampa com inclinação (2 a 3%) para facilitar
o retorno dos condensados

1) Parafuso; 2) Porca;
3) Parafuso auto-perfurante

‍

DIFUSÃO VAPOR POR CAIXA DE VENTILAÇÃO

Para humidificação direta no ambiente

Depois de inserir as 4 peças guias nos espaços previstos para esse efeito, a unidade de insuflação é fixa diretamente através de 2 parafusos auto perfurantes.
As ligações elétricas são realizadas por conetores rápidos.
O tubo de vapor deve ser fixo ao cilindro por uma abraçadeira de fecho.
De modo a assegurar uma perfeita absorção da humidade por ar e evitar a recondensação, aconselha-se a instalação da caixa de ventilação a uma distância mínima de qualquer obstáculo.
Limpar a rede de água antes do arranque do humidificador de modo a evitar a formação de bolhas de ar.

ACESSÓRIOS

Kits de difusão de vapor

Rampas standard:

- 1 rampa de aço inoxidável: comprimentos de 350 a 1650 mm; conexão de vapor Ø 22, 30 ou 40 mm.
- 1 tubo de distribuição de vapor: comprimento 4 metros; Ø 22, 30 ou 40 mm dependendo do coletor de distribuição.
- 1 tubo de evacuação de condensados: comprimento 4 metros; Ø 10 mm.

Rampas de jato concentrado para condutas de largura reduzida:

- 1 rampa de jato concentrado de aço inoxidável: comprimentos de 300, 450 ou 600 mm; conexão de vapor Ø 22, 30 ou 40 mm.
- 1 mangueira de distribuição de vapor reforçada: comprimento 4 metro; Ø 22, 30 ou 40 mm dependendo da rampa de distribuição.
- 1 tubo de drenagem de condensado: comprimento 4 metros; Ø 10 mm.

Kits tubagem de difusão de vapor

1 tubo flexível reforçado de distribuição de vapor: comprimento 4 metros; Ø 30 ou 40 mm.

1 tubo de evacuação de condensados: comprimento 4 metros; Ø 7 ou 10 mm.

Tubagem de evacuação dos condensados

Tubo concebido para o transporte de líquidos a temperatura elevada.

Tubagem de entrada de água

Tubo em plástico caraterizado por elevada leveza e uma considerável resistência à pressão.

Ligação rápida de entrada de água

Válvula de enchimento e escoamento

Sonda de humidade proporcional

3 modelos:

Sonda de humidade proporcional de ambiente.

Sonda de conduta 10 - 90% HR de regulação.

Sonda de conduta 0 - 100% HR de limite.

Vários tipos de sonda disponíveis: industriais, residenciais, etc..

Caixa de ventilação de ambiente

2 modelos de caixa, montagem direta no humidificador.

Do 1M ao 18T para o primeiro modelo e do 20T ao 40T para o segundo modelo.

Alimentação 230 V mono.

Para os modelos trifásicos, prever um transformador.

‍

Sistema de escoamento por inatividade

Composto por uma electroválvula e acessórios, introduz água na rede para reduzir a temperatura da água quente à saída do escoamento (100º C), misturando-se com a água de alimentação.
