Digivap® 3E
humidificadores de aire con electrodos sumergidos
Ventajas
Funcionamiento Totalmente automático.
Regulación electrónica de la adaptación automática.
Fácil puesta en marcha y mantenimiento.
Sistema AFS: controla y suprime la aparición de espuma.
Funciona con agua potable.
Display remoto.
DESCRIPCIÓN TÉCNICA
GAMA
- Digivap® 3E: producción de vapor de 1 a 45 kg/h.
- Para potencias superiores a 45 kg/h: consultar.

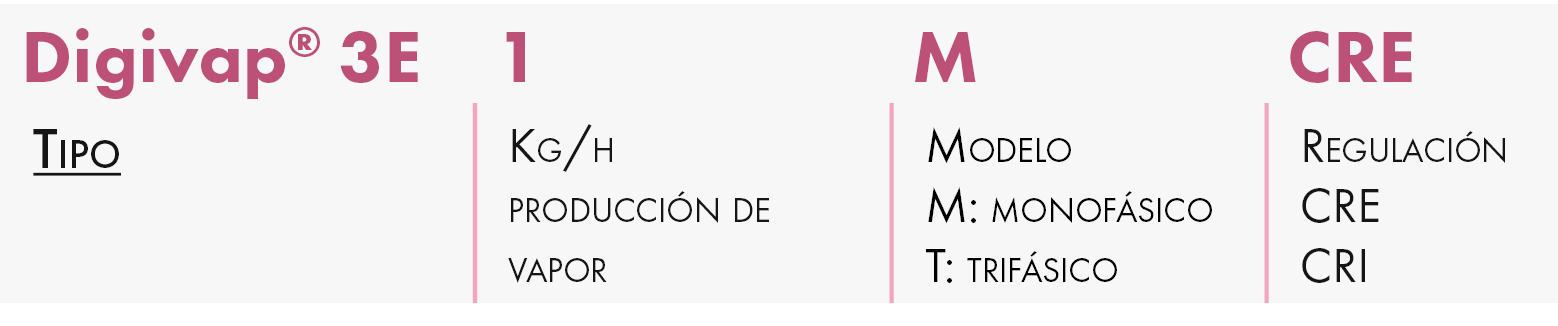

DENOMINACIÓN
APLICACIÓN / USO
- Humidificación de edificios en el sector terciario e industrial.
CONSTRUCCIÓN / COMPOSICIÓN
- Los humidificadores autónomos Digivap® 3E tienen una unidad de producción de vapor controlada electrónicamente.
- El conjunto está montado sobre un marco de plástico negro, con una protección estética gris, equipado con un mando con pantalla LCD.
- Cilindro desechable.
- Índice de protección: IP 20.
OPCIONES
- Cilindro de baja conductividad (de 125 a 350 μs/cm).
- Cilindro con apertura de mantenimiento (mayor longevidad).
- Consumibles para Digivap® 3E: ver sección Accesorios.
EMBALAJE
- Vendido por unidad.
DIMENSIONES

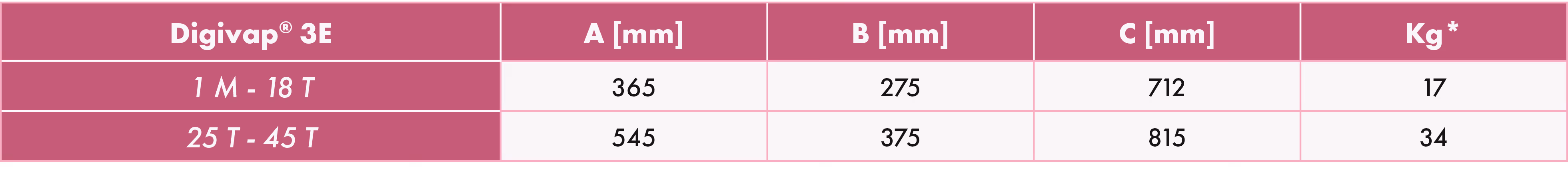

DIMENSIONES Y PESOS

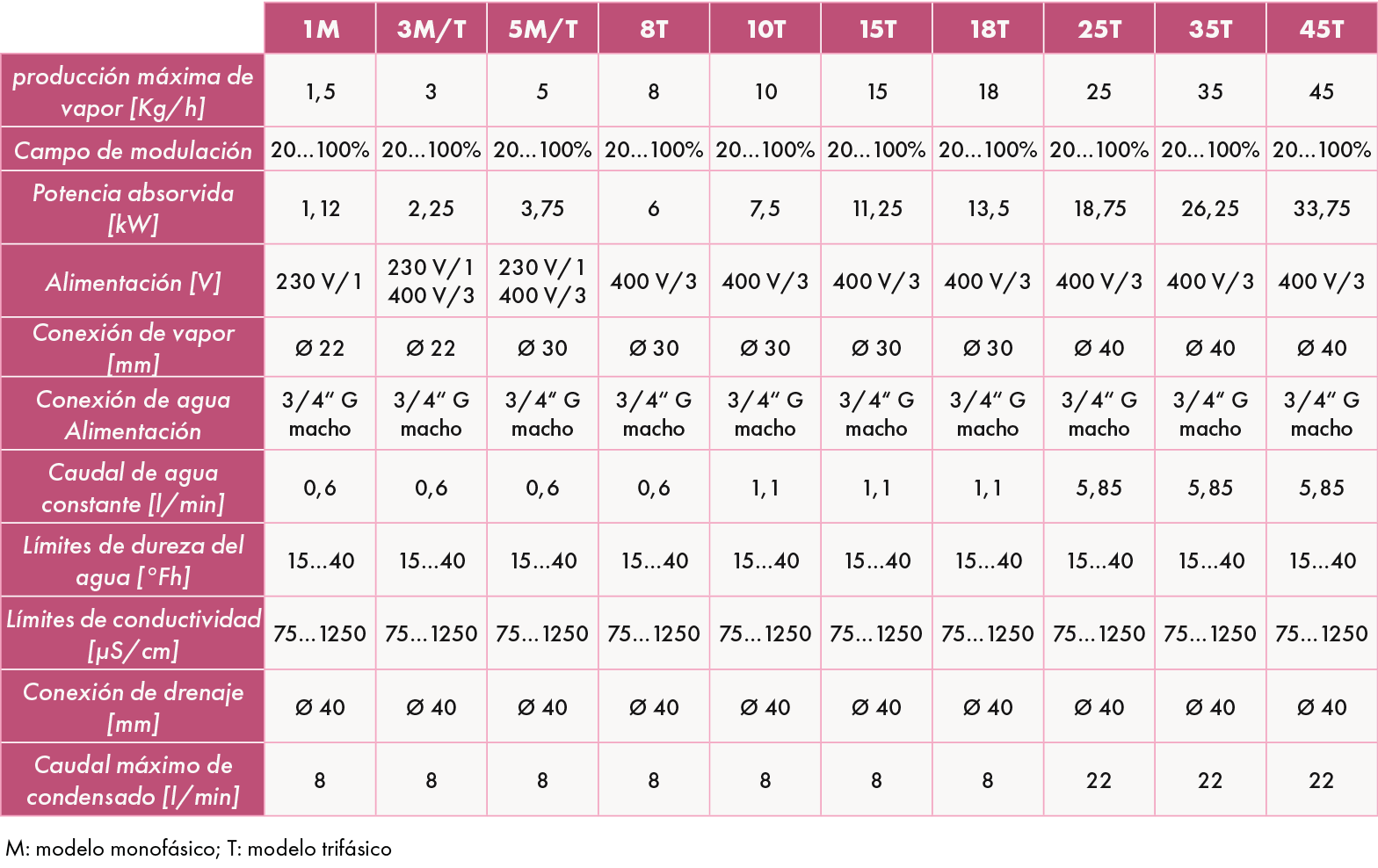

CARACTERÍSTICAS TÉCNICAS

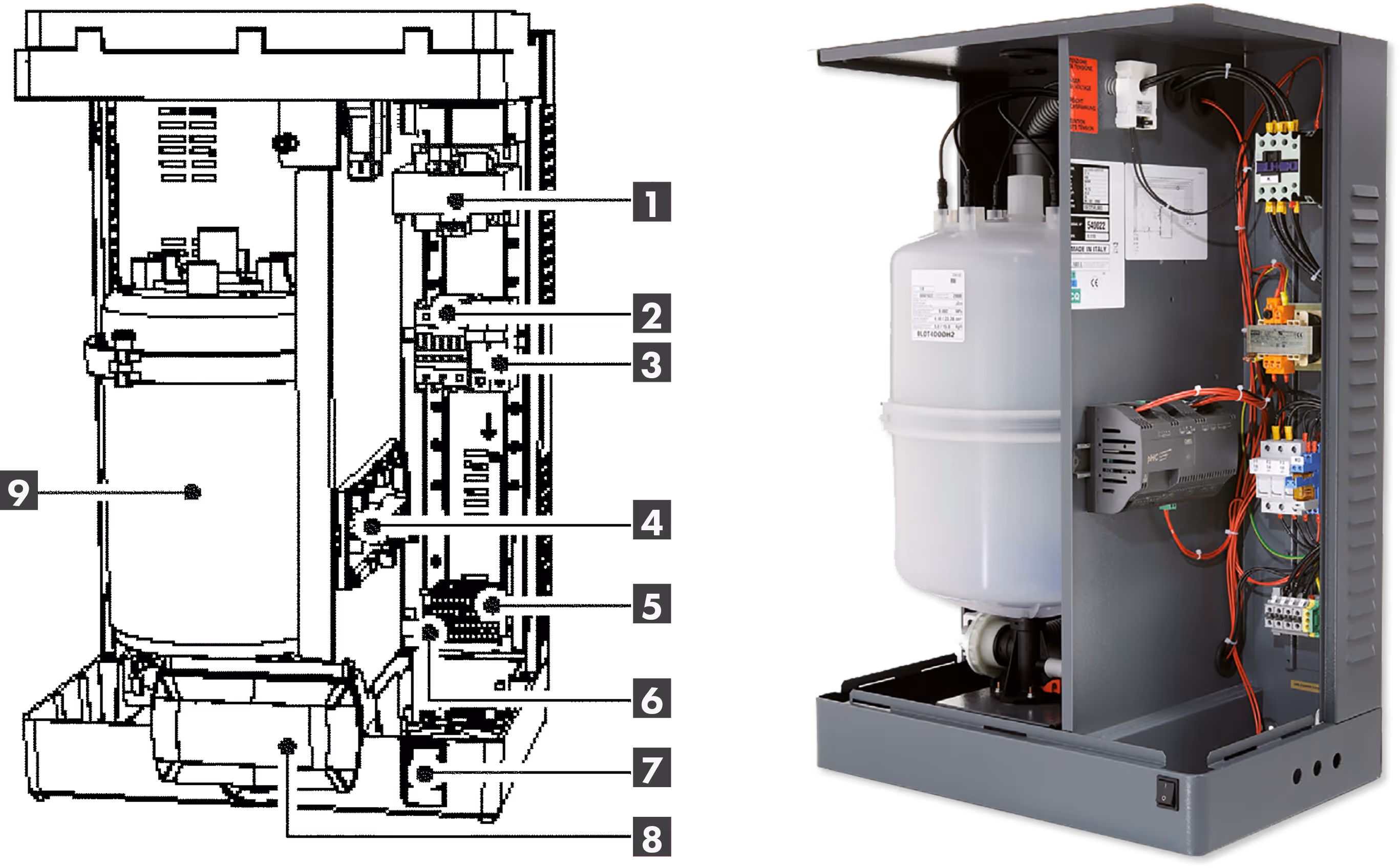

ESQUEMA DEL PRODUCTO
SELECCIÓN

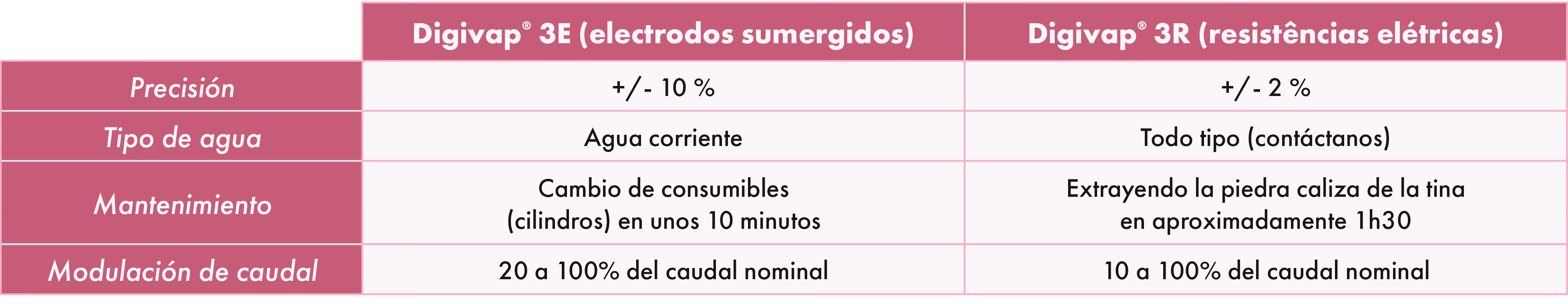

DATOS COMPARATIVOS ENTRE DIGIVAP® 3E Y DIGIVAP® 3R
DATOS PARA LA SELECCIÓN DE UN DIGIVAP®.
mD = producción de vapor/hora
V = caudal del aire
p = masa específica del aire
x1 = humedad absoluta del aire introducido
x2 = humedad absoluta del aire deseado
Ejemplo de selección: aire nuevo:
- Condiciones de temperatura/humedad en el lugar a tratar (+20°C, 50% H.R.).
- Condiciones de temperatura/humedad del aire exterior (-5° C, 80% H.R.).
- Caudal del aire insuflado en el local a tratar (1250 m³/h).
Cálculo de la selección del humidificador:
Selección de humidificadores:
- Digivap® 3E 8T o Digivap® 3R 10T.
Selección de rampas de difusión:
- 1 rampa RD450 para Digivap® 3E 8T o una rampa RD 600 para Digivap® 3R 10T.
Selección de accesorios:
- Tubería de distribución de vapor.
- Tubo de entrada de agua.
- Tuberías de condensado extracción .
SELECCIÓN DE RAMPAS DE VAPOR DIFUSIÓN
Aplicación en conductos

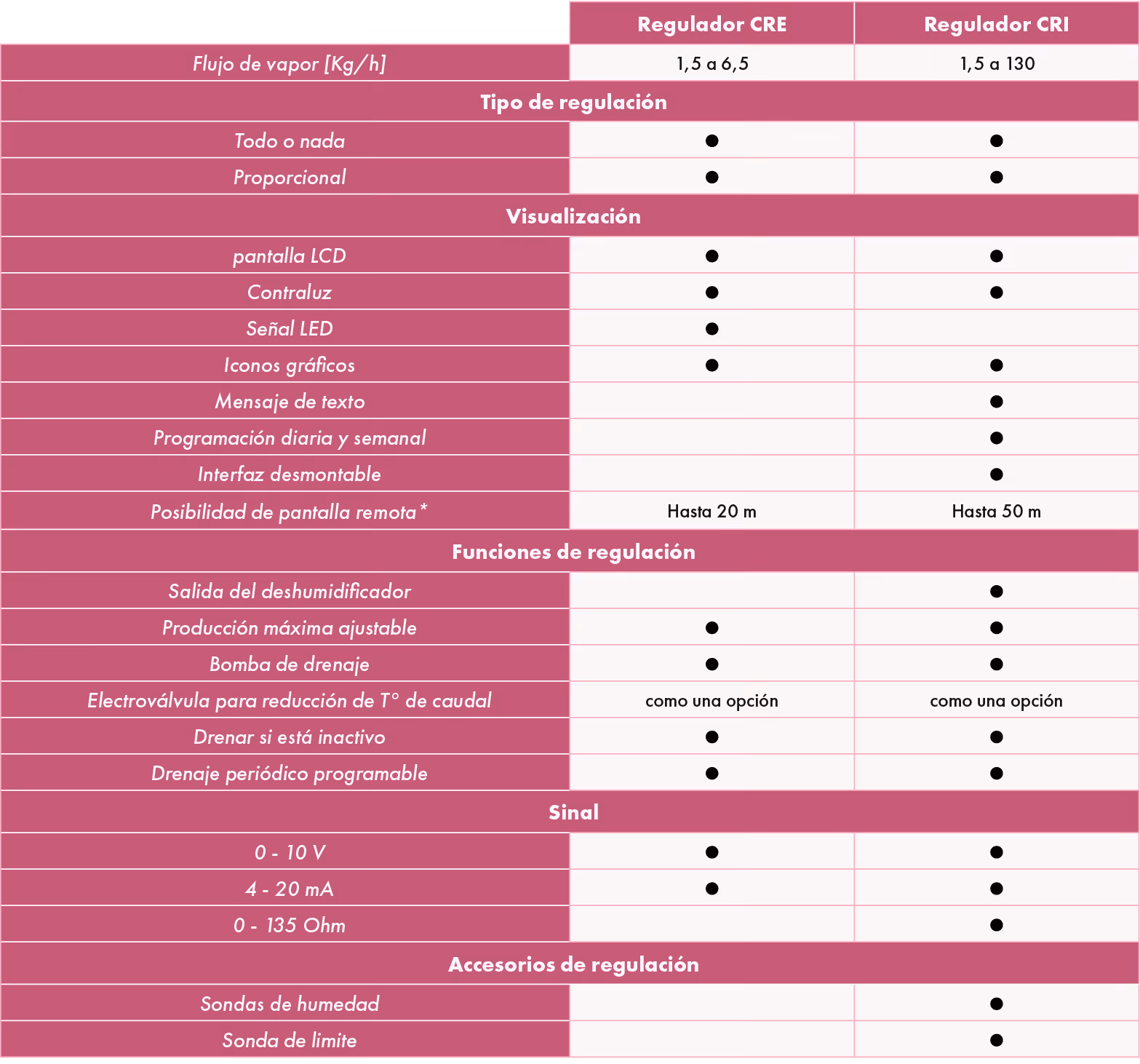

SELECCIÓN DE LA NORMATIVA
Control Digivap® 3E ( integrado control de serie)
- Regulador CRE: humidificador controlado por una señal de encendido/apagado.
- Controlador CRI: humidificador con unidad de control integrada para aplicaciones en unidades autónomas (prever una sonda o una señal).
INSTALACIÓN
DIFUSIÓN VAPOR POR RAMPA DE DISTRIBUCIÓN
Recomendaciones para la instalación de tuberías de distribución de vapor
Para eliminar la condensación, instale la rampa con una pendiente (2 a 3%) para facilitar el retorno de la condensación
DIFUSIÓN VAPOR A TRAVÉS DE LA CAJA DE VENTILACIÓN
Para la humidificación directa del ambiente
- Después de insertar las 4 piezas guía en los espacios previstos para ello, la unidad impulsión se fijo directamente a través de 2 tornillos autoperforantes.
- Las conexiones eléctricas se realizan mediante conectores rápidos.
- El tubo de vapor debe estar fijo al cilindro mediante una abrazadera de cierre.
- Para asegurar la perfecta absorción de la humedad por el aire y evitar la recondensación, es aconsejable instalar la caja de ventilación a una distancia mínima de cualquier obstáculo.
- Limpie la red de agua antes de poner en marcha el humidificador para evitar que se formen burbujas de aire.
ACCESORIOS
Kits de vapor difusión
Rampas estándar:
extracción - 1 rampa de acero inoxidable: longitudes de 350 a 1650 mm; conexión de vapor Ø 22, 30 o 40 mm.
- 1 tubo de distribución de vapor: longitud 4 metros; Ø 22, 30 o 40 mm según el colector de distribución.
- 1 tubo de distribución de condensados: longitud 4 metros; Ø 10 mm.
Rampas de chorro concentrado para conductos de anchura reducida:
- 1 rampa de chorro concentrado de acero inoxidable: longitudes de 300, 450 o 600 mm; conexión de vapor Ø 22, 30 o 40 mm.
- 1 manguera de distribución de vapor reforzada: longitud de 4 metros; Ø 22, 30 o 40 mm según la rampa de distribución.
- 1 manguera de evacuación de condensados: longitud de 4 metros; Ø 10 mm.
Kits de tuberías de vapor de difusión
1 tubo flexible reforzado para la distribución de vapor: longitud de 4 metros; Ø 30 o 40 mm.
1 tubo de condensado extracción : longitud 4 metros; Ø 7 o 10 mm.
Tuberías de condensado extracción
Tubo diseñado para el transporte de líquidos a temperatura elevada.
Tubo de entrada de agua
Tubo de plástico caracterizado por elevada ligereza y considerable resistencia a la presión.
Conexión rápida de entrada de agua
Válvula de llenado y vaciado
Sonda de humedad proporcional
3 modelos:
Sonda de humedad ambiente proporcional.
Sonda de conducto Regulación de 10 - 90% HR.
Sonda de conducto Límite 0 - 100% HR.
Varios tipos de sondas disponibles: industriales, residenciales, etc.
Caja de ventilación de la habitación
2 modelos de caja, montaje directo en el humidificador.
De 1M a 18T para el primer modelo y de 20T a 40T para el segundo.
Alimentación 230 V mono.
Para los modelos trifásicos, prevea un transformador.
Sistema de drenaje en vacío
Compuesto por una electroválvula y accesorios, introduce agua en la red para reducir la temperatura de la agua caliente a la salida (100º C), mezclándola con la agua de alimentación.
Consumibles
Cilindro de producción de vapor
Los cilindros son los elementos de sustitución más habituales para los humidificadores Digivap® 3E.
Deben sustituirse cada 3.000 horas de Utilización (dependiendo del tipo de Utilización).
Cilindro de baja conducción
Para conductividad de 125 a 350 µs/cm.
Cilindro extraíble
Debe sustituirse aproximadamente cada 10000 horas de funcionamiento.
Para una longevidad de 2 a 3 veces mayor que el modelo estándar.
La cal se puede extraer de los cilindros a través de un filtro extraíble colocado en el fondo de los mismos.
Electrodos de recambio para cilindros con apertura
