Culivap® ECM
caixa de ventilação de baixo consumo para ambientes quentes e húmidos
Vantagens
Solução compacta de fácil instalação e utilização.
Caixa estanque que permite a instalação tanto no interior como no exterior.
Conceção indicada para lavandarias: motor do ventilador fora do fluxo de ar, purga e painéis removíveis para manutenção.
Motor de baixo consumo com tecnologia ECM.
Isolamento de 25 mm.
Nível sonoro reduzido.
DESCRIÇÃO TÉCNICA
GAMA
- 3 modelos disponíveis.
- 2 versões: aspiração horizontal ou vertical.
- Diâmetros de ligação: de 250 a 450 mm.
- Caudais até 4000 m3/h.
DESIGNAÇÃO
APLICAÇÃO / UTILIZAÇÃO
- Unidade de extração de ar quente e húmido.
- Solução indicada para lavandarias profissionais, SPA's, sauna, entre outros.
- Instalação possível em todas as posições.
CONSTRUÇÃO / COMPOSIÇÃO
Envolvente:
- Estrutura em perfil de alumínio, cantos reforçados.
- Painel de camada dupla isolado com lã de vidro de 25 mm.
- Painel exterior pré-lacado, interior galvanizado.
- Purga de escoamento.
- Grelha pré-lacada montada de série no retorno.
Ventilador:
- Centrífugo à reação de acoplamento direto.
Motorização:
- Motor ECM (comutação eletrónica) com rotor externo.
- Monofásico 230 V, 50/60 Hz IP 44 (dependendo dos modelos), classe F.
- Variação de velocidade por um potenciómetro integrado, por um sinal externo de 0-10 V ou pelos comandos à distância Evolys.
- Caixa de conexão IP 55, localizada na parte traseira da caixa com potenciómetro integrado para ajuste de caudal de 0 a 100%.
- Interruptor de corte local e pressostato diferencial instalados de série.
OPÇÕES
ACONDICIONAMENTO
- Vendido à unidade.
DIMENSÕES
ATRAVANCAMENTOS E PESOS
Versão de aspiração horizontal
(2) Vista lateral: retorno
(3) Vista frontal
(4) Vista inferior

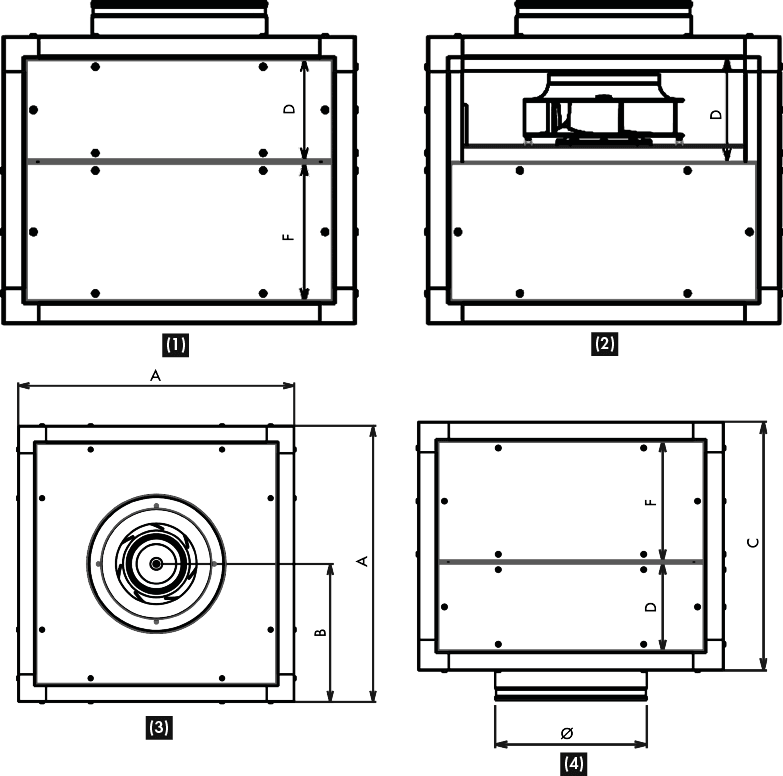

Versão de aspiração vertical
(2) Vista lateral: retorno
(3) Vista inferior
(4) Vista frontal

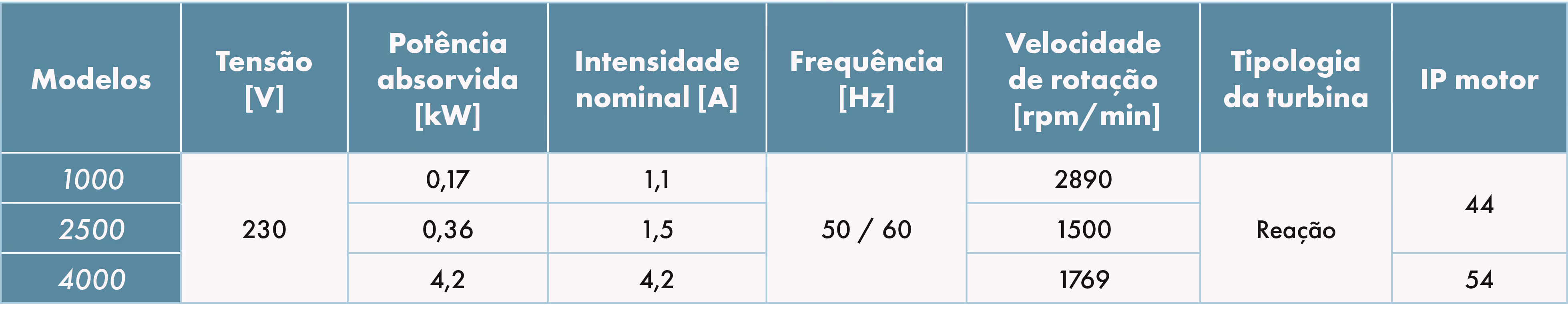

CARACTERÍTICAS TÉCNICAS
CARACTERÍTICAS TÉCNICAS COMPLEMENTARES
- Saída de 2 pontos (ON/OFF).
- Limites de utilização: -20°C / + 85°C.
- Ligação elétrica:
LIMITES DE UTILIZAÇÃO
- Temperatura de funcionamento até + 55° C.
- Permite a instalação tanto no interior como no exterior.
SELEÇÃO
CURVAS DE SELEÇÃO
Modelo 1000
Modelo 2500
Modelo 4000
Resultados
INSTALAÇÃO
ACESSÓRIOS
Caixa disjuntora On-Off
Acessório elétrico para comando e proteção.
Disponível nas versões monofásica 230 V ou trifásica 400 V.
De 1 velocidade, com sinalização de posição, em caixa estanque IP 55.
Regulação da intensidade por magnetotérmico.
Paragem de funcionamento por bobine.
Consulte AQUI a ficha de produto para mais informações.
Comutador On-Off
Acessório elétrico para comando e regulação.
Intensidade de 20 A, até 3 velocidades, em caixa estanque IP 55.
Sem proteção contra as sobreintensidades.
Consulte AQUI a ficha de produto para mais informações.
Junta flexível de ligação circular
Disponível nos diâmetros 160, 200, 315, 400 e 450 mm.
Acondicionamento: entregue em kit, com 2 abraçadeiras (9 mm de largura).
BCA
Apoios anti vibração: constituídos por 2 chapas planas e paralelas, ligadas entre si por uma junta de borracha especial.
Permitem isolar o edifício das vibrações geradas pelo ventilador.
Consulte AQUI a ficha de produto para mais informações.
Evolys Cook ou Evolys Cook Pro
Teto para montagem exterior
Apenas para a versão vertical.
Adaptação circular
Permite a ligação do retorno a uma conduta circular.
Retorno com grelha

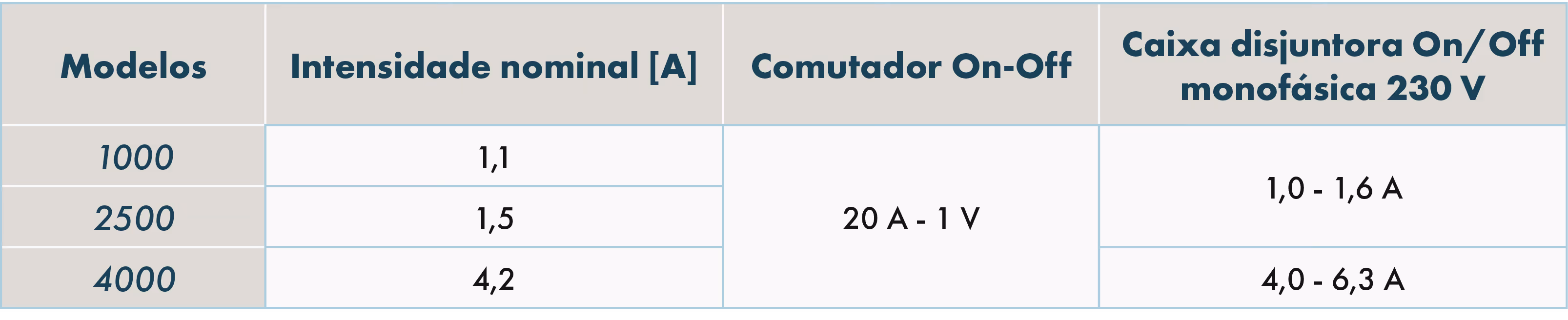

Seleção dos acessórios elétricos
