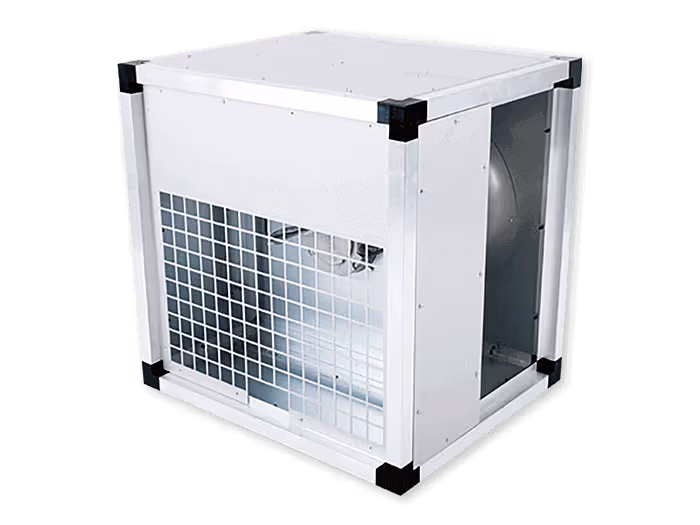

Culivap® ECM
caja de ventilación de bajo consumo para ambientes cálidos y húmedos
Ventajas
Solución compacta para una fácil instalación y uso.
Caja impermeable que permite su instalación tanto en interiores como en exteriores.
Diseño adecuado para lavanderías: motor de ventilador fuera del flujo de aire, desagüe y paneles extraíbles para mantenimiento.
Motor de bajo consumo con tecnología ECM.
Aislamiento de 25 mm.
Nivel sonoro reducido.
DESCRIPCIÓN TÉCNICA
GAMA
- 3 modelos disponibles.
- 2 versiones: aspiración horizontal o vertical.
- Diámetros de conexión: de 250 a 450 mm.
- Caudales de hasta 4000 m3/h.

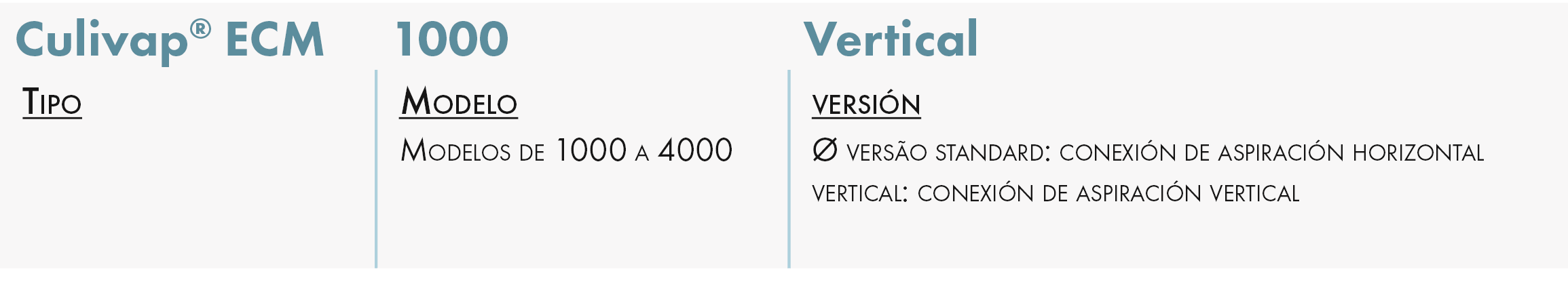

DESIGNACIÓN
APLICACIÓN/USO
- Unidad de extracción de aire caliente y húmedo.
- Solución indicada para lavanderías profesionales, SPAS, saunas, entre otros.
- Se puede instalar en todas las posiciones.
CONSTRUCCIÓN/COMPOSICIÓN
Sobre:
- Estructura en perfil de aluminio, esquinas reforzadas.
- Panel de doble capa aislado con lana de vidrio de 25 mm.
- Panel exterior prelacado, interior galvanizado.
- Purga de desagüe.
- Rejilla prelacada montada de serie en la parte trasera.
Respirador:
- Centrífuga con reacción de acoplamiento directo.
Motorización:
- Motor ECM (conmutación electrónica) con rotor externo.
- Monofásico 230 V, 50/60 Hz IP 44 (según dos modelos), clase F.
- Variación de velocidad mediante un potenciómetro integrado, mediante una señal externa de 0-10 V o mediante los controles remotos Evolys.
- Caja de conexiones IP 55, ubicada en la parte posterior de la caja con potenciómetro integrado para ajustar el flujo del 0 al 100%.
- Interruptor de corte local e interruptor de presión diferencial instalados de serie.
OPCIONES
EMBALAJE
- Se vende por unidad.
DIMENSIONES

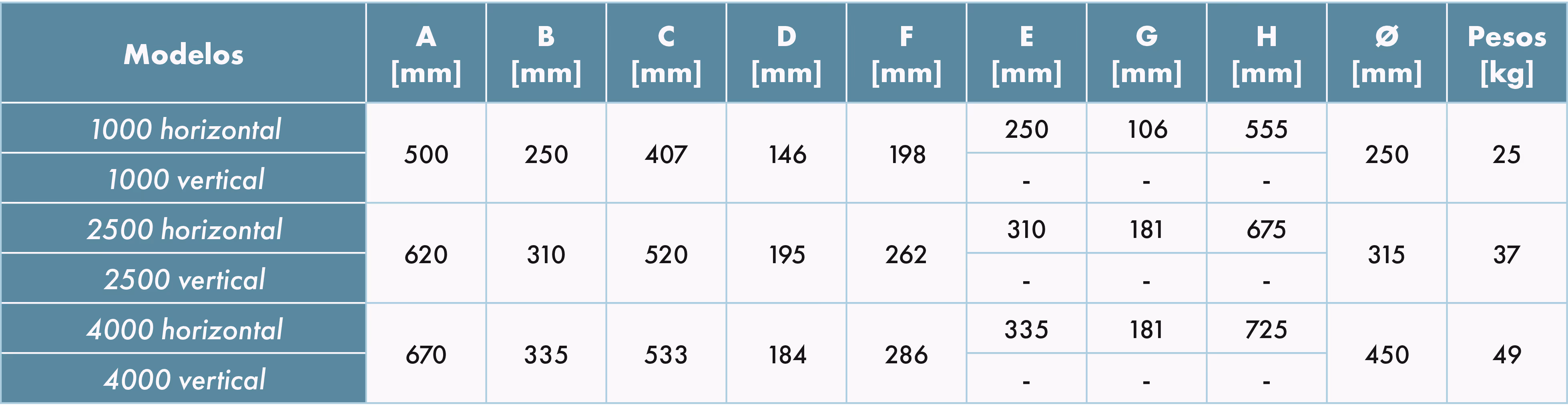

DIMENSIONES Y PESOS
Versión de aspiración horizontal
(2) Vista lateral: regreso
(3) Vista frontal
(4) Vista inferior
Versión de aspiración vertical
(2) Vista lateral: regreso
(3) Vista inferior
(4) Vista frontal

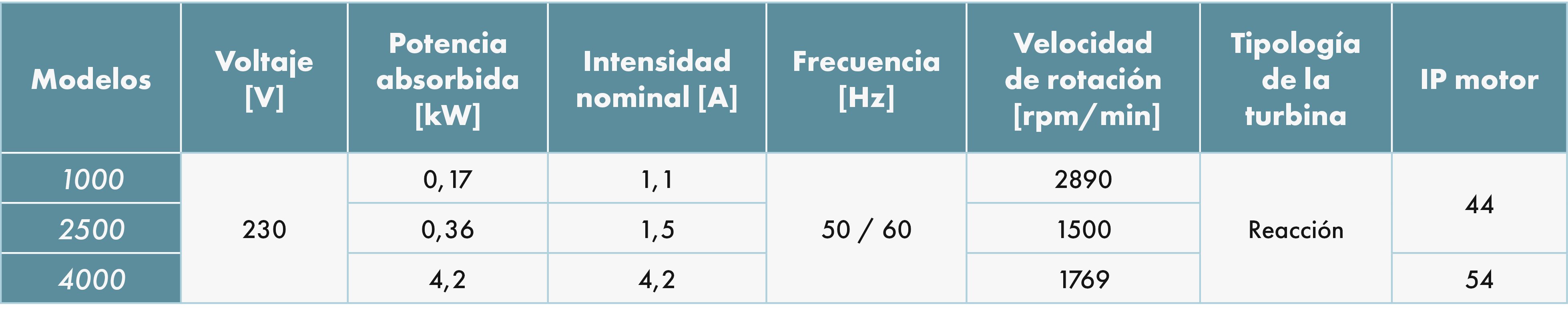

CARACTERÍSTICAS TÉCNICAS
CARACTERÍSTICAS TÉCNICAS COMPLEMENTARIAS
- Salida de 2 puntos (encendido/apagado).
- Límites de uso: -20°C/+ 85°C.
- Conexión eléctrica:
LÍMITES DE USO
- Temperatura de funcionamiento de hasta +55 °C.
- Permite la instalación tanto en interiores como en exteriores.
SELECCIÓN
CURVAS DE SELECCIÓN
Modelo 1000
Modelo 2500
Modelo 4000
INSTALACIÓN
ACCESORIOS
Caixa disjuntora On-Off
Accesorio eléctrico de control y protección.
Disponible en monofásico de 230 V o trifásico de 400 V.
1 velocidad, con indicación de posición, en caja impermeable IP 55.
Regulación de intensidad magnetotérmica.
Detenga la operación mediante bobina.
Consulta AQUÍconsulte la ficha del producto para obtener más información.
Comutador On-Off
Acessório elétrico para comando e regulação.
Intensidade de 20 A, até 3 velocidades, em caixa estanque IP 55.
Sem proteção contra as sobreintensidades.
Consulte AQUI a ficha de produto para mais informações.
Junta flexível de ligação circular
Disponível nos diâmetros 160, 200, 315, 400 e 450 mm.
Acondicionamento: entregue em kit, com 2 abraçadeiras (9 mm de largura).
BCA
Soportes antivibratorios: compuestos por 2 placas planas y paralelas, conectadas entre sí mediante una junta de goma especial.
Permiten aislar el edificio de las vibraciones generadas por el ventilador.
Consulta AQUÍ consulte la ficha del producto para obtener más información.
Evolys Cook ou Evolys Cook Pro
Techo para instalación exterior
Solo para la versión vertical.
Adaptación circular
Permite la conexión del retorno a un conducto circular.
Devolución con parrilla
Selección de accesorios eléctricos
