registo de caudal circular de íris
This is some text inside of a div block.
Vantagens
Simplicidade de utilização: medição e regulação diretas do caudal de ar.
Precisão da regulação (± 7%).
Nível sonoro reduzido.
No items found.
DESCRIÇÃO TÉCNICA
GAMA
- Diâmetros nominais: 80, 100, 125, 160, 200, 250, 315, 400, 500, 630 e 800 mm.
- Comando manual.
DESIGNAÇÃO
APLICAÇÃO / UTILIZAÇÃO
- Equilíbrio das redes de condutas de ar.
- Utilização em ar condicionado, ventilação ou aquecimento.
CONSTRUÇÃO / COMPOSIÇÃO
- Estrutura em aço galvanizado.
- Juntas de estanquidade em borracha nas 2 extremidades.
- Tomas de pressão fixas na envolvente exterior (Ø).
- Medição da pressão através da instalação de um manómetro diferencial.
- Temperatura de utilização de -10º C até 80º C.
- Dispositivo de regulação em ABS; o seu ajuste devrá ser realizado através pelo manípulo fornecido com o equipamento ou com uma chave de fendas.
- Estanquidade classe C em conformidade à norma EN 1751.
OPÇÕES
- Construção em inox AISI 316 L (Ø 100 até 800 mm).
ACONDICIONAMENTO
- Vendido à unidade.
DIMENSÕES
ATRAVANCAMENTOS E PESOS
Diâmetro 80
Diâmetros 100 a 800
SELEÇÃO
CURVAS DE SELEÇÃO: VERSÃO STANDARD
CIR 100
CIR 125
CIR 160
CIR 200
CIR 250
CIR 315
CIR 400
CIR 500
CIR 630
CIR 800
Consulte-nos para curvas do diâmetro 80 mm.
INSTALAÇÃO
INSTALAÇÃO DO REGISTO CIR
- O registo circular CIR é instalado na rede de condutas através de rebites.
- As suas juntas asseguram um nível de estanquidade classe C.
Regulação:
- Fazer o levantamento dos ∆P nas tomas de pressão;
- Ler a posição do CIR no visor de regulação (graduação de 0 até 8);
- O caudal de ar obtido nas tomas de pressão é lido no diagrama colado no registo, tendo em consideração o ∆P e a posição de abertura;
- O caudal pode ser calculado, também, a partir da fórmula Q = K√∆p

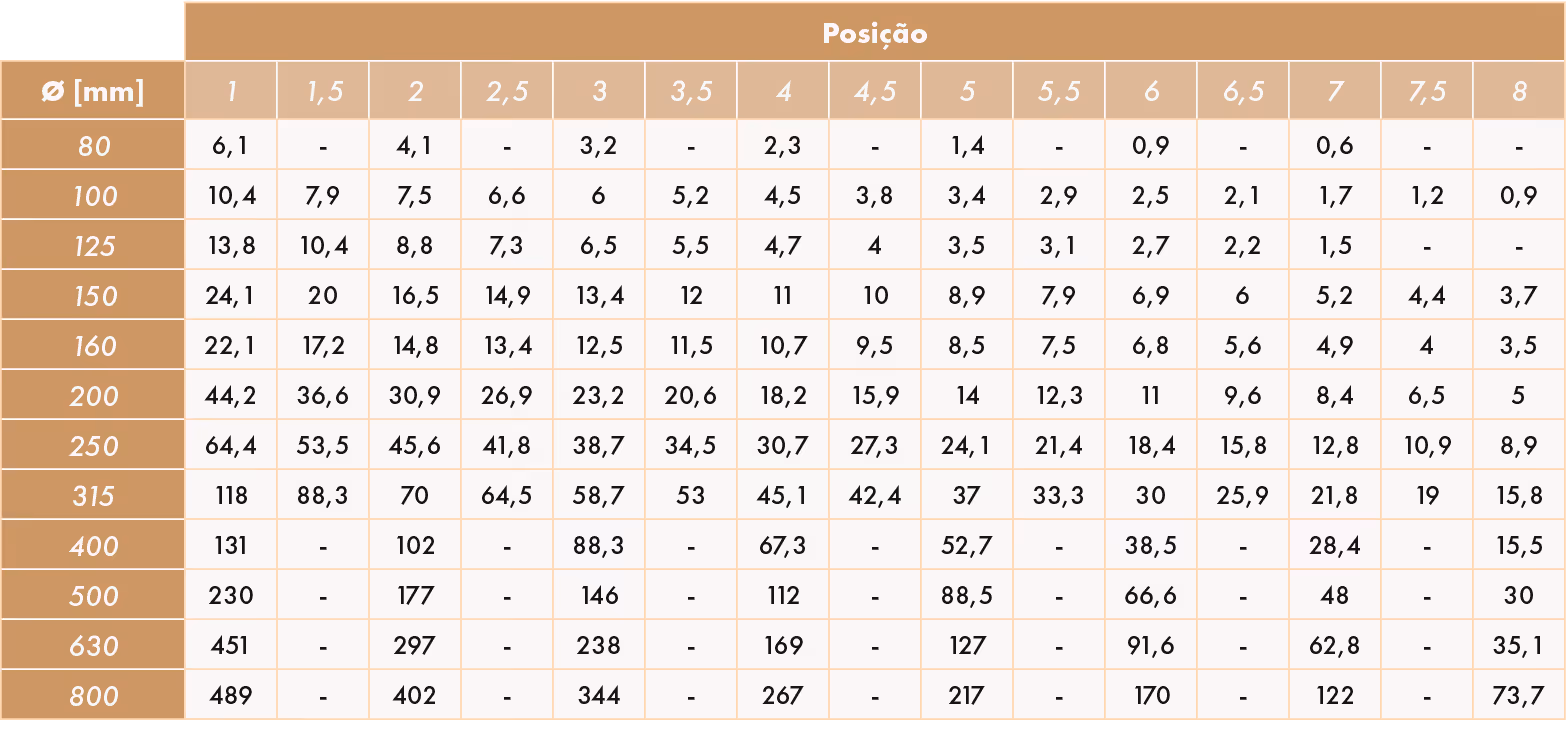

- K = coeficiente de acordo com a posição do CIR, consulte a tabela seguinte.

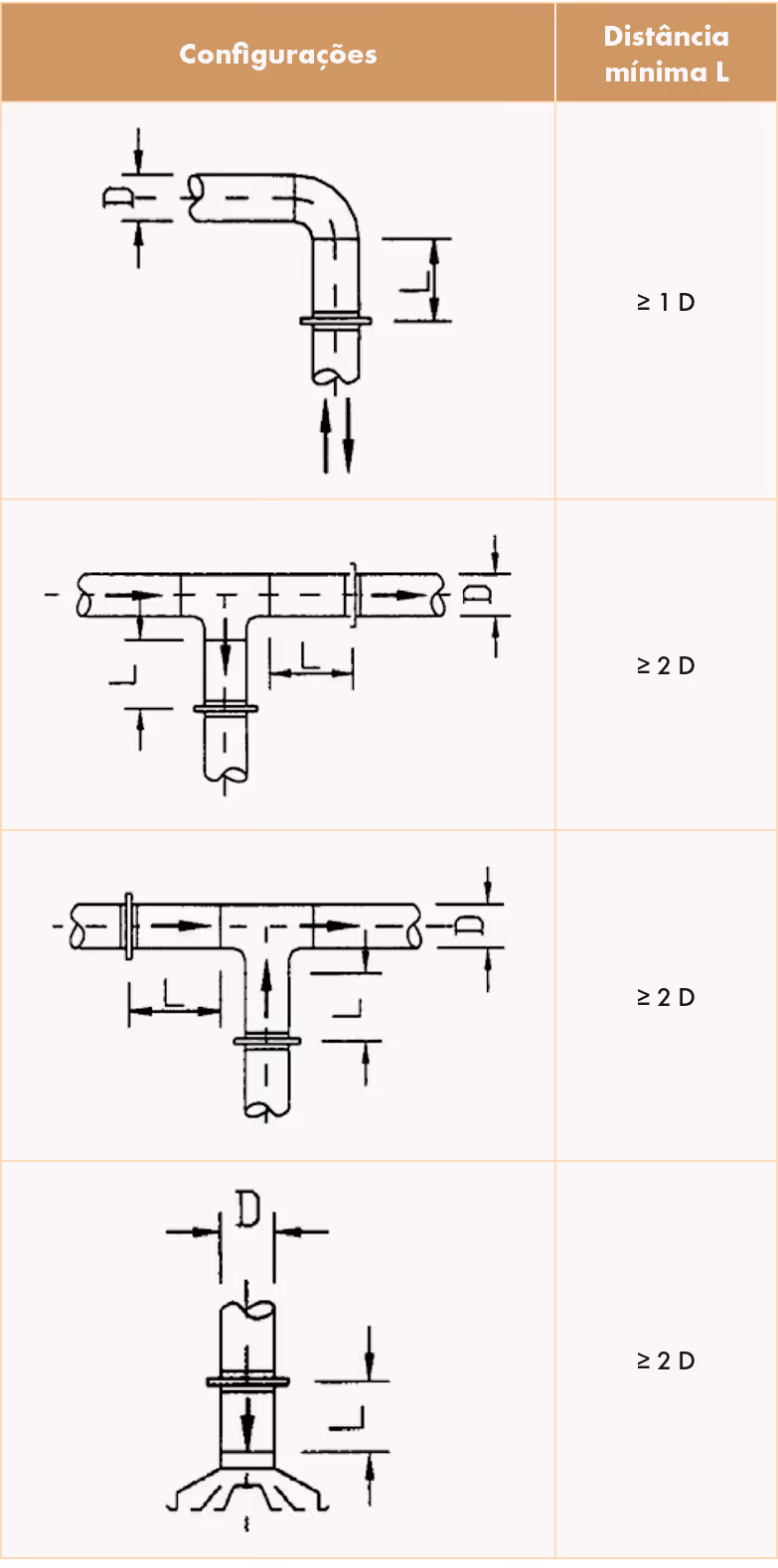

Posicionamento do registo
- De modo a evitar perturbações no funcionamento do registo, aconselham-se as seguintes distâncias mínimas de instalação:
MANUTENÇÃO DO REGISTO CIR
- Através da sua abertura completa, o CIR facilita a manutenção da rede.
ACESSÓRIOS
