CIR

compuerta de flujo circular del iris

Este es un texto dentro de un bloque div.

No se ha encontrado ningún artículo.

Este es un texto dentro de un bloque div.

CIR

Ventajas

Simplicidad de uso: medición directa y regulación del flujo de aire.
Precisión de ajuste (± 7%).
Nivel sonoro reducido.

No se ha encontrado ningún artículo.

DESCRIPCIÓN TÉCNICA

GAMA

Diámetros nominales: 80, 100, 125, 160, 200, 250, 315, 400, 500, 630 y 800 mm.
Comando manual.

DESIGNACIÓN

APLICACIÓN/USO

Equilibrio de las redes de conductos de aire.
Úselo en aire acondicionado, ventilación o calefacción.

CONSTRUCCIÓN/COMPOSICIÓN

Estructura en acero galvanizado.
Sellos de goma en ambos extremos.
Grifos de presión fijos en la carcasa exterior (Ø).
Medición de presión mediante la instalación de un manómetro diferencial.
Temperatura de funcionamiento de -10º C a 80º C.
Dispositivo de ajuste en ABS; su ajuste debe realizarse mediante el mango suministrado con el equipo o con una llave ranurada.
Clase de estanqueidad C según la norma EN 1751.

OPCIONES

Construcción en acero inoxidable AISI 316 L (Ø 100 a 800 mm).

EMBALAJE

Se vende por unidad.

DIMENSIONES

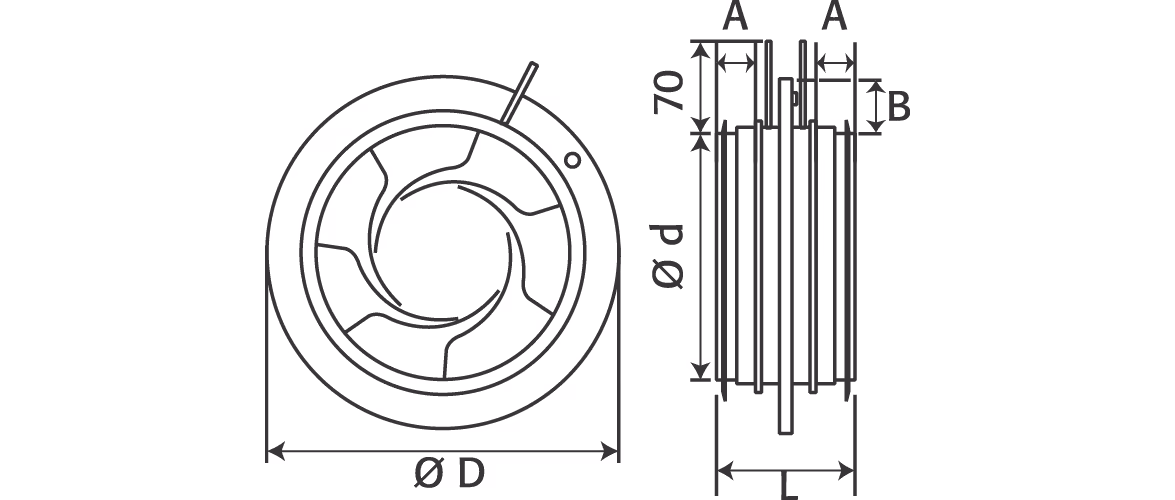

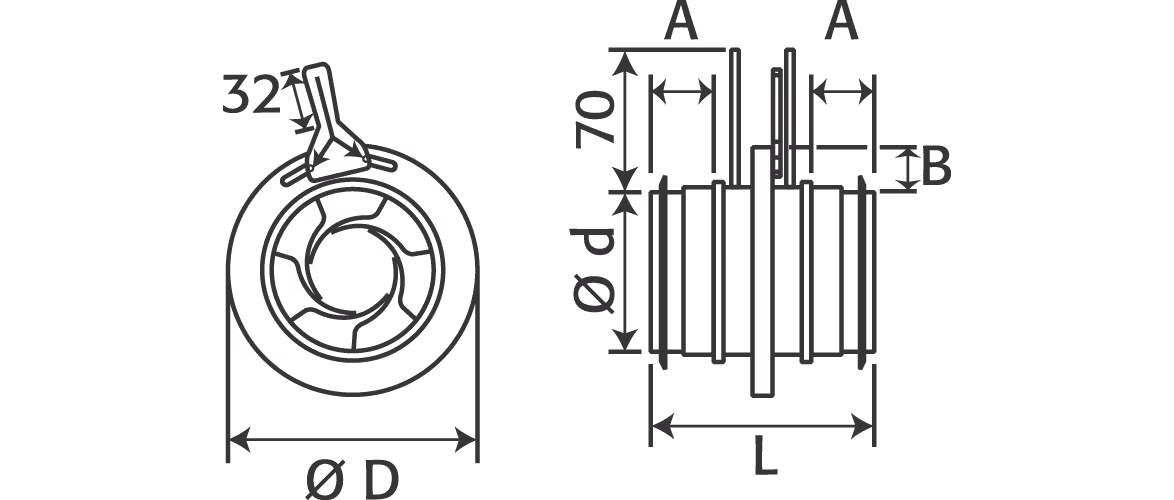

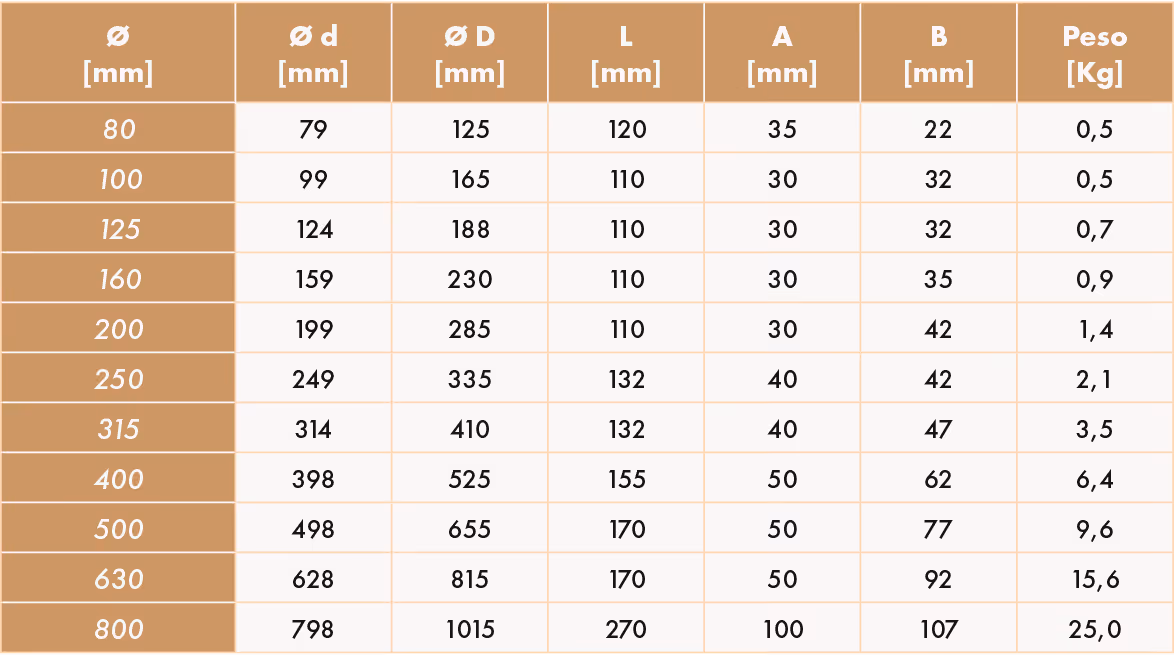

DIMENSIONES Y PESOS

Diámetro 80

‍

Diámetros de 100 a 800

‍

SELECCIÓN

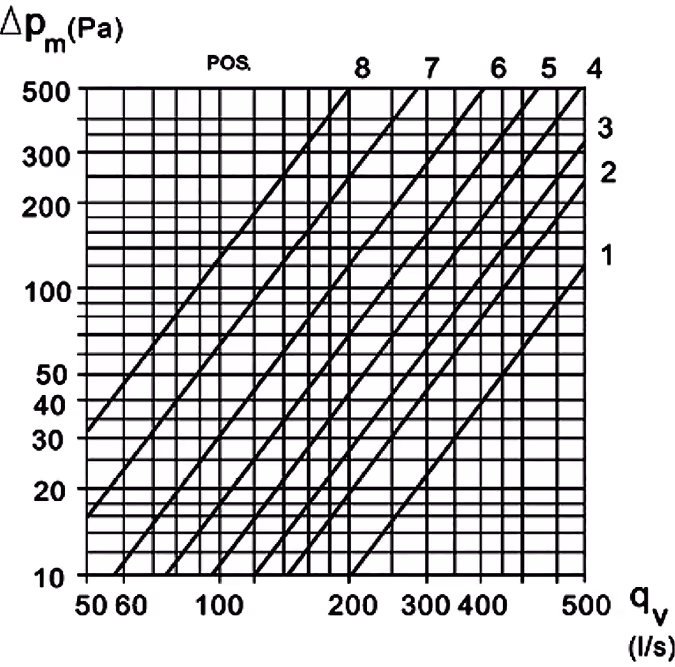

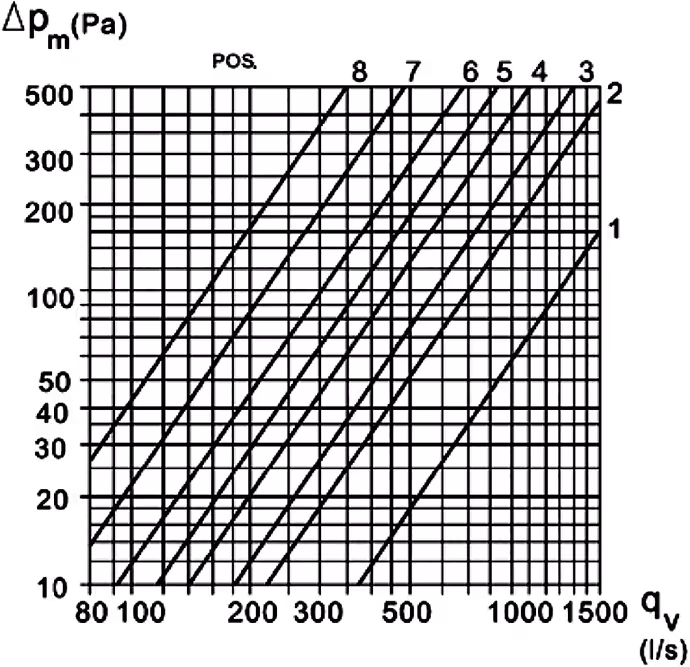

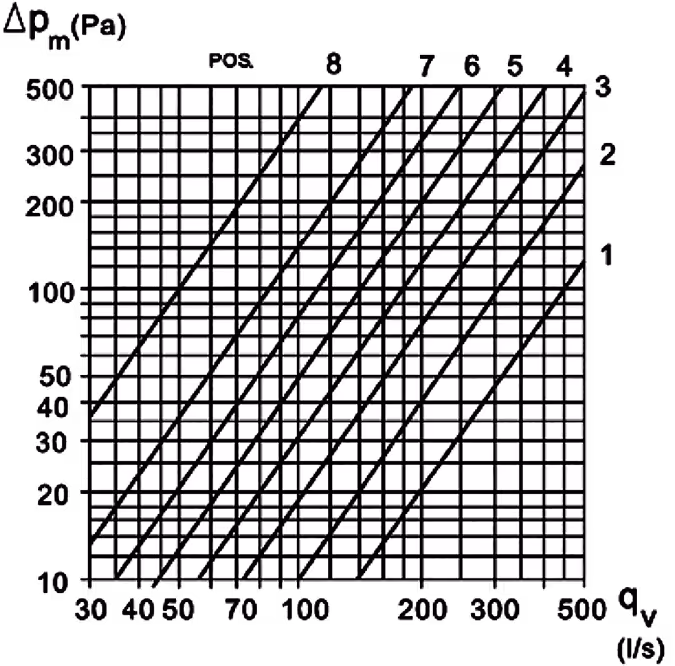

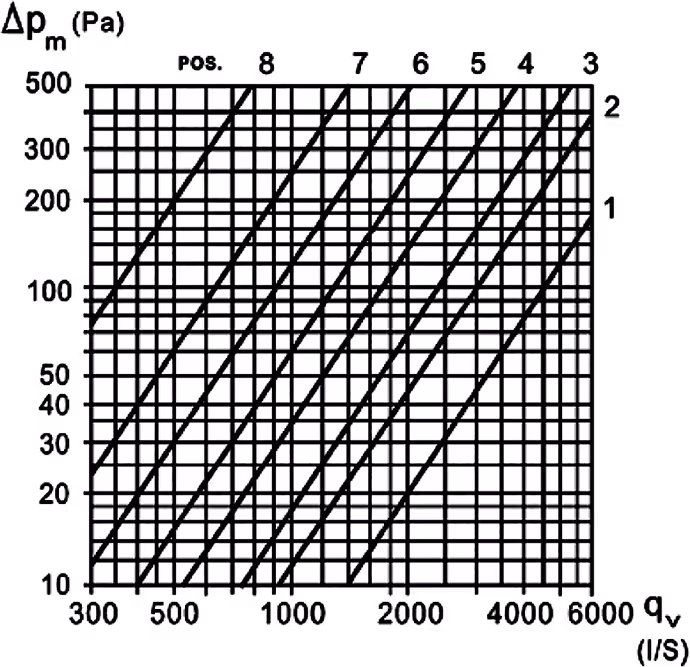

CURVAS DE SELECCIÓN: VERSIÓN ESTÁNDAR

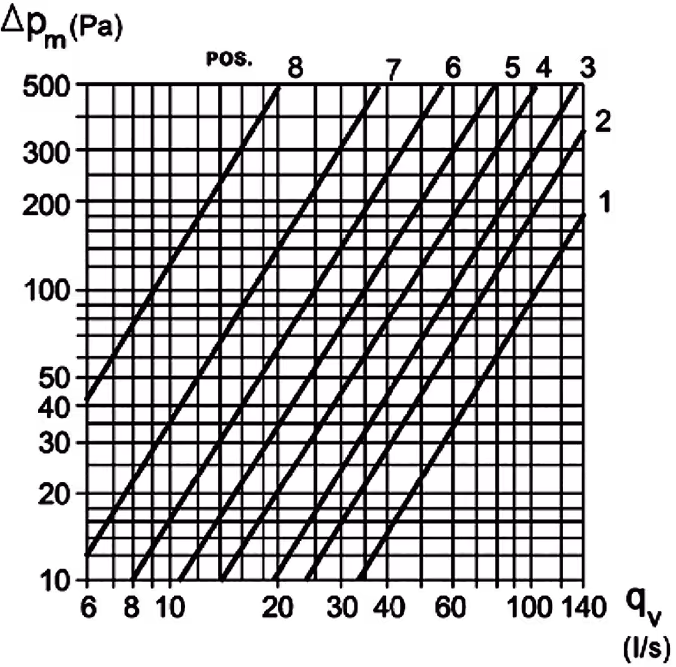

CIR 100

‍

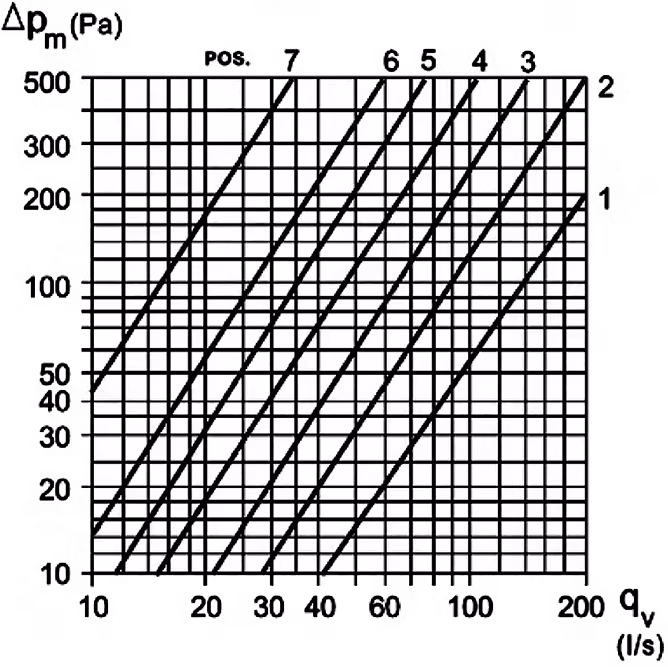

CIR125

‍

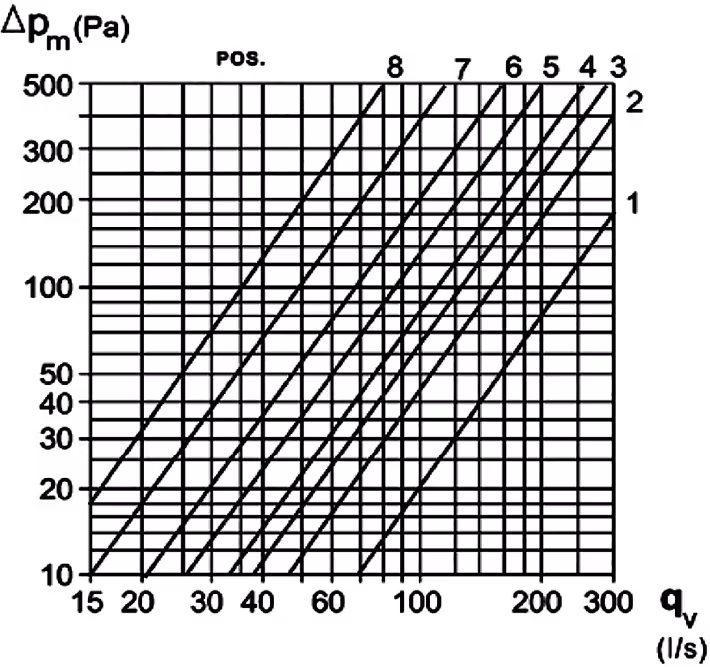

CIR160

‍

CIRC 200

‍

CIRC 250

‍

CIRC 315

‍

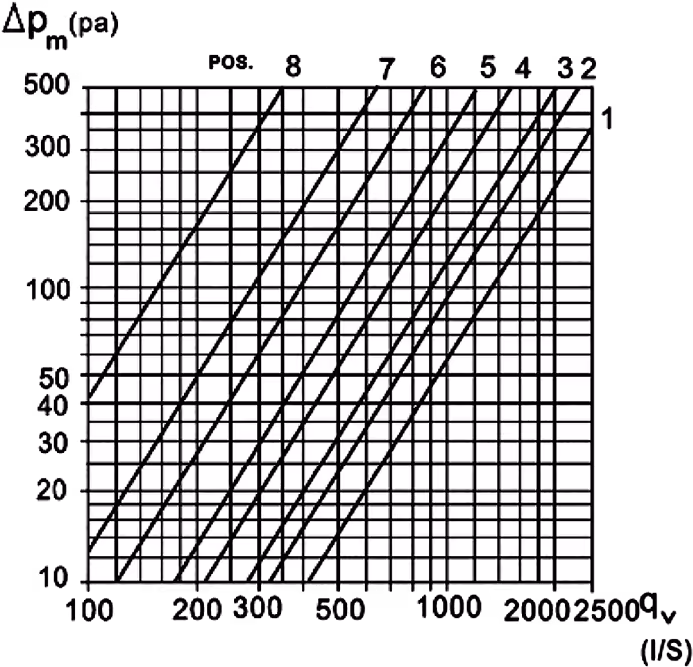

CIRC 400

‍

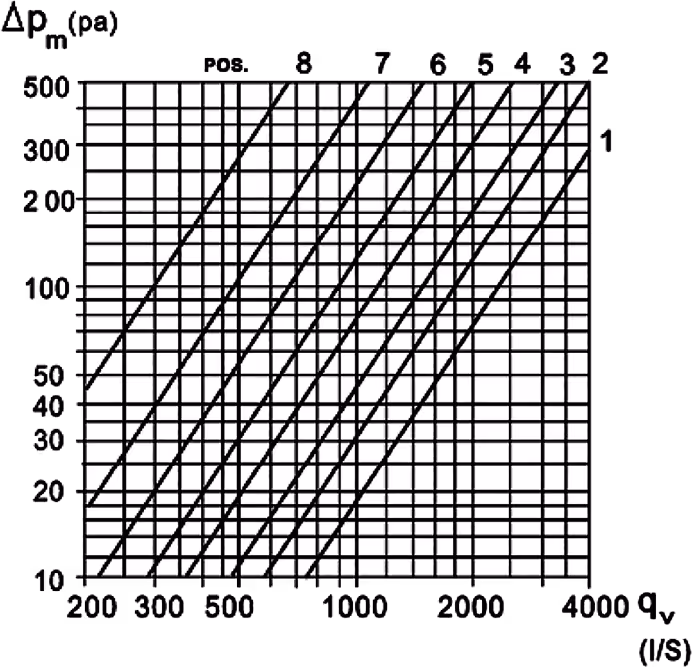

CIR 500

‍

CIRC 630

‍

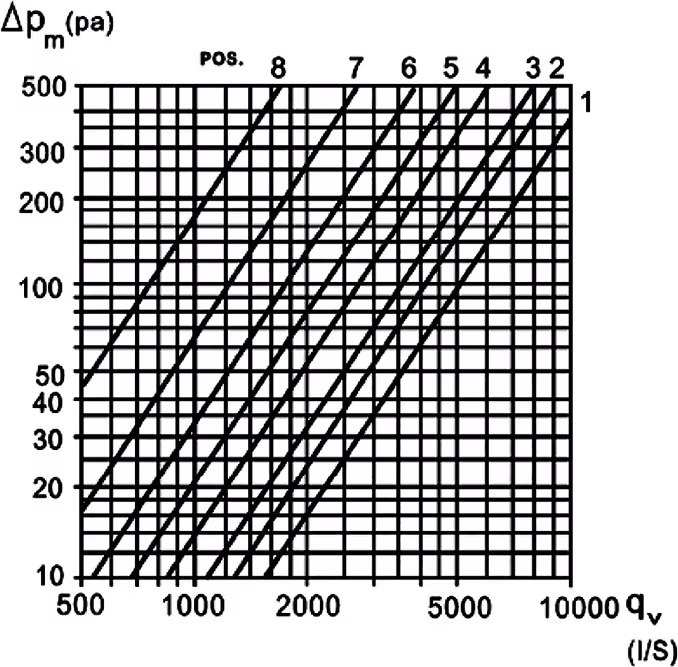

CIR 800

‍

Consúltenos para curvas con un diámetro de 80 mm.

INSTALACIÓN

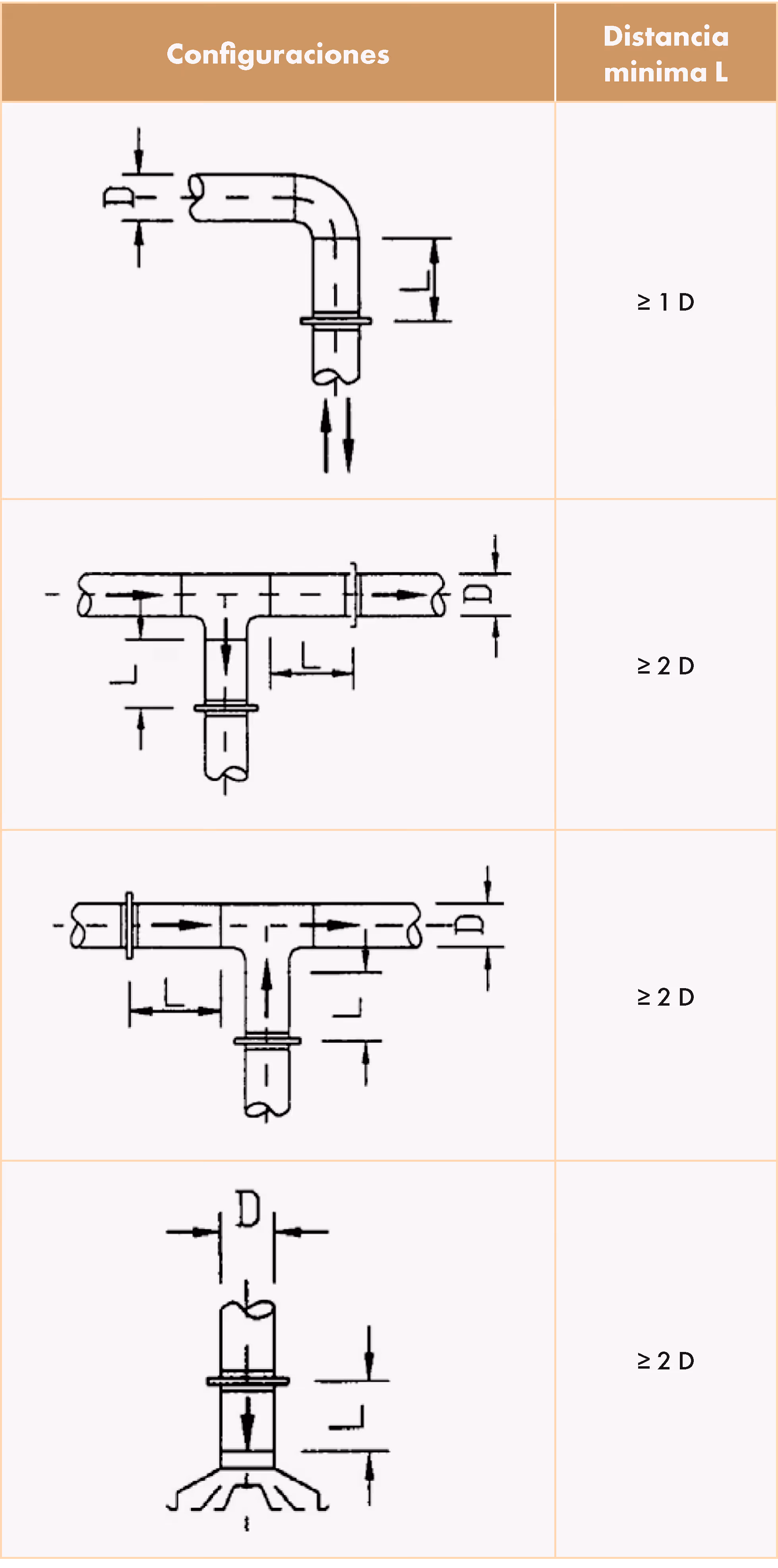

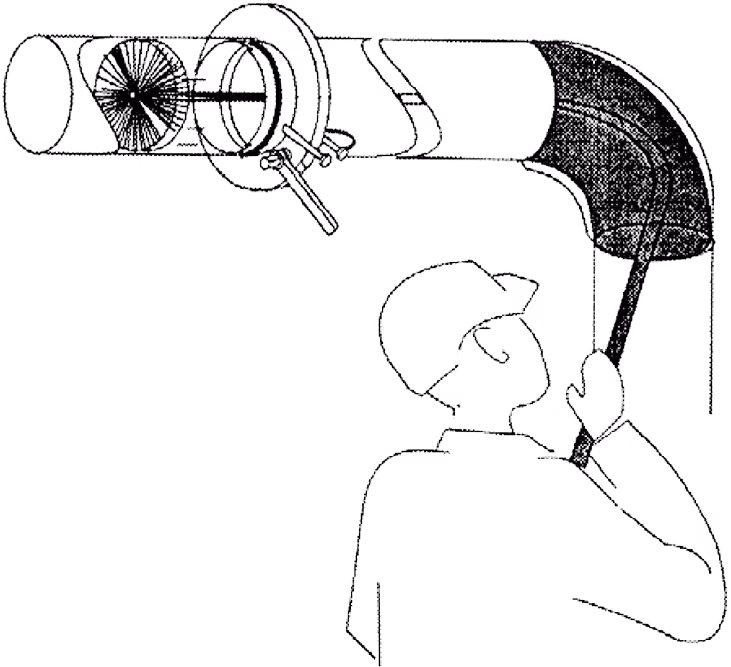

INSTALACIÓN DEL REGISTRO CIR

El registro circular CIR se instala en la red de tuberías a través de conductos.
Sus juntas garantizan un nivel de estanqueidad de clase C.

Regulación:

Tome el ΔP en los grifos de presión;
Lea la posición del CIR en la pantalla de ajuste (escala de 0 a 8);
El flujo de aire obtenido en los grifos de presión se lee en el diagrama adjunto al registro, teniendo en cuenta ΔP y la posición de apertura;
El caudal también se puede calcular a partir de la fórmula Q = k√Δp

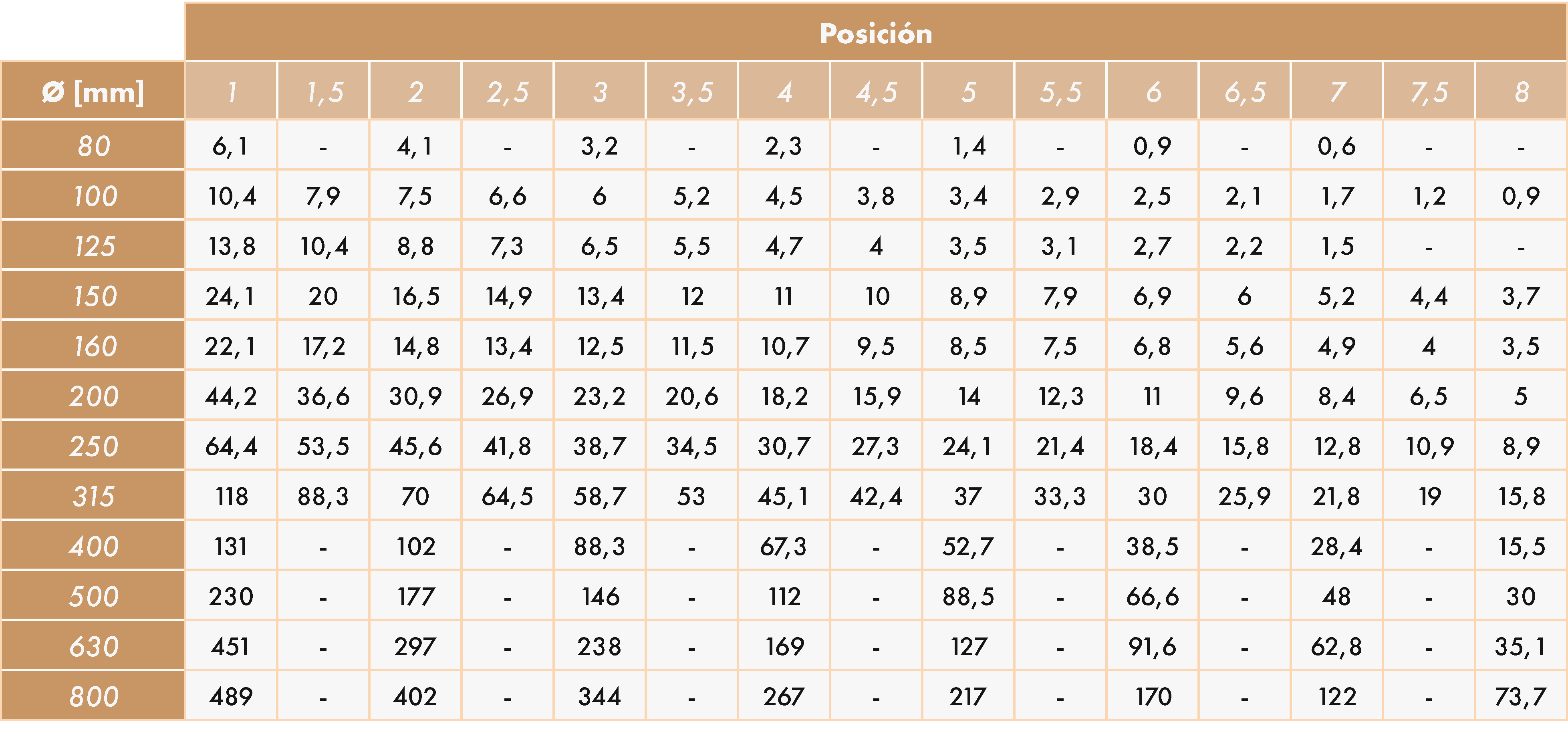

K = coeficiente según la posición del CIR, consulte la siguiente tabla.
