Vantagens
Construção robusta.
Resistente à corrosão.
Perda de carga reduzida.
Regulação simples das articulações.
Todas as articulações fora do fluxo de ar.
Bocal de aspiração giratório em todas as direções.
Gama
- Braço: com ou sem ventilador.
- 4 comprimentos: 2,1 m - 2,7 m - 3 m - 4 m.
- 3 diâmetros: 100 mm - 150 mm - 200 mm.
- 2 modelos de ventilador: 1,1 kW e 1,5 kW.
- Caudal: de 600 até 3000 m³/h.
- Versão ATEX.
Designação
Aplicação / Utilização
- Aspiração de fumos de soldadura, gás, vapor, entre outros.
Construção / Composição
Bocal de aspiração:
- Em plástico resistente preto mate (anti encadeamento) com pega ergonómica de posicionamento para diâmetro 150 mm, em metal para os diâmetros 100 e 200.
Braço:
- Em alumínio com pega e registo de regulação perto do bocal para diâmetro 200 mm, em aço pintado para os diâmetros 100 e 150.
Articulações:
- Em tubo flexível PVC M1 armado.
- A regulação é rápida e fácil (dois pontos de regulação, agindo sobre uma mola de compressão).
Suporte de parede:
- Em chapa de aço lacado a preto, permite a rotação do braço sobre o plano horizontal a 360º.
Ventilador:
- Centrífugo em aço.
- Aro circular de dimensões normalizadas para instalação em conduta incluído.
Opções
- Prolongamento de aspiração.
- Grelha anti faísca (para diâmetro 150 apenas).
- Versão em inox ou em aço galvanizado.
Acondicionamento
- Vendido à unidade.

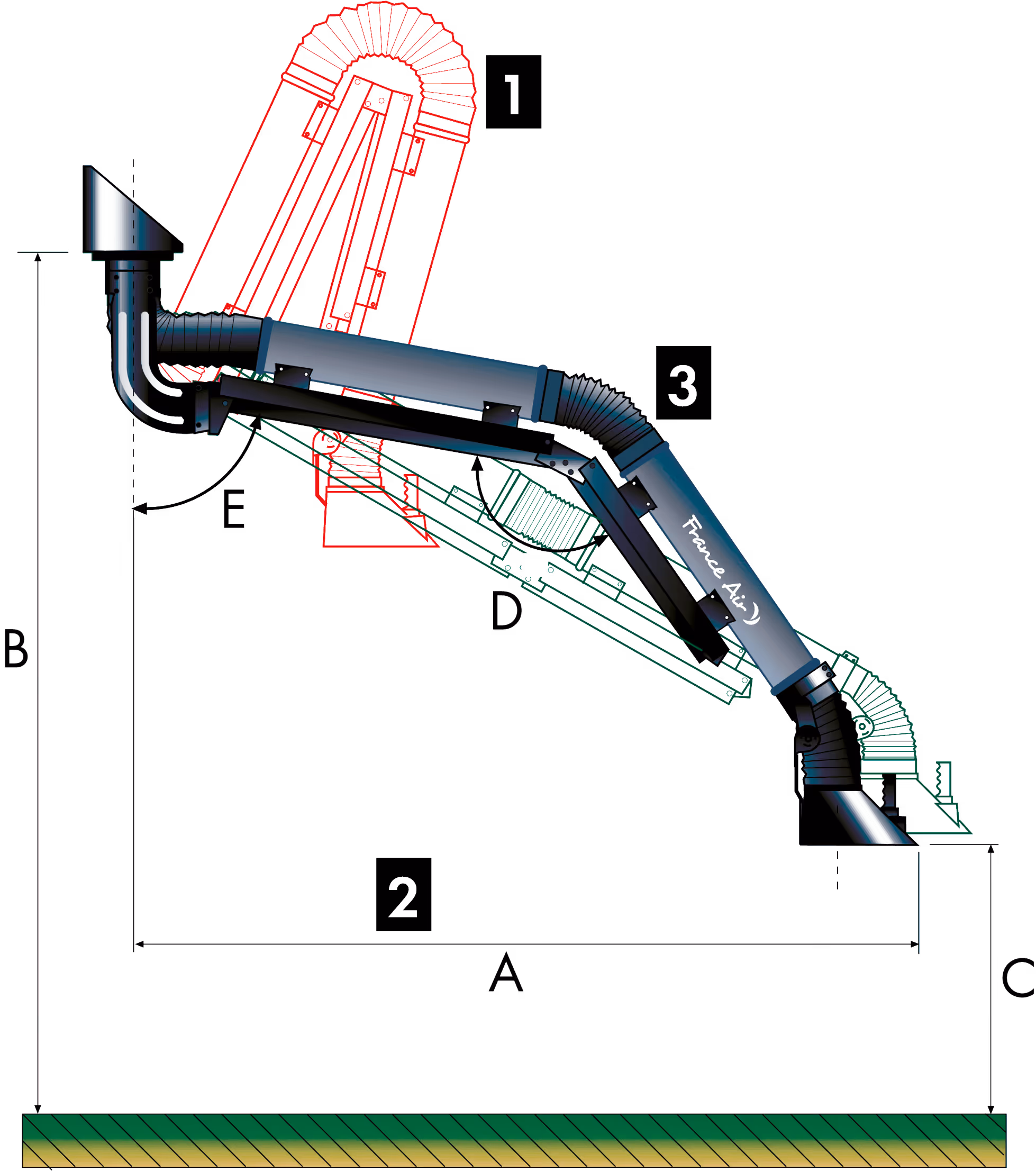

ATRAVANCAMENTOS
DADOS DO MOTOR
LIMITES DE UTILIZAÇÃO
- Temperatura máxima de funcionamento: 60° C.

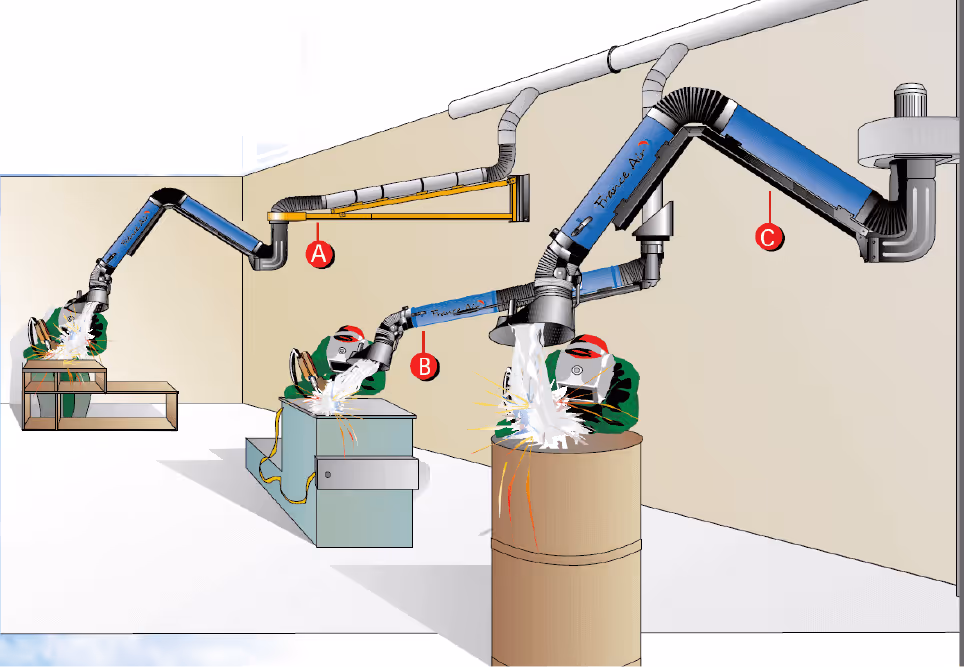

CONFIGURAÇÕES POSSÍVEIS
B) Versão de parede com braço telescópico.
C) Versão mural com ventilador.
SUPORTES DE INSTALAÇÃO
- A encomendar separadamente.

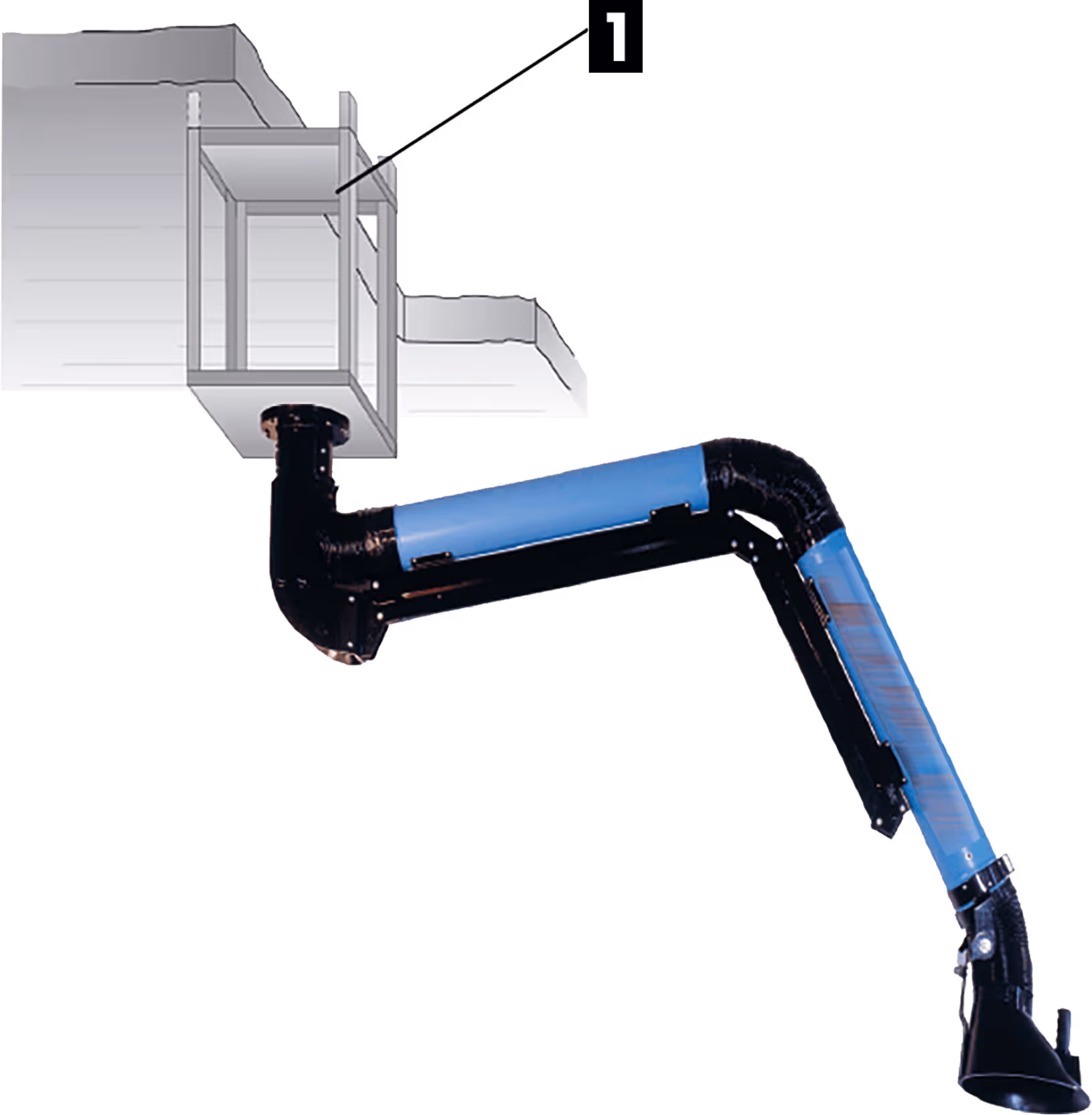

Suporte de teto
- Disponível apenas para Carapace® Evo

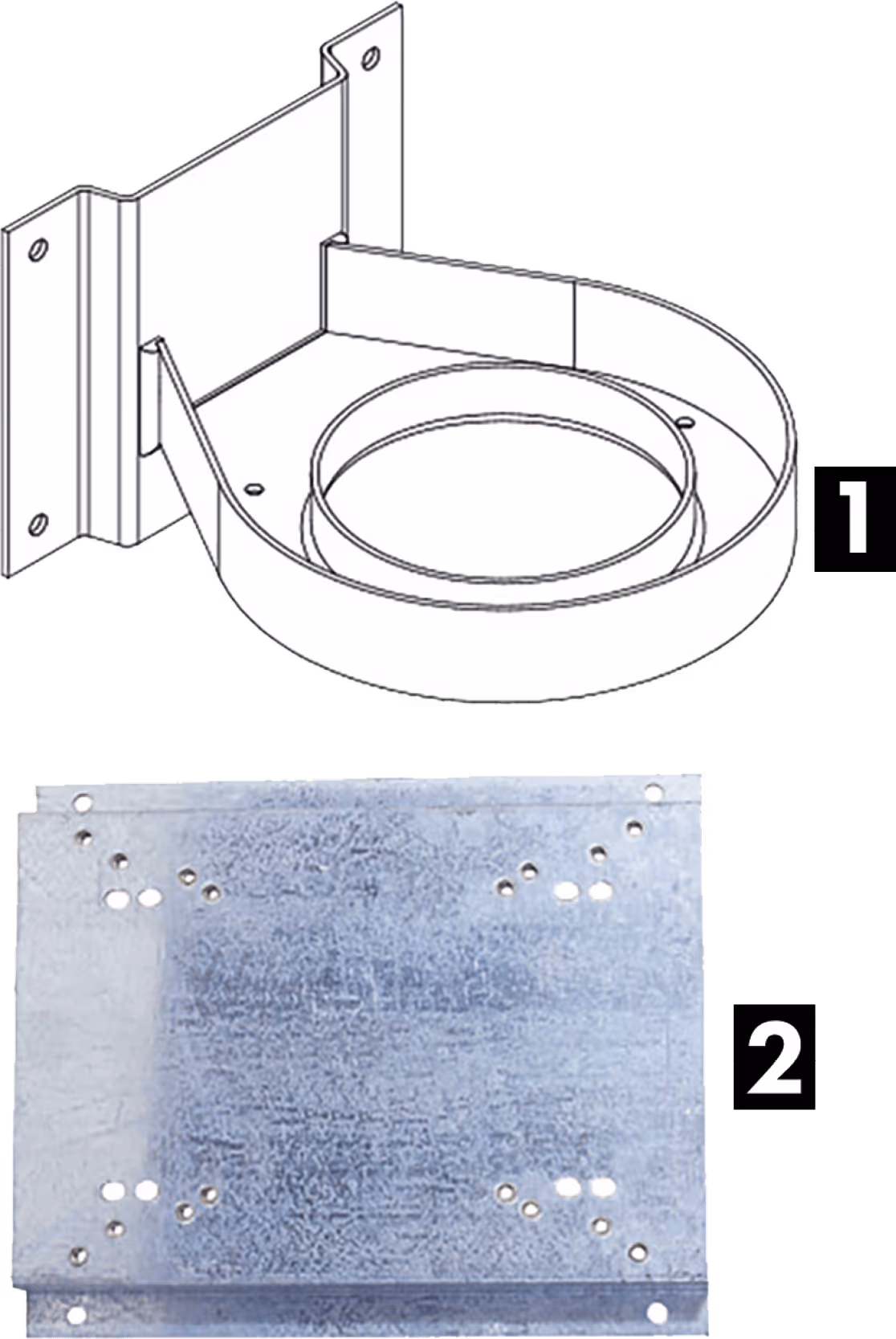

Suporte de parede
- Consola disponível apenas para Carapace® Evo.
- Placa de fixação disponível apenas para Carapace® Evo V.
Coluna simples (para 1 braço) ou dupla (para 2 braços)
- Coluna entregue com a placa de fixação direta para Carapace® Evo V.
- Consola de parede a encomendar separadamente para Carapace® Evo.

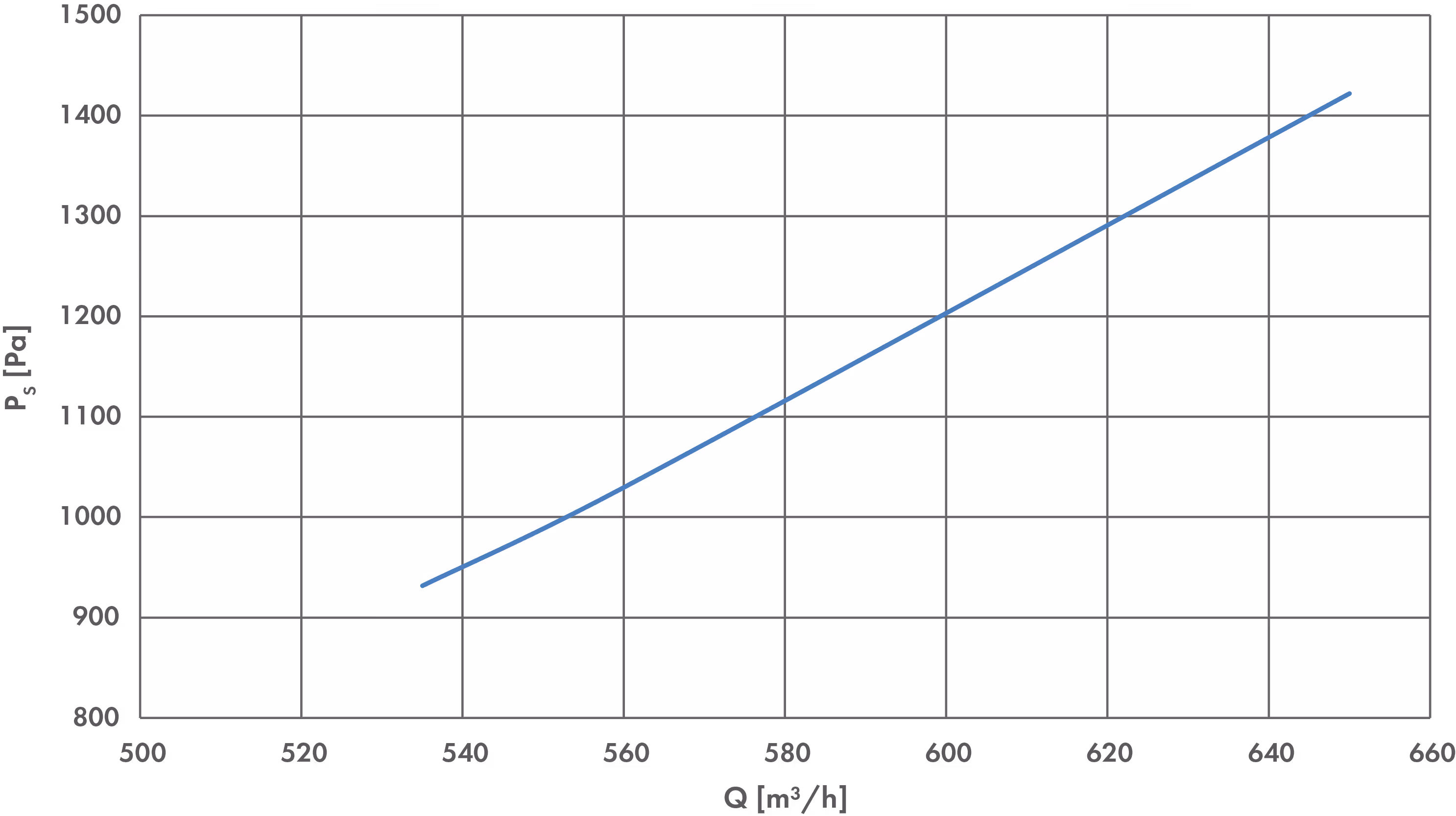

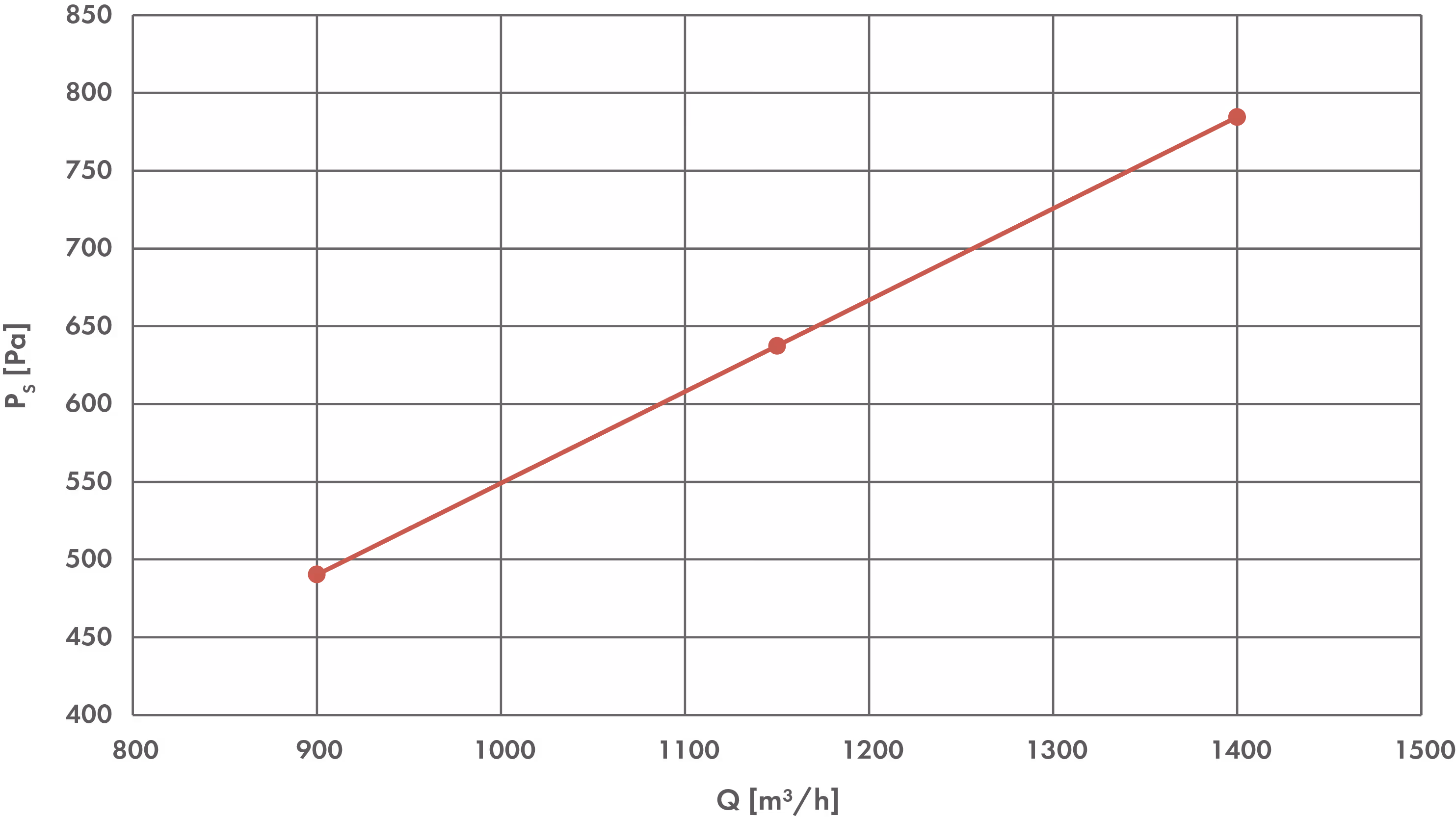

PERDAS DE CARGA CARAPACE® EVO
Modelo Ø100 / L 2,1
Modelo Ø150 / L 3
As curvas de seleção aqui apresentadas são indicativas e poderão passar por alterações de acordo com a evolução da gama France Air: por favor consulte-nos para mais informações.
