Carapace® Evo
brazo de aspiración rígido para humos de soldadura, gases, vapores, etc.
Esto es un texto dentro de un bloque div.
Ventajas
Construcción robusta.
Resistente a la corrosión.
Pérdida de carga reducida.
Ajuste sencillo de las articulaciones.
Todas las articulaciones fuera del flujo de aire.
Boquilla de aspiración orientable en todas las direcciones.
No se ha encontrado ningún artículo.
DESCRIPCIÓN TÉCNICA
GAMA
- Brazo: con o sin ventilador.
- 4 longitudes: 2,1 m - 2,7 m - 3 m - 4 m.
- 3 diámetros: 100 mm - 150 mm - 200 mm.
- 2 modelos de ventilador: 1,1 kW y 1,5 kW.
- Caudal: de 600 a 3000 m³/h.
- Versión ATEX.

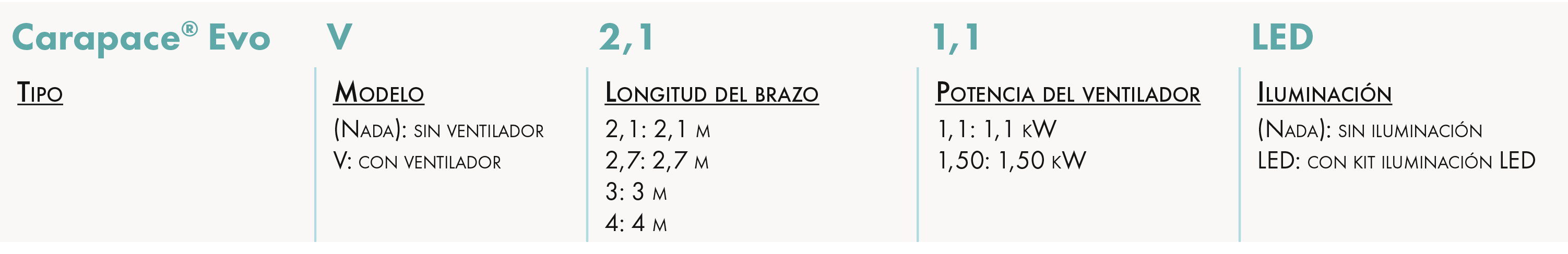

DENOMINACIÓN
APLICACIÓN / USO
- Aspiración de humos de soldadura, gas, vapor, entre otros.
CONSTRUCCIÓN / COMPOSICIÓN
Boquilla de aspiración:
- En plástico negro mate resistente (anti encadeamiento) con asa de posicionamiento ergonómica para el diámetro 150 mm, en metal para los diámetros 100 y 200.
Brazo:
- En aluminio con asa y compuerta de regulación cerca de la boquilla para diámetro 200 mm, en acero pintado para diámetros 100 y 150.
Articulaciones:
- En tubo flexible de PVC M1 reforzado.
- El ajuste es rápido y sencillo (dos puntos de ajuste que actúan sobre un muelle de compresión).
Soporte de muro:
- En chapa de acero lacada en negro, permite que el brazo gire 360º en un plano horizontal.
Ventilador:
- Centrífugo de acero.
- Marco circular con dimensiones estándar para su instalación en conducto incluido.
OPCIONES
- Prolongador de aspiración.
- Rejilla antichispas (sólo para diámetro 150).
- Versión de acero inoxidable o galvanizado.
EMBALAJE
- Vendido por unidad.
DIMENSIONES

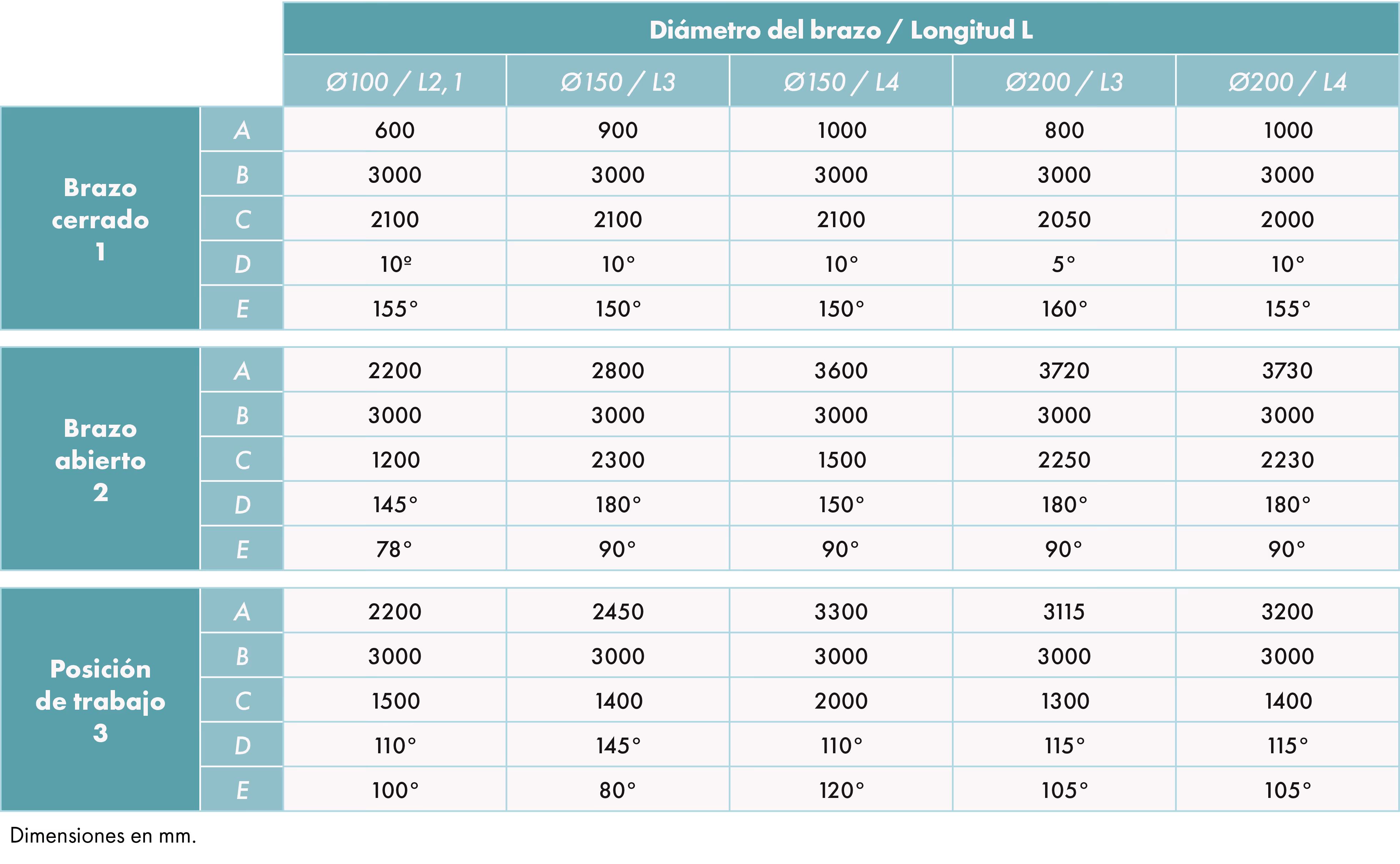

DIMENSIONES

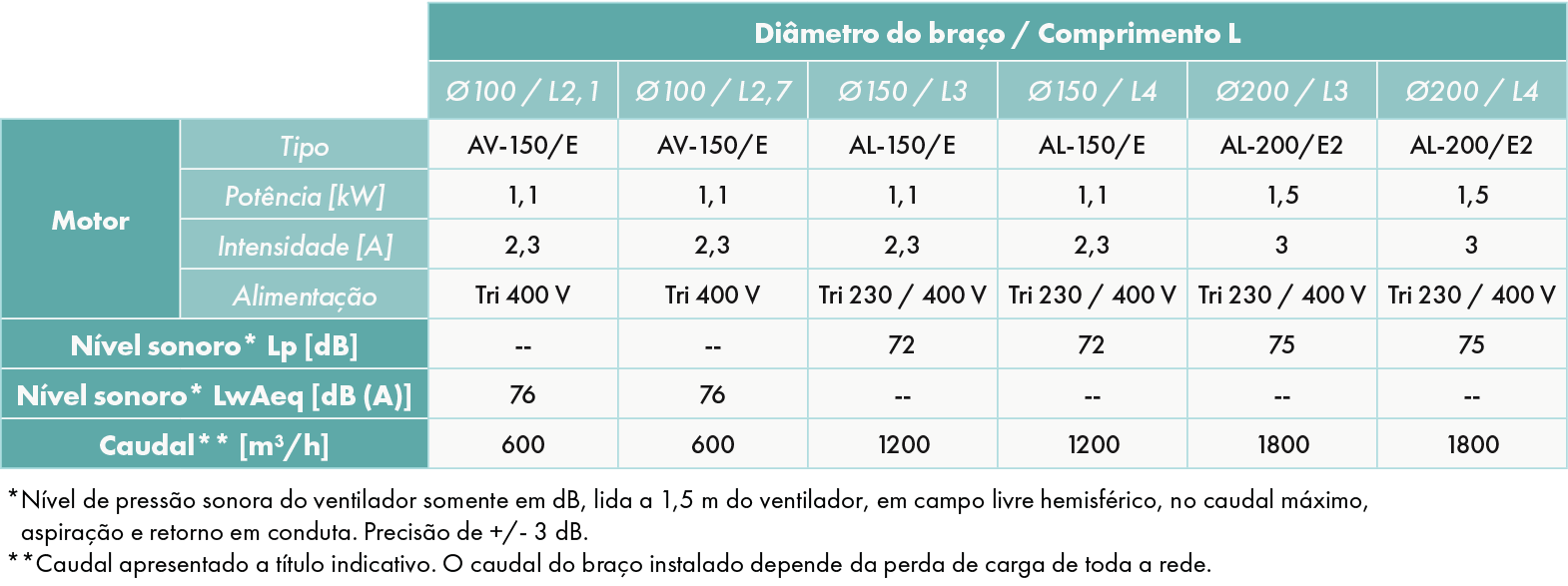

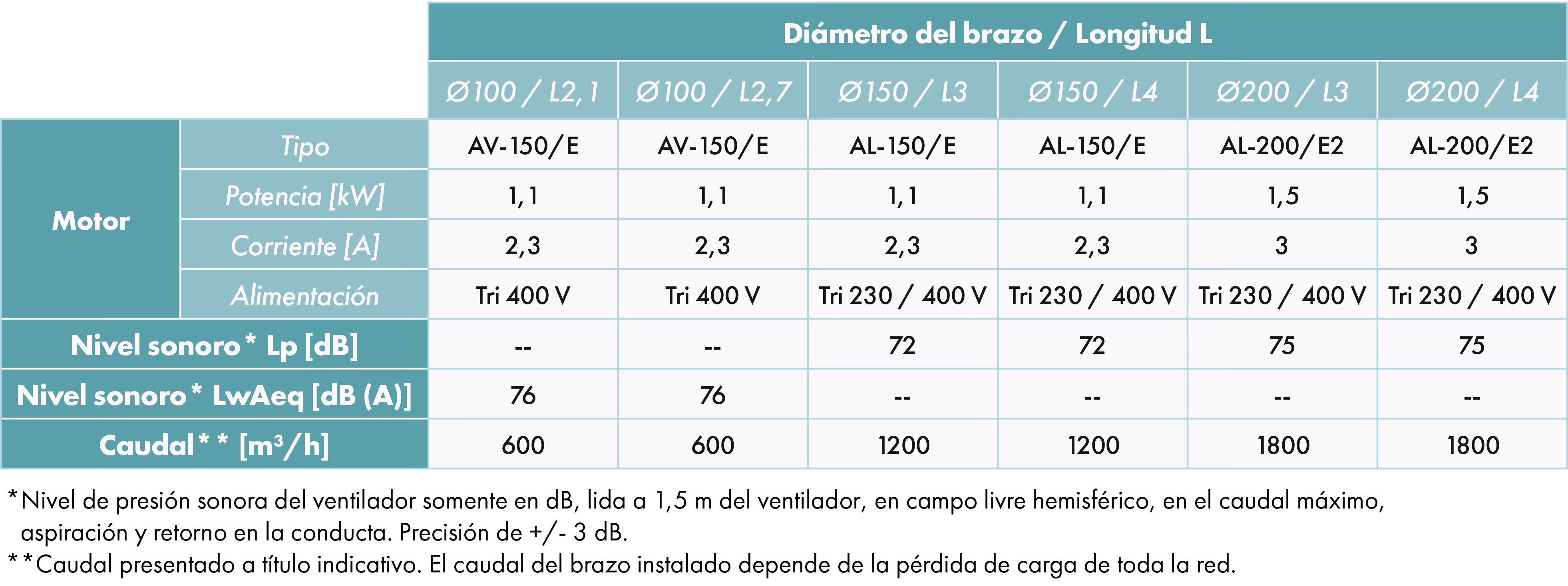

DATOS DEL MOTOR
LÍMITES DE UTILIZACIÓN
- Temperatura máxima de trabajo: 60° C.
POSIBLES AJUSTES
B) Versión de muro con brazo telescópico.
C) Versión mural con ventilador.
SELECCIÓN
PÉRDIDA DE CARGA CARAPACE® EVO

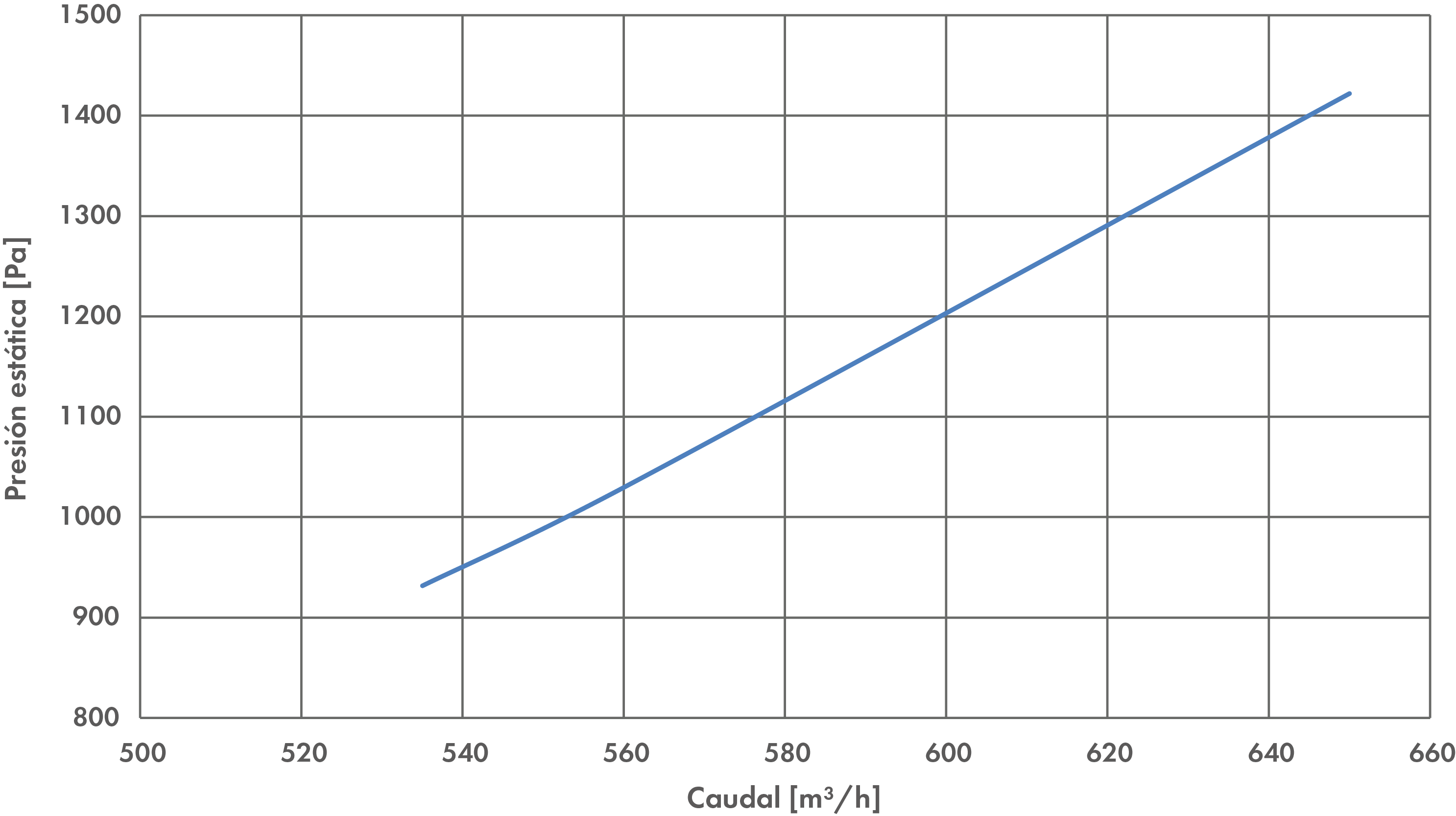

Modelo Ø100 / L 2.1

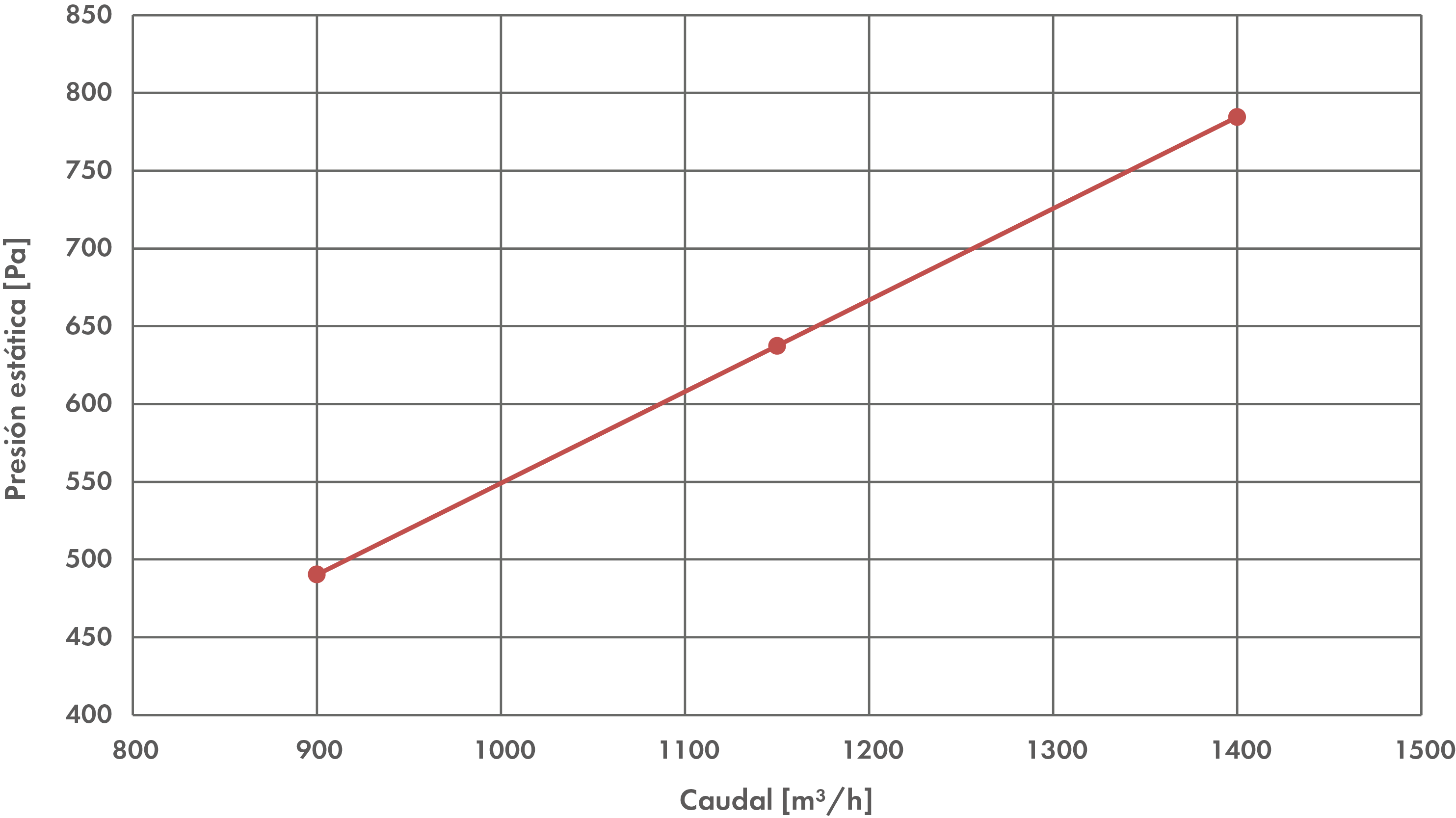

Modelo Ø150 / L 3
Las curvas de selección aquí presentadas son indicativas y podrán cambiar en función de la evolución de la gama France Air: por favor, consúltanos para más información.
INSTALACIÓN
SOPORTES DE INSTALACIÓN
- Debe pedirse por separado.

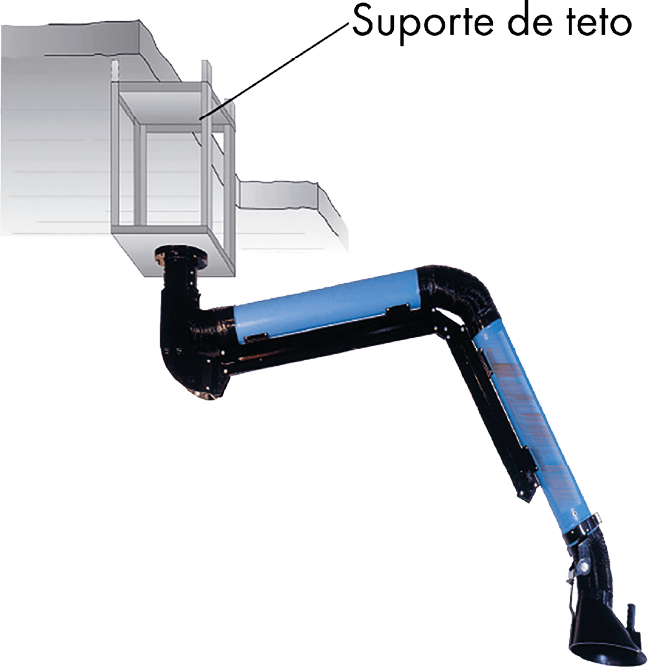

Soporte de techo
- Sólo disponible para Carapace® Evo

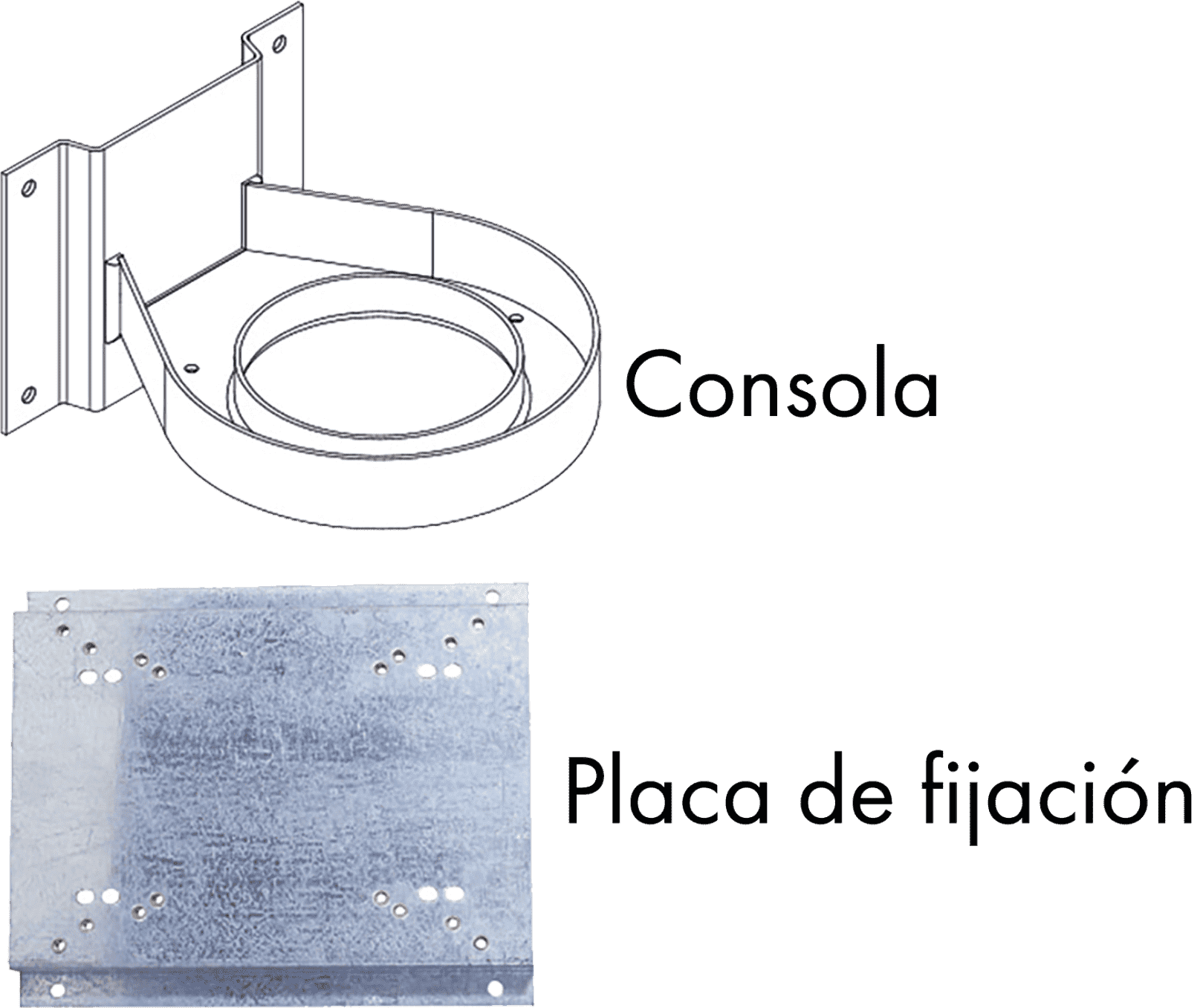

Soporte de muro
- Consola disponible sólo para Carapace® Evo.
- Placa de fijación sólo disponible para Carapace® Evo V.
Columna simple (para 1 brazo) o columna doble (para 2 brazos)
- Columna entregada con la placa de fijación directa para Carapace® Evo V.
- Consola de pared que debe pedirse por separado para Carapace® Evo.
ACCESORIOS
Equipo eléctricos
Conmutadores eléctricos.
Caja disyuntora
Sistema de aspiración en rieles XTK
