Canal Fast® ECM
ventilador centrífugo de baixo consumo para conduta com sistema de fixação rápida
Vantagens
Facilidade e rapidez de instalação.
Processo de manutenção simples.
Compacto.
Nível sonoro reduzido.
DESCRIÇÃO TÉCNICA
GAMA
- Gama composta por 6 modelos.
- Ligação circular: do Ø 100 até 315 mm.
- Caudais até 2200 m³/h.
DESIGNAÇÃO
APLICAÇÃO / UTILIZAÇÃO
- Ventilação de ar limpo.
- Instalação em todos os pontos do trajeto da conduta no edifício.
- Montagem possível tanto na horizontal como na vertical.
- Utilização possível tanto em insuflação como em extração.
- Instalação exclusivamente no interior.
- Temperatura de funcionamento: de -20º C até 40º C.
CONSTRUÇÃO / COMPOSIÇÃO
Envolvente:
- Estrutura e aros em polipropileno.
- Proteção IP 44: proteção contra a humidade e contra salpicos de água.
Turbina:
- Centrífuga com abas diagonais.
- Hélice em ABS.
- Montada diretamente no motor.
Motorização:
- Motor EC (comutação eletrónica) com rotor externo de alto rendimento.
- Monofásico 230 V ~ 50 / 60 Hz.
- IP 44.
- Variação de velocidade através de potenciómetro integrado, comando por sinal 0-10 V, por comando Evolys® One, Evolys® Sens, ou Evolys® V3.
OPÇÕES
ACONDICIONAMENTO
- Vendido à unidade.
DIMENSÕES

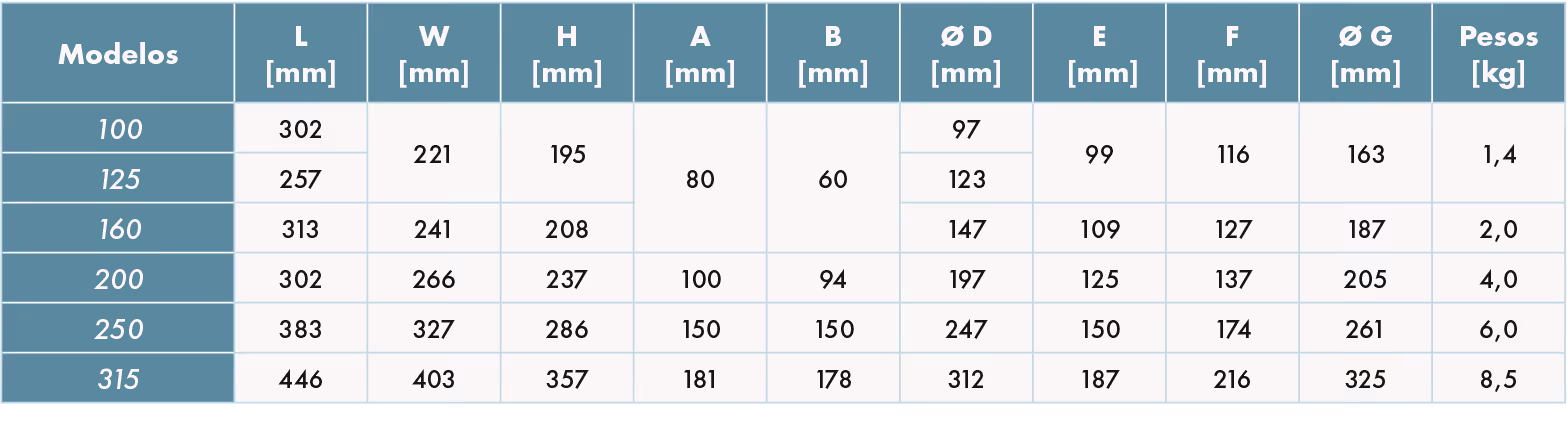

ATRAVANCAMENTOS E PESOS
CARACTERÍSTICAS ELÉTRICAS
SELEÇÃO
CURVAS DE SELEÇÃO
Modelo 100
Modelo 125
Modelo 160
Modelo 200
Modelo 250
Modelo 315
As curvas de seleção aqui apresentadas são indicativas e poderão passar por alterações de acordo com a evolução da gama France Air: por favor consulte-nos para mais informações.
Resultados
INSTALAÇÃO
ACESSÓRIOS
Systair® Cirec 2
Bateria elétrica circular.
Montagem apenas na descarga do ventilador.
Consulte AQUI a ficha de produto para mais informações.
Caixa C
Caixa porta-filtro para conduta circular, em aço galvanizado.
Painel superior amovível para substituição do filtro (com aros de espessura 24 ou 48 mm).
Filtro ISO gravimétrico 65% (G4) - não incluído.
Consulte AQUI a ficha de produto para mais informações.
Comutador On-Off
Acessório elétrico para comando e regulação.
Intensidade de 20 A, até 3 velocidades, em caixa estanque IP 55.
Sem proteção contra as sobreintensidades.
Consulte AQUI a ficha de produto para mais informações.
Evolys® One - PWM
Comando do caudal de 0 - 100 % em ventiladores com motor EC.
Disponível nas versões 0-10 V ou PWM de longa distância.
Montagem encastrada ou em aplique, em caixa IP 54.
Aplicável, também, com variador de tensão ou de frequência equipados com entrada 0-10 V.
Consulte AQUI a ficha de produto para mais informações.
Evolys® Touch
Comando à distância tátil, visualização da velocidade através de LED.
Comando do caudal de 100 % em ventiladores com motor EC.
Montagem em aplique, em caixa IP 54.
Consulte AQUI a ficha de produto para mais informações.
Evolys® Sens
Comando para regulação de caudal de forma autónoma em ventiladores com motor EC.
Funcionamento através de sinal de entrada 0-10 V a partir de uma sonda de temperatura, CO2 ou de higrometria (será necessário adicionar uma sonda exterior).
Disponível na versão com sonda de temperatura integrada tipo PT1000.
Em caixa IP 54.
Consulte AQUI a ficha de produto para mais informações.
SELEÇÃO DOS ACESSÓRIOS ELÉTRICOS
Seleção de toda a gama de acessórios no documento de tarifas.
