Canal Energy ECM
ventilador in-line em plástico, com isolamento acústico e térmico e motor de baixo consumo
Vantagens
Níveis sonoros reduzidos.
Ventilador com isolamento acústico e térmico e de baixo consumo.
Diâmetros de 100 até 160 mm para caudal máximo de 600 m³/h.
DESCRIÇÃO TÉCNICA
GAMA
- Gama composta por 2 modelos.
- Ligações circulares de 100, 125, 150 e 160 mm.
- Caudais até 600 m3/h.
DESIGNAÇÃO
APLICAÇÃO / UTILIZAÇÃO
- Ventilação ar limpo.
- Adequado para insuflação e exaustão.
- Instalações comerciais e industriais.
- Instalação no teto ou na parede.
- Possibilidade de instalação de vários ventiladores num único sistema (mais caudal e pressão).
- Velocidade variável.
- Temperatura de funcionamento -25º C até 55º C.
CONSTRUÇÃO / COMPOSIÇÃO
Envolvente:
- Estrutura em plástico resistente.
- Isolamento térmico de 50 mm de lã mineral.
- Isolamento acústico, a perfuração da caixa e o material absorvente garantem a atenuação do som.
Ventilador:
- Centrífugo.
- Hélice em ABS.
- Montado diretamente no motor.
Motorização:
- Motor monofásico 230 V.
- Variação eletrónica da velocidade: por potenciómetro integrado, por sinal externo 0-10 V.
- IP 44; IP X4.
- Caixa de terminais integrada no ventilador.
OPÇÕES
ACONDICIONAMENTO
- Vendido à unidade.
DIMENSÕES

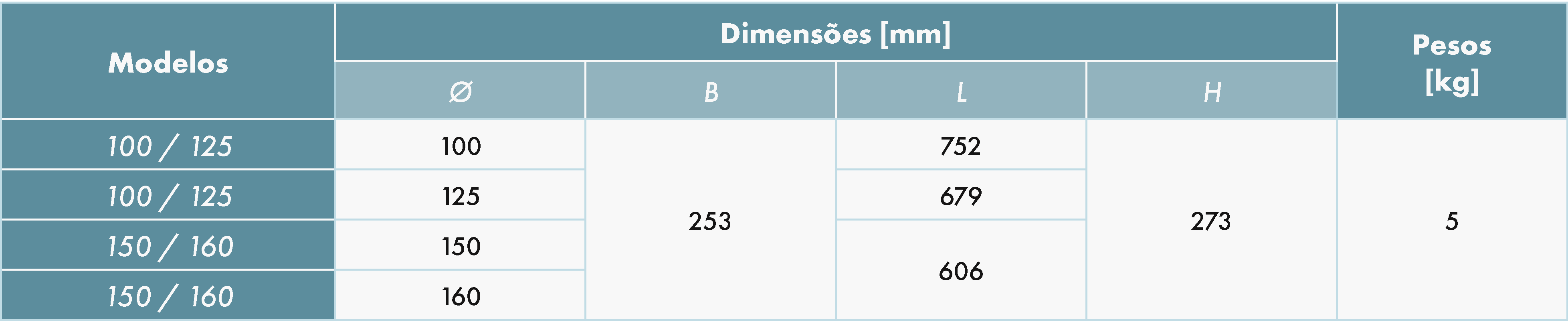

ATRAVANCAMENTOS E PESOS
CARACTERÍSTICAS TÉCNICAS
SELEÇÃO

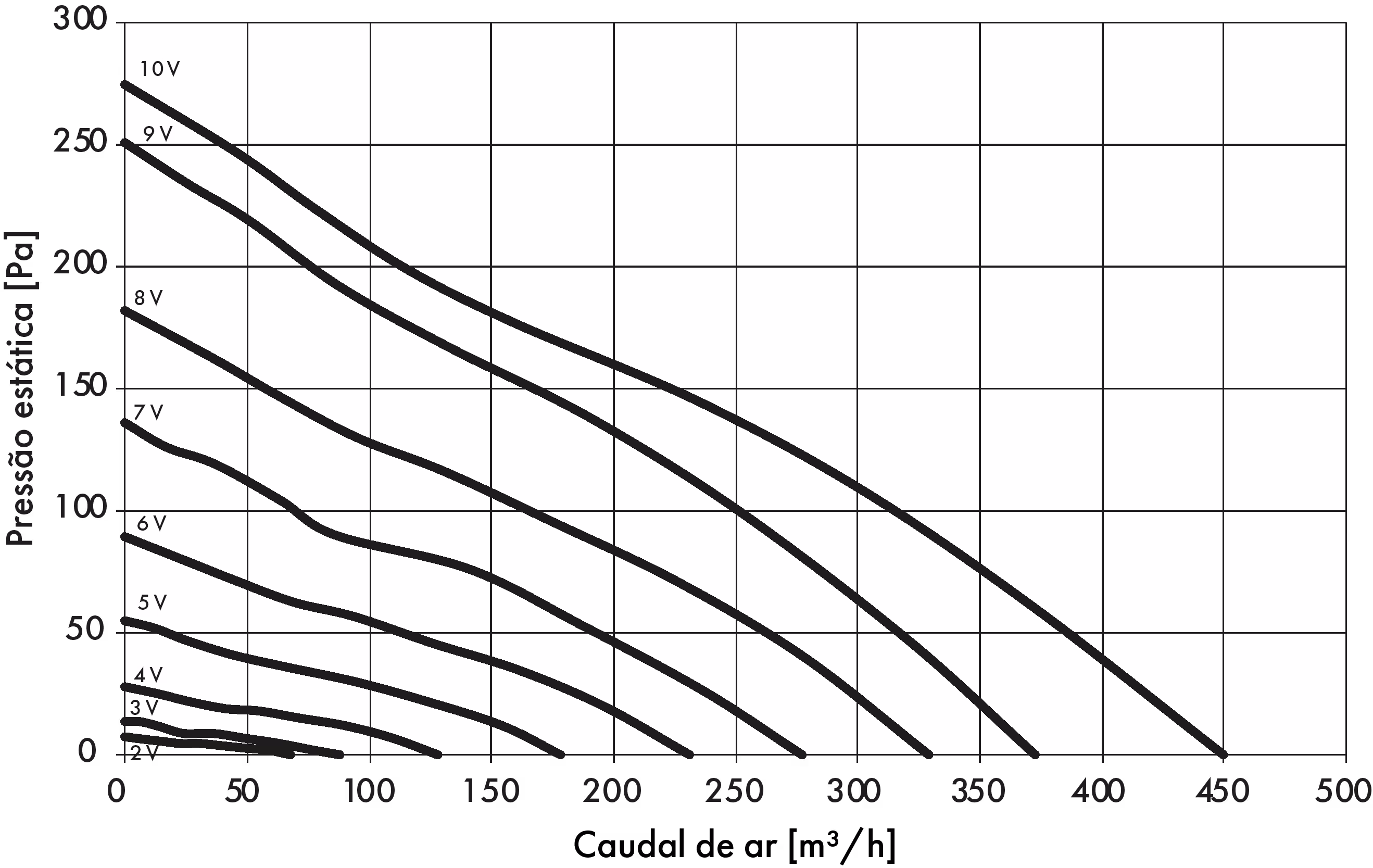

CURVAS DE SELEÇÃO
Modelo 100 / 125 (diâmetro 100)
Modelo 100 / 125 (diâmetro 125)
Modelo 150/160
As curvas de seleção aqui apresentadas são indicativas e poderão passar por alterações de acordo com a evolução da gama France Air: por favor consulte-nos para mais informações.
Resultados
INSTALAÇÃO
ACESSÓRIOS
Systair® Cirec 2
Bateria elétrica circular.
Montagem apenas na descarga do ventilador.
Consulte AQUI a ficha de produto para mais informações.
Caixa C
Caixa porta-filtro para conduta circular, em aço galvanizado.
Painel superior amovível para substituição do filtro (com aros de espessura 24 ou 48 mm).
Filtro ISO gravimétrico 65% (G4) - não incluído.
Consulte AQUI a ficha de produto para mais informações.
Comutador On-Off
Acessório elétrico para comando e regulação.
Intensidade de 20 A, até 3 velocidades, em caixa estanque IP 55.
Sem proteção contra as sobreintensidades.
Consulte AQUI a ficha de produto para mais informações.
Evolys® One - PWM
Comando do caudal de 0 - 100 % em ventiladores com motor EC.
Disponível nas versões 0-10 V ou PWM de longa distância.
Montagem encastrada ou em aplique, em caixa IP 54.
Aplicável, também, com variador de tensão ou de frequência equipados com entrada 0-10 V.
Consulte AQUI a ficha de produto para mais informações.
Evolys® Touch
Comando à distância tátil, visualização da velocidade através de LED.
Comando do caudal de 100 % em ventiladores com motor EC.
Montagem em aplique, em caixa IP 54.
Consulte AQUI a ficha de produto para mais informações.
Evolys® Sens
Comando para regulação de caudal de forma autónoma em ventiladores com motor EC.
Funcionamento através de sinal de entrada 0-10 V a partir de uma sonda de temperatura, CO2 ou de higrometria (será necessário adicionar uma sonda exterior).
Disponível na versão com sonda de temperatura integrada tipo PT1000.
Em caixa IP 54.
Consulte AQUI a ficha de produto para mais informações.
