Informações Complementares
Vantagens
Rearme à distância (motorizado).
Facilita os testes periódicos.
Elevada área útil.
Baixa perda de carga.
Instalação simples.
Aprovado para condutas de extração de fumos de compartimento único (de acordo com EN 1366-9) e multi-compartimento (de acordo com EN 1366-8).
Aprovado para diversos tipos de condutas, incluindo betão pré-fabricado.
Excelente estanquidade ao ar.
Gama
- Registo com 1 porta apenas.
- 2 resistências ao fogo: 60 minuto ou 120 minutos.
Dimensões nominais:
![](https://cdn.prod.website-files.com/61701d325c3b0c755d8d805a/620a8b2dad9972d1368941fc_05-BTDR3-GM-gama-1.png)
![](https://cdn.prod.website-files.com/61701d325c3b0c755d8d805a/620a8b373a7ec471003320c4_05-BTDR3-GM-gama-2.png)
Atuador:
- Bobine eletromagnética 24 ou 48 Vcc à emissão de corrente.
Outras características:
- Motor de rearme 24 Vcc.
- Contactos de sinalização início e fim de curso unipolares ou bipolares.
- Grelhas de proteção, tipo Cyclades® (instalação obrigatória).
Designação
![](https://cdn.prod.website-files.com/61701d325c3b0c755d8d805a/620a8b47d516212ce8338aa8_05-BTDR3-GM-designacao.png)
Aplicação / Utilização

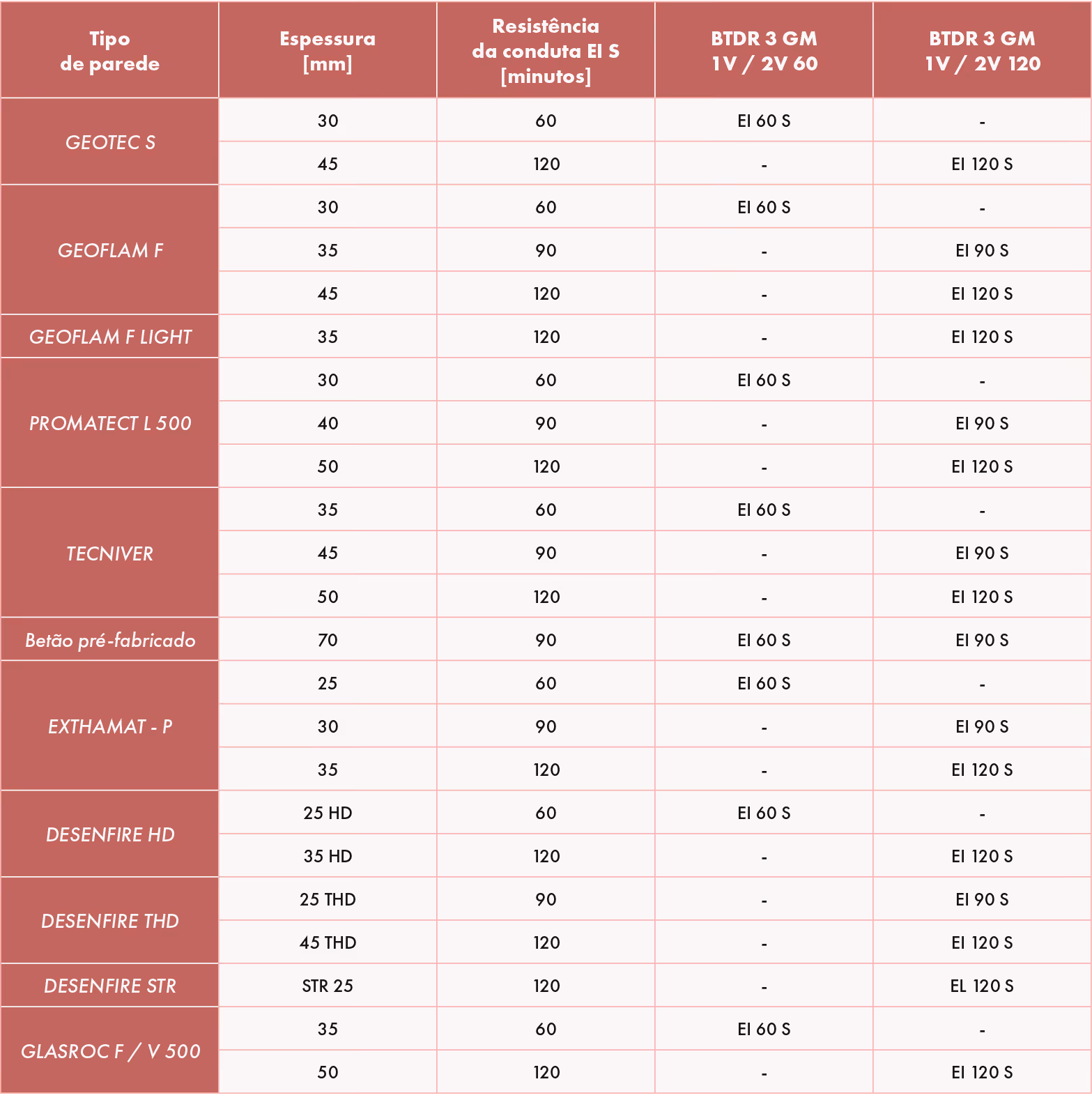

Resistência ao fogo
![](https://cdn.prod.website-files.com/61701d325c3b0c755d8d805a/620a8b65089222204227ed03_05-BTDR3-GM-aplicacao-utilizacao.png)
- Controlo de fumos (desenfumagem) de forma mecânica ou natural dos locais, escadas e circulações (insuflação ou extração).
- Utilização em edifícios serviços, hospitalares e habitações coletivas.
- Em casos de quantidades consideráveis de registos que necessitem de frequentes testes periódicos ou em caso de acessibilidade difícil para rearme manual.
Construção / Composição
- Os registos são constituídos por um aro em alumínio bruto com uma porta em material refratário, com dobradiças.
- A estanquidade a quente é assegurada por uma junta intumescente presente à volta do aro.
- A fachada deve estar obrigatoriamente equipada com uma grelha de proteção do tipo Cyclades® para conservar o grau corta-fogo.
- O dispositivo de disparo encontra-se numa caixa e é constituído por uma bobine 24/48 Vcc à emissão, permitindo libertar a portada posição de espera.
- Motor de rearme.
![](https://cdn.prod.website-files.com/61701d325c3b0c755d8d805a/620a8b8133bf935fdb5a851e_05-BTDR3-GM-construcao-composicao-1.png)
![](https://cdn.prod.website-files.com/61701d325c3b0c755d8d805a/620a8c6da4b09fc11589fb32_05-BTDR3-GM-construcao-composicao-2.png)
Opções
Acondicionamento
- Vendido à unidade.
CONFORMIDADE
- Produto com certificação CE (obrigatória desde 1 de janeiro de 2013) de acordo com a norma EN 12101-8, ensaiado segundo a norma EN 1366-10 e classificado segundo a norma EN 13501-4.
ATRAVANCAMENTOS
![](https://cdn.prod.website-files.com/61701d325c3b0c755d8d805a/620a8ca3a094969f7556bd1e_05-BTDR3-GM-atravancamentos-1.png)
![](https://cdn.prod.website-files.com/61701d325c3b0c755d8d805a/620a8ca84bcc4225faedbcc6_05-BTDR3-GM-atravancamentos-2.png)
![](https://cdn.prod.website-files.com/61701d325c3b0c755d8d805a/620a8cb9f30e0bd1d30c4648_05-BTDR3-GM-atravancamentos-3.png)
SENTIDO DO FOGO E DE INSTALAÇÃO
- O sentido de circulação do ar e o sentido do fogo são indiferentes.
- Registo reversível: sentido de instalação indiferente, abertura tanto à direita como à esquerda.
LIMITES DE UTILIZAÇÃO
- A instalação tem que estar em conformidade aos PVs de ensaio.
- A estanquidade ao ar será mantida se a instalação do registo for realizada consoantes as indicações presentes na sua ficha técnica.
- Este registo só poderá ser instalado no interior.
ESTANQUIDADE AO AR
![](https://cdn.prod.website-files.com/61701d325c3b0c755d8d805a/620a4ce78954cf40367bec9b_01-BTDR3-DecoMP-estanquidadae-ar.png)
MONTAGEM EM CONDUTA SILICO-CALCÁRIA
Tipo Promatect L500 ou Staff
![](https://cdn.prod.website-files.com/61701d325c3b0c755d8d805a/620a81a17d89276b9f9d939b_02-BTDR3-Deco-montagem-conduta-silico-calcaria.png)

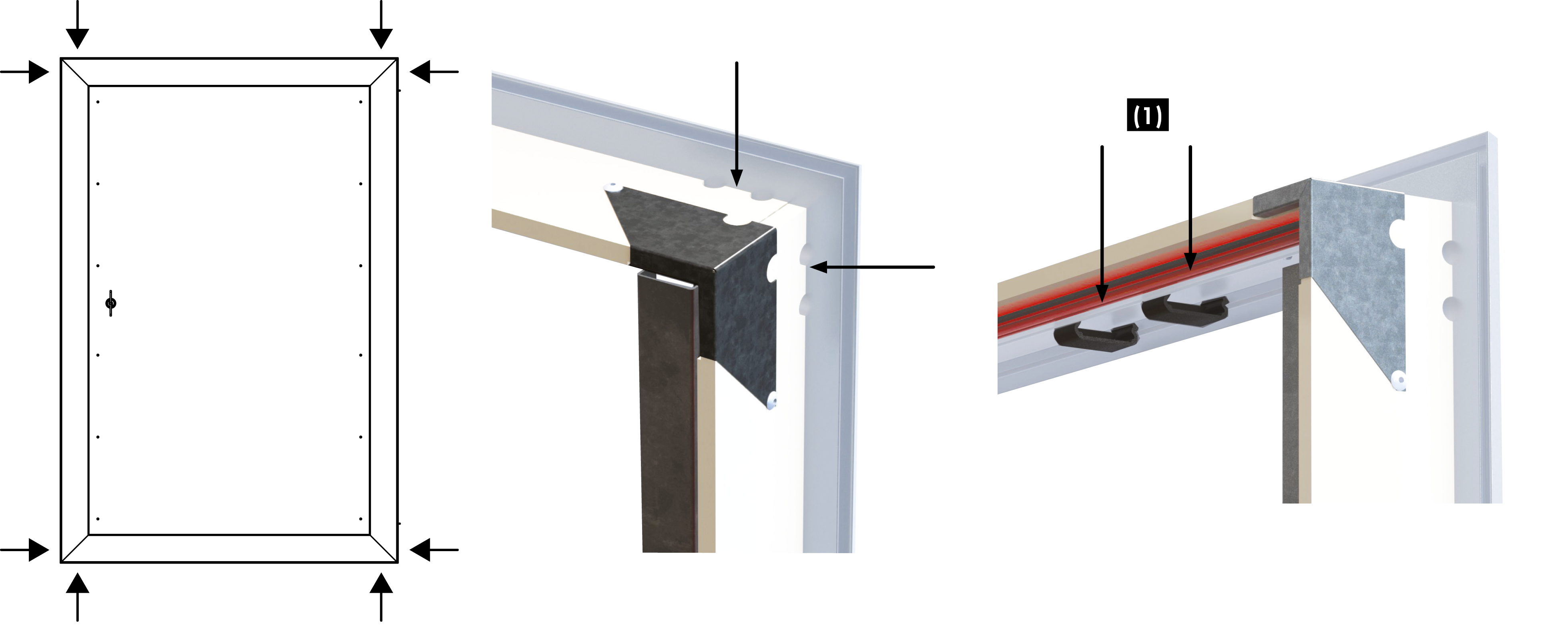

LIGAÇÃO ELÉTRICA
- A alimentação elétrica pode ser realizada pelos quatro cantos do registo (duas possibilidades por ângulo).
![](https://cdn.prod.website-files.com/61701d325c3b0c755d8d805a/620a8d792714a07ef7547109_05-BTDR3-GM-ligacao-eletrica.png)
DISTÂNCIA MÍNIMA DE INSTALAÇÃO
![](https://cdn.prod.website-files.com/61701d325c3b0c755d8d805a/620a8939bdc8caf6cd9dd2ce_04-BTDR3-G-distancia-minimna-instalacao.png)
- Os registos podem ser instalados com uma distância mínima, tanto lado a lado como em cima ou em baixo, se forem montados em juntas separadas, no material da conduta, com a resistência ao fogo pretendida.
- É aconselhável não exceder uma configuração de 2 x 4 (H x L).
- Se vários registos forem instalados com a distância mínima, os pontos de apoio e de reforço devem ser ajustados de forma proporcional ao peso acrescido. A montagem da conduta deve encontrar-se em conformidade ao relatório de conformidade do seu fabricante.
TABELA DE SUPERFÍCIE ÚTIL BTDR 3 GM [M²]
![](https://cdn.prod.website-files.com/61701d325c3b0c755d8d805a/620a8ddccd73fdd445c0b1f8_05-BTDR3-GM-tabelas-superficie-util.png)
CURVAS DE PERDA DE CARGA PARA BTDR 3 GM
![](https://cdn.prod.website-files.com/61701d325c3b0c755d8d805a/620a8de826a3fb2400d04552_05-BTDR3-GM-graficos-perda-carga.png)
Gama Cyclades®
Grelhas em alumínio para proteção e segurança do registo de desenfumagem.
As grelhas Cyclades® são fixadas através de 4 parafusos na parede.
A sua instalação em registos de desenfumagem de fumos é obrigatória e opcional para grelhas de fachada para admissão de ar.
![](https://cdn.prod.website-files.com/61701d325c3b0c755d8d805a/61e14fb3a0473a8e90b67925_icone%20info%20produto.png)
<spanclass=”text-nota”>Consulte AQUI a ficha de produto para mais informações: modelos Square, Trend, Déclic e Safe.</span>
![](https://cdn.prod.website-files.com/61701d325c3b0c755d8d805a/620e211ad747974d4f5d2f6f_gama-cyclades.png)
Aro de montagem sem grelha anti-queda
![](https://cdn.prod.website-files.com/61701d325c3b0c755d8d805a/620d478bf9b40c01bdfdede9_aro-montagem.png)
Permite fixar à parede a estrutura do registo de forma mais simples e eficaz.
Sem grelha anti-queda.
Aro de montagem com grelha anti-queda
![](https://cdn.prod.website-files.com/61701d325c3b0c755d8d805a/620e1b09c307f32fdfcd501f_aro-montagem-grelha-anti-queda.png)
Opção de segurança para fixação dos registos a alturas baixas: aro de montagem com grelha anti-queda acoplada.
A grelha está no interior da conduta para evitar qualquer risco de queda quando a porta está aberta.
Barras de proteção horizontais fixas no perfil do registo.
Kit FDCB
![](https://cdn.prod.website-files.com/61701d325c3b0c755d8d805a/620e1cfef85e0c5b238288d3_Kit-FDCB.png)
Para evolução da versão unipolar para versão bipolar.
