registro de control de humo (eliminación de humo) 1 puerta, reinicio motorizado
Ventajas
Reinicio remoto (motorizado).
Facilita las pruebas periódicas.
Área útil alta.
Baja pérdida de carga.
Instalación sencilla.
Aprobado para conductos de extracción de humo de un solo compartimento (según EN 1366-9) y multicompartimentos (según EN 1366-8).
Aprobado para varios tipos de tuberías, incluido el hormigón prefabricado.
Excelente hermeticidad.
DESCRIPCIÓN TÉCNICA
GAMA
- Inscripción con una sola puerta.
- 2 resistencias al fuego: 60 minutos o 120 minutos.
Dimensiones nominales:
Actuador:
- Bobina electromagnética de 24 o 48 Vdc con emisión de corriente.
Otras características:
- Motor de reinicio de 24 Vdc.
- Contactos de señalización unipolares o bipolares al inicio y al final del curso.
- Rejillas de protección, tipo Cyclades® (instalación obligatoria).

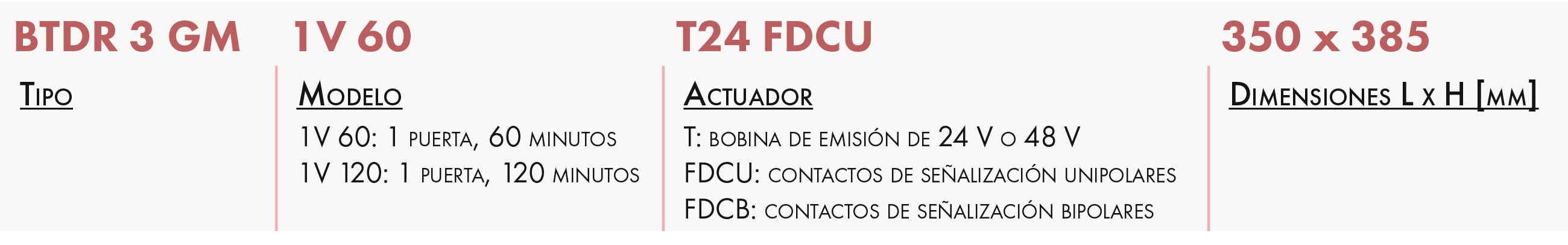

DESIGNACIÓN
APLICACIÓN/USO
Resistencia al fuego
- Control del humo (eliminación de humo) de forma mecánica o natural de locales, escaleras y circulaciones (insuflación o extracción).
- Uso en edificios de servicios, hospitales y viviendas colectivas.
- En casos de cantidades considerables de registros que requieran pruebas periódicas frecuentes o en caso de difícil acceso para el restablecimiento manual.
CONSTRUCCIÓN/COMPOSICIÓN
- Los registros consisten en un anillo de aluminio bruto con una puerta de material refractario, con bisagras.
- El sellado térmico está garantizado por un sello intumescente presente alrededor del anillo.
- La fachada debe estar equipada con una rejilla protectora del tipo Cyclades® para preservar el grado de resistencia al fuego.
- El dispositivo de activación viene en una caja y consiste en una bobina de emisión de 24/48 Vdc, que permite liberar la tapa de la posición de espera.
- Rearma el motor.
(2) - Llanta de aluminio
(3) - Cerradura con llave
(4) - Caja de conexiones
(5) - Mecanismo de bloqueo
(6) - Soporte central
(7) - Motor de rearme
(8) - Rejilla de protección (instalación obligatoria)
OPCIONES
EMBALAJE
- Vendido por unidad.
DIMENSIONES
CONFORMIDAD
- Producto certificado CE (obligatorio desde el 1 de enero de 2013) según la norma EN 12101-8, probado según la norma EN 1366-10 y clasificado según la norma EN 13501-4.

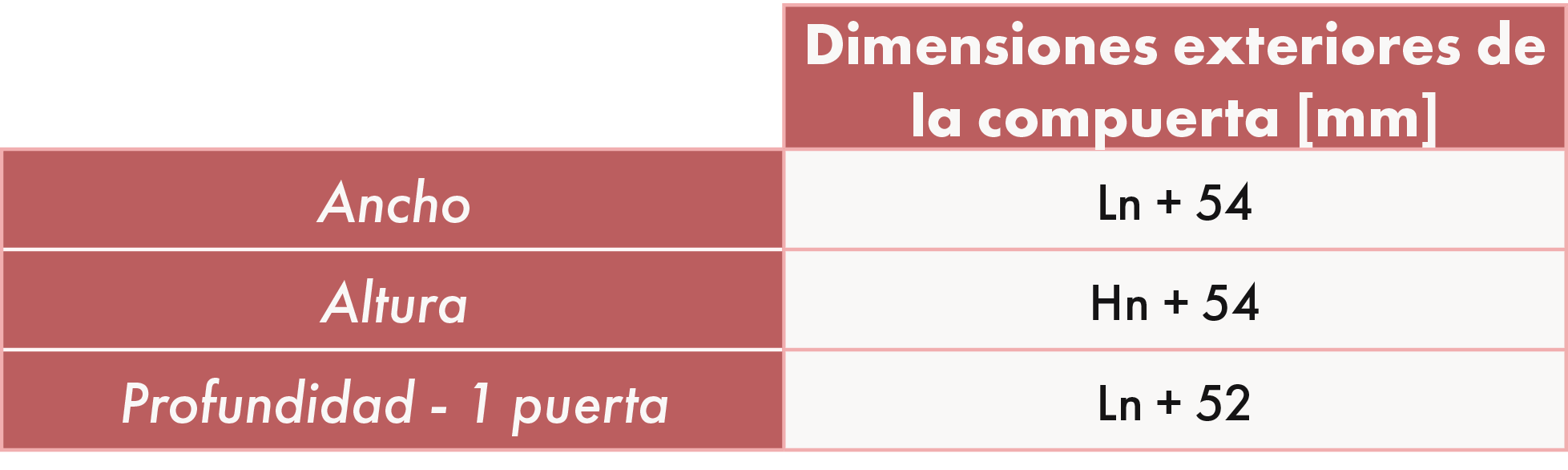

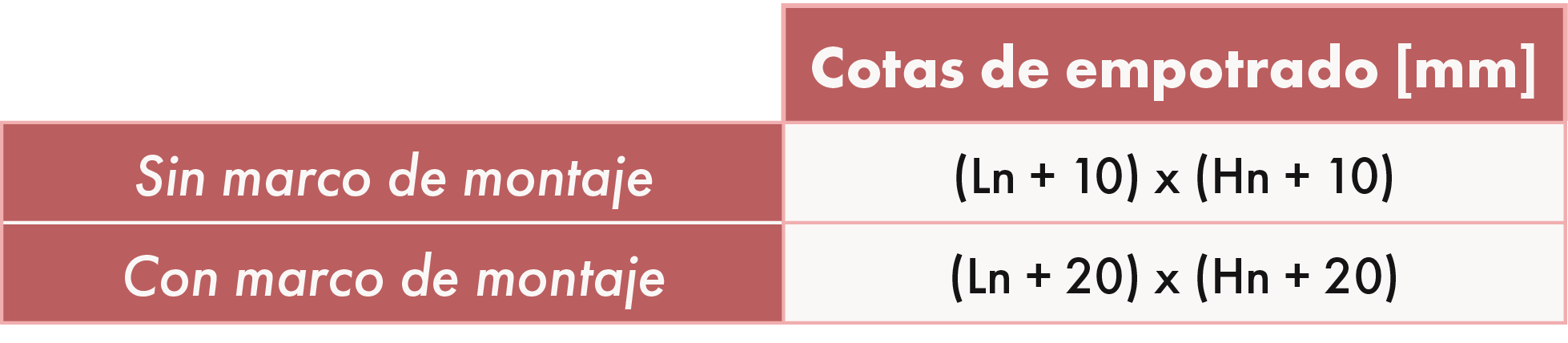

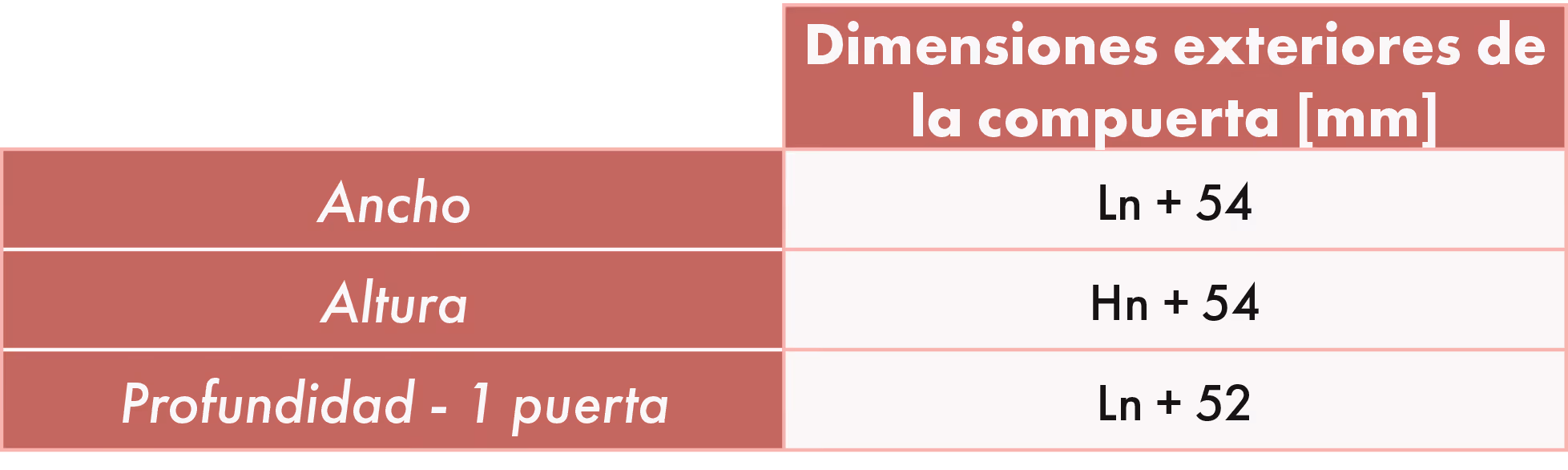

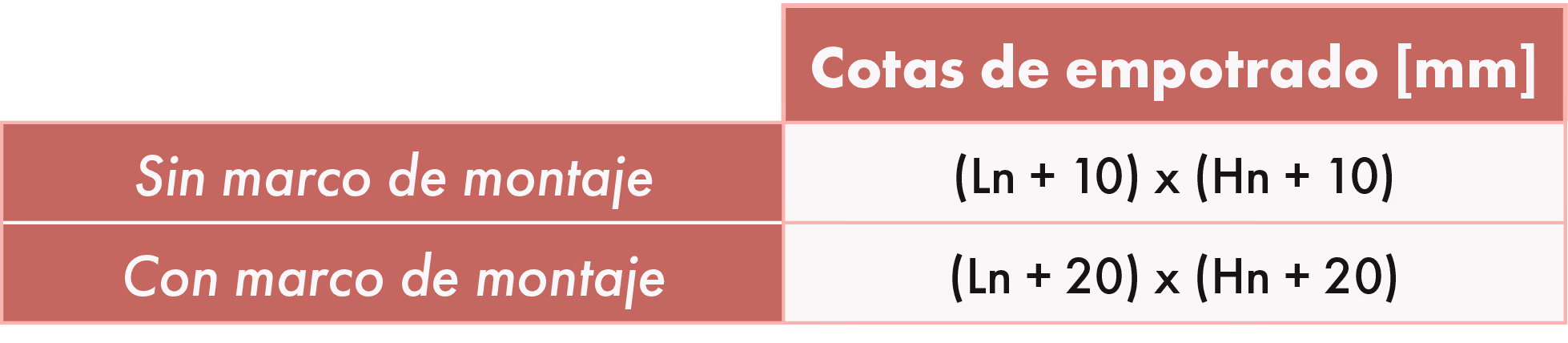

DIMENSIONES
(2) - Conducto de extracción de humos
(3) - Anillo de montaje (opcional)
(4) - Registro de extracción de humos
DIRECCIÓN DEL FUEGO E INSTALACIÓN
- La dirección de la circulación del aire y la dirección del fuego son indiferentes.
- Registro reversible: dirección de instalación diferente, que se abre tanto a la derecha como a la izquierda.
LÍMITES DE USO
- La instalación debe cumplir con los PVs de prueba.
- La hermeticidad se mantendrá si la instalación del registro se lleva a cabo de conformidad con las indicaciones de su ficha técnica.
- Este registro solo se puede instalar en interiores.

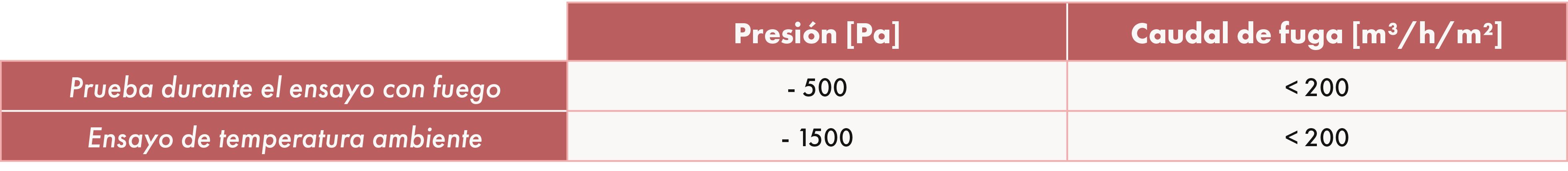

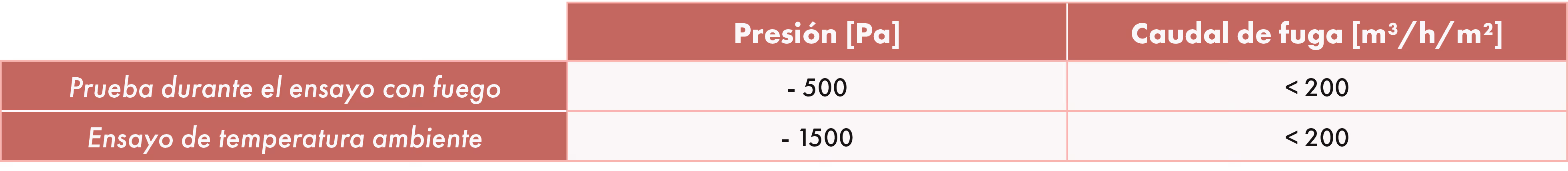

HERMETICIDAD
SELECCIÓN
MESA DE ÁREA ÚTIL BTDR 3 GM [M²]
CURVAS DE PÉRDIDA DE CARGA PARA BTDR 3 GM
INSTALACIÓN

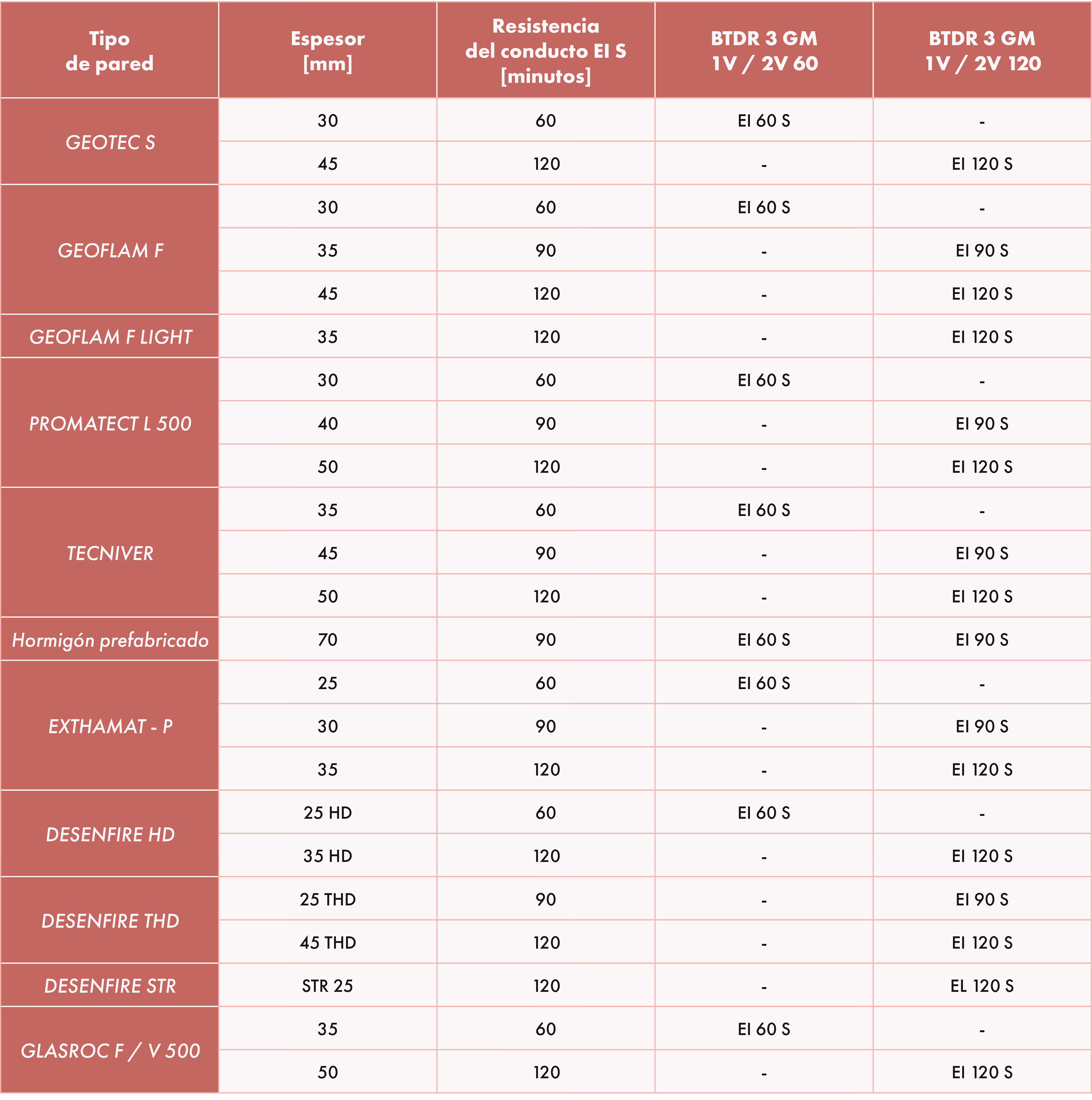

MONTAJE EN CONDUCTOS SILICO-CALCÁREOA
Tipo Promatect L500 o Staff
(2) - Anillo de montaje
(3) - Material refractario
(4) - Registro de extracción de humos
(5) - Tornillo de fijación
CONEXIÓN ELÉCTRICA
- La alimentación se puede realizar a través de las cuatro esquinas del registro (dos posibilidades por ángulo).
DISTANCIA MÍNIMA DE INSTALACIÓN
A = 20 mm (registro + anillo de montaje)
- Los registros se pueden instalar con una distancia mínima, tanto uno al lado del otro como por encima o por debajo, si se montan en juntas separadas, en el material de la tubería, con la resistencia al fuego deseada.
- Es recomendable no superar una configuración de 2 x 4 (alto x ancho).
- Si se instalan varios registros con la distancia mínima, los puntos de apoyo y refuerzo se ajustarán en proporción al peso añadido. El montaje del conducto se realizará de acuerdo con el informe de conformidad de su fabricante.
ACCESORIOS
Aro de montagem sem grelha anti-queda
Permite fijar la estructura de troncos a la pared de una manera más sencilla y eficiente.
Sin rejilla anticaída.
Aro de montagem com grelha anti-queda
Opción de seguridad para fijar los troncos a baja altura: anillo de montaje con rejilla anticaída adjunta.
La rejilla está dentro del conducto para evitar cualquier riesgo de caída cuando la puerta está abierta.
Barras de protección horizontales fijadas en el perfil del tronco.
Kit FDCB
Por la evolución de la versión unipolar a la versión bipolar.
Llave para abrir la puerta de registro
Gama Cyclades®
Rejillas de aluminio para la protección y seguridad del registro de extracción de humos.
Las rejillas Cyclades® se fijan a la pared mediante 4 tornillos.
Su instalación en los registros de eliminación de humos es obligatoria y opcional para las rejillas de entrada de aire de fachada.
Consulta AQUÍconsulte la ficha del producto para obtener más información: modelos Square, Trend, Déclic y Safe.
