BTDR 3 Déco P
registo de controlo de fumos (desenfumagem) para montagem no teto disponível na versão Design
Vantagens
Registo de controlo de fumos (desenfumagem) com versão design sem grelha, para instalação na parte inferior das condutas de exaustão de fumos.
Instalação e manutenção simplificadas.
Superfícies livres ótimas.
Solução estética.
Homologado para montagem no teto sobre uma conduta de evacuação de fumos ou na base de uma coluna.
Estanquidade ao ar superior (testada a 1500 Pa): isolamento térmico e atenuação acústica.
Níveis de acabamento:
- Aro em alumínio anodizado (disponível com primário para pintura pelo mesmo preço – a especificar no momento da encomenda).
- Versão DESIGN: acabamento totalmente em branco RAL 9010.
Homologado para montagem em diversas condutas.
DESCRIÇÃO TÉCNICA
GAMA
2 modelos:
- 1 porta, 1 hora - 1 V 60.
- 1 porta, 2 horas - 1 V 120.
Dimensões:
- Até 58,49 dm².
DESIGNAÇÃO
APLICAÇÃO / UTILIZAÇÃO
- Exaustão de fumo em recintos ou vias de circulação: insuflação e extração por ventilação natural ou mecânica.
- Homologado para instalação no teto, em condutas de exaustão de fumo horizontais ou na base de colunas.
- Utilização em edifícios públicos e edifícios de grande altura.
CONSTRUÇÃO / COMPOSIÇÃO
(2) - Aro em alumínio anodizado
(3) - Sistema de bloqueio + chave
(4) - Caixa de ligação elétrica
(5) - Antirretorno
(6) - Atuador
(7) - Marcação do produto
- Uma chave de acionamento e rearme fornecida com cada registo.
OPÇÕES
Versão Design:
- Registo com acabamento a branco RAL 9010 ou em alumínio feito em fábrica, sem necessidade de aplicação de revestimento em obra.
- A versão com acabamento a branco RAL 9010 não se encontra disponível nas seguintes dimensões: (L x H mm): 600 x 1015, 600 x 1045, 650 x 385, 650 x 865, 650 x 895, 700 x 745, 700 x 775.
Mecanismo:
- Possibilidade de ativação por rutura (24V ou 48V); Consulte-nos para mais informações.
ACONDICIONAMENTO
- Vendido à unidade.
DIMENSÕES
RESISTÊNCIA AO FOGO
MECANISMO
Índice de proteção:
- IP 42.
Bobine eletromagnética de disparo à emissão de corrente:
- Tensão: 24 Vcc ou 48 Vcc.
- Potência: emissão = 3,5 W.
- Opção de rutura: 1,6 W.
Ligação elétrica:
- A alimentação elétrica pode ser realizada pelos 4 ângulos do registo.
SENTIDO DO FOGO
- Os sentidos de circulação do ar e do fogo são indiferentes.
CONFORMIDADE
- Certificado CE de acordo com a norma EN 12101-8.
- Certificado NF: em conformidade com a norma NF-S-61-937 (partes 1 e 10), bem como com o referencial NF 537.
SELEÇÃO
TABELA DE SUPERFÍCIE ÚTIL
Em [dm2]
TABELA DE PERDAS DE CARGA
Em [Pa]
Resultados
INSTALAÇÃO
MONTAGEM EM CONDUTA SILICO-CALCÁRIA
Tipo Promatec L500 ou tipo Staff

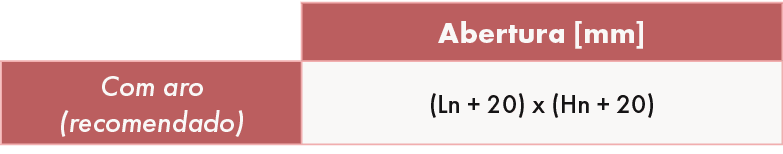

Abertura
Atravancamentos
- A instalação deve ser realizada em conformidade aos PV de ensaios.
- A estanquidade será mantida se a instalação do registo de desenfumagem estiver em conformidade às indicações definidas na sua ficha técnica.
- Esta solução só poderá ser instalada no interior.
ACESSÓRIOS
Aro de montagem BTDR 3 Déco P
O aro é o elemento que permite fixar ao teto a estrutura do registo.
Kit FDCB
Para evolução da versão unipolar para versão bipolar.
Chave para abertura da porta do registo
