BTDR 3 Déco P

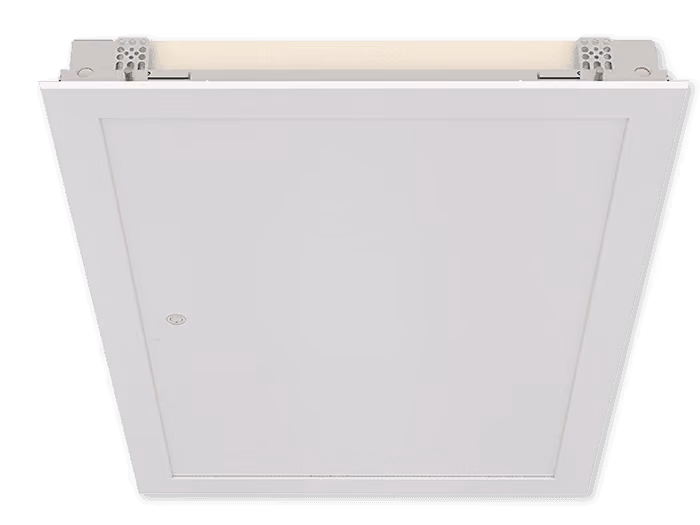

compuerta de control de humos (desenfumado) para montaje en techo disponible en versión Design
Ventajas
Compuerta de control de humos (desenfumado) con versión design sin rejilla, para instalación en la parte inferior de los conductos de extracción de humos.
Instalación y mantenimiento simplificados.
Superficies libres óptimas.
Solución estética.
Homologado para montaje en techo sobre un conducto de evacuación de humos o en la base de una columna.
Estanqueidad al aire superior (probada a 1500 Pa): aislamiento térmico y atenuación acústica.
Niveles de acabado:
- Marco de aluminio anodizado (disponible con imprimación para pintura por el mismo precio; especificar al realizar el pedido).
- Versión DESIGN: acabado totalmente en blanco RAL 9010.
Homologado para montaje en diversos conductos.
DESCRIPCIÓN TÉCNICA
GAMA
2 modelos:
- 1 puerta, 1 hora - 1 V 60.
- 1 puerta, 2 horas - 1 V 120.
Dimensiones:
- Hasta 58,49 dm².
DESIGNACIÓN
APLICACIÓN/USO
- Extracción de humos en recintos o vías de circulación: insuflación y extracción por ventilación natural o mecánica.
- Homologado para instalación en techo, en conductos de extracción de humos horizontales o en la base de columnas.
- Uso en edificios públicos y edificios de gran altura.

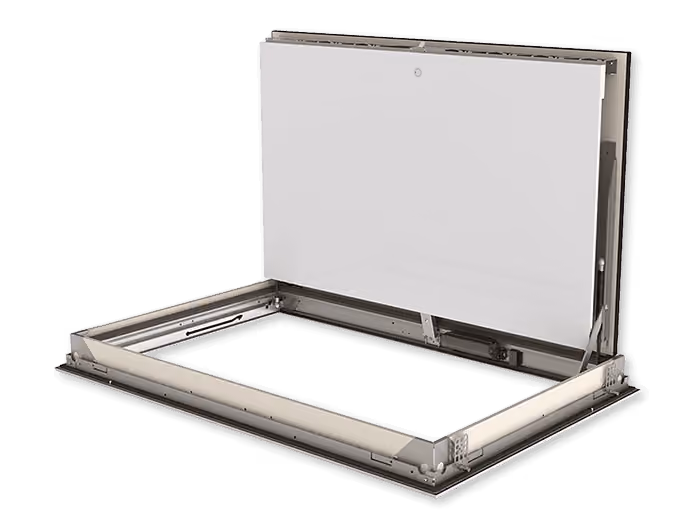

CONSTRUCCIÓN/COMPOSICIÓN
(2) - Marco de aluminio anodizado
(3) - Sistema de bloqueo + llave
(4) - Caja de conexión eléctrica
(5) - Antirretorno
(6) - Actuador
(7) - Marcado del producto
- Se suministra una llave de accionamiento y rearme con cada registro.
OPCIONES
Versión Design:
- Registro con acabado en blanco RAL 9010 o en aluminio realizado en fábrica, sin necesidad de aplicar revestimiento en obra.
- La versión con acabado en blanco RAL 9010 no está disponible en las siguientes dimensiones: (L x H mm): 600 x 1015, 600 x 1045, 650 x 385, 650 x 865, 650 x 895, 700 x 745, 700 x 775.
Mecanismo:
- Posibilidad de activación por ruptura (24V o 48V); consúltenos para más información.
EMBALAJE
- Vendido por unidad.
DIMENSIONES
RESISTENCIA AL FUEGO
MECANISMO
Índice de protección:
- IP 42.
Bobina electromagnética de disparo por emisión de corriente:
- Tensión: 24 Vcc o 48 Vcc.
- Potencia: emisión = 3,5 W.
- Opción de ruptura: 1,6 W.
Conexión eléctrica:
- La alimentación eléctrica puede realizarse por los 4 ángulos del registro.
SENTIDO DEL FUEGO
- Los sentidos de circulación del aire y del fuego son indiferentes.
CONFORMIDAD
- Certificado CE de acuerdo con la norma EN 12101-8.
- Certificado NF: conforme a la norma NF-S-61-937 (partes 1 y 10), así como al referencial NF 537.
SELECCIÓN

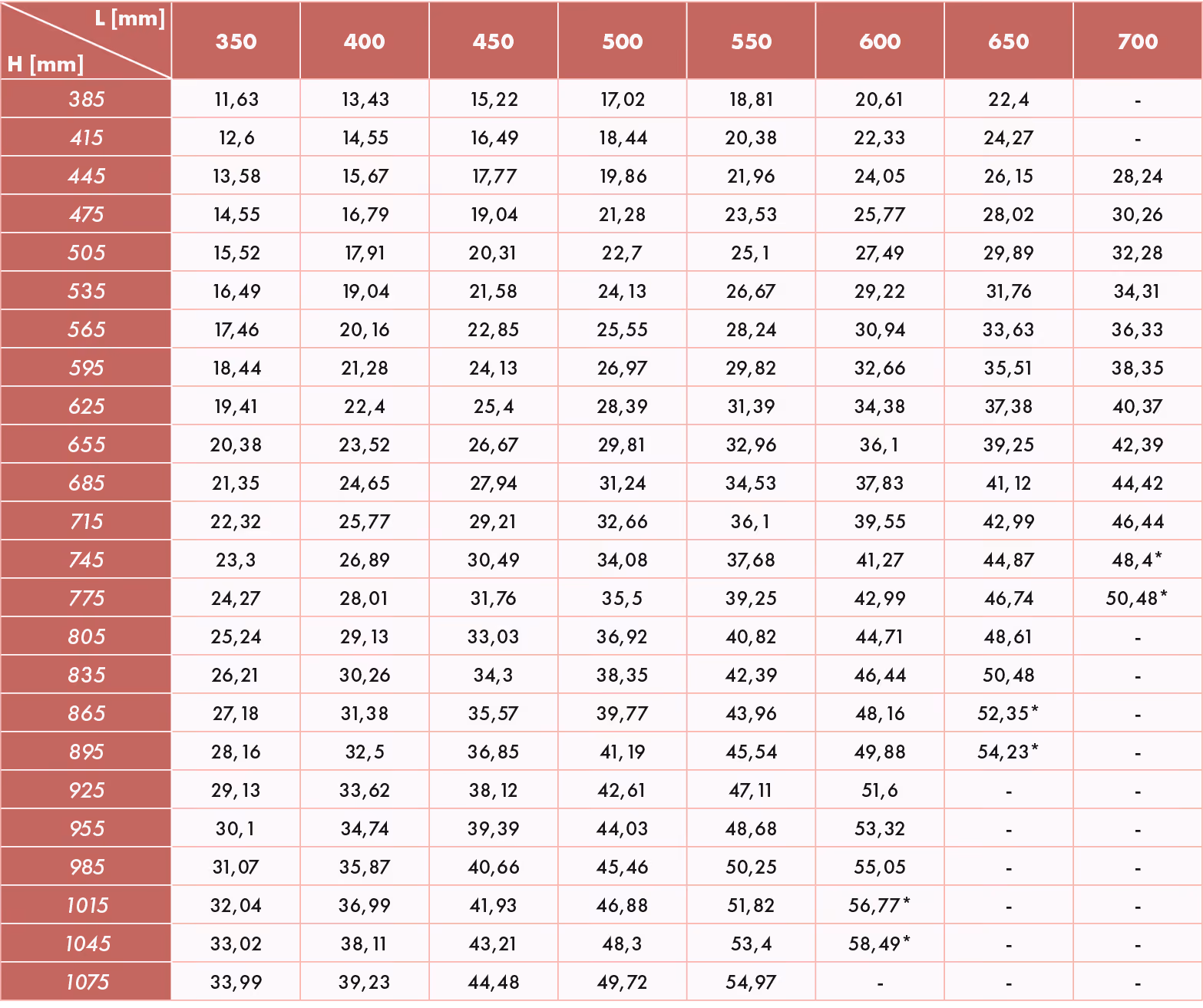

TABLA DE SUPERFICIE ÚTIL
En [dm2]

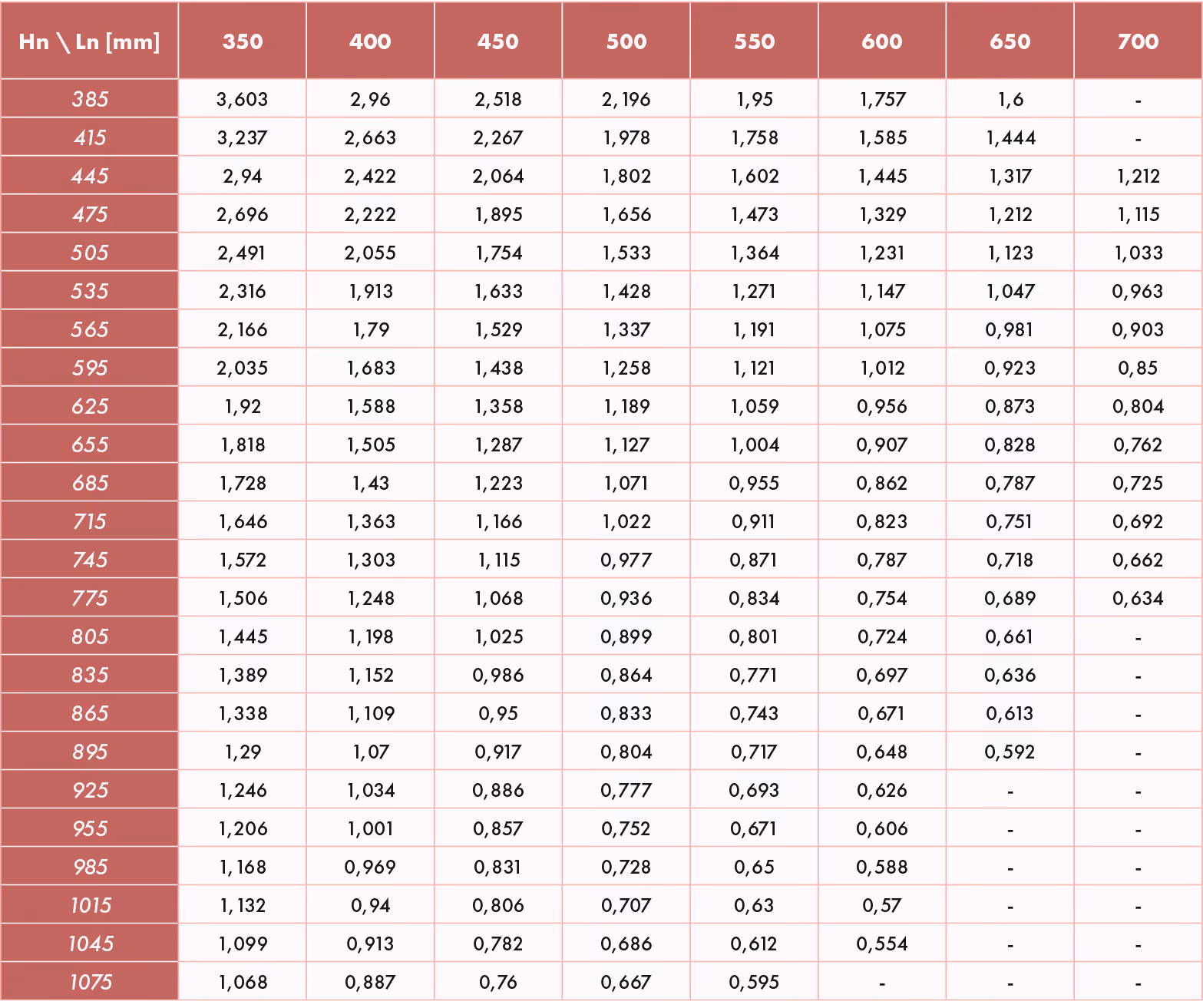

TABLA DE PÉRDIDAS DE CARGA
En [Pa]
Resultados
INSTALACIÓN
MONTAJE EN CONDUCTO SILICOCALCÁREO
Tipo Promatec L500 o tipo Staff
Apertura
Dimensiones
- La instalación debe realizarse de conformidad con los informes de ensayo.
- La estanqueidad se mantendrá si la instalación del registro de extracción de humos se realiza conforme a las indicaciones definidas en su ficha técnica.
- Esta solución solo puede instalarse en interiores.
ACCESORIOS
Anillo de montaje BTDR 3 Deco P
El aro es el elemento que permite fijar la estructura de troncos al techo.
Kit FDCB
Por la evolución de la versión unipolar a la versión bipolar.
Llave para abrir la puerta de registro
