Informações Complementares
Vantagens
Abertura e rearme à distância (motorizado): facilita a execução dos testes periódicos.
Estética cuidada.
Integração arquitetónica: sem grelha; pode ser pintado ou forrado.
Isolamento térmico e acústico elevado.
Elevada área útil.
Baixa perda de carga.
Instalação simplificada.
Aprovado para condutas de extração de fumos de compartimento único (de acordo com EN 1366-9) e multi-compartimento (de acordo com EN 1366-8).
Aprovado para diversos tipos de condutas, incluindo betão.
Excelente estanquidade ao ar, isolamento térmico acústico (-28dB).
Classificado de fiabilidade de 10000 ciclos, o que permite a sua utilização em aplicações de controlo de fumos e ventilação diária.
Preparado para funcionar em sistemas de pressão diferencial segundo a EN 12101-6.
Versão Design: sem necessidade de aplicação de revestimento ao registo em obra.
Gama
- 1 versão: 1 porta.
- 2 resistências ao fogo: 60 ou 120 minutos.
Dimensões nominais:
![](https://cdn.prod.website-files.com/61701d325c3b0c755d8d805a/620a494ca7bc6dda7ba05cce_01-BTDR3-DecoMP-gama.png)
Designação
![](https://cdn.prod.website-files.com/61701d325c3b0c755d8d805a/620a49b98d332d6a98220e08_01-BTDR3-DecoMP-designacao.png)
Aplicação / Utilização

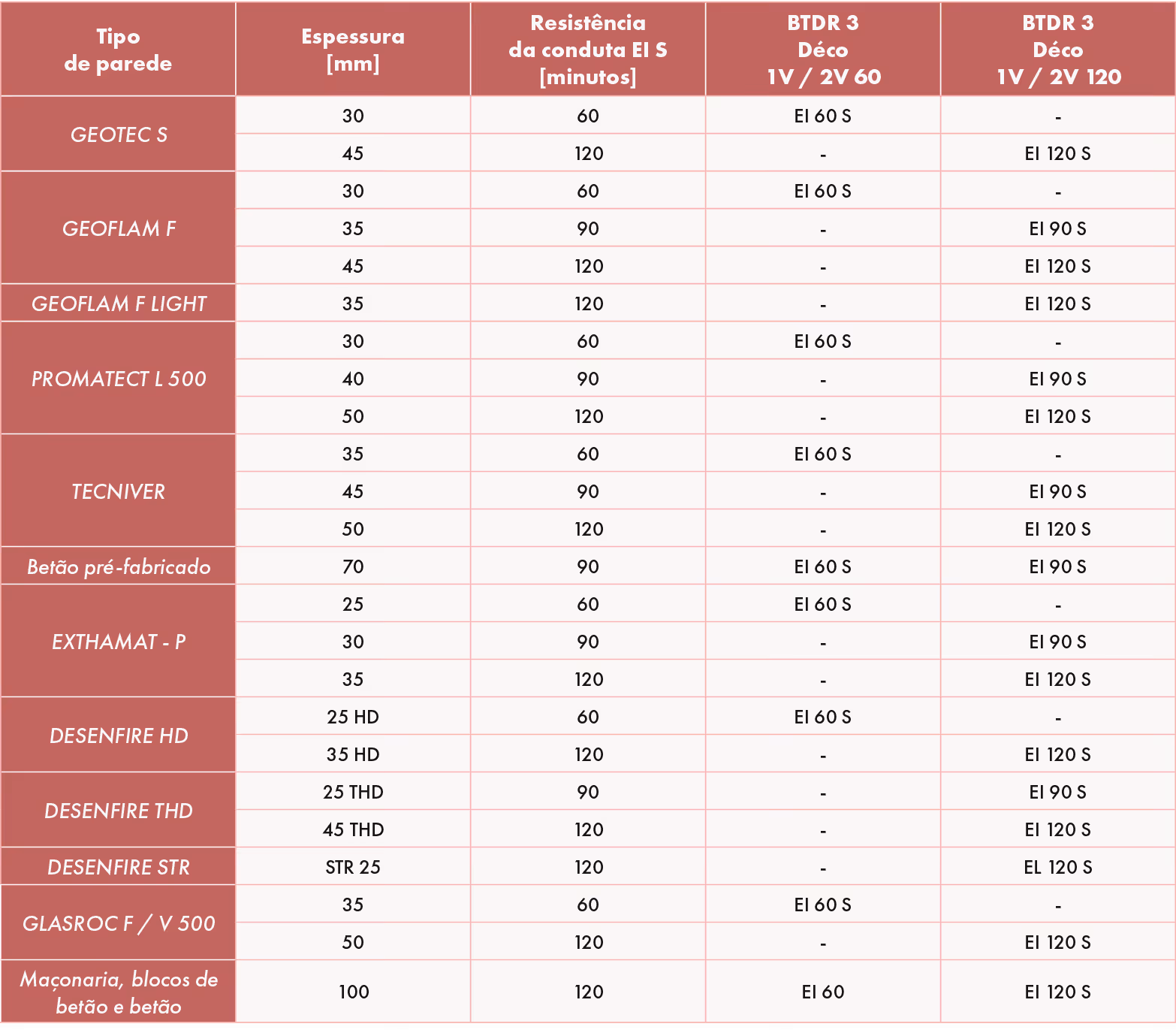

Resistência ao fogo
![](https://cdn.prod.website-files.com/61701d325c3b0c755d8d805a/620a49dea9dc0948552d70db_01-BTDR3-DecoMP-aplicacao-utilizacao.png)
- Controlo de fumos (desenfumagem) de forma mecânica ou natural dos locais, escadas e circulações (insuflação ou extração).
- Utilização em edifícios serviços, hospitalares e habitações coletivas.
- Concebida sem grelha, podendo, ainda, ser pintada ou forrada, para maior integração arquitetónica no interior dos edifícios.
Construção / Composição
- Os registos são constituídos por um aro em alumínio bruto com uma porta em material refratário, com dobradiças.
- A estanquidade a quente é assegurada por uma junta intumescente presente à volta do aro.
- A face do registo é constituída por uma placa de gesso, que pode ser decorada da mesma forma que a parede onde o registo está montado, podendo ser pintado ou forrado.
- O sistema de abertura e fecho é constituído por motor 24/48 Vcc.
![](https://cdn.prod.website-files.com/61701d325c3b0c755d8d805a/620a4a03e5f265d8beb6eb5a_01-BTDR3-DecoMP-construcao-composicao-1.png)
![](https://cdn.prod.website-files.com/61701d325c3b0c755d8d805a/620a4a0ae5f265f51db6eba4_01-BTDR3-DecoMP-construcao-composicao-2.png)
Opções
BTDR 3 Déco ME:
- A versão ME vem equipada com bobine para abertura e motor apenas para rearme.
- Esta versão possui certificação para 300 ciclos, não podendo ser utilizado para ventilação diária.
- Tarifas sob consulta.
![](https://cdn.prod.website-files.com/61701d325c3b0c755d8d805a/620a4a3d0f0483d7b66f0809_01-BTDR3-DecoMP-opcoes-1.png)
Versão Design:
- Registo com acabamento a branco RAL 9010 ou em alumínio feito em fábrica, sem necessidade de aplicação de revestimento em obra.
- Consulte-nos para mais informações.
![](https://cdn.prod.website-files.com/61701d325c3b0c755d8d805a/620a4a58569e3c1e86adb3d9_01-BTDR3-DecoMP-opcoes-2.png)
Acondicionamento
- Vendido à unidade.
ATRAVANCAMENTOS
![](https://cdn.prod.website-files.com/61701d325c3b0c755d8d805a/620a4a9ec08a34d6adf3aeb8_01-BTDR3-DecoMP-atravancamentos-1.png)
![](https://cdn.prod.website-files.com/61701d325c3b0c755d8d805a/620a4ab1fb1fec1fa0defc3e_01-BTDR3-DecoMP-atravancamentos-2.png)
ESTANQUIDADE AO AR
![](https://cdn.prod.website-files.com/61701d325c3b0c755d8d805a/620a4ce78954cf40367bec9b_01-BTDR3-DecoMP-estanquidadae-ar.png)
SENTIDO DO FOGO E DE INSTALAÇÃO
- O sentido de circulação do ar e o sentido do fogo são indiferentes.
- Registo reversível: sentido de instalação indiferente, abertura tanto à direita como à esquerda.
LIMITES DE UTILIZAÇÃO
- A instalação tem que estar em conformidade aos PVs de ensaio.
- A estanquidade ao ar será mantida se a instalação do registo for realizada consoantes as indicações presentes na sua ficha técnica.
- Este registo só poderá ser instalado no interior.
ACABAMENTOS POSSÍVEIS
- Pintura da porta com uma tinta acrílica.
- Pintura do aro (alumínio) com uma tinta sintética.
- Aplicação de papel de parede.
- Aplicação película de alumínio com uma espessura de 30 mícron.
- Aplicação de um material com classe de reação ao fogo M1 (não inflamável), com um peso máximo (Kg), para cada uma das dimensões de registo de acordo com a tabela seguinte.
Peso máximo do material aplicado nas portas BTDR 3 Déco MP [kg/m2]
![](https://cdn.prod.website-files.com/61701d325c3b0c755d8d805a/620a4b1a13f090c5c4a3765a_01-BTDR3-DecoMP-acabamentos-possiveis.png)
LIGAÇÃO ELÉTRICA
![](https://cdn.prod.website-files.com/61701d325c3b0c755d8d805a/620a4d020872795c55b0d6d8_01-BTDR3-DecoMP-ligacao-eletrica-1.png)
![](https://cdn.prod.website-files.com/61701d325c3b0c755d8d805a/620a4d09ee1f964410d175ee_01-BTDR3-DecoMP-ligacao-eletrica-2.png)
![](https://cdn.prod.website-files.com/61701d325c3b0c755d8d805a/620a4d0f08727978c7b0d7dc_01-BTDR3-DecoMP-ligacao-eletrica-3.png)
![](https://cdn.prod.website-files.com/61701d325c3b0c755d8d805a/620a4d1860cbd6190f1ad527_01-BTDR3-DecoMP-ligacao-eletrica-4.png)
TABELA DE SUPERFÍCIE ÚTIL
![](https://cdn.prod.website-files.com/61701d325c3b0c755d8d805a/620a4bac13f0906bd6a37ea1_01-BTDR3-DecoMP-tabela-superficie-util.png)
CÁLCULO DA PERDA DE CARGA PARA BTDR 3 DÉCO MP 1V 60 E 1V 120
Δp = 0,6 * v² * ζ
![](https://cdn.prod.website-files.com/61701d325c3b0c755d8d805a/620a4bd16e61819d26dee6a5_01-BTDR3-DecoMP-calculo-perda-carga.png)
Aro de montagem sem grelha anti-queda
![](https://cdn.prod.website-files.com/61701d325c3b0c755d8d805a/620d478bf9b40c01bdfdede9_aro-montagem.png)
Permite fixar à parede a estrutura do registo de forma mais simples e eficaz.
Sem grelha anti-queda.
Aro de montagem com grelha anti-queda
![](https://cdn.prod.website-files.com/61701d325c3b0c755d8d805a/620e1b09c307f32fdfcd501f_aro-montagem-grelha-anti-queda.png)
Opção de segurança para fixação dos registos a alturas baixas: aro de montagem com grelha anti-queda acoplada.
A grelha está no interior da conduta para evitar qualquer risco de queda quando a porta está aberta.
Barras de proteção horizontais fixas no perfil do registo.
Kit FDCB
![](https://cdn.prod.website-files.com/61701d325c3b0c755d8d805a/620e1cfef85e0c5b238288d3_Kit-FDCB.png)
Para evolução da versão unipolar para versão bipolar.
