BTDR 3 Déco MP
registro de control de humo (eliminación de humo), sin parrilla, 1 puerta, con apertura y reinicio motorizados, disponible en la versión Design
Ventajas
Apertura y reinicio remotos (motorizados): facilita la ejecución de pruebas periódicas.
Estética cuidada.
Integración arquitectónica: sin parrilla; se puede pintar o revestir.
Alto aislamiento térmico y acústico.
Área útil alta.
Baja pérdida de carga.
Instalación simplificada.
Aprobado para conductos de extracción de humo de un solo compartimento (según EN 1366-9) y multicompartimentos (según EN 1366-8).
Aprobado para varios tipos de tuberías, incluido el concreto.
Excelente hermeticidad, aislamiento térmico acústico (-28 dB).
Clasificado para una confiabilidad de 10 000 ciclos, lo que permite su uso en aplicaciones de control de humo y ventilación diaria.
Preparado para funcionar en sistemas de presión diferencial según EN 12101-6.
Versión de diseño: no es necesario aplicar un revestimiento al registro in situ.
DESCRIPCIÓN TÉCNICA
GAMA
- 1 versión: 1 puerto.
- 2 resistencias al fuego: 60 o 120 minutos.
Dimensiones nominales:

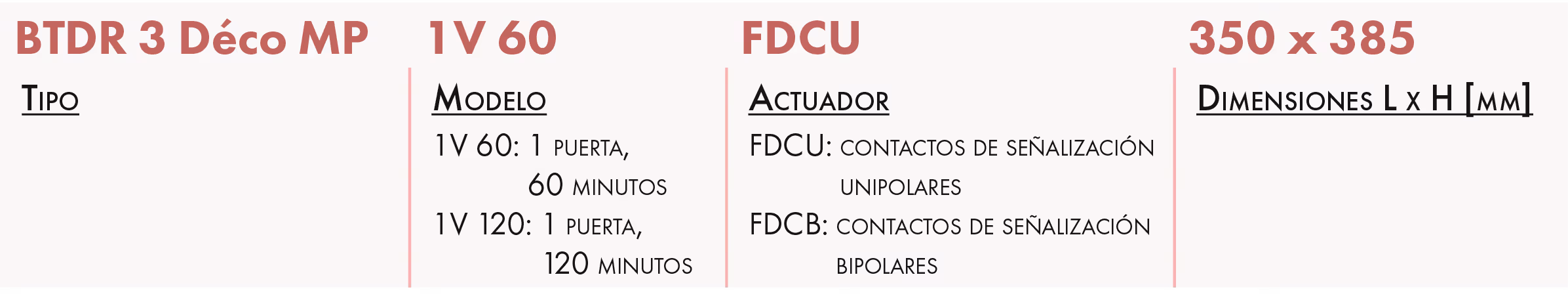

DESIGNACIÓN

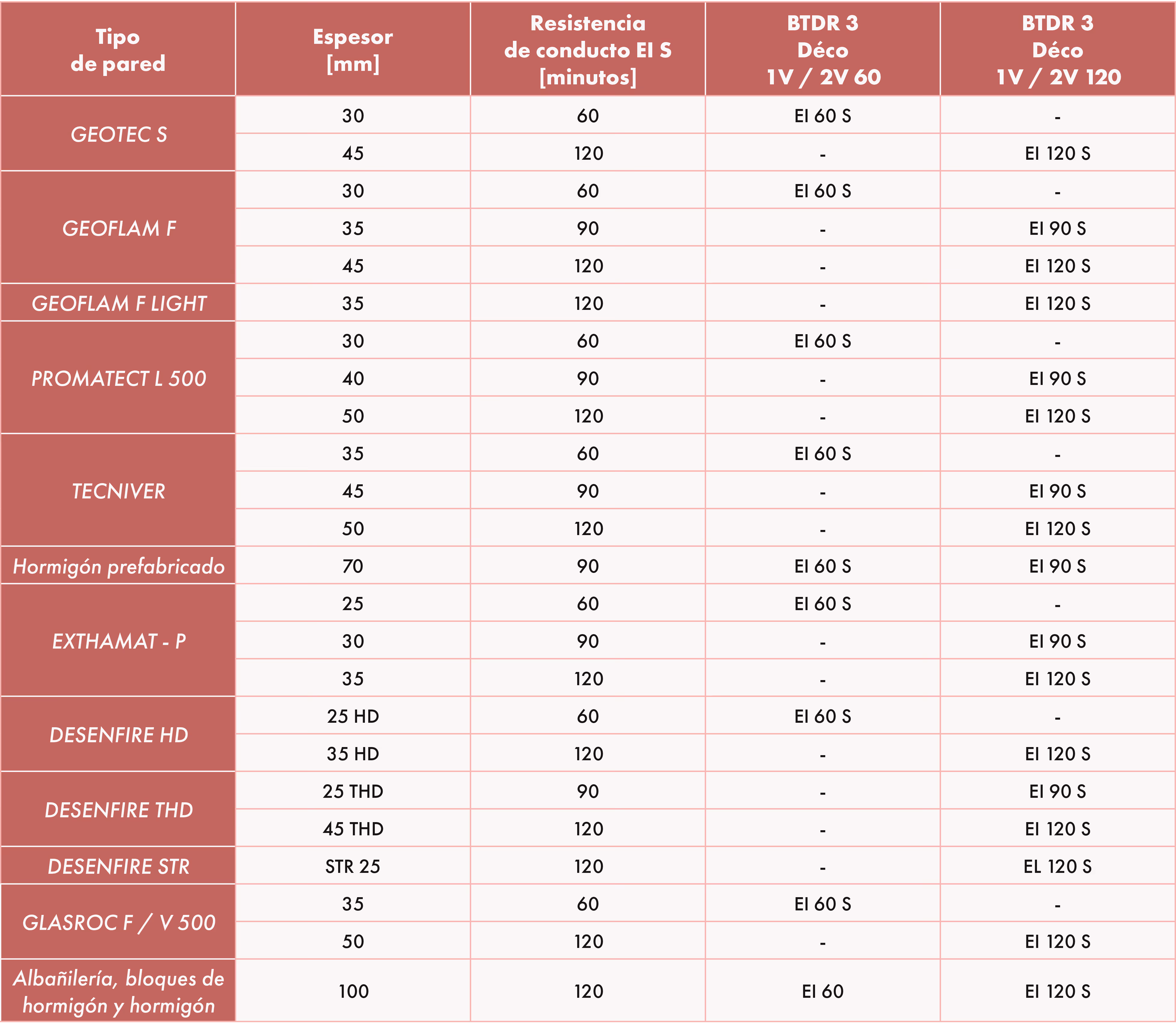

APLICACIÓN/USO
Resistencia al fuego
- Control del humo (eliminación de humo) de forma mecánica o natural de locales, escaleras y circulaciones (insuflación o extracción).
- Uso en edificios de servicios, hospitales y viviendas colectivas.
- Diseñado sin rejilla, y también se puede pintar o revestir, para una mayor integración arquitectónica en el interior de los edificios.

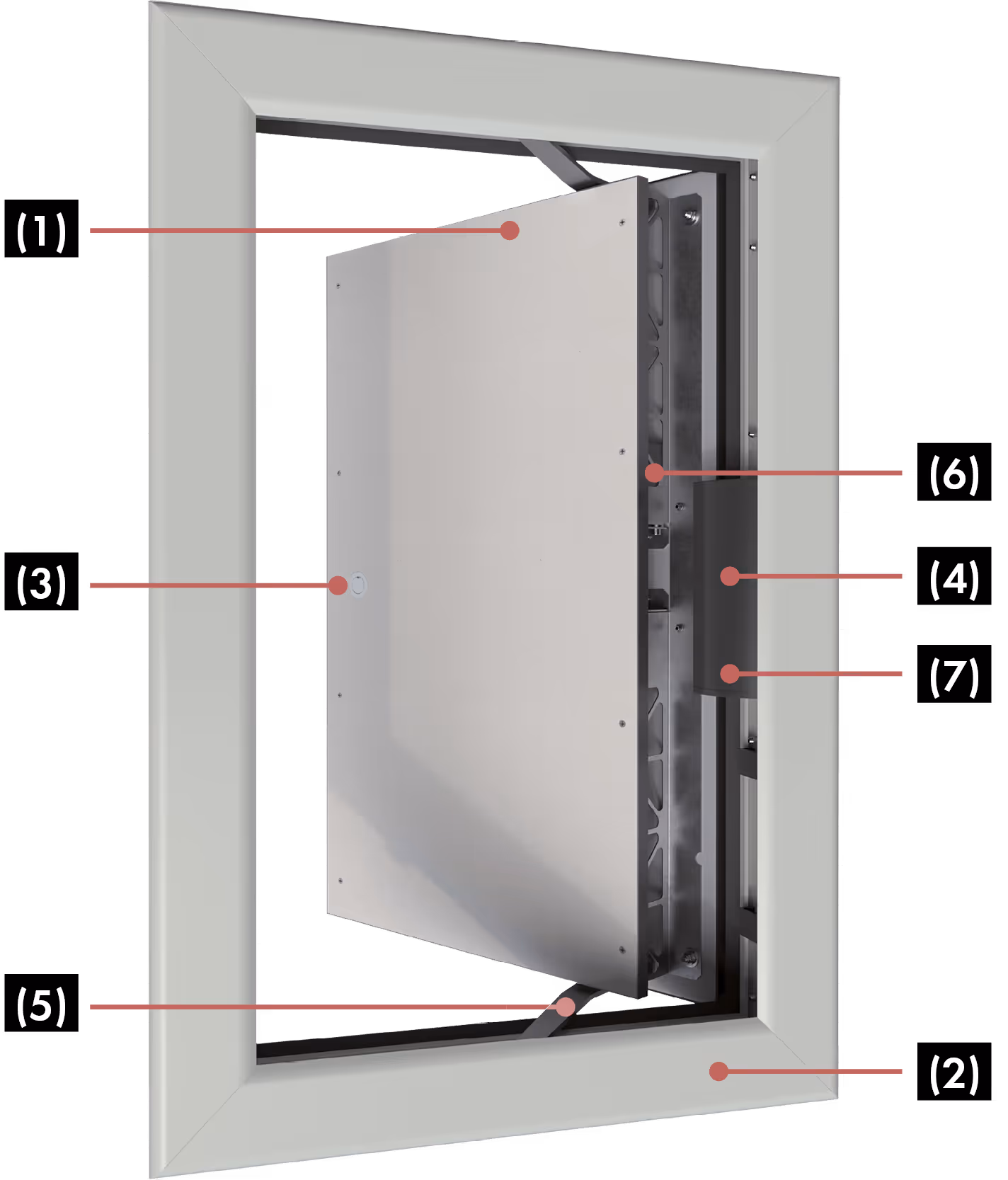

CONSTRUCCIÓN/COMPOSICIÓN
- Los registros consisten en un anillo de aluminio bruto con una puerta de material refractario, con bisagras.
- El sellado térmico está garantizado por un sello intumescente presente alrededor del anillo.
- La cara del registro consiste en una placa de yeso, que se puede decorar de la misma manera que la pared donde está montado el registro, y se puede pintar o revestir.
- El sistema de apertura y cierre consiste en un motor de 24/48 Vdc.
(2) - Llanta de aluminio
(3) - Cerradura con llave
(4) - Caja de conexiones
(5) - Brazo del jugador
(6) - Motor de rearme
(7) - Etiqueta de identificación
OPCIONES

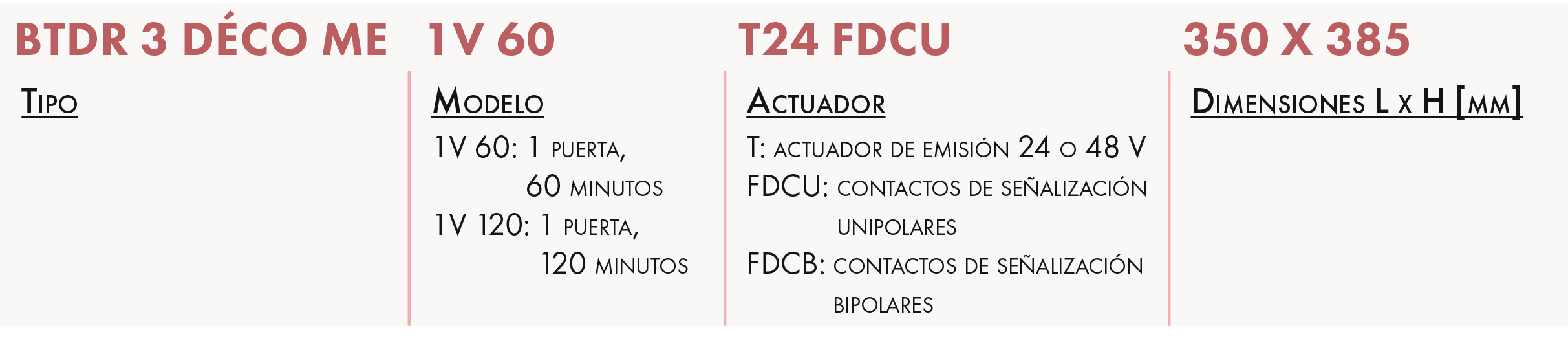

BTDR 3 Déco ME:
- La versión ME viene equipada con una bobina para abrir y un motor solo para restablecer.
- Esta versión está certificada para 300 ciclos y no se puede utilizar para la ventilación diaria.
- Tarifas a petición.
Versión de diseño:
- Registro con acabado blanco RAL 9010 o en aluminio fabricado en fábrica, sin necesidad de revestimiento in situ.
- Póngase en contacto con nosotros para obtener más información.
EMBALAJE
- Vendido por unidad.

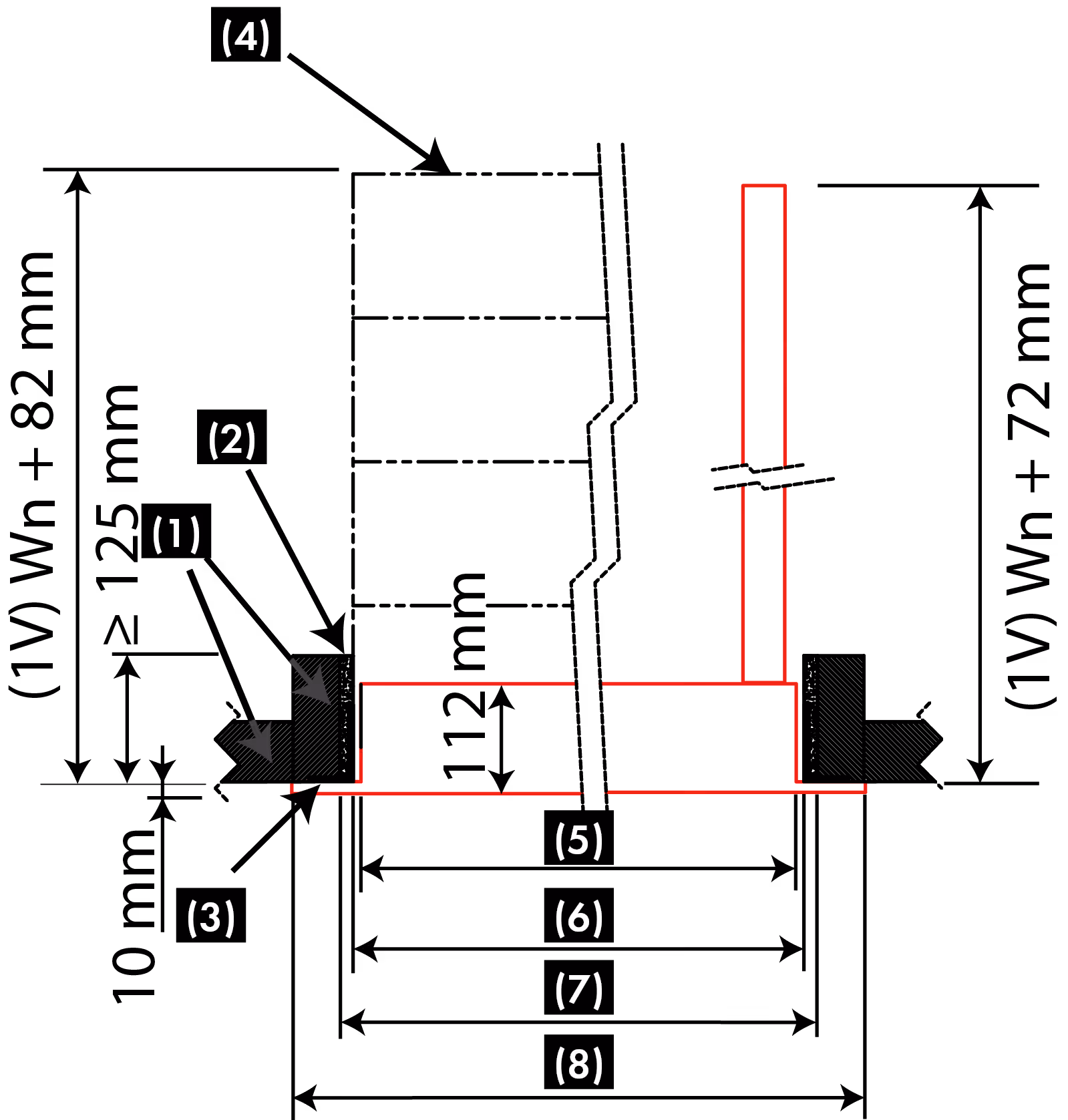

DIMENSIONES
DIMENSIONES
(2) - Relleno en caso de uso del anillo de montaje
(3) - Anillo de montaje (opcional)
(4) - Anillo de montaje con rejilla anticaída (opcional)
(5) - Ln x Hn
(6) - Sin anillo de montaje: (Ln + 10) x (Hn + 10)
(7) - Con anillo de montaje: (Ln + 20) x (Hn + 20)
(8) - Dimensiones exteriores: (Ln + 54) x (Hn + 54)

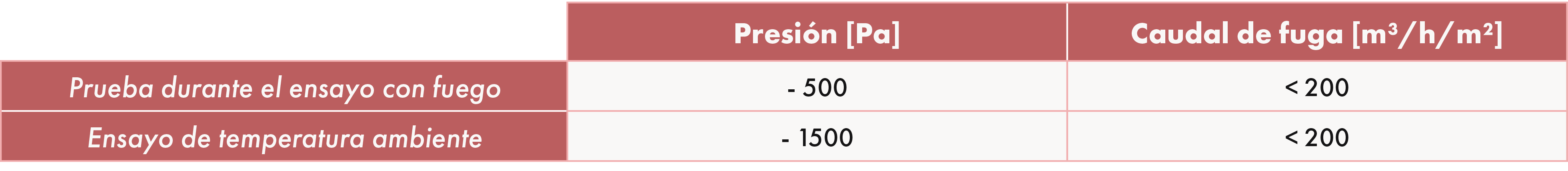

HERMETICIDAD
DIRECCIÓN DEL FUEGO E INSTALACIÓN
- La dirección de la circulación del aire y la dirección del fuego son indiferentes.
- Registro reversible: dirección de instalación diferente, que se abre tanto a la derecha como a la izquierda.
LÍMITES DE USO
- La instalación debe cumplir con los PVs de prueba.
- La hermeticidad se mantendrá si la instalación del registro se lleva a cabo de conformidad con las indicaciones de su ficha técnica.
- Este registro solo se puede instalar en interiores.
POSIBLES ACABADOS
- Pintar la puerta con tinta acrílica.
- Pintura de la llanta (aluminio) con tinta sintética.
- Aplicación de papel pintado.
- Película de aluminio de aplicación con un grosor de 30 micras.
- Aplicación de un material con reacción al fuego de clase M1 (no inflamable), con un peso máximo (Kg), para cada una de las dimensiones de registro según la siguiente tabla.

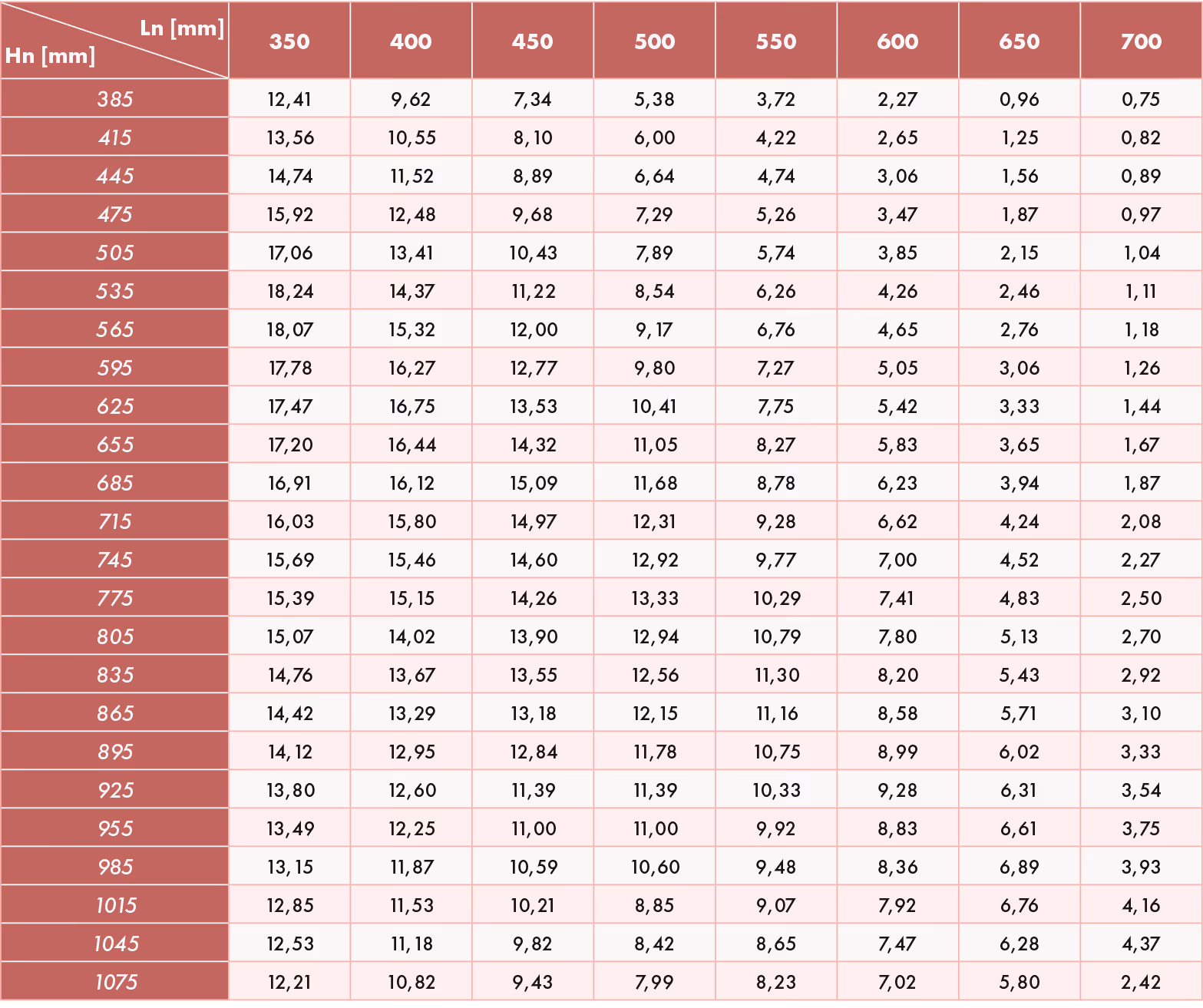

Peso máximo del material aplicado en puertas BTDR: 3 Deco MP [kg/m]2]
SELECCIÓN
TABLA DE ÁREA ÚTIL

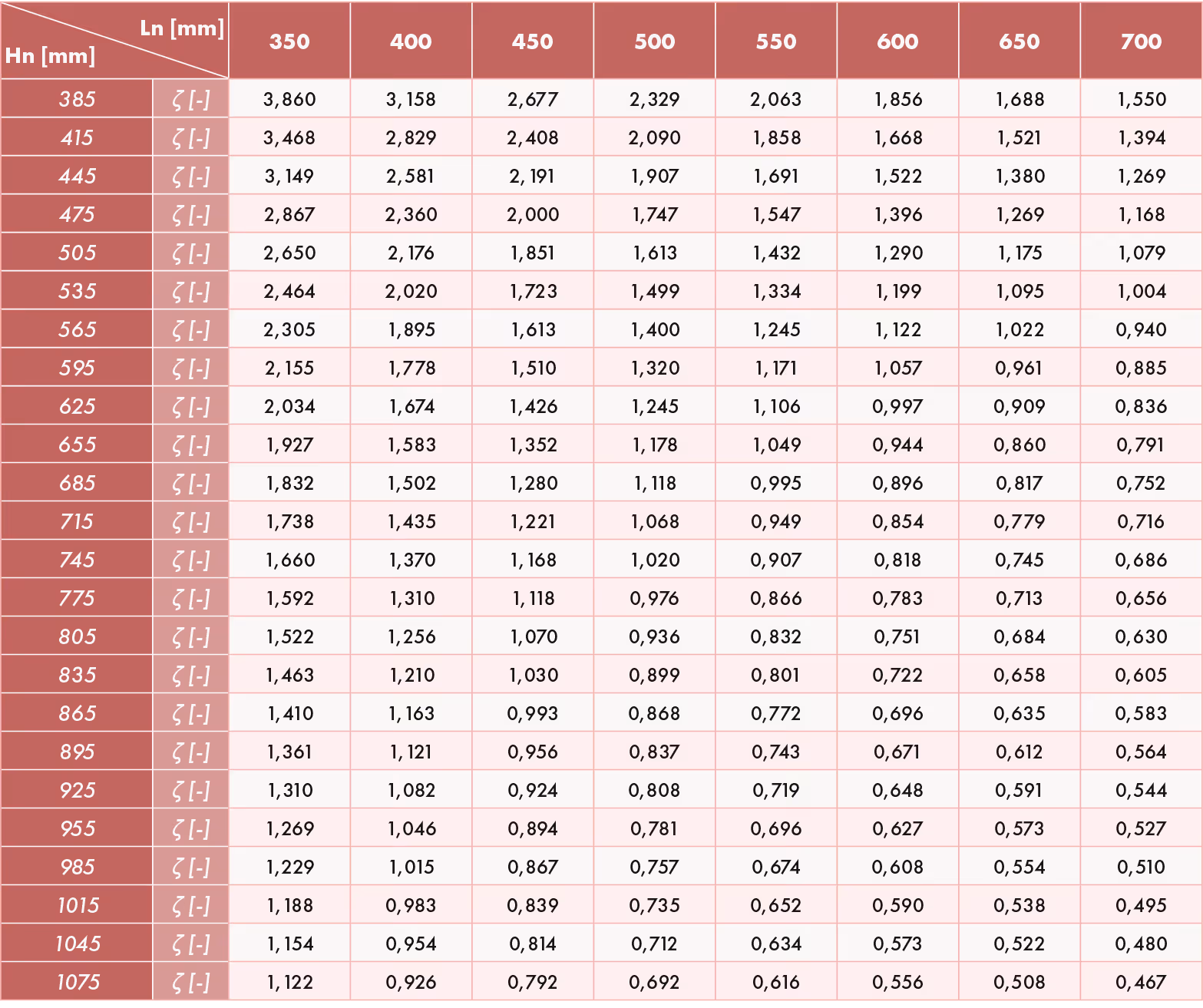

CÁLCULO DE LA PÉRDIDA DE CARGA PARA BTDR 3 DEC MP 1V 60 E 1V 120
Δp = 0,6 * v² *
INSTALACIÓN

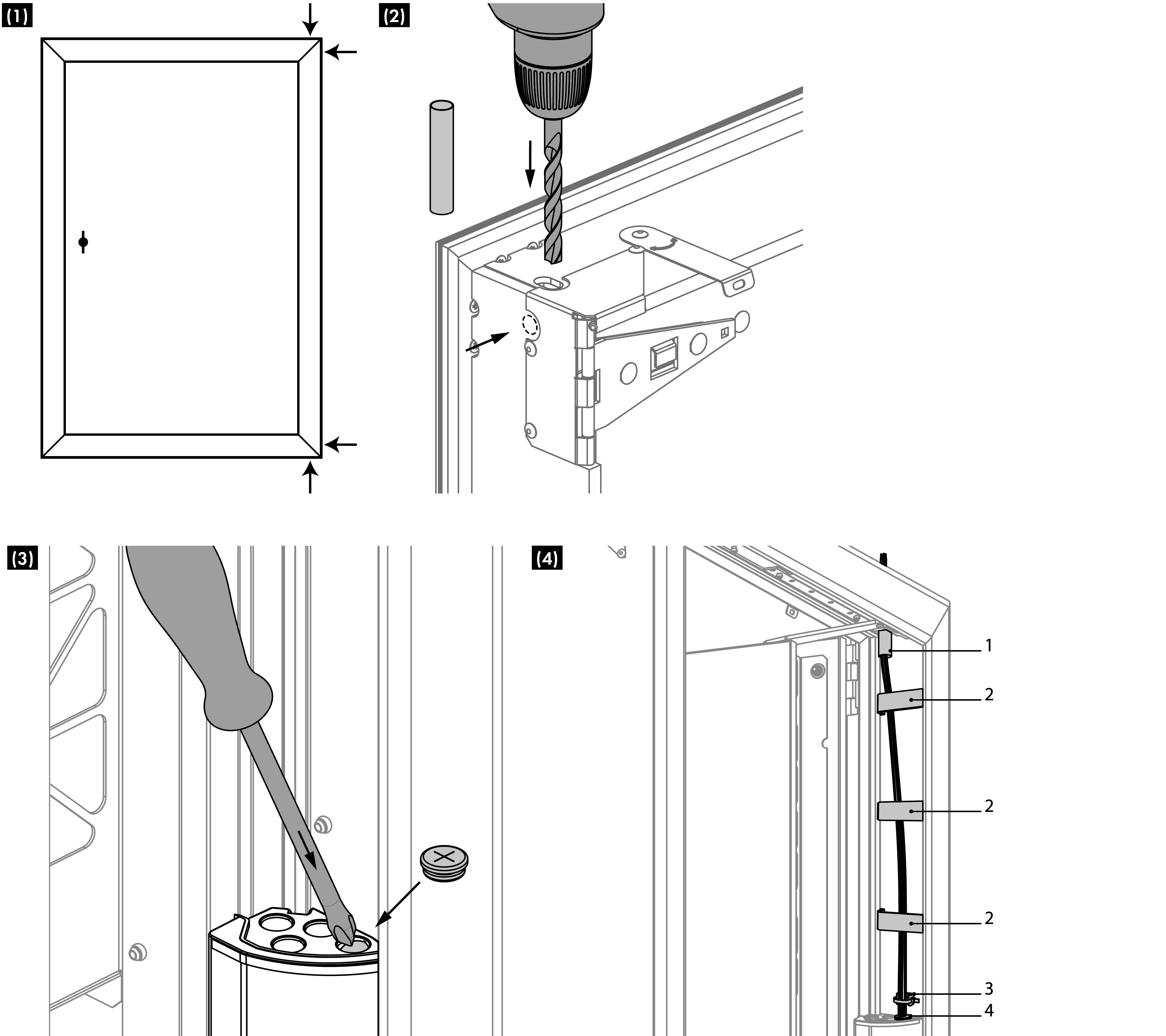

CONEXIÓN ELÉCTRICA
(2) - Haga un agujero en el material refractario en la esquina elegida
(3) - Caja de conexiones abierta
(4) - Pase el cable por la abertura, utilizando la funda protectora [1], los clips de fijación del cable [2] y el muelle de fijación [3] para fijar los cables a la estructura de troncos. Pase el cable a la caja de conexiones y realice las conexiones eléctricas según el diagrama de cableado.
ACCESORIOS
Aro de montagem sem grelha anti-queda
Permite fijar la estructura de troncos a la pared de una manera más sencilla y eficiente.
Sin rejilla anticaída.
Aro de montagem com grelha anti-queda
Opción de seguridad para fijar los troncos a baja altura: anillo de montaje con rejilla anticaída adjunta.
La rejilla está dentro del conducto para evitar cualquier riesgo de caída cuando la puerta está abierta.
Barras de protección horizontales fijadas en el perfil del tronco.
Kit FDCB
Por la evolución de la versión unipolar a la versión bipolar.
Llave para abrir la puerta de registro
