Informações Complementares
Vantagens
Mais espaço disponível: este sistema não necessita da instalação de equipamentos nas paredes (radiadores, ventilo-convectores).
Conforto: difusão de calor homogénea e a velocidade reduzida.
Instalação no teto falso compatível com um sistema de produção coletivo ou individual.
Gama
- Unidade de condutas de pequenas dimensões, de baixo consumo, com regulação incorporada.
- Zaio®: para habitações até T5.
- Mini Zaio®: para habitações até T3.
Designação
Aplicação / Utilização
- Aquecimento para habitações novas ou em renovação.
- AQS (produção individual ou coletiva).
- Arrefecimento (UTA reversível).

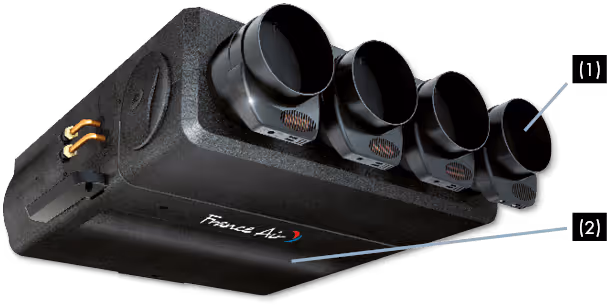

Construção / Composição
- Unidade de tratamento de ar de baixo consumo, com regulação associada.
- Solução completa com UTA no teto falso, registos motorizados, pleno e grelha de insuflação, termóstatos e regulação multizona.
![](https://cdn.prod.website-files.com/61701d325c3b0c755d8d805a/61aa75e20a144d710d924e8e_05-Zaio-Mini-Zaio-construcao-composicao.png)
Opções
Acondicionamento
- Vendido à unidade.

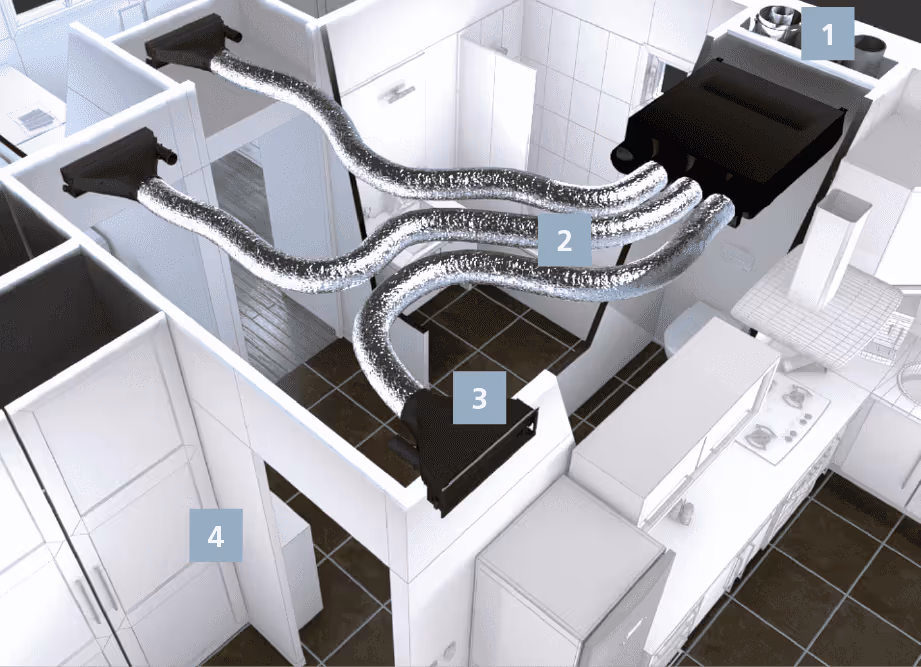

PRINCÍPIO DE FUNCIONAMENTO
O sistema de aquecimento por vetor de ar está ligado a um sistema de produção de água quente de baixa temperatura:
- Caldeira de condensação a gás natural e/ou bomba de calor de absorção/bomba de calor elétrica ou rede de aquecimento.
1. A água quente é direcionada para uma unidade de tratamento de ar Zaio® para reaquecer o ar
![](https://cdn.prod.website-files.com/61701d325c3b0c755d8d805a/61aa764a6e00a44e7d4708ba_05-Zaio-Mini-Zaio-principio-funcionamento-1.png)

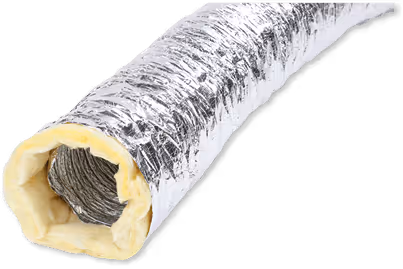

2. A rede de condutas PhoniFlex® distribui o ar reaquecido nas várias divisões a tratar.
![](https://cdn.prod.website-files.com/61701d325c3b0c755d8d805a/61aa76b45f43983f5945dd0e_05-Zaio-Mini-Zaio-principio-funcionamento-2.png)
3. O conjunto grelha + pleno Twintop® vai insuflar o ar quente de forma homogénea na divisão. Assegura, também, o retorno do ar no teto falso que, por diferença de pressão, será aspirado e filtrado pela unidade.
![](https://cdn.prod.website-files.com/61701d325c3b0c755d8d805a/61aa76e260c2152bb7175489_05-Zaio-Mini-Zaio-principio-funcionamento-3.png)
4. Sistema de regulação divisão por divisão: cada espaço a tratar encontra-se equipado com um termóstato de funcionamento por radio frequência ou com fios para controlo independente da temperatura.
![](https://cdn.prod.website-files.com/61701d325c3b0c755d8d805a/61aa76f578c33118aed04d06_05-Zaio-Mini-Zaio-principio-funcionamento-4.png)
![](https://cdn.prod.website-files.com/61701d325c3b0c755d8d805a/61aa77113b8f543e26358b30_05-Zaio-Mini-Zaio-principio-funcionamento-5.png)

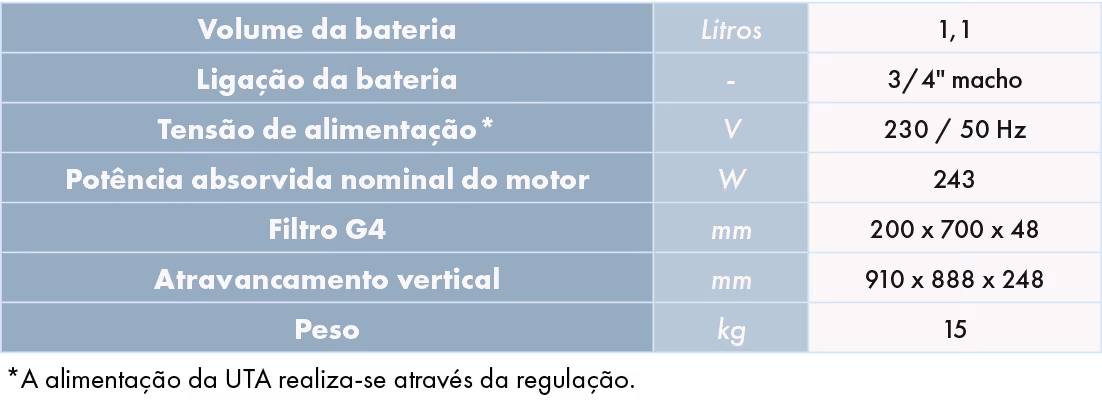

ZAIO®: ATRAVANCAMENTOS
![](https://cdn.prod.website-files.com/61701d325c3b0c755d8d805a/61aa7785d816edffedf0849c_05-Zaio-atravancamentos-1.png)
![](https://cdn.prod.website-files.com/61701d325c3b0c755d8d805a/61b39ccbc8531b831bd16406_05-Zaio-atravancamentos-2.png)

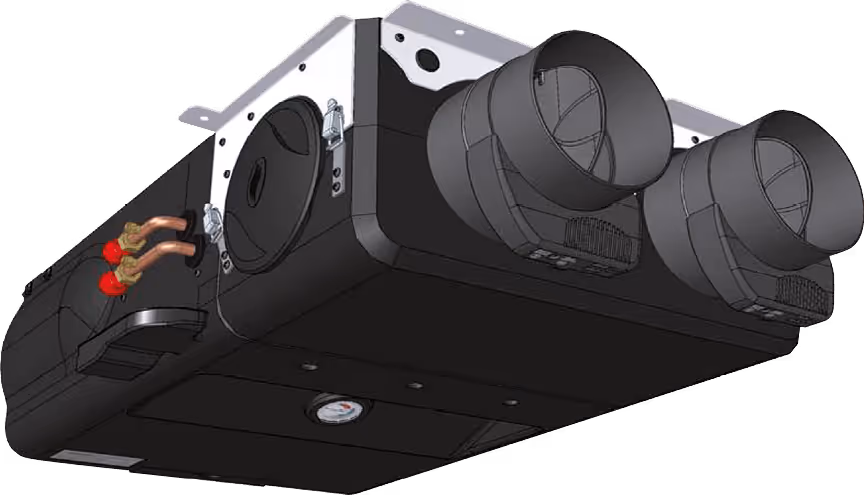

MINI ZAIO®: ATRAVANCAMENTOS
![](https://cdn.prod.website-files.com/61701d325c3b0c755d8d805a/61b39cdd5f189fa13973c263_05-Mini-Zaio-atravancamentos-1.png)
![](https://cdn.prod.website-files.com/61701d325c3b0c755d8d805a/61b39ce6368db96ee0b995b4_05-Mini-Zaio-atravancamentos-3.png)
![](https://cdn.prod.website-files.com/61701d325c3b0c755d8d805a/61b39cf76bbb7f26c9e15966_05-Mini-Zaio-atravancamentos-2.png)
ZAIO®: CURVAS DE SELEÇÃO
Zaio® EPP 90 H - Standard
![](https://cdn.prod.website-files.com/61701d325c3b0c755d8d805a/61aa786a56d0adb798e7f73c_05-Zaio-curva-1.png)
Zaio® EPP 90 HX - Caudais elevados
![](https://cdn.prod.website-files.com/61701d325c3b0c755d8d805a/61aa78712164327f62b24805_05-Zaio-curva-2.png)
Desempenho em aquecimento
![](https://cdn.prod.website-files.com/61701d325c3b0c755d8d805a/61aa7879839c731198f2ab67_05-Zaio-curvas-tabela-1.png)
![](https://cdn.prod.website-files.com/61701d325c3b0c755d8d805a/61aa76d4d3c553047ac4b651_05-Zaio-curvas-tabela-3.png)
Desempenho em arrefecimento no modelo reversível
![](https://cdn.prod.website-files.com/61701d325c3b0c755d8d805a/61aa7882cd0214c9c35899c1_05-Zaio-curvas-tabela-2.png)
![](https://cdn.prod.website-files.com/61701d325c3b0c755d8d805a/61aa76d4d3c553047ac4b651_05-Zaio-curvas-tabela-3.png)
MINI ZAIO®: CURVAS DE SELEÇÃO
![](https://cdn.prod.website-files.com/61701d325c3b0c755d8d805a/61aa78b4bcbd3f6c31dea98a_05-Mini-Zaio-curva.png)
Desempenho em aquecimento
![](https://cdn.prod.website-files.com/61701d325c3b0c755d8d805a/61aa78c9ec8f8ae6d15b56bb_05-Mini-Zaio-curvas-tabela-1.png)
Desempenho em arrefecimento no modelo reversível
![](https://cdn.prod.website-files.com/61701d325c3b0c755d8d805a/61aa78d1322e0c14eb44079f_05-Mini-Zaio-curvas-tabela-2.png)
Termóstatos de ambiente
![](https://cdn.prod.website-files.com/61701d325c3b0c755d8d805a/61976c4f6683374a3ed5bfbc_Termostatos-ambiente.png)
EC Smart-Vue
Equipado com sonda de temperatura ambiente com comunicação a instalar nas divisões da habitação. Encontra-se equipada com um ecrã retro iluminado com interface de fácil utilização para visualização da temperatura ambiente, alteração do setpoint de temperatura e menus de configuração avançada para o arranque do equipamento. Certificado EUBac CA = 0,1 K.
SmartComfort (com fios) e EnOcean (por radio frequência)
Equipados com uma sonda de temperatura integrada para determinar com precisão a temperatura local. Permite, ainda, o ajuste do set-point de temperatura de +3 / -3° C. Compactos e elegantes para uma fácil integração arquitetónica ao espaço.
Registo motorizado de reação térmica
![](https://cdn.prod.website-files.com/61701d325c3b0c755d8d805a/61976c4e57985fffd70f3d64_registo-motorizado-reacao-termica-1.png)
Regula o caudal de ar e será controlado por termóstatos de ambiente. O seu funcionamento tudo ou nada é realizado pelo motor de reação térmica, permitindo a abertura ou fecho das redes aerólicas.
Construído em ABS (leveza), equipado com ligações aerólicas e elétricas rápidas (por clips), simplifica a instalação do sistema.
Estes registos adaptam-se a qualquer tipo de instalação multizonas.
![](https://cdn.prod.website-files.com/61701d325c3b0c755d8d805a/61b39daa9b1751008bfe17cf_registo-motorizado-reacao-termica-2.png)
![](https://cdn.prod.website-files.com/61701d325c3b0c755d8d805a/61b39dba1c91732696af6df6_registo-motorizado-reacao-termica-3.png)

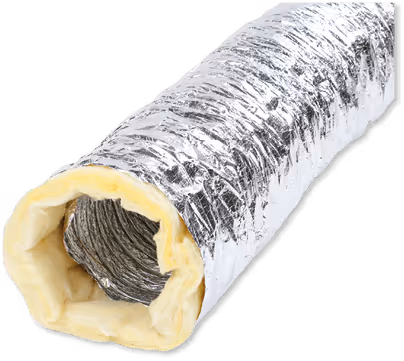

Phoni-Flex®
![](https://cdn.prod.website-files.com/61701d325c3b0c755d8d805a/61976c46cee643b57c252da0_phoni-flex.png)
Conduta flexível com isolamento acústico, diâmetros de 80 até 315/630 mm (50/25 mm).
![](https://cdn.prod.website-files.com/61701d325c3b0c755d8d805a/61e14fb3a0473a8e90b67925_icone%20info%20produto.png)
Consulte AQUI a ficha de produto para mais informações.
Conjunto grelha e pleno Twintop®
![](https://cdn.prod.website-files.com/61701d325c3b0c755d8d805a/61976c298ea458b55a5cca80_conjunto-grelhapleno-twintop.png)
Consulte-nos para mais informações.
