Zaio® e Mini Zaio®
solución horizontal del sistema de calefacción vectorial de aire en falso techo
Ventajas
Más espacio disponible: este sistema no requiere la instalación de equipos en las paredes (radiadores, ventiladores convectores).
Comodidad: difusión homogénea del calor y velocidad reducida.
Instalación en el falso techo compatible con un sistema de producción colectivo o individual.
DESCRIPCIÓN TÉCNICA
GAMA
- Unidad de conductos pequeños, de bajo consumo, con regulación incorporada.
- Zaio®: para hogares de hasta T5.
- Mini Zaio®: para hogares de hasta T3.
DESIGNACIÓN
APLICACIÓN/USO
- Calefacción para viviendas nuevas o renovadas.
- AQS (producción individual o colectiva).
- Refrigeración (UTA reversible).

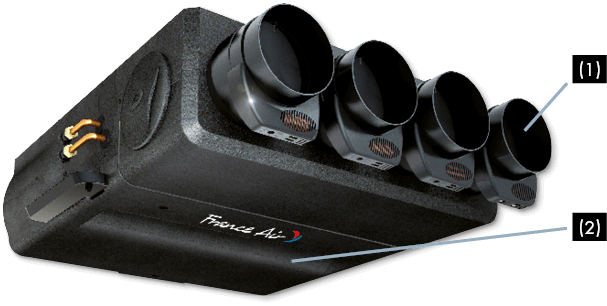

CONSTRUCCIÓN/COMPOSICIÓN
- Unidad de tratamiento de aire de bajo consumo, con regulación asociada.
- Solución completa con UTA en falso techo, registros motorizados, plénum y rejilla de insuflación, termostatos y regulación multizona.
OPCIONES
EMBALAJE
- Se vende por unidad.

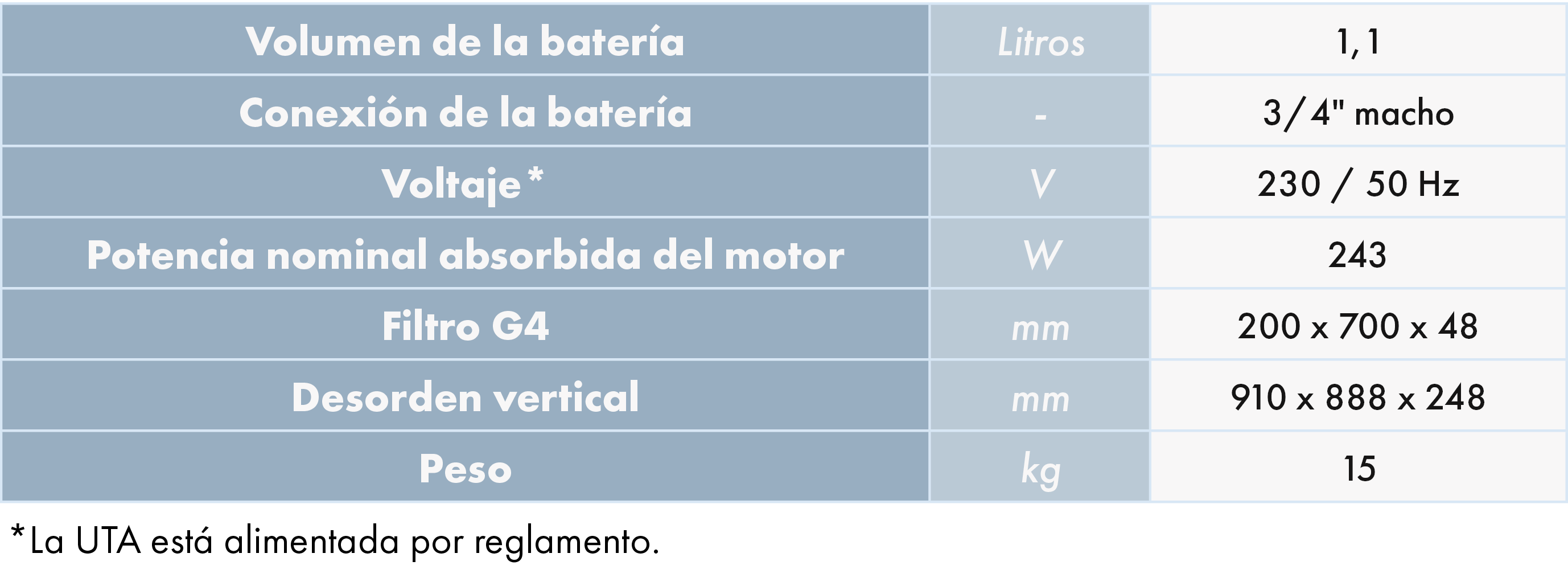

DIMENSIONES

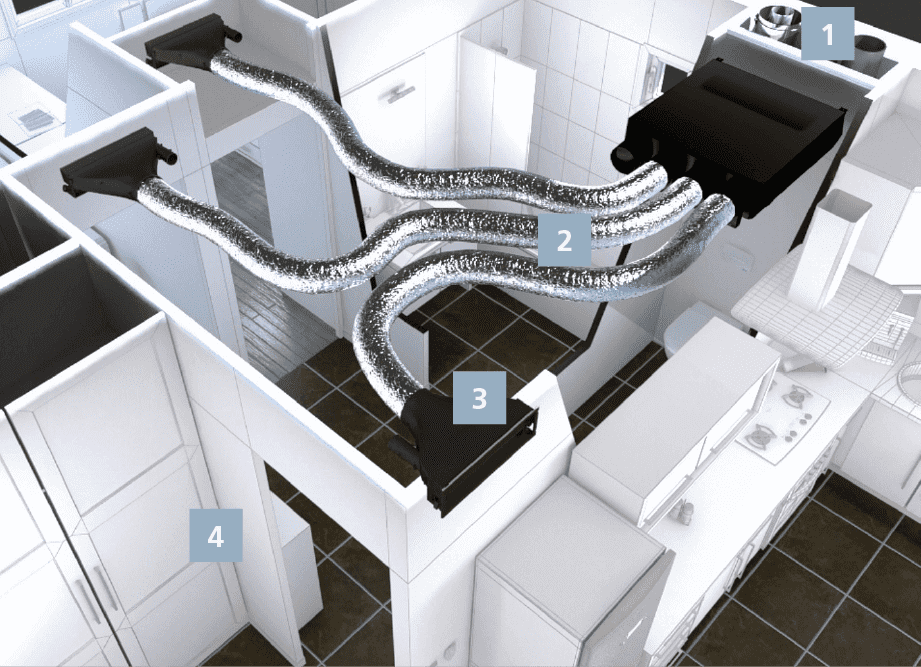

PRINCIPIO DE FUNCIONAMIENTO
El sistema de calefacción por vector de aire está conectado a un sistema de producción de agua caliente a baja temperatura:
- Caldera de condensación de gas natural y/o bomba de calor por absorción/bomba de calor eléctrica o red de calefacción.

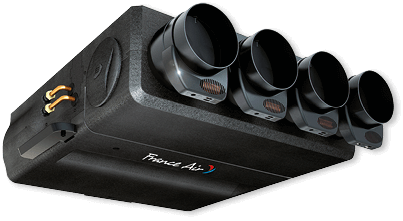

1. El agua caliente se dirige a una unidad de tratamiento de aire Zaio® para recalentar el aire
2. La red de conductos PhoniFlex® distribuye el aire recalentado en los distintos compartimentos a tratar.
3. La rejilla completa y el juego completo Twintop® expulsarán aire caliente de manera uniforme a la habitación. También asegura el retorno del aire al falso techo que, debido a la diferencia de presión, será aspirado y filtrado por la unidad.
4. Sistema de control división por división: cada espacio a tratar está equipado con un termostato de funcionamiento por radiofrecuencia o con cables para un control de temperatura independiente.
ZAIO®: ENCRUCIJADA

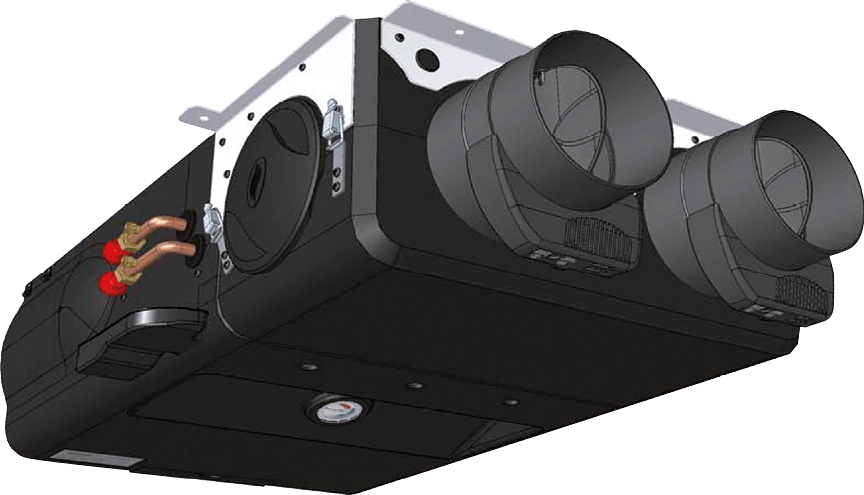

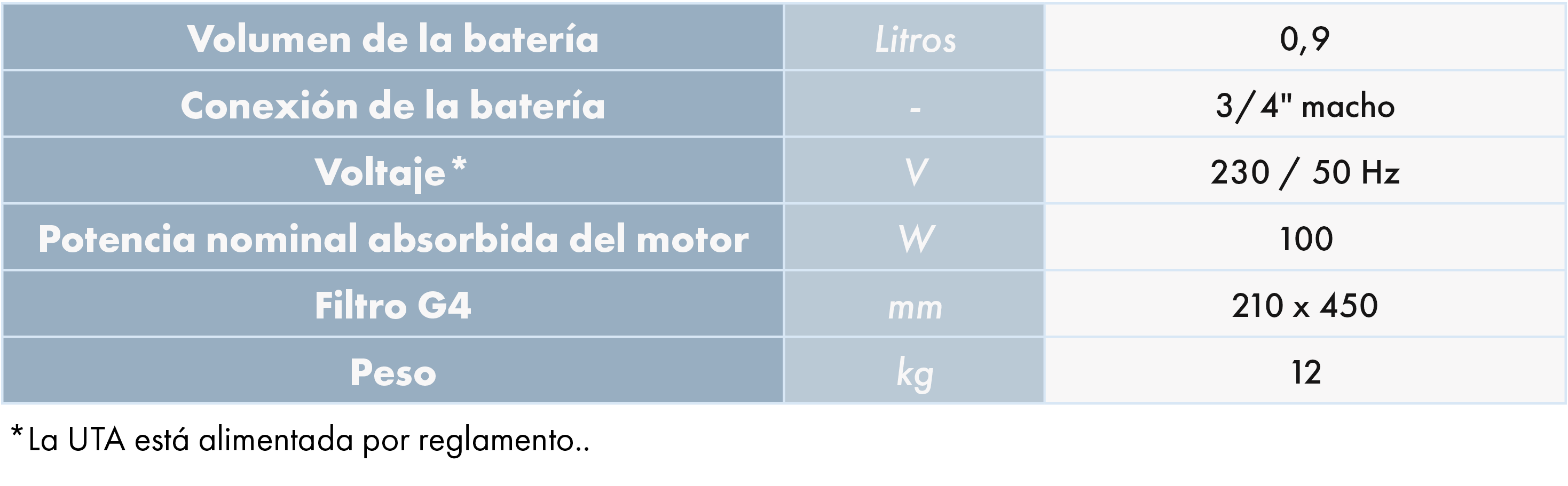

MINI ZAIO®: ENCRUCIJADA
SELECCIÓN

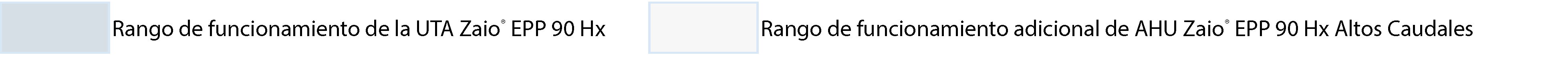

ZAIO®: CURVAS DE SELECCIÓN

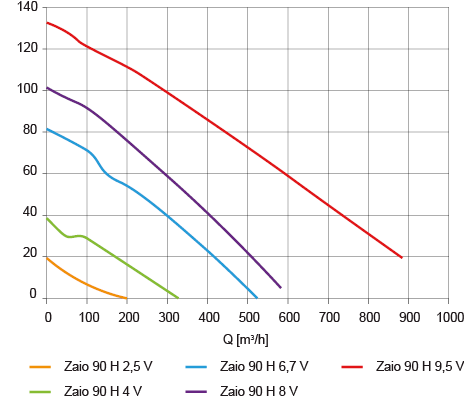

Zaio® EPP 90 H - Estándar

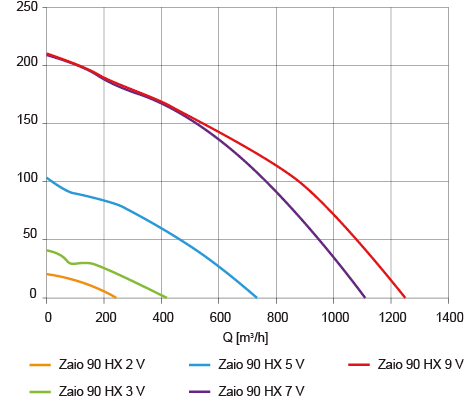

Zaio® EPP 90 HX: flujo alto

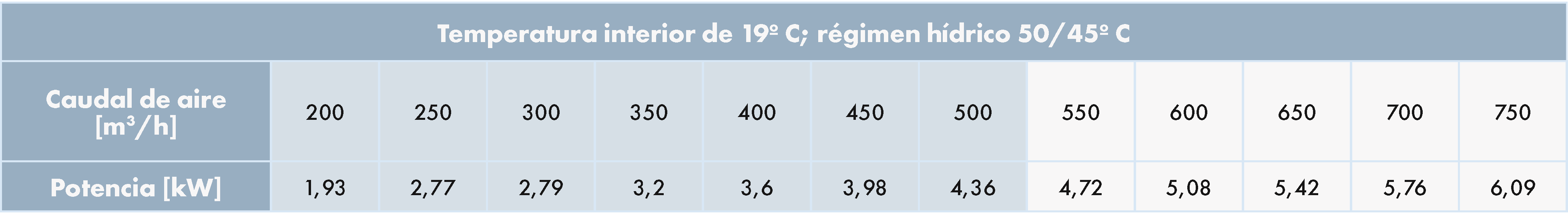

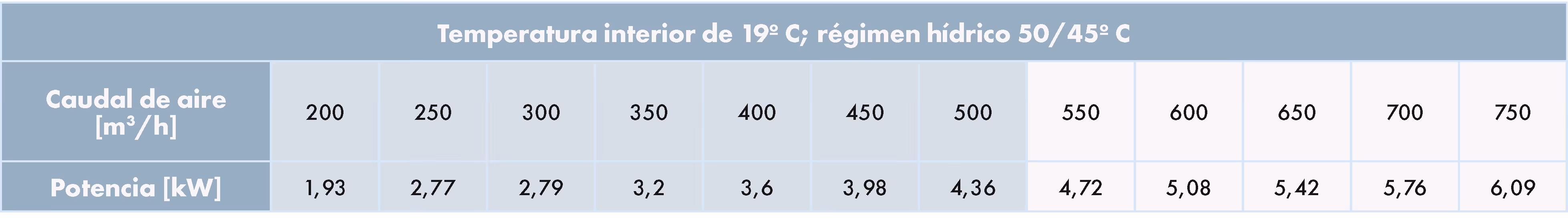

Rendimiento en calefacción

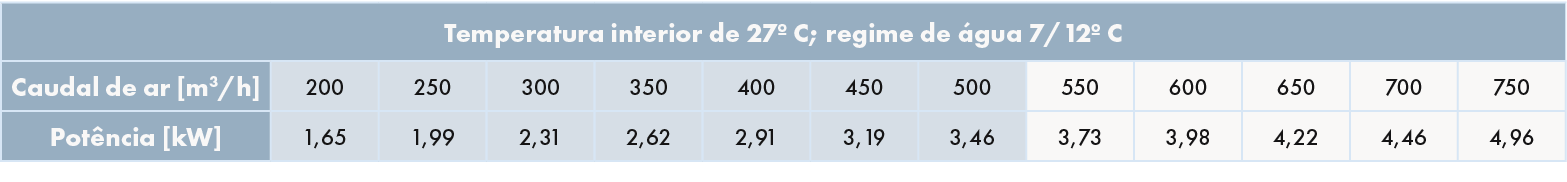

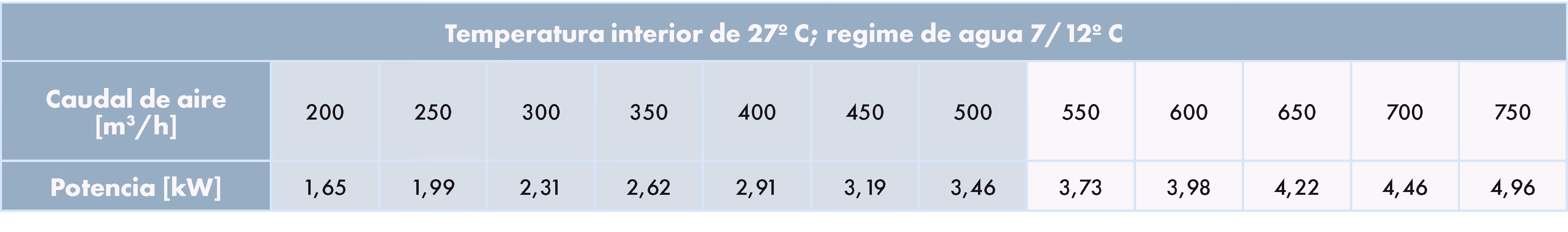

Rendimiento de refrigeración en el modelo reversible

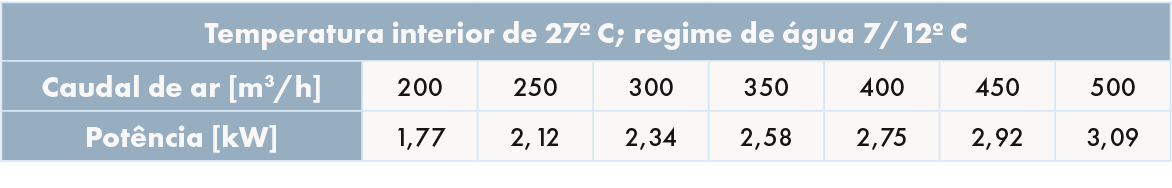

MINI ZAIO®: CURVAS DE SELECCIÓN

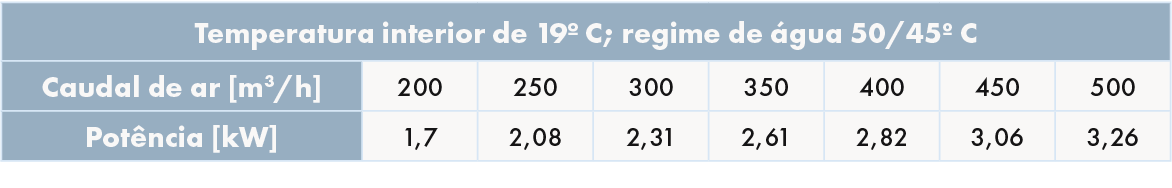

Rendimiento en calefacción

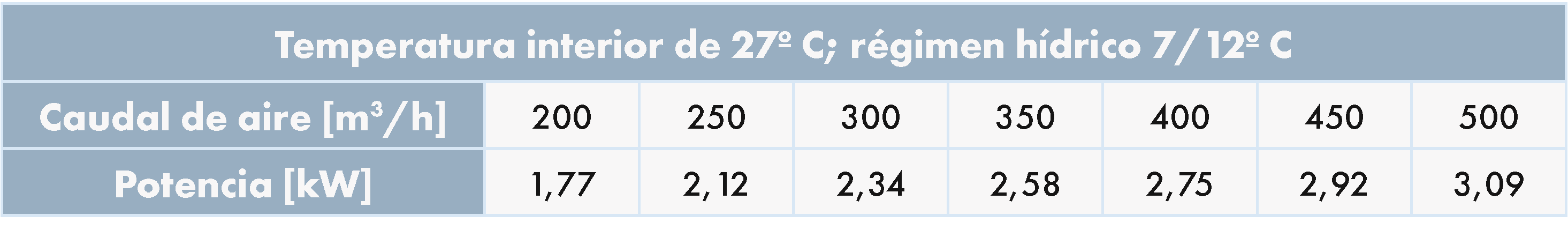

Rendimiento de refrigeración en el modelo reversible
INSTALACIÓN
ACCESORIOS

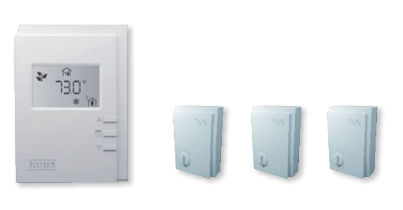

Termostatos ambientales
EC Smart-View
Equipado con sonda de temperatura ambiente con comunicación para instalar en las divisiones de la carcasa. Está equipado con una pantalla retroiluminada con una interfaz fácil de usar para mostrar la temperatura ambiente, cambiar el punto de ajuste de la temperatura y menús de configuración avanzada para iniciar el equipo. Certificado EuBac CA = 0,1 K
SmartComfort (cableado) y EnOcean (radiofrecuencia)
Equipado con una sonda de temperatura integrada para determinar con precisión la temperatura local. También permite establecer el punto de ajuste de temperatura de +3/-3 °C. Compacto y elegante para una fácil integración arquitectónica en el espacio.
Registro motorizado de reacciones térmicas
Regula el flujo de aire y será controlado por termostatos ambientales. Su funcionamiento a todo o nada lo lleva a cabo el motor de reacción térmica, lo que permite abrir o cerrar las redes aerológicas.
El ABS incorporado (ligero), equipado con conexiones rápidas de aire y eléctricas (mediante clips), simplifica la instalación del sistema.
Estos registros son adecuados para cualquier tipo de instalación multizona.

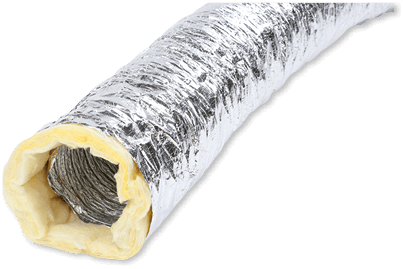

Phoni-Flex®
Conducto flexible con aislamiento acústico, diámetros de 80 a 315/630 mm (50/25 mm).
Consulta AQUÍconsulte la ficha del producto para obtener más información.

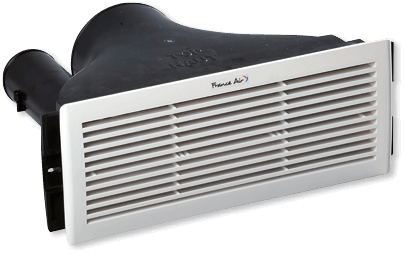

Conjunto grelha e pleno Twintop®
Consulte-nos para mais informações.
