Windhop® 3

caixa porta-filtro totalmente em inox

This is some text inside of a div block.
No items found.
No items found.

Vantagens

Varrimento eficaz dos micro-organismos emitidos em redor da mesa de operação.
Instalação fácil: permite obter bons resultados nas salas onde não é possível instalar tetos filtrantes.
Sistema de difusão de ar de baixa velocidade muito pouco turbulento e com elevado conforto.
Construção de qualidade indicada para blocos operatórios: caixa lisa e estanque para manutenção e desinfeção fáceis.

No items found.

DESCRIÇÃO TÉCNICA

GAMA
  • Conceção modular: em função do caudal necessário, colocam-se vários módulos paralelamente.
  • Comprimento da caixa: de 850 mm (1F) até 5800 mm (7F).
  • Caudal de insuflação: de 350 até 4620 m³/h.
DESIGNAÇÃO
APLICAÇÃO / UTILIZAÇÃO
  • Salas de operações risco 3 de acordo com a norma EN ISO 14644-1.
  • Ideal para salas de operações em renovação ou salas com pé direito reduzido.
  • Fluxo não-unidirecional para salas ISO 7 em repouso.
CONSTRUÇÃO / COMPOSIÇÃO

Caixa:

  • Construída totalmente em inox 304, estanque e lisa.
  • Constituída, a montante, por um pleno de expansão separado (por uma junta totalmente estanque com tomada de medida de ∆P), da parte reservada à montagem do filtro (dispositivo de aperto + peças de suporte do filtro).
  • A parte a jusante da caixa é oblíqua para orientar melhor o fluxo de ar para a mesa de operação.

Grelha de difusão perfurada:

  • Amovível, lisa e sem alhetas, nivelada com a caixa.
  • Esta grelha encontra-se propositadamente separada do filtro para que o ar ocupe bem todo o volume de expansão pós-filtro e para que o Windhop® 3 possa desempenhar plenamente o seu papel de caixa de insuflação.

Junta de ligação:

  • Atrás ou por cima da caixa, com profundidade de 100 mm.

Filtros de muito alta eficiência:

  • De dimensões 305 x 610 x 292 mm e de eficiência H14 (de acordo com a norma EN 1822 ).
  • A encomendar separadamente.
OPÇÕES
  • Construção em aço pintado de branco RAL 9010.
  • Inox 441 ou 316.
ACONDICIONAMENTO
  • Vendido à unidade.

DIMENSÕES

ESQUEMA DO PRODUTO

Windhop® 3 1F

Windhop® 3 2F

Vista de corte de um Windhop® 3

Windhop® 3 1F

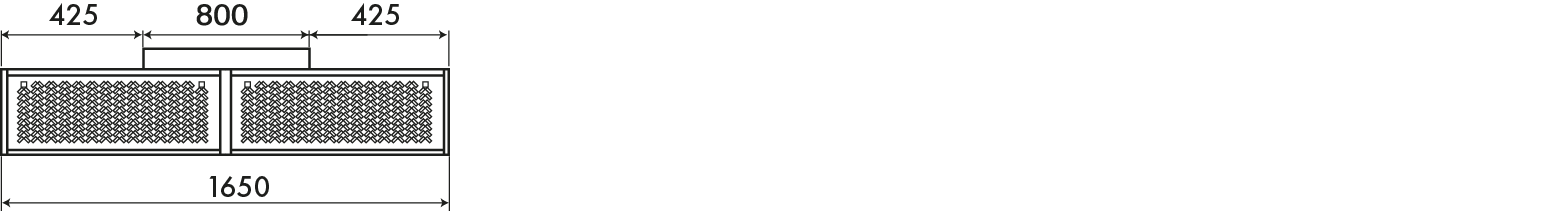

Windhop® 3 2F

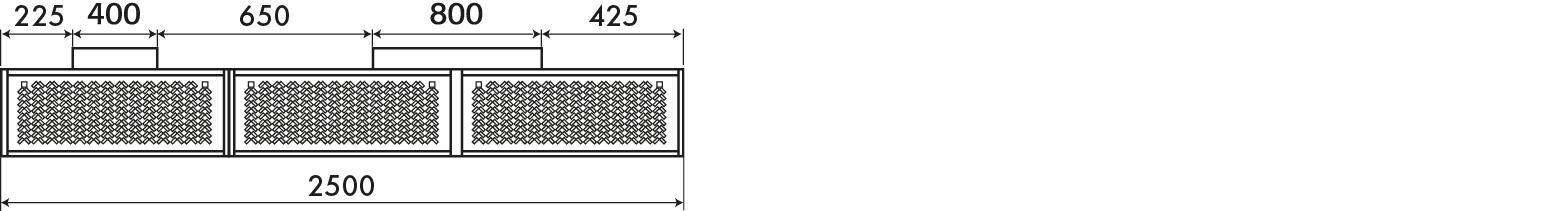

Windhop® 3 3F

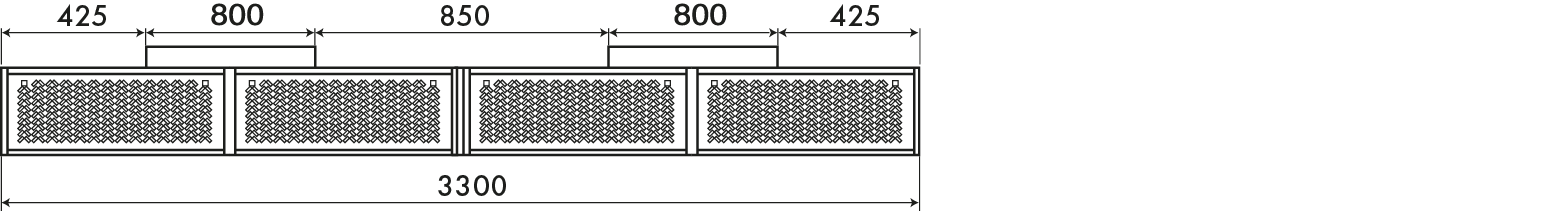

Windhop® 3 4F

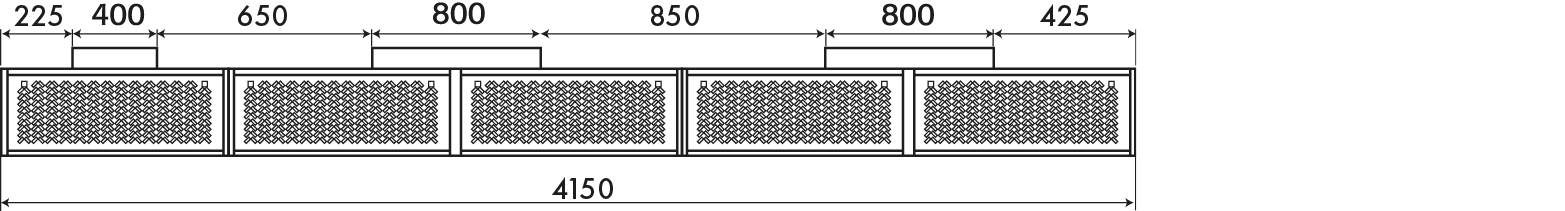

Windhop® 3 5F

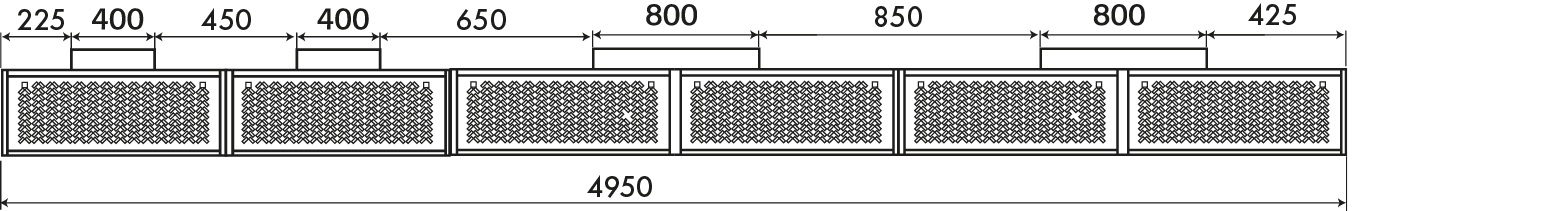

Windhop® 3 6F

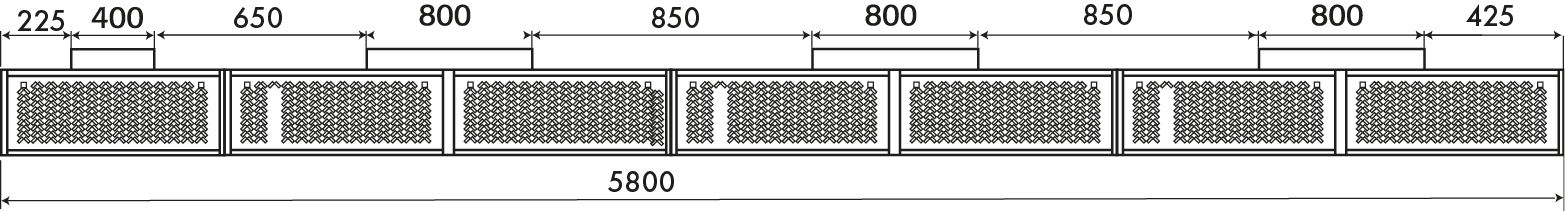

Windhop® 3 7F

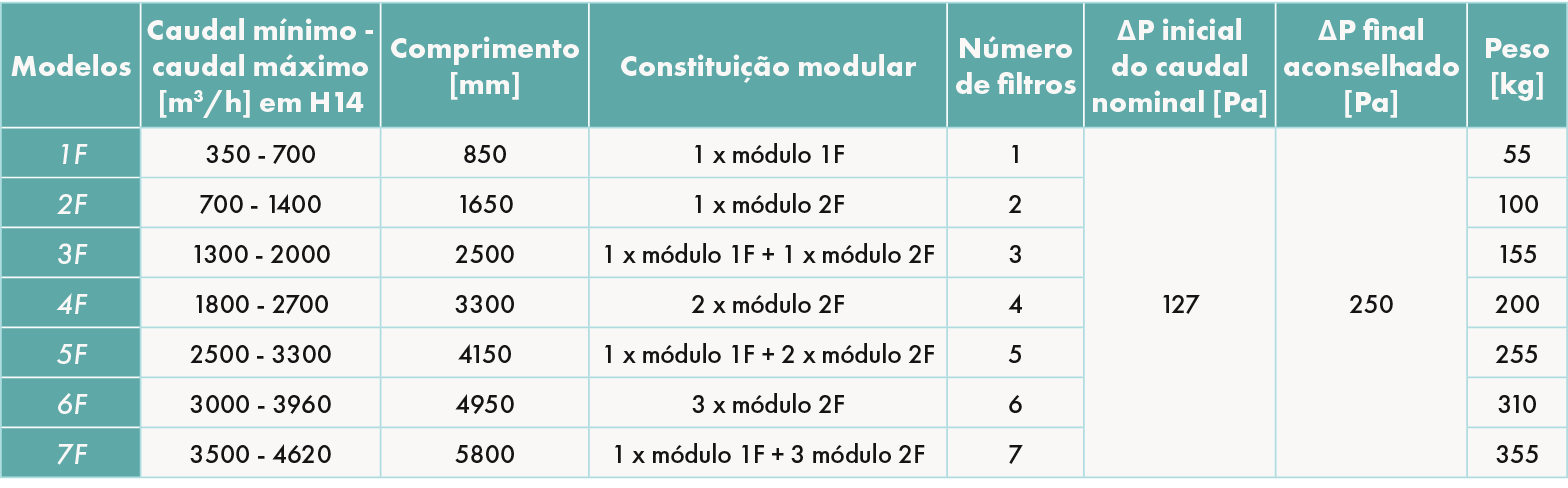

SELEÇÃO

TAXA DE VARRIMENTO ACONSELHADA

  • ≥ 15 Vol/h em conformidade à NFS 90-351

INSTALAÇÃO

INSTALAÇÃO DA WINDHOP® 3

  • Instalação no ângulo superior da sala, no eixo da mesa de operações. A furação com passa-cabos para a fixação do varão roscado encontra-se posicionada nos quatro cantos superiores da caixa. Ligação à conduta de entrada de ar na traseira ou por baixo. O retorno de ar será, idealmente, colocado no lado oposto ao da insuflação. A maioria do caudal de retorno estará no lado oposto ao do Windhop® 3.

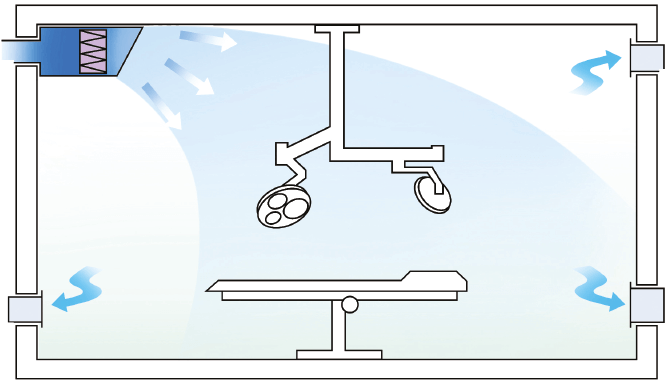

Vista em corte

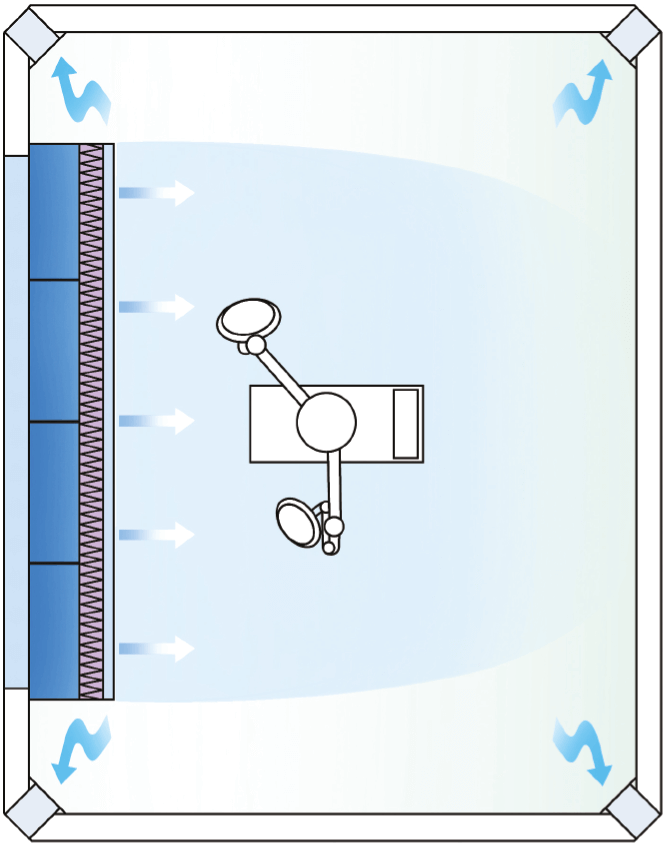

Vista de cima

ACESSÓRIOS

Chapas de proteção

Para completar os painéis Windhop® 3 até às paredes adjacentes.

Em inox.

Sob medida.

Cyclope®

O Windhop® 3 pode ser utilizado com a solução Cyclope®: consulte-nos para mais informações.

FR EFI MPP

Filtros de muito alta eficiência: E11, H13, H14.

Homogeneidade das velocidades do ar à saída do filtro.

Consulte AQUI a ficha de produto para mais informações.
