Windhop® 3
caja portafiltros completamente en acero inoxidable
Ventajas
Elimina eficazmente los microorganismos emitidos alrededor de la mesa de operaciones.
Fácil instalación: permite obtener buenos resultados en habitaciones donde no es posible instalar techos filtrantes.
Sistema de difusión de aire a baja velocidad, muy poco turbulento y con gran confort.
Construcción de calidad indicada para unidades operativas: caja lisa e impermeable para facilitar el mantenimiento y la desinfección.
DESCRIPCIÓN TÉCNICA
GAMA
- Diseño modular: según el flujo requerido, se colocan varios módulos en paralelo.
- Longitud de la caja: de 850 mm (1F) a 5800 mm (7F).
- Caudal de inflado: de 350 a 4620 m³/h.
DESIGNACIÓN
APLICACIÓN/USO
- Risk 3 quirófanos según la norma EN ISO 14644-1.
- Ideal para quirófanos en proceso de renovación o salas con espacio libre reducido.
- Flujo no unidireccional a habitaciones ISO 7 en reposo.
CONSTRUCCIÓN/COMPOSICIÓN
Caja:
- Construido completamente en acero inoxidable 304, impermeable y liso.
- El elevador consiste en una cámara de expansión separada (mediante una junta completamente sellada con una medición de ΔP), de la parte reservada para montar el filtro (dispositivo de sujeción y piezas de soporte del filtro).
- La parte superior de la caja es oblicua para dirigir mejor el flujo de aire hacia la mesa de operaciones.
Rejilla de difusión perforada:
- Extraíble, liso y sin solapas, al ras de la caja.
- Esta rejilla se separa deliberadamente del filtro para que el aire ocupe todo el volumen del pozo de expansión del posfiltro y para que el Windhop® 3 pueda desempeñar plenamente su función de caja de insuflación.
Junta de conexión:
- Detrás o por encima de la caja, con una profundidad de 100 mm.
Filtros de muy alta eficiencia:
- Con unas dimensiones de 305 x 610 x 292 mm y una eficiencia H14 (según EN 1822).
- Se debe pedir por separado.
OPCIONES
- Construcción en acero pintado blanco RAL 9010.
- Acero inoxidable 441 o 316.
EMBALAJE
- Se vende por unidad.
DIMENSIONES
ESQUEMA DEL PRODUCTO
Windhop® 3 F1
Windhop® 3 2F
Vista panorámica de un Windhop® 3
Windhop® 3 F1
Windhop® 3 2F
Windhop® 3 3F
Windhop® 3 4F
Windhop® 3 5F
Windhop® 3 6F
Windhop® 3 7F

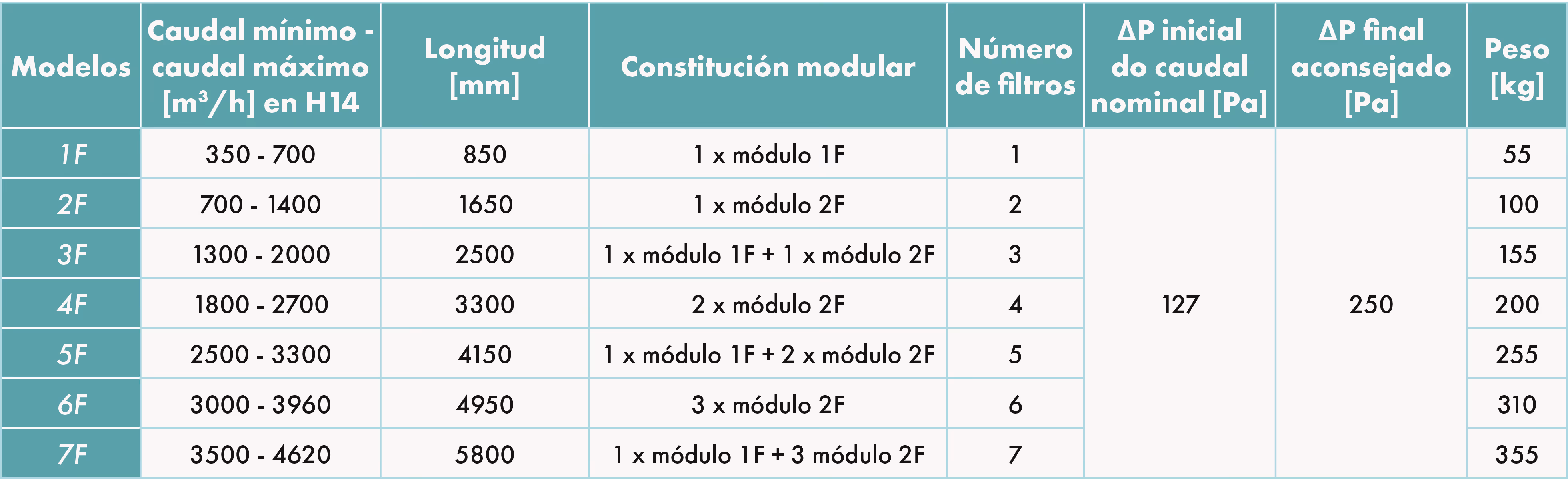

SELECCIÓN
TASA DE BARRIDO RECOMENDADA
- ≥ 15 vol/h de acuerdo con NFS 90-351
INSTALACIÓN
INSTALACIÓN DE WINDHOP® 3
- Instalación en la esquina superior de la sala, en el eje de la mesa de operaciones. El orificio con ojales para fijar la varilla roscada se coloca en las cuatro esquinas superiores de la caja. Conexión al conducto de admisión de aire en la parte trasera o inferior. Lo ideal es que el aire de retorno se coloque en el lado opuesto de la insuflación. La mayor parte del flujo de retorno se producirá en el lado opuesto del Windhop® 3.
ACCESORIOS
Placas de protección
Para completar los paneles Windhop® 3 hasta las paredes adyacentes.
En acero inoxidable.
Hecho a medida.
Cyclope®
O Windhop® 3 pode ser utilizado com a solução Cyclope®: consulte-nos para mais informações.
FR EFI MPP
Filtros de muy alta eficiencia: E11, H13, H14.
Homogeneidad de las velocidades del aire en la salida del filtro.
