Ficha de Produto Versão PDF
Informações Complementares
.svg)
Vantagens
Produto certificado NF.
Instalação encastrada.
Solução pára-chamas E 60 (sem grelha de proteção).
Solução corta-fogo EI 60 (com grelha de proteção).
Gama
- Dimensões: de 300 x 200 mm até 800 x 800 mm (L x H mm).
- Disparo por fusível térmico ou manualmente.
- Possibilidade de integrar contactos de início e fim de curso (FDCU).
Designação
Aplicação / Utilização
- O registo VGF.E® T60 é usado como um registo de transferência: registo aberto em posição de espera e fechado em posição de segurança.
- Em posição de segurança (fechado), permite a compartimentação entre os volumes.
- Utilização encastrada em parede de profundidade reduzida.
- Utilização em edifícios de serviços e em habitação coletiva.
Construção / Composição
- O registo VGF. T60 é composto por uma guilhotina móvel inserida num chassi de suporte equipado com calhas verticais que permitem a deslocação do painel móvel.
- O registo deverá ser totalmente encastrado em paredes com uma espessura mínima de 100 mm.
- Todos os mecanismos de controlo poderão ser acedidos facilmente.
- Em caso de incêndio, a estanquidade é assegurada através de junta intumescente instalada no perímetro da abertura que deve ser obturado.
- Atenção: a grelha de segurança Cyclades® 3T é essencial para manter o grau corta-fogo (EI 60 S) do registo de transferência.
Opções
- Consulte o separador Acessórios.
Acondicionamento
- Vendido à unidade.
ATRAVANCAMENTOS
Registo
Grelha Cyclades® 3T
CONFORMIDADE
- Produto certificado NF, marcação que garante a conformidade à norma NF-S-61-937, 1 de dezembro de 2003 e NFS 61-937-11 de junho de 2012, assim como o decreto de 22 de março de 2004, bem como com as características complementares do regulamento específico RP 264.
- Produto testado de acordo com a norma EN 1634-1.
MARCAÇÃO CE
- Os registos de transferência não são afetados pela obrigação de marcação CE.
RESISTÊNCIA AO FOGO
LIMITES DE UTILIZAÇÃO
- Disparo por fusível térmico ou manualmente.
- Sem possibilidade de controlo remoto, nem de motorização.

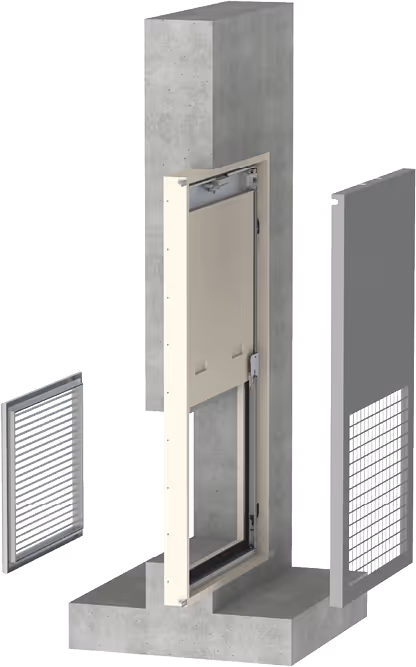

OPÇÕES DE INSTALAÇÃO
Solução 1:
- Lado circulação: Cyclade® TREND S
- Lado câmara corta-fogo: Cyclade® TREND XL
Solução 2:
- Lado circulação: Cyclade® TREND S
- Lado câmara corta-fogo: grelha de proteção Cyclades® 3T para resistência ao fogo EI 60
Solução 3:
- Lado circulação: Cyclade® TREND XL
- Lado câmara corta-fogo: Cyclade® TREND XL
Solução 4:
- Lado circulação: Cyclade® TREND XL
- Lado câmara corta-fogo: grelha de proteção Cyclades® 3T para resistência ao fogo EI 60
SUPERFÍCIE ÚTIL
Dados apresentados em m²
Cyclades® 3T
Grelha de segurança essencial para manter o grau corta-fogo do registo de transferência.
Cyclades® TREND S E TREND XL
Grelhas em alumínio para proteção e segurança do registo de desenfumagem VGF.E® T60.
Kit contactos de posição para VGF.E® T60
FDCU: contactos de inicio e fim de curso.
