VGF.E® T60
compuerta transferencia de guillotina para instalación empotrada
Esto es un texto dentro de un bloque div.
Esto es un texto dentro de un bloque div.
Ventajas
Producto certificado NF.
Instalación empotrada.
Solución apagallamas E 60 (sin protección rejilla ).
Solución cortafuegos EI 60 (con protección rejilla ).
No se ha encontrado ningún artículo.
DESCRIPCIÓN TÉCNICA
GAMA
- Dimensiones: de 300 x 200 mm a 800 x 800 mm (L x H mm).
- Disparo por fusible térmico o manualmente.
- Posibilidad de integrar contactos de principio y fin de carrera (FDCU).
DENOMINACIÓN
APLICACIÓN / USO
- La compuerta VGF.E® T60 se utiliza como compuerta de transferencia: compuerta abierta en posición de espera y cerrada en posición de seguridad
- En posición de seguridad (cerrada), permite la compartimentación entre los volúmenes.
- Utilización empotrada en pared de profundidad reducida.
- Utilización en edificios de servicios y en viviendas colectivas.
CONSTRUCCIÓN / COMPOSICIÓN
- La compuerta VGF. T60 consiste en una guillotina móbil insertada en un bastidor de soporte equipado con raíles verticales que permiten el movimiento del panel móbil.
- La compuerta deberá ser totalmente empotrada en muros con un espesor mínimo de 100 mm.
- Se puede acceder fácilmente a todos los mecanismos de control.
- En caso de incendio, la estanqueidad se asegura mediante una junta intumescente instalada en el perímetro de la abertura que debe sellarse.
- Atención: la rejilla de seguridad Cyclades® 3T es esencial para mantener el grado cortafuegos (EI 60 S) de la compuerta de transferencia.
OPCIONES
- Consulte la pestaña Accesorios.
EMBALAJE
- Vendido por unidad.
DIMENSIONES
DIMENSIONES
Compuerta
Rejilla Cyclades® 3T
CONFORMIDAD
- Producto certificado NF, marca que garantiza el cumplimiento de la norma NF-S-61-937, 1 de diciembre de 2003 y NFS 61-937-11 de junio de 2012, así como el decreto de 22 de marzo de 2004 y las características complementarias de la reglamentación específica RP 264.
- Producto testeado según la norma EN 1634-
MARCADO CE
- Las compuertas de transferencia no son afectadas por la obligación de la marca CE.

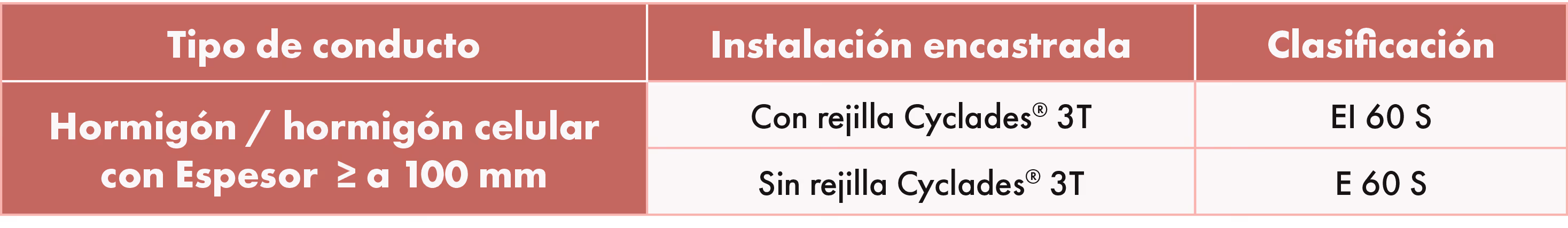

RESISTENCIA AL FUEGO
LÍMITES DE UTILIZACIÓN
- Disparo por fusible térmico o manualmente.
- No es posible el control remoto ni la motorización.
SELECCIÓN
SUPERFICIE ÚTIL
Datos presentados en m²
INSTALACIÓN
OPCIONES DE INSTALACIÓN

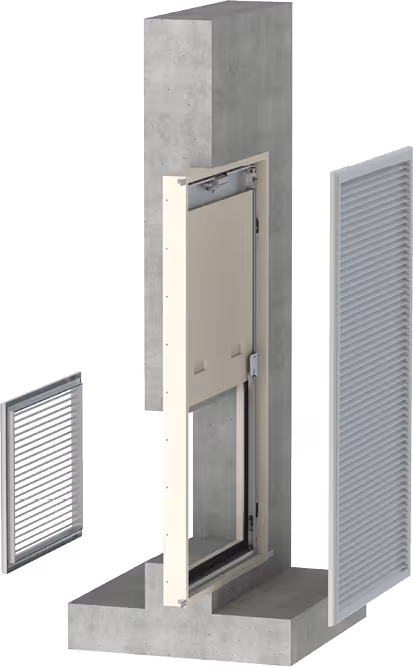

Solución 1:
- Lado de circulación: Cyclade® TREND S
- Lado de la cámara cortafuegos: Cyclade® TREND XL
Solución 2:
- Lado de circulación: Cyclade® TREND S
- Lado de la cámara cortafuegos: rejilla protección Cyclades® 3T para resistencia al fuego EI 60

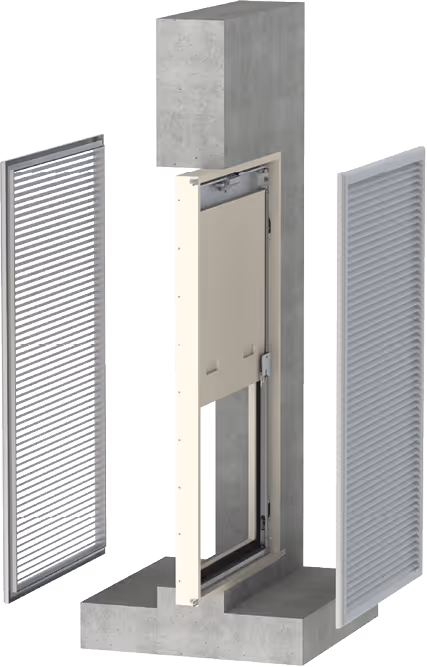

Solución 3:
- Lado de circulación: Cyclade® TREND XL
- Lado de la cámara cortafuegos: Cyclade® TREND XL

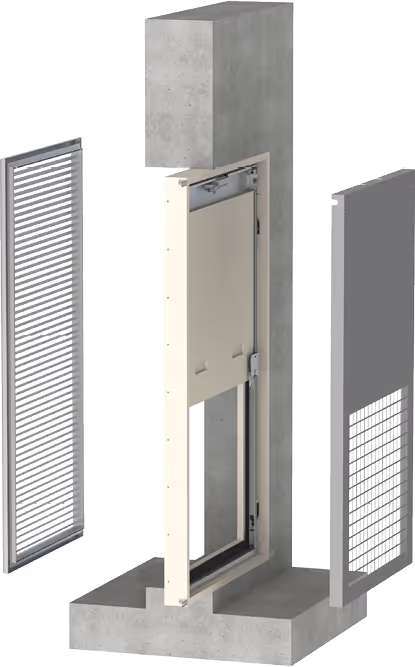

Solución 4:
- Lado de circulación: Cyclade® TREND XL
- Lado de la cámara cortafuegos: rejilla protección Cyclades® 3T para resistencia al fuego EI 60
ACCESORIOS
Cyclades® 3T
Rejilla de seguridad esencial para mantener el grado de cortafuegos de la compuerta transferencia.
Cyclades® TREND S E TREND XL
Rejillas en aluminio para la protección y seguridad de la compuerta de evacuación de humos VGF.E® T60.
Kit de contacto de posición para VGF.E® T60
FDCU: contactos de principio y fin de carrera
Kit fusible térmico
