Varionys® M

variador de tensão monofásico

This is some text inside of a div block.

No items found.

This is some text inside of a div block.

Vantagens

Compacto e discreto.
Arranque progressivo, com temporização, velocidade elevada seguido de retorno ao set-point.
Interruptor On/Off independente da regulação de caudal permitindo conservar o set-point.

No items found.

DESCRIÇÃO TÉCNICA

GAMA

DESIGNAÇÃO

APLICAÇÃO / UTILIZAÇÃO

Variador eletrónico de tensão monofásico em caixa estanque IP 54.
Proteção contra as sobreintensidades.
Saída fixa 230 V para o circuito e controlo (ex.: electroválvula de gás).

CONSTRUÇÃO / COMPOSIÇÃO

OPÇÕES

ACONDICIONAMENTO

Vendido à unidade.

DIMENSÕES

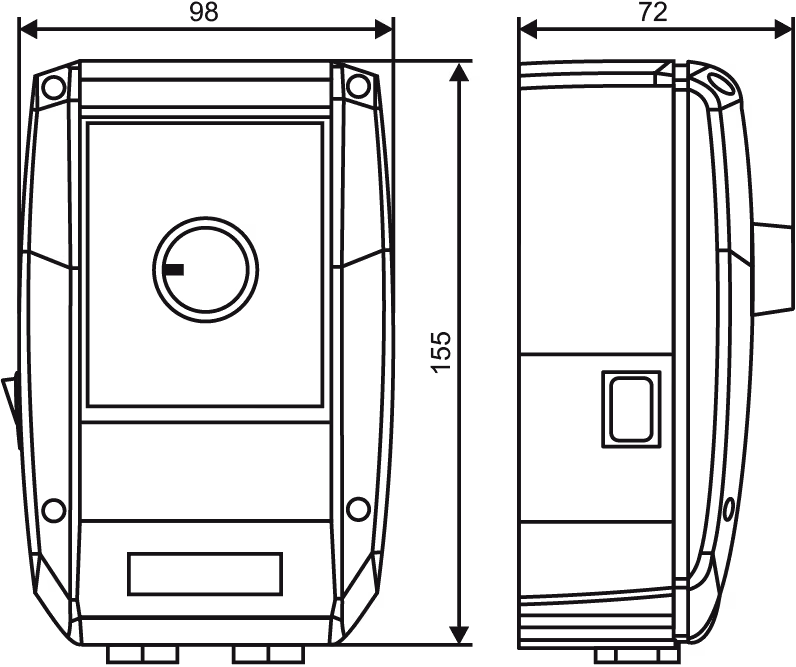

ATRAVANCAMENTOS

SELEÇÃO

INSTALAÇÃO

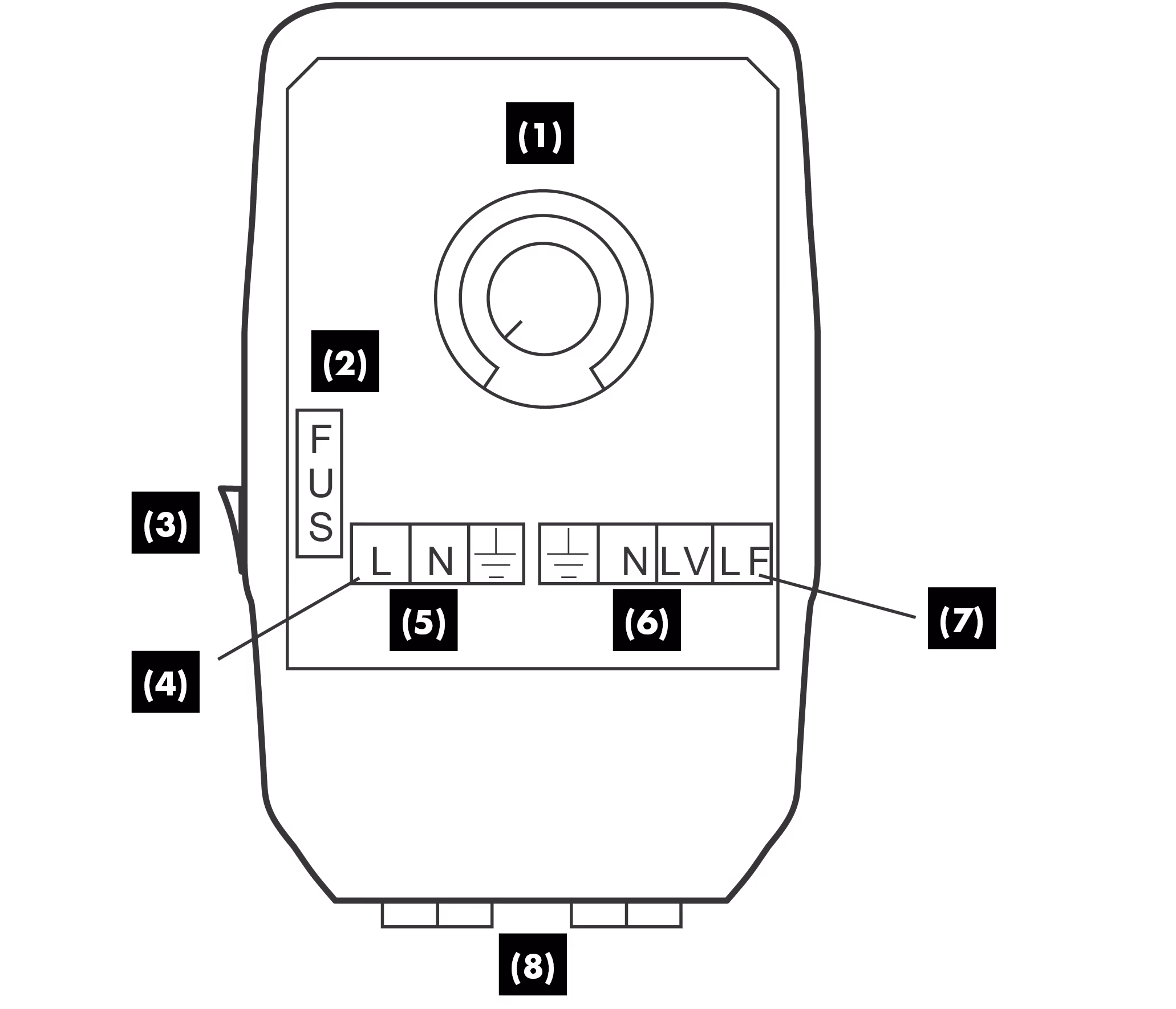

APRESENTAÇÃO DO VARIONYS® M: 1 A 8

(1) - Potenciómetro de ajuste
(2) - Fusível
(3) - Interruptor On/Off
(4) - Bornes de alimentação setor
(5) - Setor
(6) - Motor
(7) - Bornes de alimentação do motor e da válvula de gás
(8) - Passa-cabos

LIGAÇÃO MOTOR MONOFÁSICO

Motor standard com condensador permanente

Tipo Canal’Air®, Silens’Air® e TKC:

(1) - 30m no máximo
(2) - Saída Varionys® M
(3) - Entrada motor standard

‍

Motor Hélipac® 2 315 - 400:

(1) - Saída Varionys^® M
(2) - Entrada motor Hélipac^®

REGULAÇÃO DO MODO MÍNIMO

A realizar com o motor ligado:

Potenciómetro de comando colocado na posição mínima.
Ligar um voltímetro aos bornes N e LV na saída do motor.
Fazer arrancar o variador.
Regular, através de uma chave de parafusos, o potenciómetro de ajuste, até obter a tensão de saída mínima pretendida.
