Varionys® M

inversor de tensión monofásico

Este es un texto dentro de un bloque div.

No se ha encontrado ningún artículo.

Este es un texto dentro de un bloque div.

Ventajas

Compacto y discreto.
Arranque progresivo, con cronometraje, alta velocidad seguido de regreso al punto de ajuste.
Interruptor de encendido/apagado independiente de la regulación del flujo que permite mantener el punto de ajuste.

No se ha encontrado ningún artículo.

DESCRIPCIÓN TÉCNICA

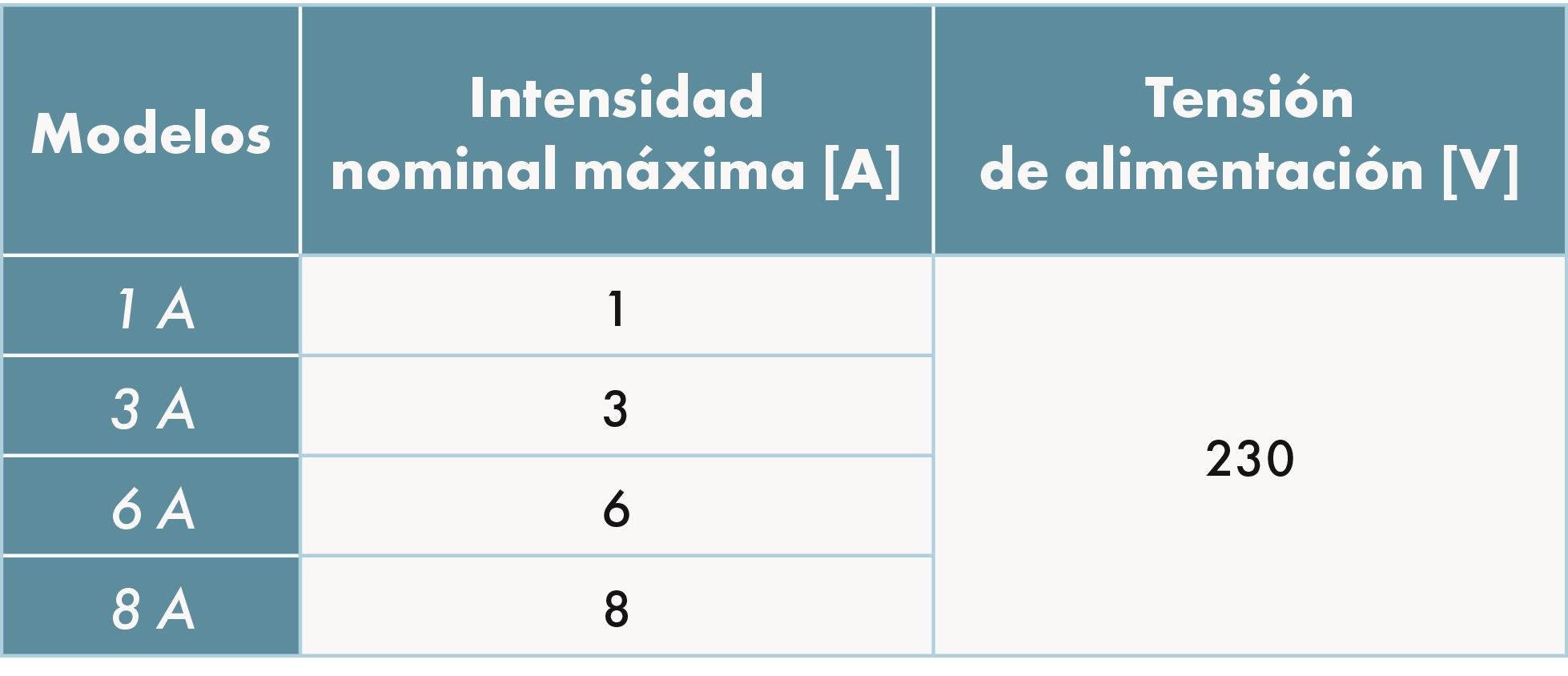

GAMA

DESIGNACIÓN

APLICACIÓN/USO

Inversor electrónico de tensión monofásico en caja estanca IP 54.
Protección contra sobrecorrientes.
Salida fija de 230 V para circuito y control (por ejemplo, electroválvula de gas).

CONSTRUCCIÓN/COMPOSICIÓN

OPCIONES

EMBALAJE

Vendido por unidad.

DIMENSIONES

SELECCIÓN

INSTALACIÓN

PRESENTACIÓN DE VARIONYS® M: 1 A 8

(1) - Potenciómetro de ajuste
(2) - Fusible
(3) - Interruptor de encendido/apagado
(4) - Terminales de alimentación sectoriales
(5) - Sector
(6) - Motor
(7) - Terminales de alimentación del motor y de la válvula de gas
(8) - Brida para cables

CONEXIÓN DE MOTOR MONOFÁSICO

Motor estándar con condensador permanente

Tipo Canal'Air®, Silens'Air® y TKC:

(1) - 30m no máximo
(2) - Salida Varionys^® M
(3) - Entrada de motor estándar

‍

Motor Helipac® 2 315 - 400:

(1) - Salida de Varionys^® M
(2) - Entrada de motor Helipac^®

REGULACIÓN DE MODO MÍNIMO

Se realizará con el motor conectado:

Potenciómetro de control ajustado a la posición mínima.
Conecte un voltímetro a los terminales N y LV de la salida del motor.
Encienda el variador.
Ajuste el potenciómetro de ajuste con una llave de tornillo hasta obtener la tensión de salida mínima deseada.
