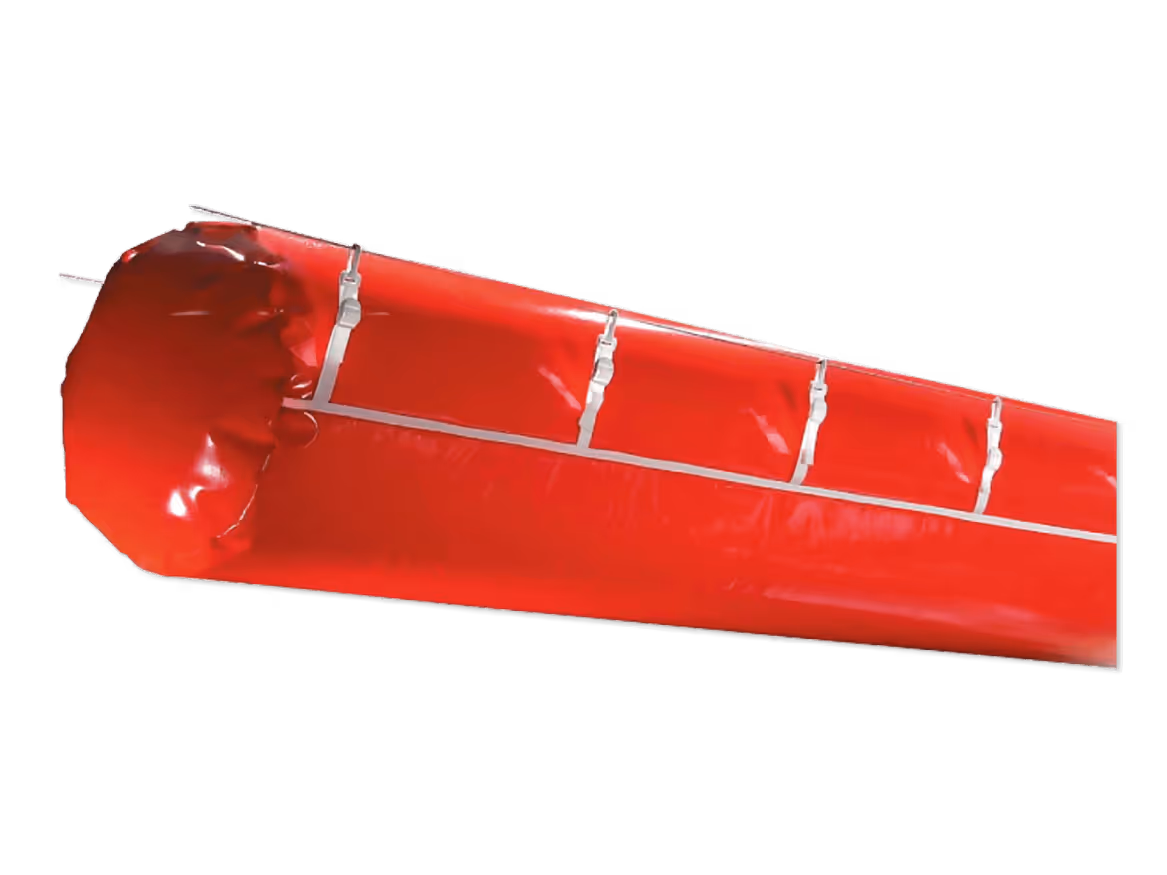

Vantagens
Difusão de baixa velocidade: precisão e conforto.
Higiene total da rede (conduta lavável à máquina).
Rapidez e facilidade de instalação.
Leveza: possibilidade de suspensão em estruturas leves.
Modelo P: ideal para espaços de volume reduzido.
Modelo F: difusão de médio a longo alcance; utilização em aquecimento e arrefecimento.
Modelo I: homogeneização das temperaturas; evita o risco de condensação; conduta sem colmatação; influência reduzida do ΔT na insuflação.
Gama
- Disponível em 3 modelos: conduta porosa (P), de fendas (F) e de indução (I), nos formatos circular, semicircular ou quarto de círculo.
- Dimensões limite de fabrico: são possíveis todos os diâmetros de 160 até 1600 mm.
- Tecidos disponíveis: poliéster (sem classificação ao fogo ou M1), leve e lavável, para todos os modelos.
- Os modelos F e I poderão ser produzidos, ainda em PVC (sem classificação ou M1) para elevada resistência e estanquidade ou em tecido de vidro (A2), para classificação ao fogo ErP.
- Cor standard: cinzento para todas os modelos.
- Caudais indicativos de 1700 m³/h até 53000 m³/h (tabelas de seleção).
Designação
Aplicação / Utilização
Versão P:
- Arrefecimento de espaço com exigências de homogeneidade da difusão do ar - processos e pessoas.
- Difusão de ar frio a baixa velocidade: indústria agroalimentar, salas brancas (classes 100000 e 10000), entre outros.
- Espaços de volume reduzido.
Versão F:
- Arrefecimento ou aquecimento por mistura: indicado para as indústrias da eletrónica, agroalimentar, gráficas, grandes superfícies comerciais, entre outras.
- Caudal do ar reduzido em condutas de comprimento elevado.
- Arrefecimento ou aquecimento de espaços com pé direito médio (<8 m): controlo das velocidades de insuflação, dos alcances e das velocidades residuais.
Versão I:
- Arrefecimento ou aquecimento através de elevada indução: edifícios com pé direito elevado, grandes superfícies comerciais, indústria eletrónica, gráficas, entre outros.
- Caudal do ar reduzido em condutas de comprimento elevado.
Construção / Composição
Conduta - Textil’Air® P:
- Conduta constituída por bandas de tecido poroso (secção de difusão) em superfície permeável, aplicadas a tecido não poroso.
Conduta - Textil’Air® F e I:
- As dimensões e as posições das fendas são determinadas em função das características dos espaços (dimensões, temperaturas ambiente e de insuflação, pé direito do edifício, presença de pessoas).
Suspensões:
- Simples ou dupla suspensão através de cabo galvanizado, em inox ou através de calha de alumínio ou PVC.
Outros componentes:
- Cone de repartição e fundo de conduta incluído.
- Correia de fixação para ligação a conduta de chapa.
- Picagens e peças de transformação: tecido estanque.
Opções
Consulte-nos para mais informações sobre:
- Outros caudais de ar.
- Outros formatos possíveis.
- Outras cores possíveis (conforme a quantidade encomendada).
- Picagem na parte de cima, curvas, tês, etc..
- Conduta de comprimento elevado: entregue em várias partes, com junção de velcro.
- Tecido antieletricidade estática (versão F e I).
- Tecido antibacteriano para a indústria agroalimentar.
- Tecido M1 em poliéster reciclado (ecológico).
Acondicionamento
- Vendido à unidade.
PRINCÍPIO DE FUNCIONAMENTO

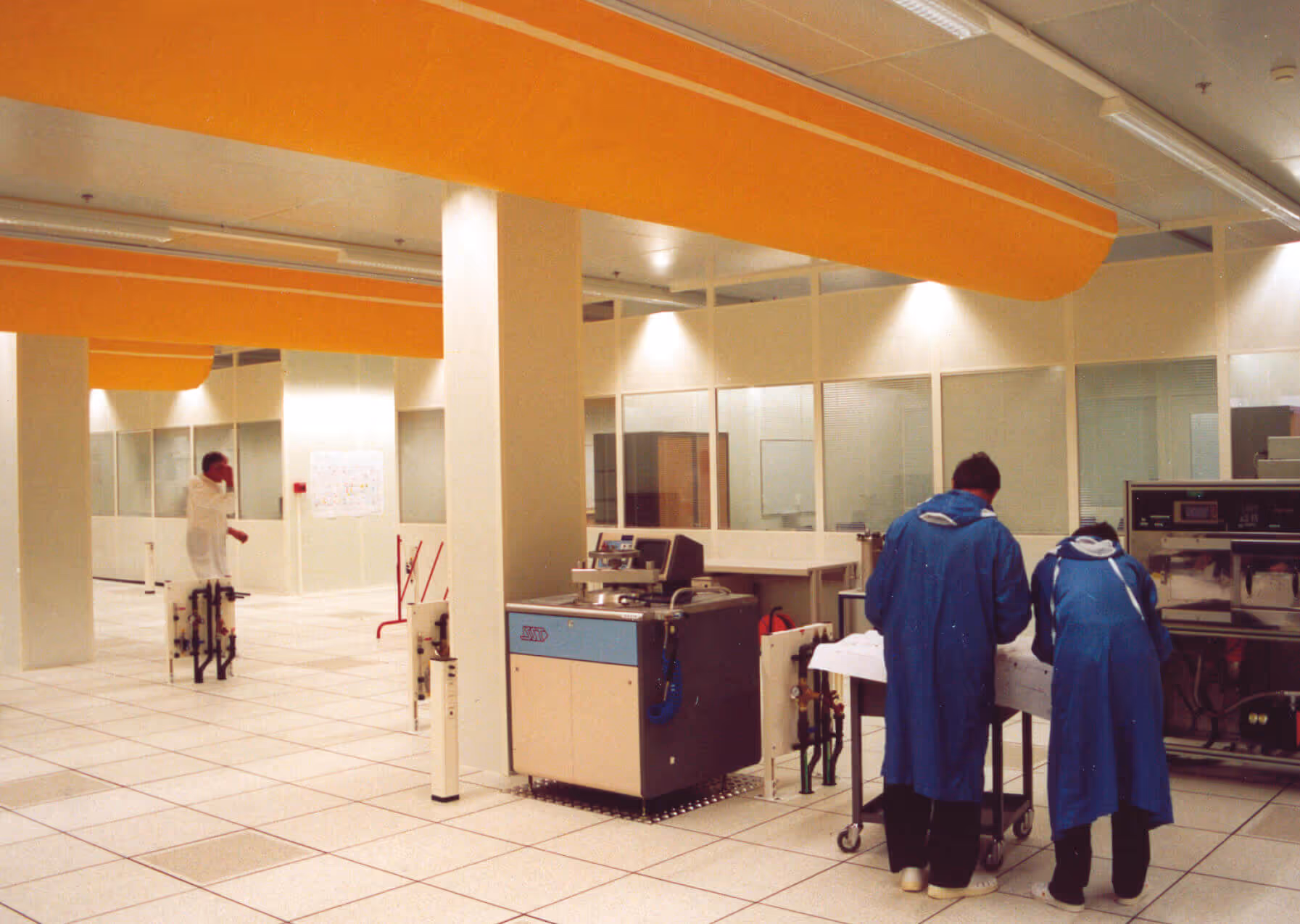

Textil’Air® P:
- Difusão de ar frio a baixa velocidade.
- Estas condutas difundem o caudal de ar na totalidade ou em parte da sua superfície.
- Velocidade de insuflação muito reduzida (de 0,1 até 0,8 m/s) e indução diminuta não provocando, assim, correntes de ar e, consequentemente, a sensação de desconforto.

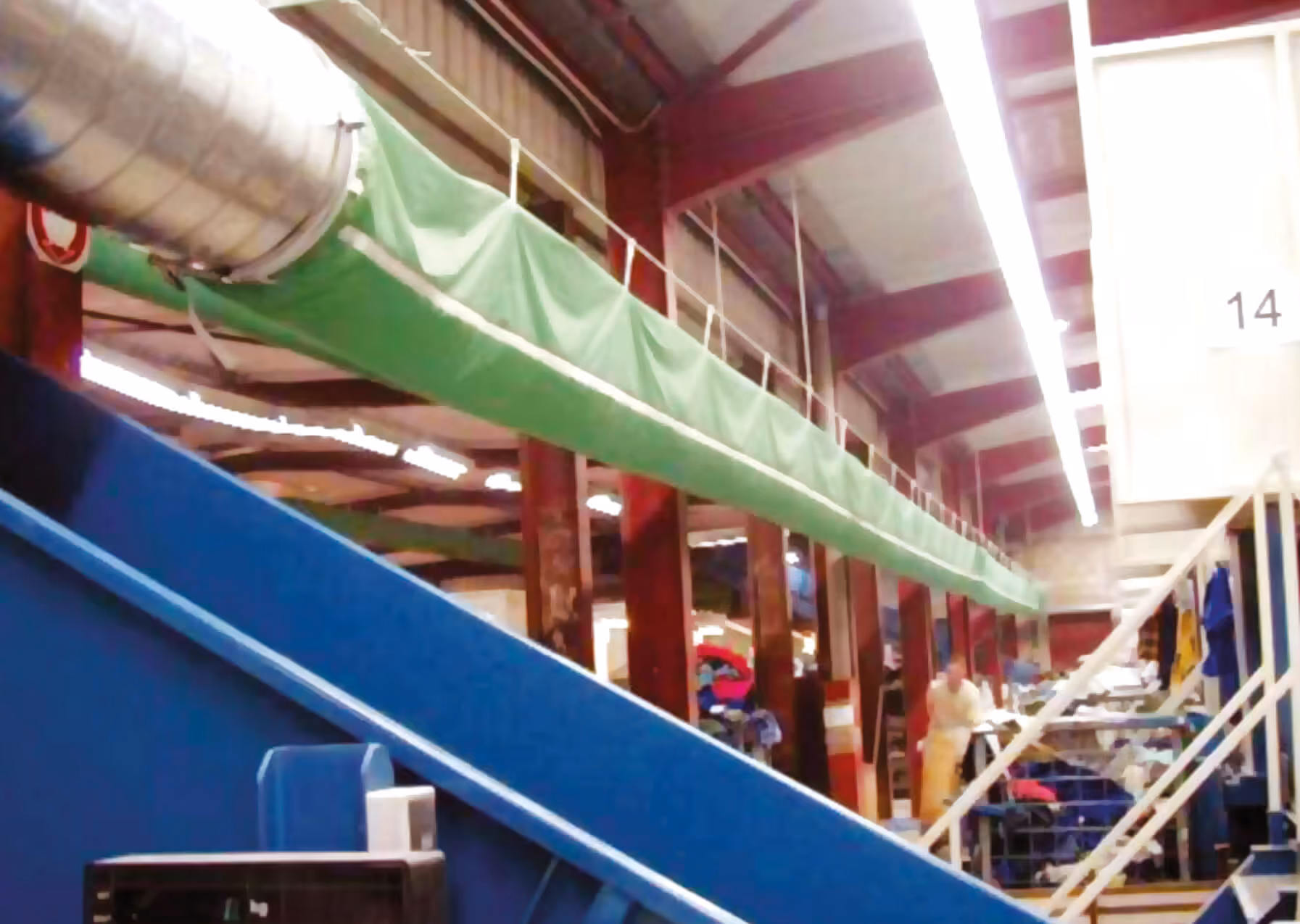

Textil’Air® F:
- Difusão de ar frio ou quente por mistura.
- Este tipo de condutas difunde o caudal de ar através de fendas localizadas no comprimento da conduta e segundo um ângulo previamente definido.

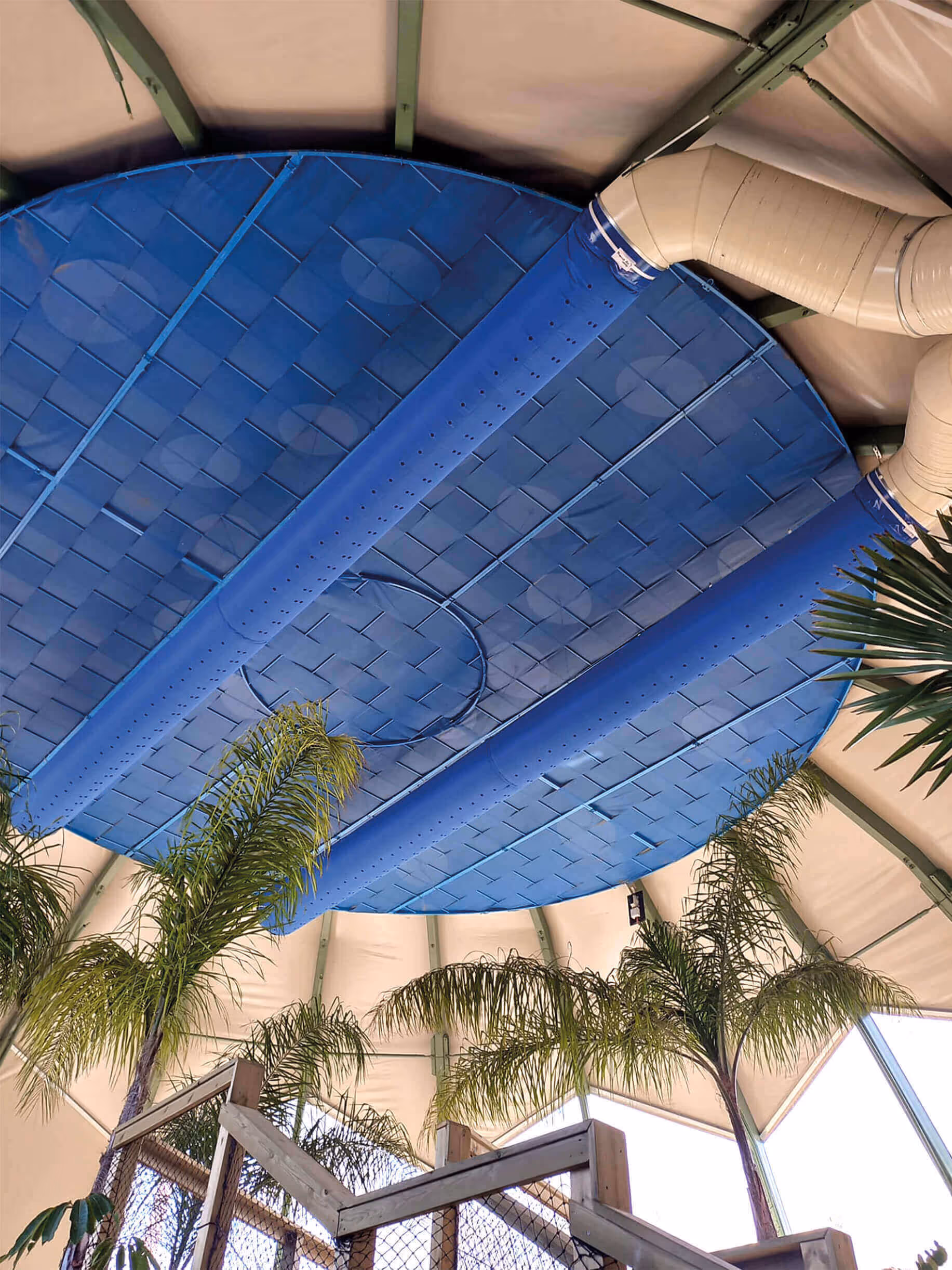

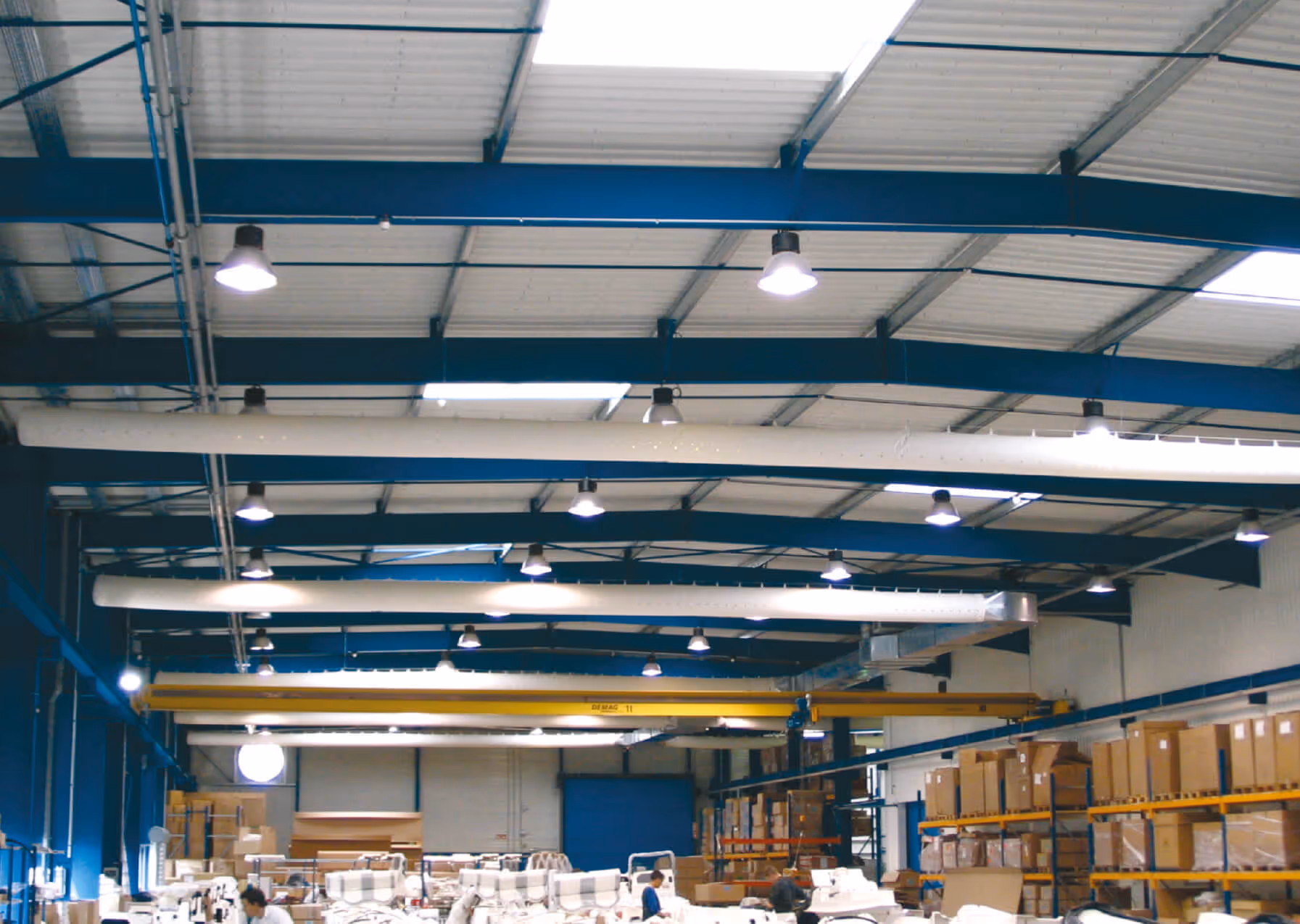

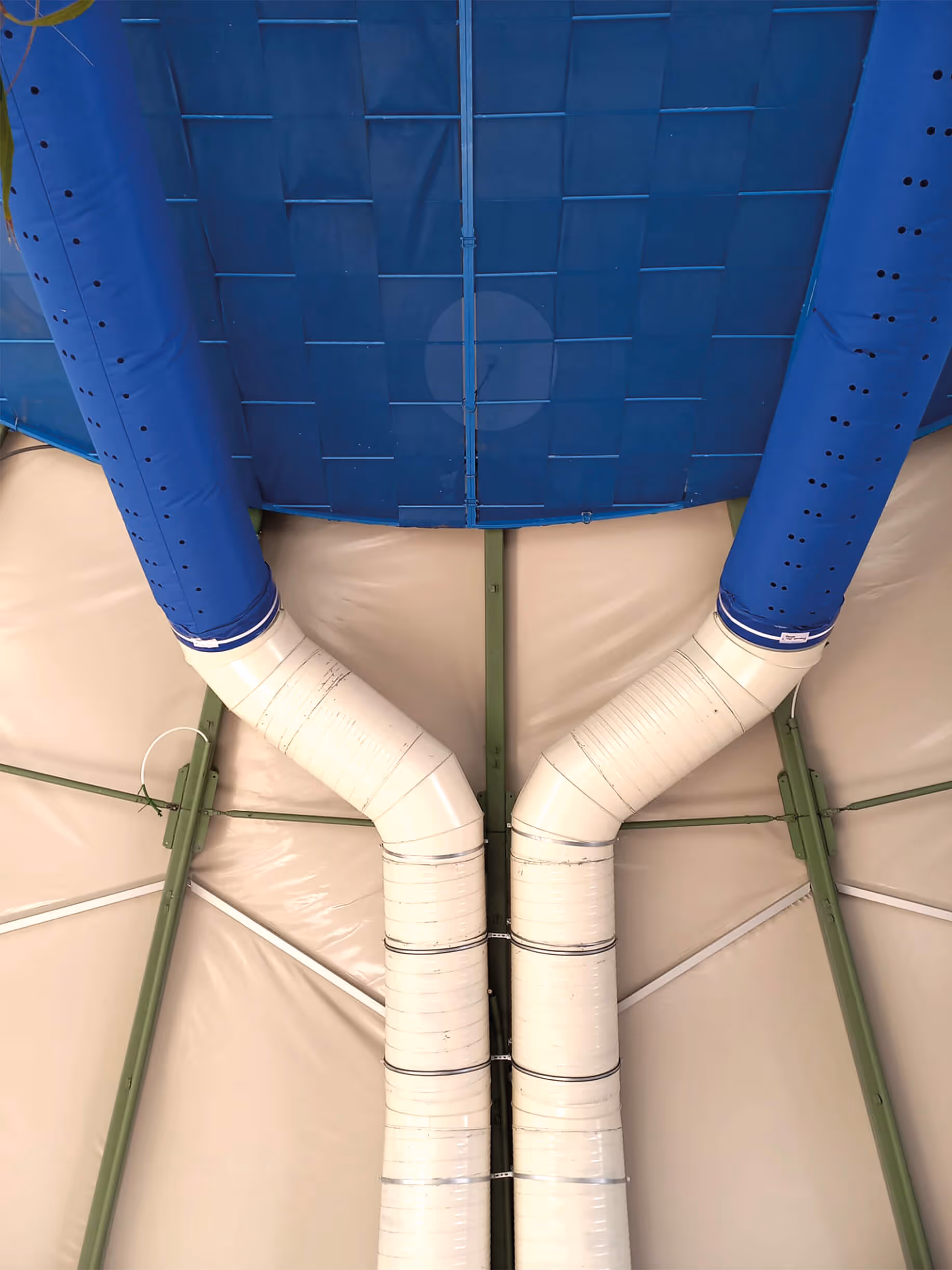

Textil’Air® I:
- Difusão de alta indução em aquecimento e arrefecimento.
- Este tipo de condutas é caracterizado pelas perfurações estudadas caso a caso, em função do objetivo a atingir.
- A indução consiste na utilização do ar insuflado de forma a colocar em movimento todo o ar ambiente a uma velocidade muito baixa.
- Assim, obtém-se a homogeneidade das temperaturas e evita-se a estratificação.
- O desempenho e o preço tornam esta solução muito competitiva.
LIMITES DE UTILIZAÇÃO
Textil’Air® P:
- Altura máxima de instalação: 4 m em nivelamento inferior.
- Utilização exclusiva para arrefecimento.
- Temperatura mínima: - 20° C Pressão estática necessária: 150 Pa em entrada de conduta.
- Em ambientes com emissões de poluentes de gordura, será necessário instalar filtragem a montante (G4 + F7).
- Indisponível na versão com tecido de vidro A2.
![](https://cdn.prod.website-files.com/61701d325c3b0c755d8d805a/61a639352a8ed35b21d855e3_TextilAir-limites-utilizacao-1.png)
Textil’Air® F:
- Altura máxima de instalação: 8 m (aquecimento e arrefecimento).
- Temperatura mínima: - 20° C.
- Temperatura máxima: 50º C.
- Pressão estática necessária:
- 150 Pa em conduta de poliéster.
- 200 Pa em conduta de PVC.
- 250 Pa em conduta de tecido de vidro.
![](https://cdn.prod.website-files.com/61701d325c3b0c755d8d805a/61a63952fe9af2bf8bceadd3_TextilAir-limites-utilizacao-2.png)
Textil’Air® I:
- Altura máxima de instalação: 10 m em nivelamento inferior (consulte-nos para alturas superiores).
- Temperatura mínima: - 20° C.
- Temperatura máxima: 50º C.
- Pressão estática necessária:
- 150 Pa em conduta de poliéster.
- 200 Pa em conduta de PVC.
- 250 Pa em conduta de tecido de vidro.
- Prever um arranque progressivo da instalação nos tecidos A2.
![](https://cdn.prod.website-files.com/61701d325c3b0c755d8d805a/61a63a3b89b1ef74a9350365_TextilAir-limites-utilizacao-3.png)
SUSPENSÃO
Condutas circulares (todos os modelos):
![](https://cdn.prod.website-files.com/61701d325c3b0c755d8d805a/61a63c36613075049cb9de73_TextilAir-suspensao.png)
Condutas semicirculares (todos os modelos):
- Perfil duplo em PVC.
OPERAÇÕES PRÉVIAS
- É recomendável que sejam instalados no início da rede: 1 filtro de classe mínima F6 (norma EN 779).
- 1 registo motorizado para pressurização progressiva da conduta têxtil.
LIGAÇÃO
- A extremidade das condutas têxteis é extremamente alargada para que possa ser instalada numa ligação metálica do mesmo diâmetro.
- Exemplo: uma conduta de difusão em tecido de Ø 500 é instalada numa conduta cilíndrica em chapa de Ø 500.
CONDUTA CIRCULAR, DUPLA SUSPENSÃO POR CABO
![](https://cdn.prod.website-files.com/61701d325c3b0c755d8d805a/61a63aa9c5e4ff0dffd9c93d_TextilAir-montagem-1.png)
CONDUTA CIRCULAR
Suspensão simples em calha com roldana
![](https://cdn.prod.website-files.com/61701d325c3b0c755d8d805a/61a63ad189b1ef8506350bf1_TextilAir-montagem-2.png)
Suspensão simples em calha com varão
![](https://cdn.prod.website-files.com/61701d325c3b0c755d8d805a/61a63b10f91aa035948201ec_TextilAir-montagem-3.png)
CONDUTA SEMICIRCULAR
Suspensão dupla em perfil PVC
![](https://cdn.prod.website-files.com/61701d325c3b0c755d8d805a/61a63b6931e6ded42a818376_TextilAir-montagem-4.png)
MANUTENÇÃO DAS CONDUTAS TÊXTEIS EM POLIÉSTER
- As condutas têxteis são laváveis seguindo um conjunto de procedimentos específicos.
- Por favor consulte-nos para mais informações.
SELEÇÃO DAS CONDUTAS

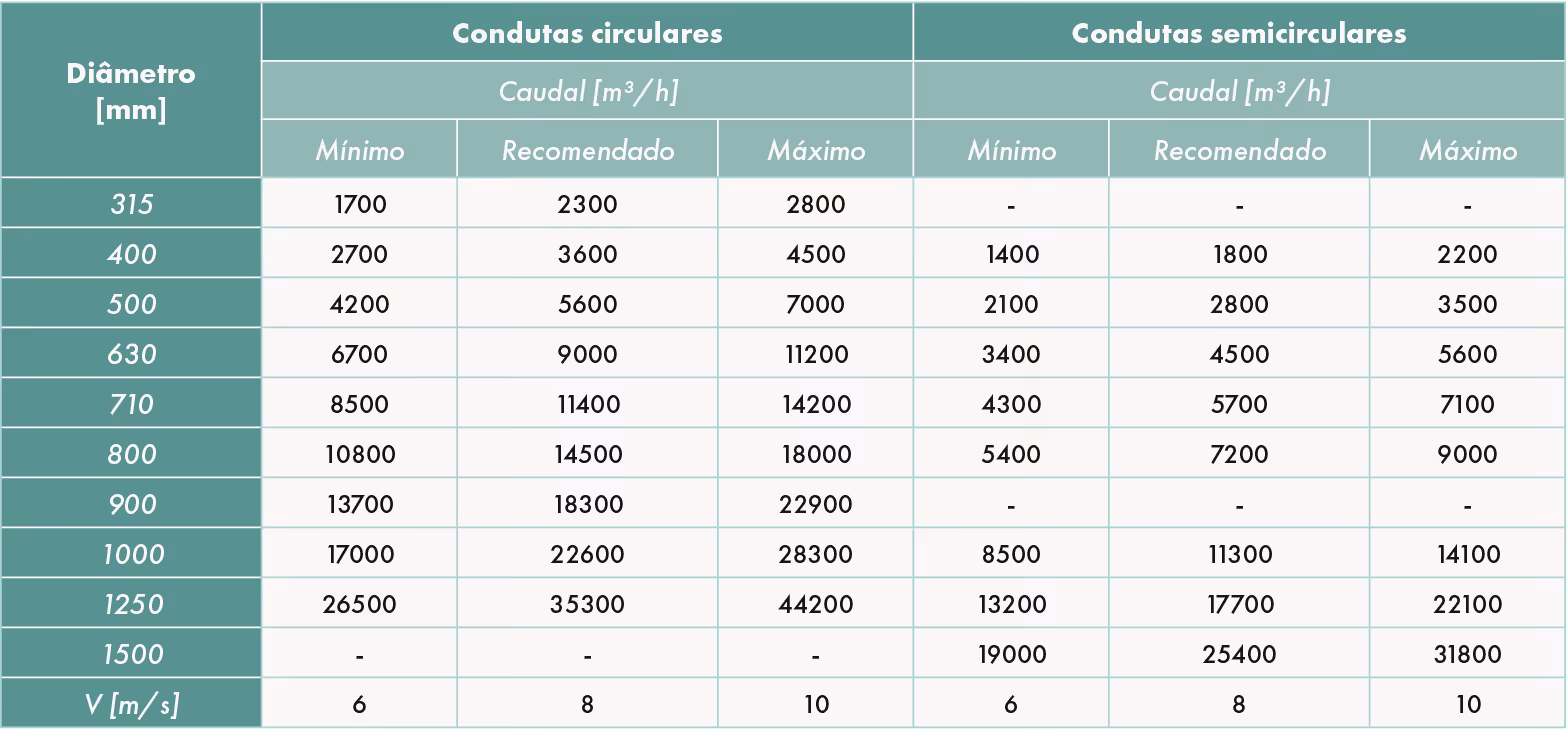

Textil’Air® P e F
![](https://cdn.prod.website-files.com/61701d325c3b0c755d8d805a/61a63c0d29ab15cd08f552ad_TextilAir-selecao-1.png)

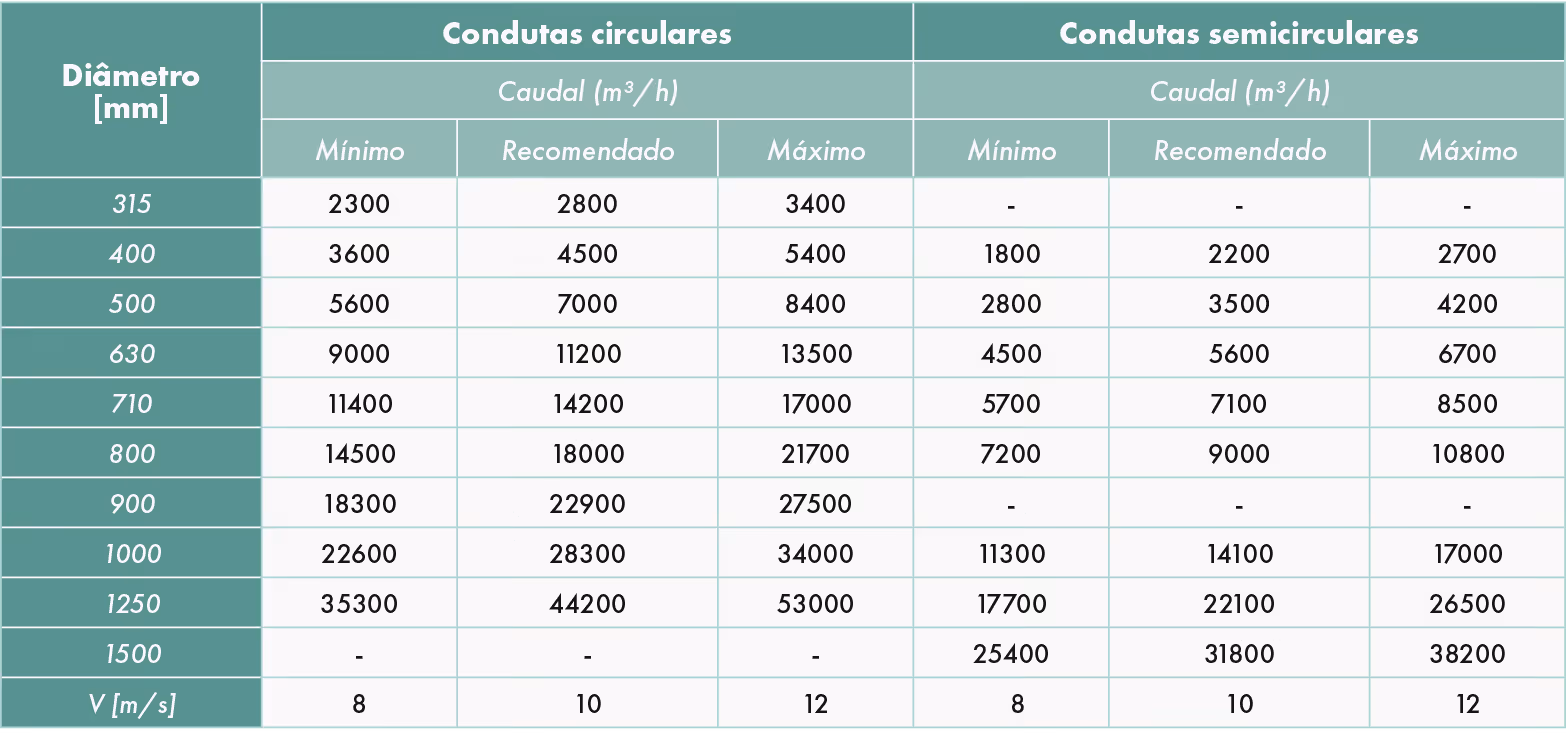

Textil’Air I
![](https://cdn.prod.website-files.com/61701d325c3b0c755d8d805a/61a63c223c98a747d49c16e4_TextilAir-selecao-2.png)
