Textil'Air®
gama de conductos textiles: porosos (P), hendidos (F) e inducción (I)
Este es un texto dentro de un bloque div.
Ventajas
Difusión a baja velocidad: precisión y comodidad.
Higiene total de la red (conducto lavable a máquina).
Rapidez y facilidad de instalación.
Ligereza: posibilidad de suspensión en estructuras ligeras.
Modelo P: ideal para espacios con volumen reducido.
Modelo F: difusión de medio a largo alcance; uso en calefacción y refrigeración.
Modelo I: homogeneización de las temperaturas; evita el riesgo de condensación; no obstruye el conducto; reduce la influencia del ΔT en la insuflación.
No se ha encontrado ningún artículo.
DESCRIPCIÓN TÉCNICA
GAMA
- Disponible en 3 modelos: conducto poroso (P), hendidura (F) e inducción (I), en formatos circular, semicircular o de un cuarto de círculo.
- Dimensiones límite de fabricación: son posibles todos los diámetros de 160 a 1600 mm.
- Telas disponibles: poliéster (no resistentes al fuego ni M1), ligeras y lavables, para todos los modelos.
- Los modelos F e I se pueden fabricar, también en PVC (sin clasificar o M1) para una alta resistencia y estanqueidad, o en tela de vidrio (A2), para la clasificación ErP contra incendios.
- Color estándar: gris para todos los modelos.
- Caudales indicativos de 1700 m³/h a 53000 m³/h (tablas de selección).
DESIGNACIÓN
APLICACIÓN/USO
Versión P:
- Refrigeración de espacios con requisitos de homogeneidad de la difusión del aire: procesos y personas.
- Difusión de aire frío a baja velocidad: industria agroalimentaria, salas limpias (clases 100000 y 10000), entre otras.
- Espacios de volumen reducido.
Versión F:
- Enfriamiento o calentamiento por mezcla: indicado para la electrónica, agroalimentaria, gráfica, grandes áreas comerciales, entre otras.
- Flujo de aire reducido en conductos largos.
- Enfriamiento o calentamiento de espacios de pie medio (<8 m): control de las tasas de insuflación, los rangos y las velocidades residuales.
Versión I:
- Refrigeración o calefacción por alta inducción: edificios con techos altos, grandes áreas comerciales, industria electrónica, gráfica, entre otros.
- Flujo de aire reducido en conductos largos.
CONSTRUCCIÓN/COMPOSICIÓN
Conducto - Textil'Air® P:
- Conducto que consiste en bandas de tela porosa (sección de difusión) sobre una superficie permeable, aplicadas a una tela no porosa.
Conducto - Textil'Air® F e I:
- Las dimensiones y posiciones de las grietas se determinan de acuerdo con las características de los espacios (dimensiones, temperatura ambiente y de inflación, planta derecha del edificio, presencia de personas).
Suspensiones:
- Suspensión simple o doble mediante cable galvanizado, acero inoxidable o mediante rieles de aluminio o PVC.
Otros componentes:
- Incluye cono de distribución y fondo de conducto.
- Correa de fijación para la conexión a un conducto de chapa metálica.
- Puntadas y piezas de procesamiento: tela impermeable.
OPCIONES
Póngase en contacto con nosotros para obtener más información sobre:
- Otros flujos de aire.
- Otros formatos posibles.
- Otros colores posibles (según la cantidad pedida).
- Hundimiento en la parte superior, curvas, dientes, etc.
- Conducto de gran longitud: se suministra en varias partes, con cierre de velcro.
- Tejido antiestático (versión F e I).
- Tejido antibacteriano para la industria agroalimentaria.
- Tejido M1 de poliéster reciclado (ecológico).
EMBALAJE
- Vendido por unidad.
DIMENSIONES
PRINCIPIO DE FUNCIONAMIENTO
Textil'Air® P:
- Difusión del aire frío a baja velocidad.
- Estos conductos difunden el flujo de aire en toda o parte de su superficie.
- La velocidad de inflado es muy baja (de 0,1 a 0,8 m/s) y la inducción es mínima, por lo que no provoca corrientes de aire y, en consecuencia, sensación de malestar.
Textile'Air® F:
- Difusión de aire frío o caliente mediante mezcla.
- Este tipo de conducto difunde el flujo de aire a través de rendijas ubicadas a lo largo del conducto y en un ángulo predeterminado.
Textile'Air® I:
- Alta difusión por inducción en calefacción y refrigeración.
- Este tipo de conductos se caracteriza por las perforaciones estudiadas caso por caso, en función del objetivo a conseguir.
- La inducción consiste en el uso del aire soplado de tal manera que se pone en movimiento todo el aire ambiente a una velocidad muy baja.
- De este modo, se obtiene la homogeneidad de las temperaturas y se evita la estratificación.
- El rendimiento y el precio hacen que esta solución sea muy competitiva.
LÍMITES DE USO
Textil'Air® P:
- Altura máxima de instalación: 4 m en el nivel inferior.
- Úselo solo para enfriar.
- Temperatura mínima: - 20° C Presión estática requerida: 150 Pa en la entrada de la tubería.
- En entornos con emisiones de grasas contaminantes, será necesario instalar un filtrado aguas arriba (G4 + F7).
- No disponible en la versión de tela de vidrio A2.
Textile'Air® F:
- Altura máxima de instalación: 8 m (calefacción y refrigeración).
- Temperatura mínima: - 20° C.
- Temperatura máxima: 50º C.
- Presión estática requerida:
- 150 Pa en conducto de poliéster.
- 200 Pa en tubo de PVC.
- 250 Pa en conducto de tela de vidrio.
Textile'Air® I:
- Altura máxima de instalación: 10 m en el nivel inferior (consúltenos para alturas más altas).
- Temperatura mínima: - 20° C.
- Temperatura máxima: 50º C.
- Presión estática requerida:
- 150 Pa en conducto de poliéster.
- 200 Pa en tubo de PVC.
- 250 Pa en conducto de tela de vidrio.
- Prevea un inicio progresivo de la instalación en tejidos A2.

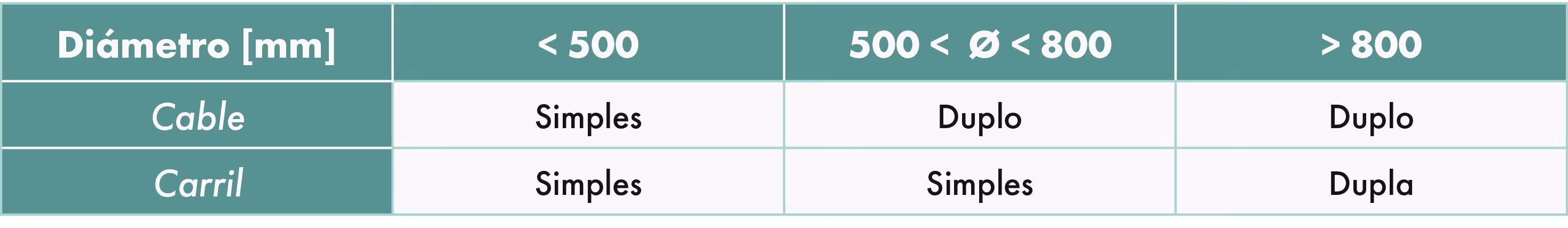

SUSPENSIÓN
Conductos circulares (todos los modelos):
Conductos semicirculares (todos los modelos):
- Doble perfil en PVC.
SELECCIÓN
SELECCIÓN DE CONDUCTOS
Textil'Air® P y F

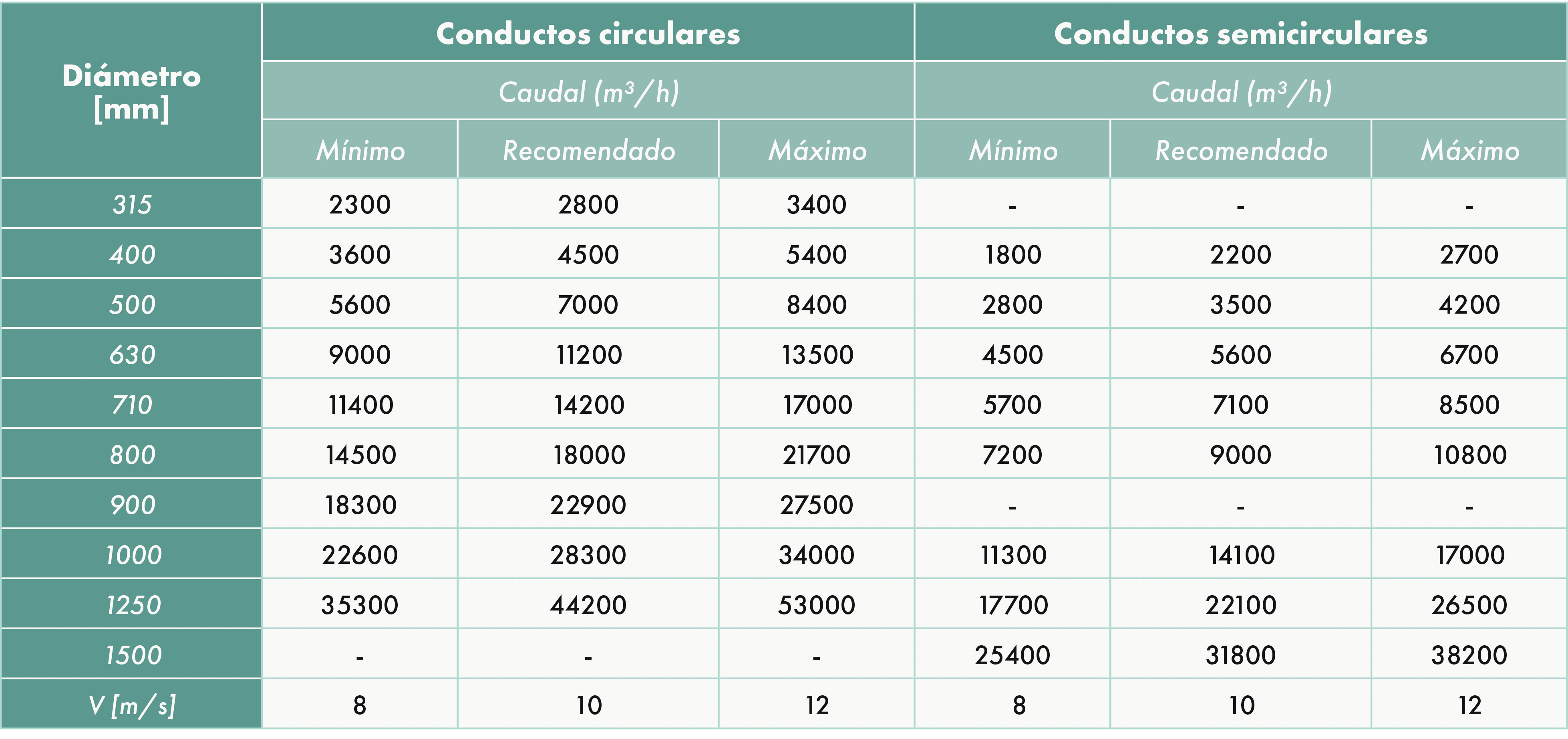

Textil'Air I
INSTALACIÓN
OPERACIONES ANTERIORES
- Se recomienda instalar 1 filtro de clase mínima F6 (norma EN 779) al principio de la red.
- 1 registro motorizado para la presurización progresiva del conducto textil.
CONEXIÓN
- El extremo de los conductos textiles es extremadamente ancho, por lo que se puede instalar en una conexión metálica del mismo diámetro.
- Ejemplo: se instala un conducto de difusión textil de Ø 500 en un conducto cilíndrico de chapa de Ø 500.
CONDUCTO CIRCULAR, SUSPENSIÓN DE DOBLE CABLE
(2) - Cables
(3) - Mosquetón
(4) - Brida
(5) - Camilla
(6) - No incluido - placa anular
(7) - No se suministra - férula de chapa
(8) - Cuello reforzado y correa de cierre
(9) - Conducto de difusión textil
CONDUCTO CIRCULAR
Suspensión de vía única con polea
(2) - Rodillo
(3) - Mosquetón
(4) - Conducto de difusión textil
Suspensión monorraíl con varilla
(2) - Barra de suspensión
(3) - Textil para la difusión de confusiones
CONDUCTO SEMICIRCULAR
Doble suspensión en perfil de PVC
(2) - Barra de suspensión
(3) - Conducto de difusión textil
MANTENIMIENTO DE CONDUCTOS TEXTILES DE POLIÉSTER
- Los conductos textiles se pueden lavar siguiendo una serie de procedimientos específicos.
- Póngase en contacto con nosotros para obtener más información.
