Tetra®

hotte motorizada certificada 400º C / 1h

This is some text inside of a div block.

Vantagens

Hotte motorizada certificada 400º C / 1h.
Redução do espaço necessário: ventilador diretamente integrado no pleno da hotte.
Construção da hotte em conformidade com a norma europeia EN 16282‑2.
Equipada com filtros para-chamas de alta proteção (certificação DIN 18869-7
e em conformidade à EN 16282-2).
Facilidade de instalação: solução Plug & Play.
Entregue com cabo resistente às altas temperaturas com 1 m de comprimento.

No items found.

DESCRIÇÃO TÉCNICA

GAMA

Versões:

Sem viseira.
Com viseira e faces laterais.
Com sistema de compensação.
Com fluxo de ar injetado.
Com fluxo de ar injetado associado à compensação.

Dimensões:

Altura da viseira: 600 mm.
Comprimento para hotte sem viseira: de 1000 até 3000 mm.
Comprimento para restantes versões: de 1100 até 3100 mm.
Profundidade (hottes parietais): de 1100 até 1500 mm.

Motores disponíveis:

Ventilador de 225 / 0,55 kW.
Ventilador de 250 / 1,10 kW.

Equipamentos de base:

Filtro de choques pára-chamas.
Luminárias LED resistentes a altas temperaturas.
Cabo de segurança contra incêndios CR1.

DESIGNAÇÃO

APLICAÇÃO / UTILIZAÇÃO

Extração de poluentes e fumos em cozinhas profissionais.
Pode ser instalado em cozinhas com necessidade de desenfumagem e com pouco espaço de instalação disponível para ventilador externo (cobertura ou teto falso).

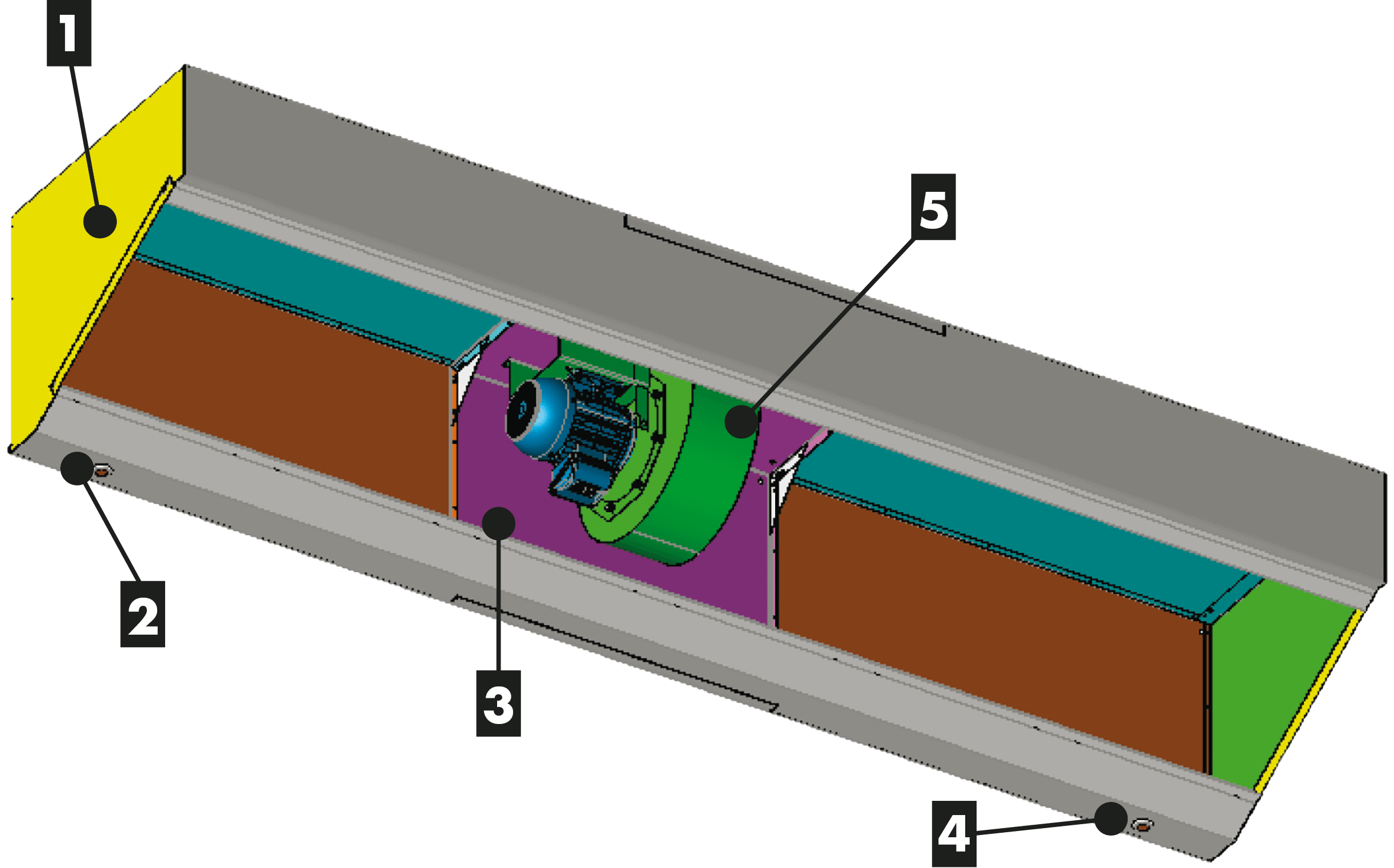

CONSTRUÇÃO / COMPOSIÇÃO

1) Construção totalmente em inox escovado, espessura 10/10e; 2) Soldadura contínua na parte inferior da hotte e na parte frontal para assegurar a resistência da estrutura; 3) Compartimento do ventilador em inox escovado, espessura 20/10e; 4) Sistema de purga entregue montado; 5) Ventilador 400º C / 1h integrado na hotte

OPÇÕES

Dimensões à medida.
Hotte compatível com o sistema de extinção de incêndios em cozinhas profissionais Pyrosafe® Pro.

ACONDICIONAMENTO

Vendido à unidade.
Fornecido em paletes de madeira, com embalagem otimizada contra choques durante o transporte.
Remoção fácil das películas protetoras aplicadas às peças de aço inoxidável após conclusão da obra.

DIMENSÕES

CONFORMIDADE

Hotte soldada em conformidade à norma EN 16282-2.
Filtros de choque para-chamas em conformidade à norma EN 16282-6.

‍

CLASSIFICAÇÃO AO FOGO

Hotte com certificação 400º C / 1 hora.
Avaliação de laboratório n.º EFR-16-00813.
Foi desenvolvido e aplicado um protocolo de teste em parceria com um laboratório com o objetivo de certificar a hotte Tetra® para funcionamento em 400° C / 1 hora.
Esta certificação permite instalar a hotte motorizada em cozinhas abertas de grandes dimensões, que deverão estar equipadas com um ventilador de extração com classificação ao fogo para evacuação de fumos (desenfumagem).

‍

COMPOSIÇÃO DA HOTTE

‍

ATRAVANCAMENTOS

Hotte sem viseira

Vista frontal

1) De 1000 até 3000 mm; Dimensões em mm.

‍

Vista de perfil

‍

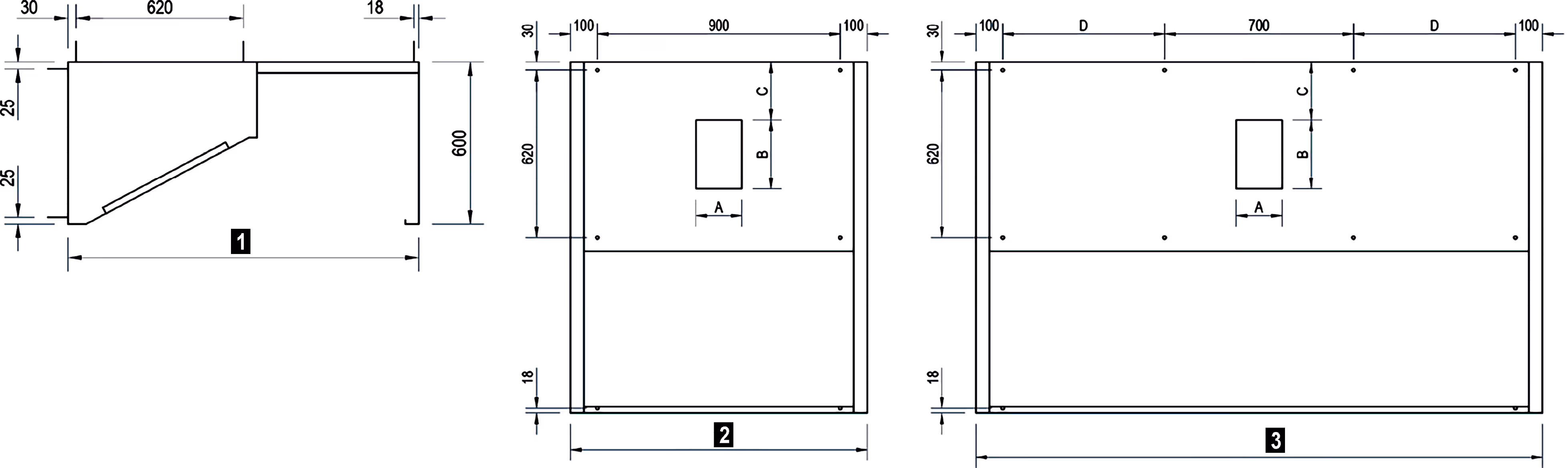

Hotte com viseira e faces laterais

1) Profundidade; 2) Módulo 1100; 3) Módulo 1600 a 3100; Dimensões em mm.

‍

Eixo

‍

Ventilador

SELEÇÃO

CURVA DE DESEMPENHO DO VENTILADOR

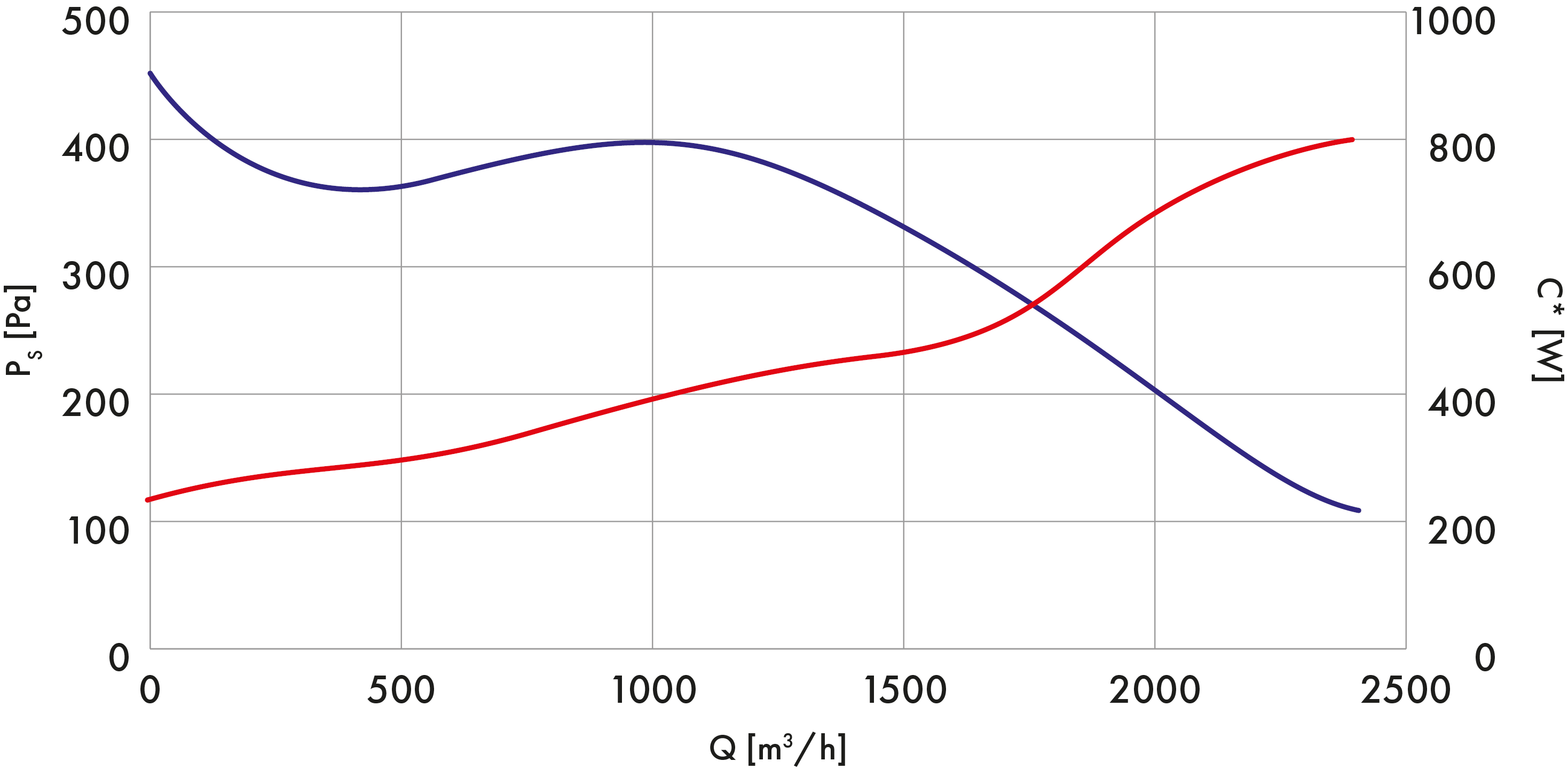

Modelo 225

*C) Consumo; Curva azul: pressão estática em Pa; Curva vermelha: consumo em W

‍

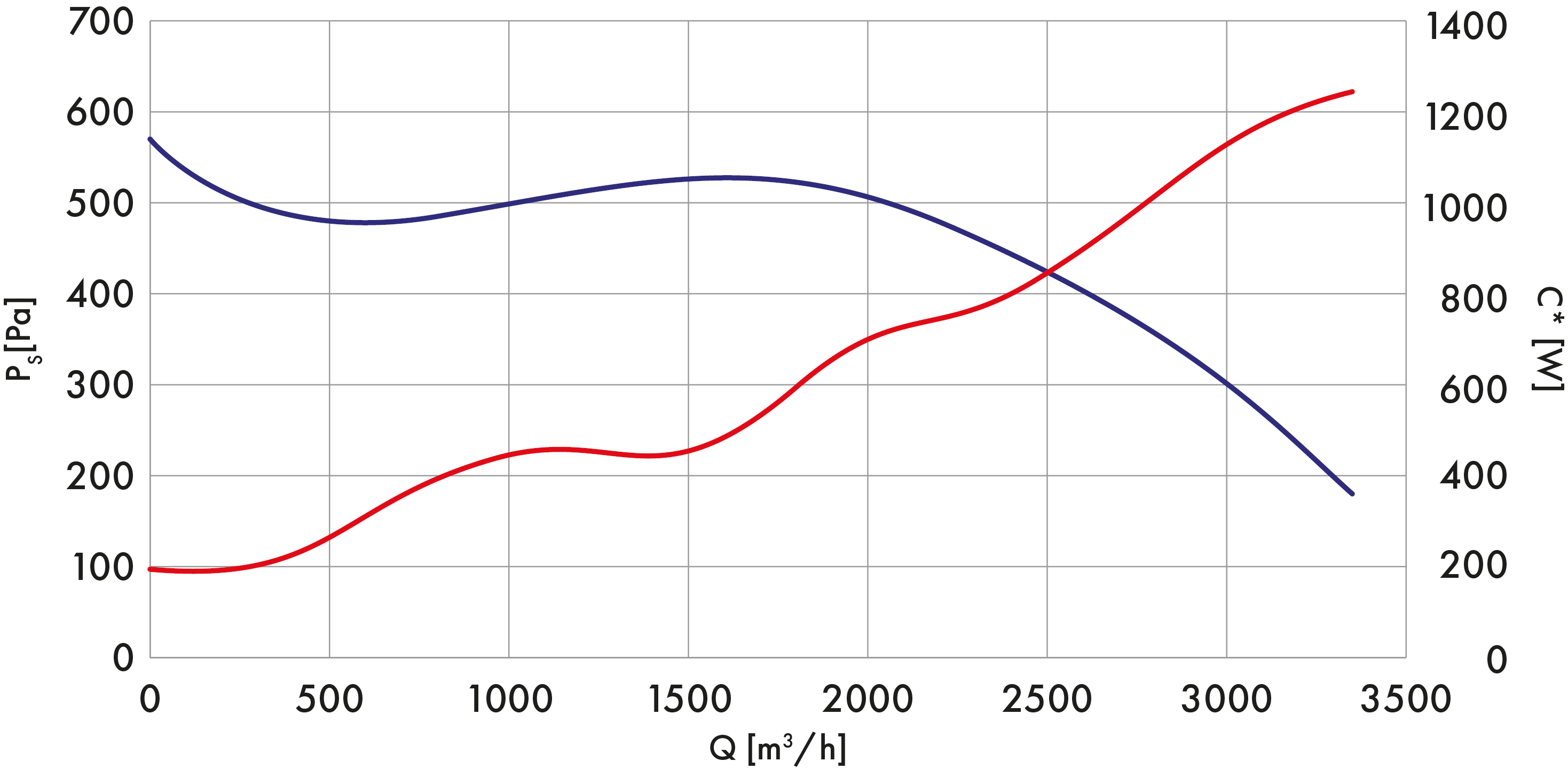

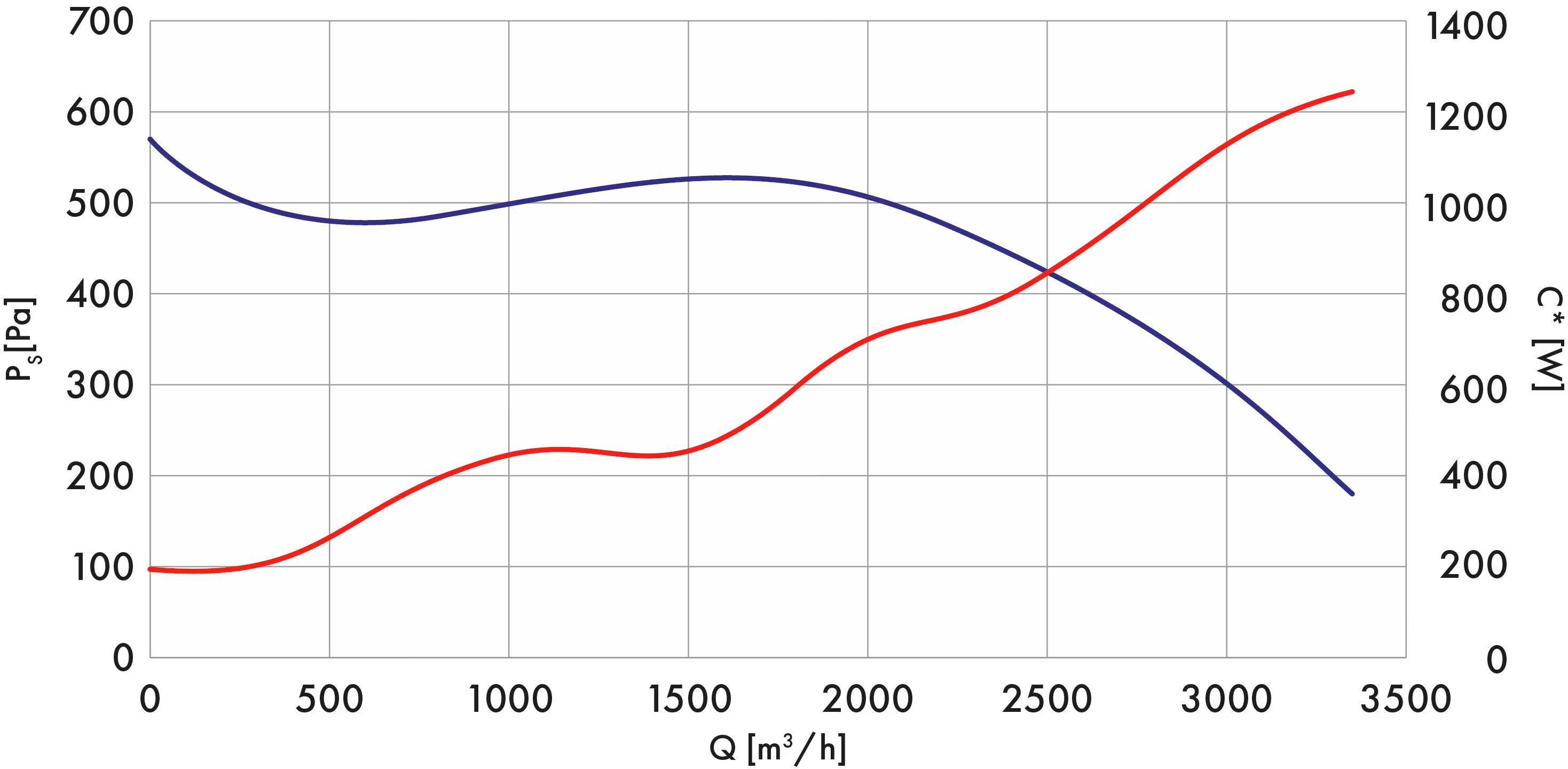

Modelo 250

‍

As curvas de seleção aqui apresentadas são indicativas e poderão passar por alterações de acordo com a evolução da gama France Air: por favor consulte-nos para mais informações.

‍

ESPECIFICAÇÕES DO MOTOR

Alimentação trifásica 230 / 400 V ~ 50 Hz, IP 55.
Ventilador de 225 / 0,55 kW:
- Caudal máximo: 2600 m³/h.
- 250 Pa de pressão disponível a 2000 m³/h.
Ventilador de 250 / 1,1 kW:
- Caudal máximo: 3600 m³/h.
- 250 Pa de pressão disponível a 3200 m³/h.
