Tetra®

campana motorizada certificada 400º C/1h

Este es un texto dentro de un bloque div.

Ventajas

Campana motorizada certificada 400º C/1h.
Reducción del espacio requerido: ventilador integrado directamente en la campana.
Construcción de la campana de acuerdo con la norma europea EN 16282-2.
Equipado con filtros de llama de alta protección (certificación DIN 18869-7) y de acuerdo con la norma EN 16282-2).
Facilidad de instalación: solución Plug & Play.
Se entrega con cable resistente a altas temperaturas de 1 m de longitud.

No se ha encontrado ningún artículo.

DESCRIPCIÓN TÉCNICA

GAMA

Versiones:

Sin visera.
Con visera y caras laterales.
Con sistema de compensación.
Con flujo de aire inyectado.
Con flujo de aire inyectado asociado a la compensación.

Dimensiones:

Altura de la visera: 600 mm.
Longitud de la capucha sin visera: de 1000 a 3000 mm.
Longitud para otras versiones: de 1100 a 3100 mm.
Profundidad (capuchas parietales): de 1100 a 1500 mm.

Motores disponibles:

Ventilador de 225/ 0,55 kW
Ventilador de 250/ 1,10 kW

Equipamiento básico:

Filtro de choque parallamas.
Luminarias LED resistentes a altas temperaturas.
Cable de seguridad contra incendios CR1.

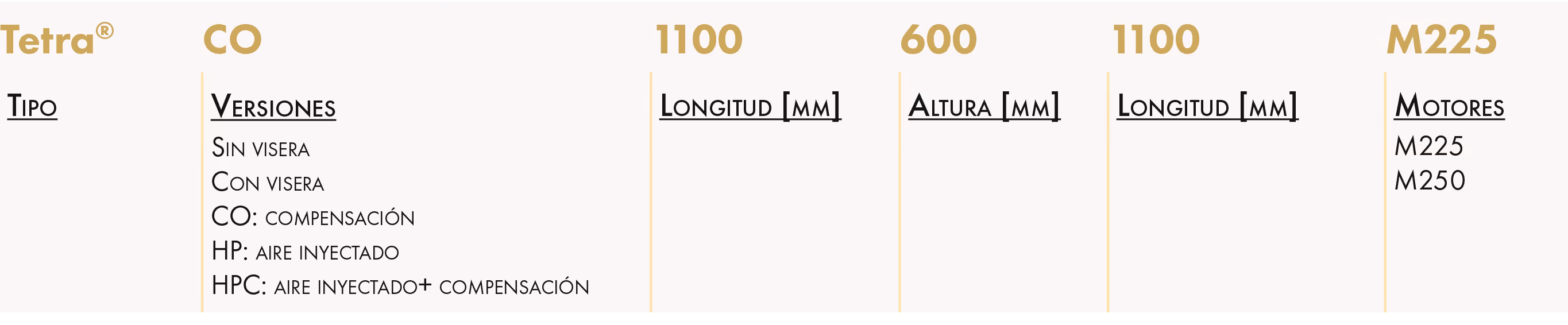

DESIGNACIÓN

APLICACIÓN/USO

Extracción de contaminantes y humos en cocinas profesionales.
Se puede instalar en cocinas con la necesidad de eliminar el humo y con poco espacio de instalación disponible para un ventilador externo (techo o falso techo).

CONSTRUCCIÓN/COMPOSICIÓN

1) Construcción completamente en acero inoxidable cepillado, espesor 10/10e; 2) Soldadura continua en la parte inferior del capó y en la parte frontal para garantizar la resistencia de la estructura; 3) Compartimento del ventilador en acero inoxidable cepillado, grosor 20/10e; 4) El sistema de purga se entrega montado; 5) Ventilador 400° C/1h integrado en la campana

OPCIONES

Dimensiones personalizadas.
Campana compatible con el sistema de extinción de incendios de cocinas profesionales Pyrosafe® Pro.

EMBALAJE

Se vende por unidad.
Se suministra en palets de madera, con un embalaje optimizado contra los golpes durante el transporte.
Fácil extracción de las películas protectoras aplicadas a las piezas de acero inoxidable una vez finalizada la obra.

DIMENSIONES

CONFORMIDAD

Campana soldada de acuerdo con la norma EN 16282-2.
Filtros de choque contra llamas de acuerdo con la norma EN 16282-6.

‍

CLASIFICACIÓN DE INCENDIOS

Campana con certificación 400º C/1 hora.
Evaluación de laboratorio no. EFR-16-00813.
Se desarrolló y aplicó un protocolo de prueba en colaboración con un laboratorio para certificar el funcionamiento de la campana Tetra® a 400 °C/1 hora.
Esta certificación permite instalar la campana motorizada en cocinas grandes y abiertas, que deben estar equipadas con un ventilador de extracción con clasificación de resistencia al fuego para la evacuación del humo (eliminación de humo).

‍

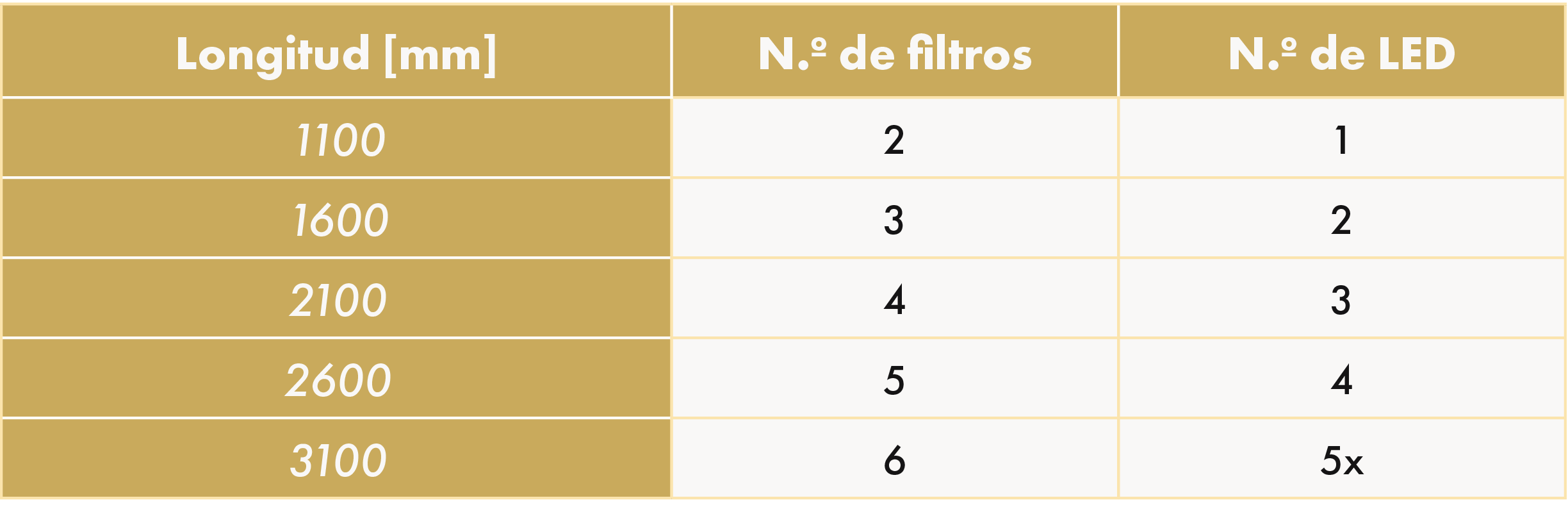

COMPOSICIÓN DE LA CAMPANA

‍

DIMENSIONES

Campana sin visera

Vista frontal

1) De 1000 a 3000 mm; Dimensiones en mm.

‍

Visualización del perfil

‍

Campana con visera y paneles laterales

1) Profundidad; 2) Módulo 1100; 3) Módulo 1600 a 3100; Dimensiones en mm.

‍

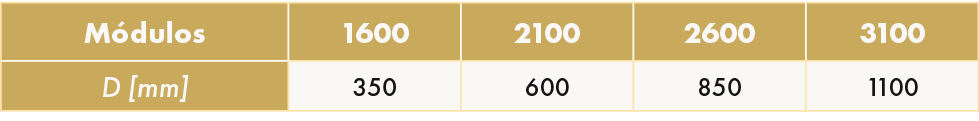

Eje

‍

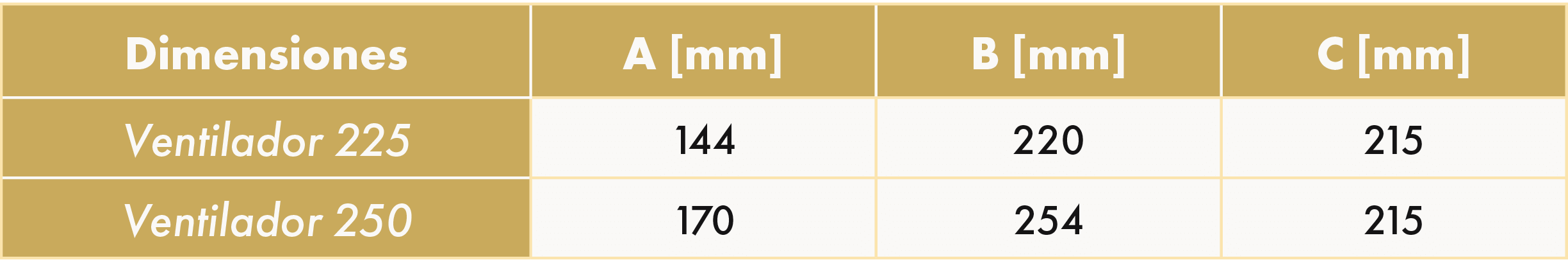

Ventilador

SELECCIÓN

CURVA DE RENDIMIENTO DEL VENTILADOR

Modelo 225

*C) Consumo; Curva azul: presión estática en Pa; Curva roja: consumo en W

‍

Modelo 250

‍

Las curvas de selección que se presentan aquí son indicativas y pueden sufrir cambios según la evolución de la gama France Air: consúltenos para obtener más información.

‍

ESPECIFICACIONES DEL MOTOR

Fuente de alimentación trifásica 230/400 V ~ 50 Hz, IP 55.
Ventilador de 225/ 0,55 kW:
- Caudal máximo: 2600 m³/h.
- 250 Pa de presión disponible a 2000 m³/h.
Ventilador de 250/ 1,1 kW:
- Caudal máximo: 3600 m³/h.
- 250 Pa de presión disponible a 3200 m³/h.
