Systair® Cirec REC
bateria de aquecimento elétrica retangular
Vantagens
Ideal para aplicação terminal.
Solução complementar indicada para caixas, Rectil’Air® ECM e Rectil’Air® ECM isolado.
Altura de picagem de 200 até 500 mm.
Potências: de 6 até 30 kW.
DESCRIÇÃO TÉCNICA
GAMA
DESIGNAÇÃO
APLICAÇÃO / UTILIZAÇÃO
- Bateria de aquecimento terminal retangular em pleno ou conduta Ideal como acessório de caixa de ventilação retangular EC do tipo: Rectil’Air® ECM e Rectil’Air® ECM isolado.
CONSTRUÇÃO / COMPOSIÇÃO
- Envolvente em aço galvanizado.
- 2 termóstatos de segurança: 1 de rearme automático: limite 60° C.
- 1 de rearme manual: limite 120° C.
- Alimentação elétrica: trifásico, 400 V.
- Regulador de potência não incluído: a selecionar como acessório.
Nota: o regulador assegura apenas a modulação da potência de saída e não a segurança em caso de sobreaquecimento da bateria (falta de caudal, etc.). - Ligação a condutas retangulares, aros normalizados com pré‑furação de fixação.
OPÇÕES
ACONDICIONAMENTO
- Vendido à unidade.
DIMENSÕES

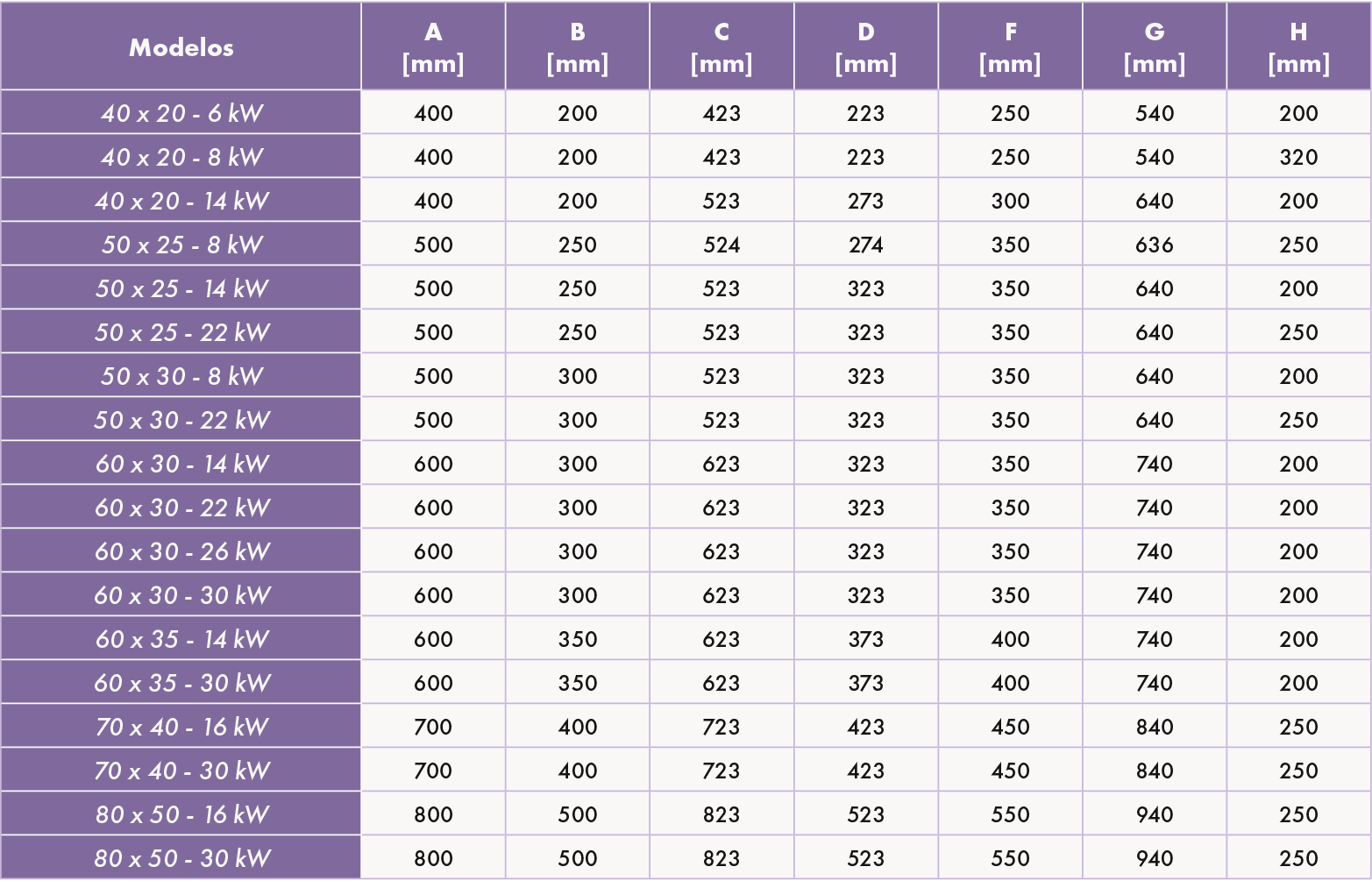

ATRAVANCAMENTOS E PESOS
LIMITES DE UTILIZAÇÃO
- Caudal de ar mínimo de funcionamento: 1,5 m/s.
- Será necessário um sistema de segurança:
- Quando o caudal mínimo não seja atingido.
- Para impedir o funcionamento da bateria na ausência de caudal de ar.
- Para assegurar uma fase de pós-ventilação suficiente. - A bateria Systair® Cirec REC terá que ser sempre montada no retorno do ventilador.
- Em caso de montagem a montante (para pré-aquecimento do ar) assegurar que a temperatura do ar de saída da bateria não exceda o limite admissível superior pelo ventilador ou da unidade de tratamento de ar.
- Aconselha-se pelo menos 1 m de espaço livre entre a saída do ventilador e a bateria para que o fluxo seja repartido de maneira homogénea na superfície do permutador.
- A instalação do filtro a montante da bateria permite limitar a sua colmatação (para mais informações consulte a ficha de produto Caixa C).

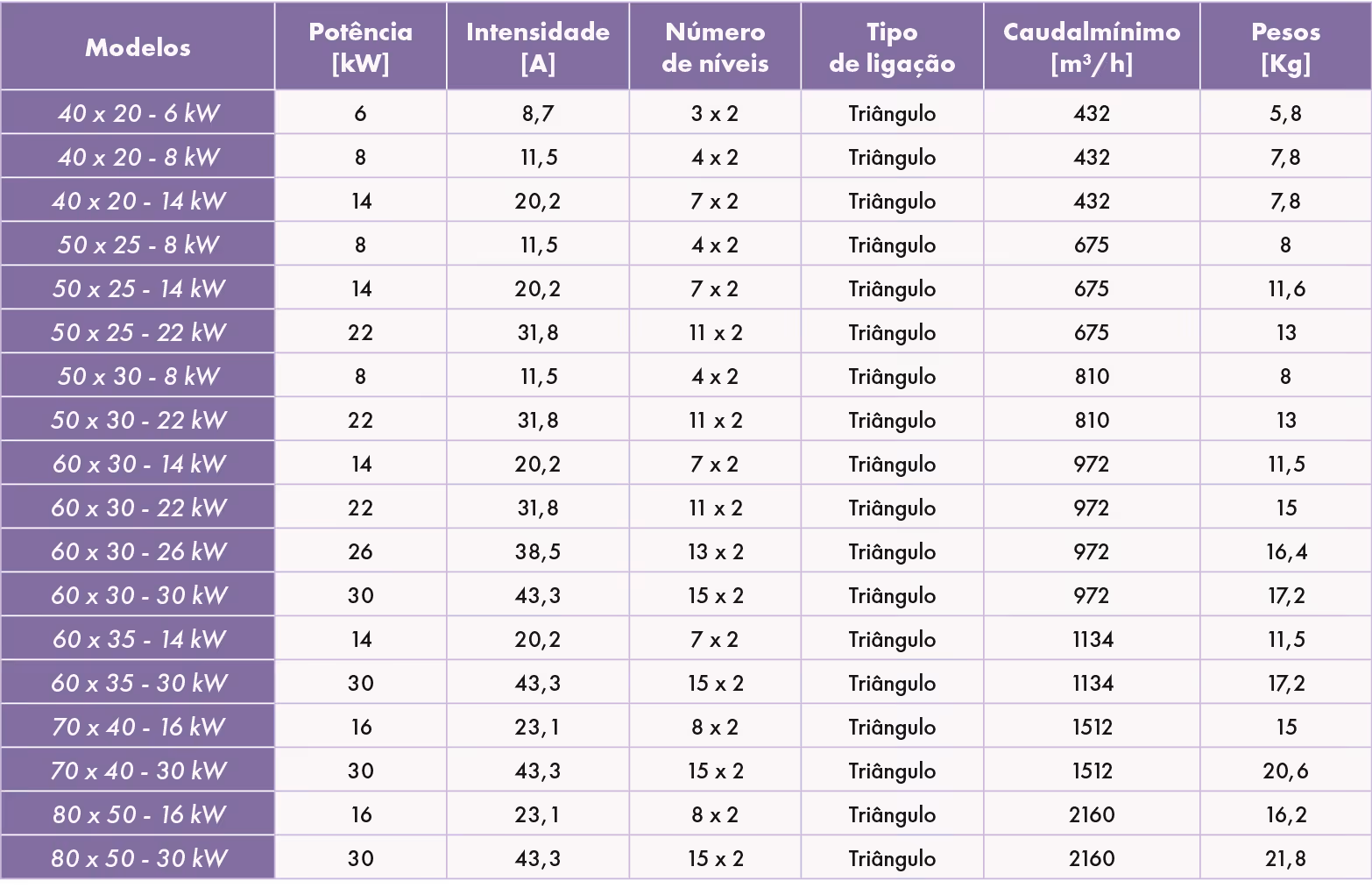

CARACTERÍSTICAS TÉCNICAS
REGULAÇÃO PARA SYSTAIR® CIREC
Termóstato multiníveis
- Permite comandar os diferentes níveis da bateria elétrica (apenas a partir de 2 circuitos em monofásica, 6 circuitos em trifásico).
A sonda de temperatura ambiente DB-CDP4 é constituída por:
- Uma sonda para a medição da temperatura.
- Um potenciómetro para a alteração dos valores de parametrização para medição e/ou um comando à distância quando ligada ao TME. Para bateria com potência superior a 25 kW.
Ligações elétricas
- A sonda e o potenciómetro podem ser utilizados independentemente.
SELEÇÃO
INSTALAÇÃO
ACESSÓRIOS
Regulador de potência
Regulador de potência (PI: Proporcional-Integral) trifásico para Systair® Cirec REC até 25 kW.
O regulador necessita de estar ligado a uma sonda do tipo CKT, CPT e CPTO (por favor consulte as tarifas desta solução).
Princípio de funcionamento:
A potência da bateria é controlada de 0 a 100% por um sinal de modulação de largura de impulsão. A parte eletrónica encontra‑se protegida numa caixa metálica IP 20, fornecida com um dissipador térmico com alhetas em alumínio no sinal de entrada: 0-10 V DC (entrada 0 V - saída 0%, entrada 10 V - saída 100%).
Sonda CKT
Sonda de conduta IP 55 para controlo da temperatura de insuflação.
Medição e de regulação entre 0° e 30° C.
Regula apenas 1 bateria.
Sonda CPT
Sonda de ambiente IP 20 para controlo da temperatura no local a tratar.
Medição e de regulação entre 0° e 30° C.
Regula apenas 1 bateria.
Sonda CPTO
Sonda de ambiente IP 20 para controlo da temperatura no local a tratar.
Medição e de regulação entre 0° e 30° C.
Regula apenas 1 bateria.
Seleção das sondas CKT - CTP - CPTO
Versão monofásica:
- Sensor CKT, CPT ou CPTO apenas.
- Sensor CPTO associado aos sensores CPT ou CKT.
Versão trifásica:
- Sensor CKT, CPT ou CPTO apenas.
- Sensor CPT associado aos sensores CKT.
- Sensor CPTO associado aos sensores CPT ou CKT.
- Conjunto dos 3 sensores.
