Systair® Cirec REC
batería de calefacción eléctrica rectangular
Ventajas
Ideal para aplicaciones en terminales.
Solución complementaria indicada para cajas, ECM Rectil'Air®e ECM Rectil'Air® con aislamiento.
Altura de recolección de 200 a 500 mm.
Potencias: de 6 a 30 kW.
DESCRIPCIÓN TÉCNICA
GAMA

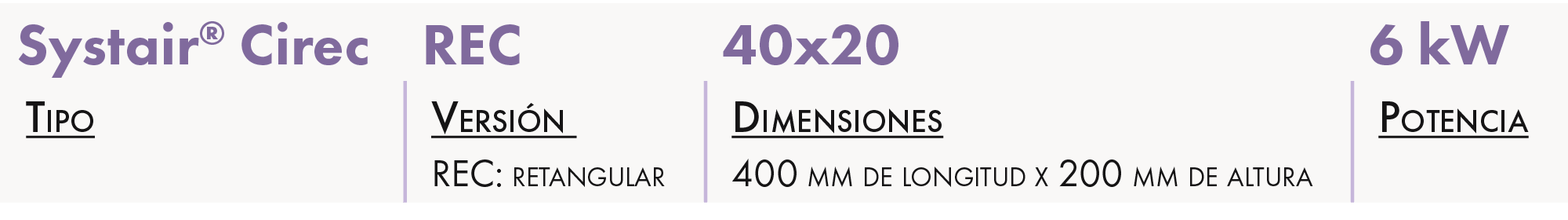

DESIGNACIÓN
APLICACIÓN/USO
- Terminal rectangular de la batería de calefacción en su totalidad o por conducto Ideal como accesorio de caja de ventilación EC rectangular del tipo: ECM Rectil'Air®e ECM Rectil'Air® con aislamiento.
CONSTRUCCIÓN/COMPOSICIÓN
- Carcasa en acero galvanizado.
- 2 termostatos de seguridad: 1 reinicio automático: límite de 60 °C.
- Reinicio manual 1: límite de 120 °C.
- Fuente de alimentación: trifásica, 400 V.
- Regulador de potencia no incluido: a seleccionar como accesorio.
Nota:el regulador garantiza solo la modulación de la potencia de salida y no la seguridad en caso de sobrecalentamiento de la batería (falta de flujo, etc.). - Conexión a conductos rectangulares, anillos estándar con fijación previa a la perforación.
OPCIONES
EMBALAJE
- Se vende por unidad.
DIMENSIONES
DIMENSIONES Y PESOS
LÍMITES DE USO
- Flujo mínimo de aire operativo: 1,5 m/s.
- Se requerirá un sistema de seguridad:
- Cuando no se alcanza el caudal mínimo.
- Para evitar el funcionamiento de la batería en ausencia de flujo de aire.
- Para garantizar una fase posterior a la ventilación suficiente. - En caso de montaje vertical (para precalentar el aire), asegúrese de que la temperatura del aire de salida de la batería no supere el límite superior permitido por el ventilador o la unidad de tratamiento de aire.
- Es recomendable tener al menos 1 m de espacio libre entre la salida del ventilador y la batería para que el flujo se distribuya uniformemente sobre la superficie del intercambiador.
- La instalación del filtro por encima de la batería le permite limitar su obstrucción (para obtener más información, consulte la hoja del producto) Recuadro C).

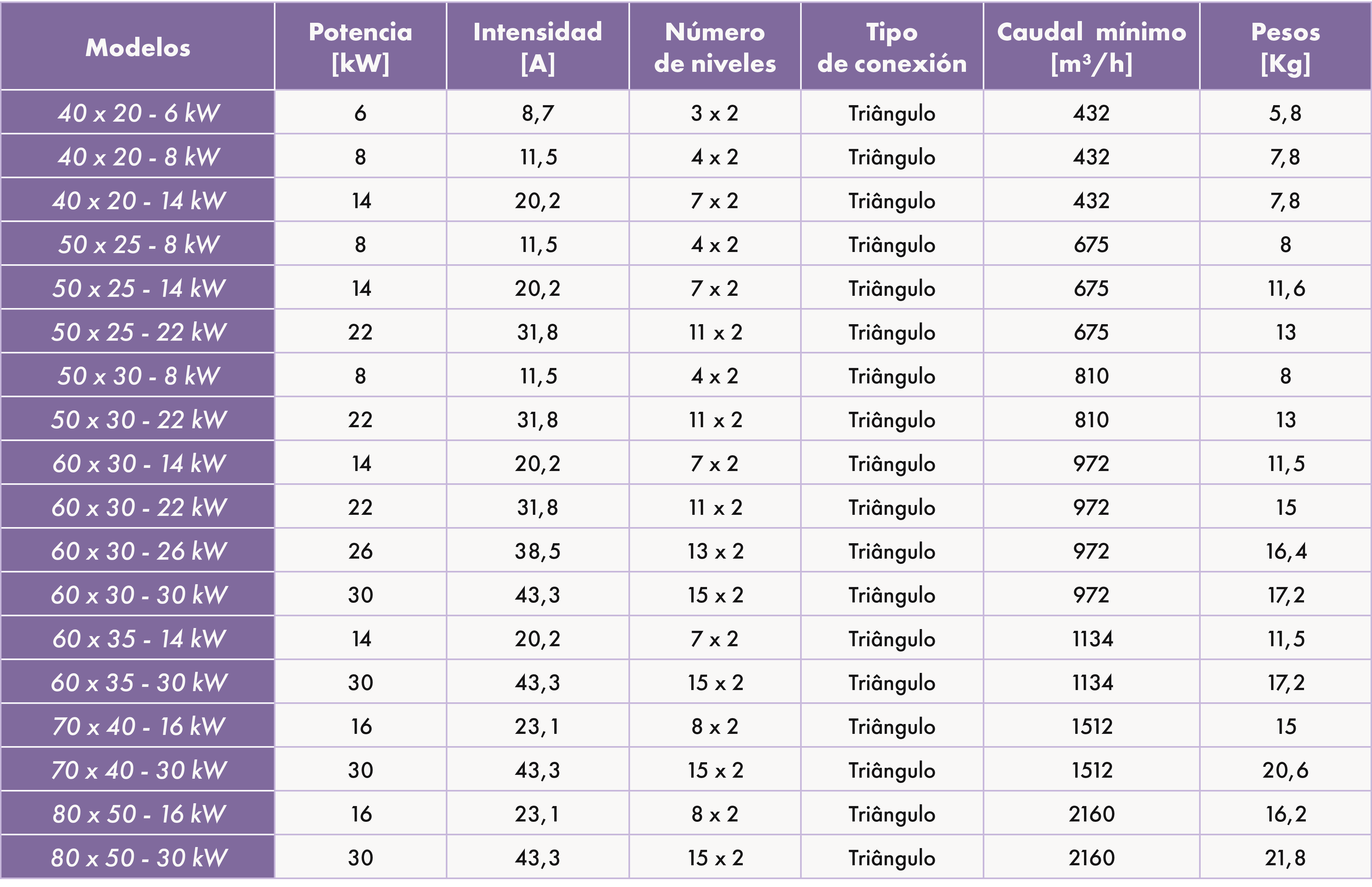

CARACTERÍSTICAS TÉCNICAS
AJUSTE PARA SYSTAIR® CIREC

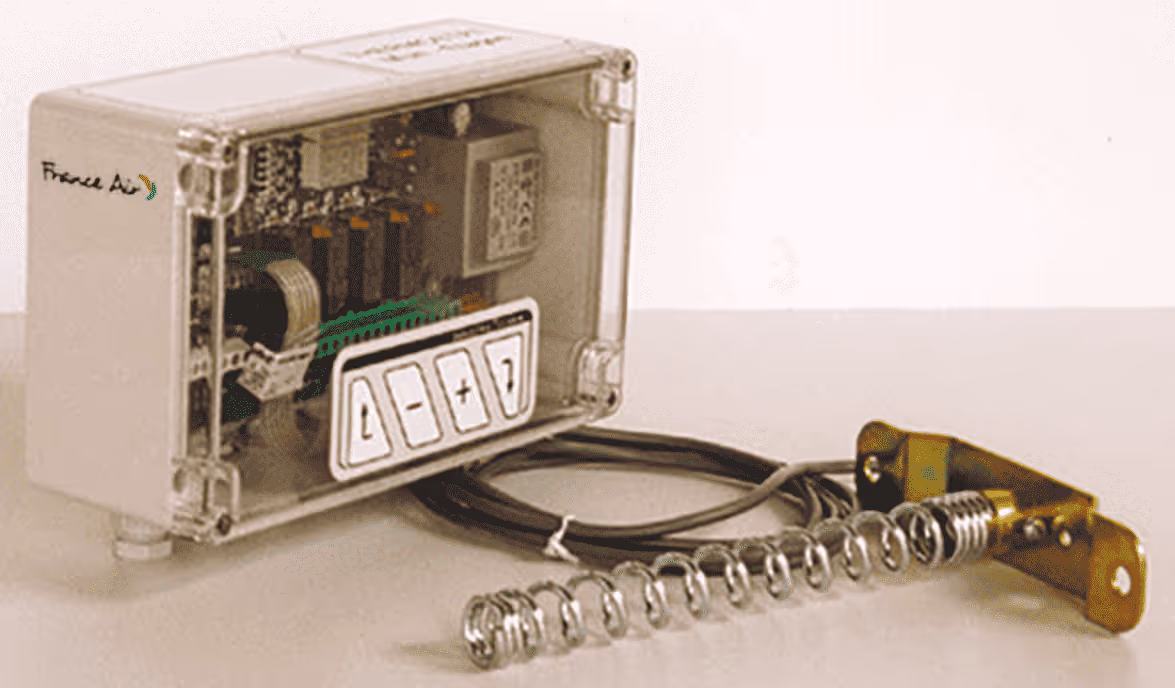

Termostato multinivel
- Permite controlar los diferentes niveles de la batería eléctrica (solo desde 2 circuitos en monofásico, 6 circuitos en trifásico).
La sonda de temperatura ambiente DB-CDP4 se compone de:
- Una sonda para medir la temperatura.
- Un potenciómetro para cambiar los valores de parametrización para la medición y/o un mando a distancia cuando está conectado al TME. Para baterías con una potencia superior a 25 kW.
Conexiones eléctricas
- La sonda y el potenciómetro se pueden utilizar de forma independiente.
SELECCIÓN
INSTALACIÓN
ACCESORIOS
Regulador de potencia
Regulador de potencia trifásico (PI: Proporcional-Integral) para Systair® Cirec REC de hasta 25 kW.
El regulador debe estar conectado a una sonda de tipo CKT, CPT y CPTO (consulte los precios de esta solución).
Principio de funcionamiento:
La energía de la batería se controla del 0 al 100% mediante una señal de modulación de ancho de pulso. La parte electrónica está protegida en una carcasa metálica IP 20, que se suministra con un disipador térmico con aletas de aluminio. En la señal de entrada: 0-10 V DC (entrada 0 V, salida 0%, entrada 10 V, salida 100%).
Sonda CKT
Sonda de conduta IP 55 para controlo da temperatura de insuflação.
Medição e de regulação entre 0° e 30° C.
Regula apenas 1 bateria.
Sonda CPT
Sonda ambiental IP 20 para el control de la temperatura en el lugar a tratar.
Medición y ajuste entre 0° y 30° C.
Regula solo 1 batería.
Sonda CPTO
Sonda ambiental IP 20 para el control de la temperatura en el lugar a tratar.
Medición y ajuste entre 0° y 30° C.
Regula solo 1 batería.
Seleção das sondas CKT - CTP - CPTO
Versão monofásica:
- Sensor CKT, CPT ou CPTO apenas.
- Sensor CPTO associado aos sensores CPT ou CKT.
Versão trifásica:
- Sensor CKT, CPT ou CPTO apenas.
- Sensor CPT associado aos sensores CKT.
- Sensor CPTO associado aos sensores CPT ou CKT.
- Conjunto dos 3 sensores.
