Spacio®

hotte design com 300 mm de altura indicadas para showcooking

This is some text inside of a div block.

No items found.

This is some text inside of a div block.

Vantagens

Conceção específica:
- Zona passiva em forma de abóbada.
- Zona ativa rígida e estanque.
- Iluminação tipo LED integrada na estrutura.

Versões:
- Spacio® Déco com iluminação de ambiente na zona periférica (disponível em várias cores).
- Spacio® com compensação integrada (insuflação pela face lateral ou na face inferior).

Campo visual livre:
- Altura de instalação até 2,6 m.
- Instalação em aplique no teto ou encastrado em teto falso (altura 300 mm).

No items found.

DESCRIÇÃO TÉCNICA

GAMA

2 versões: Spacio® e Spacio® Design.
Altura: 300 mm.
Profundidade:
- Spacio®: 2250 mm, 2500 mm, 2750 mm e 3000 mm.
- Spacio® Déco: 2450 mm, 2700 mm, 2950 mm e 3200 mm.
Comprimento: assemblagem de módulos de 1000 mm, 1500 mm e 2000 mm.

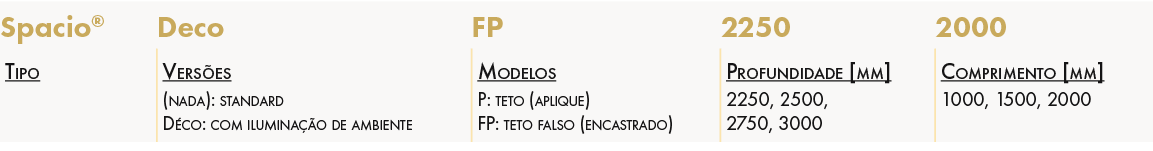

DESIGNAÇÃO

APLICAÇÃO / UTILIZAÇÃO

Evacuação do calor, captação e filtragem dos poluentes em cozinhas profissionais, de área média e de exaustão elevada.
Restauração comercial ou coletiva.
Cozinhas novas ou em renovação.
Para blocos centrais fixos ou modulares.
Ideal para zonas de showcooking.

CONSTRUÇÃO / COMPOSIÇÃO

OPÇÕES

Spacio® com compensação integrada: consulte-nos para mais informações.

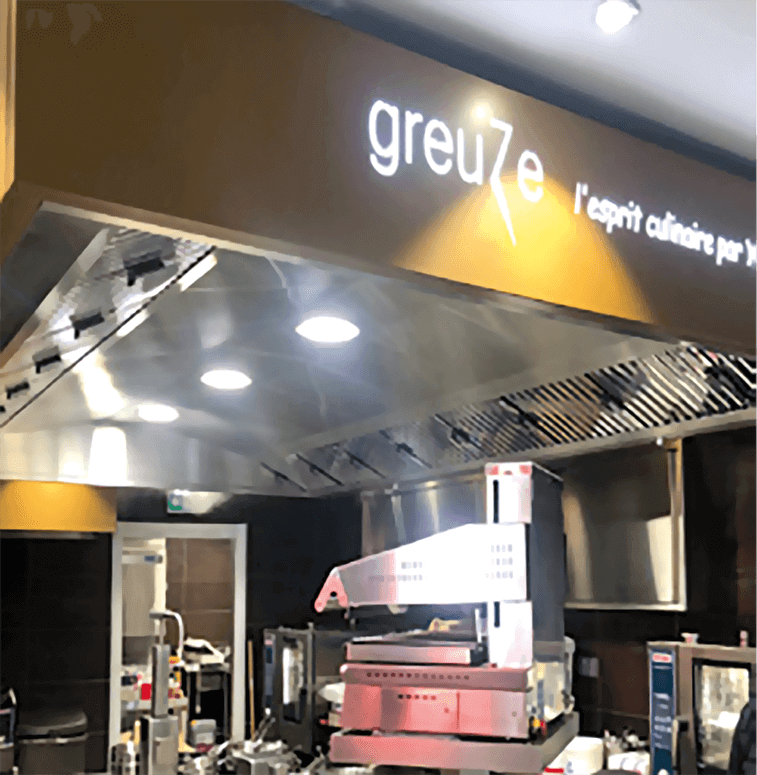

Iluminação ambiente na zona periférica.
Compatível com o sistema de extinção de incêndios Pyrosafe® Pro.
Personalização: pintura em RAL específico, recorte a laser de imagem à escolha com retroiluminação.

ACONDICIONAMENTO

Vendido à unidade.
Entregue em caixa de madeira, envolta em película termorretráctil para proteção das chapas em aço inoxidável.
Os plenos de captação são entregues montados.
Entregue com um esquema de montagem.

DIMENSÕES

CONSTRUÇÃO E COMPOSIÇÃO

1) Fachada porta filtro em inox escovado AISI 304; 2) Chapa superior em aço galvanizado; 3) Filtro de choques em inox AISI 304 brilhante, eficiência 95%, caudal de 500 até 900 m³/h, dimensões: 490 x 390 x 25 mm; 4) Abóbada amovível em inox escovado AISI 304; 5) Zona central em inox escovado AISI 304; 6) Iluminação circular LED, IP 54, 25 W; 7) Perfil em inox escovado AISI 304; 8) Suporte em aço galvanizado; 9) Purga para evacuação dos condensados.

‍

Spacio®

1) Varão roscado com Ø máximo 10 mm; 2) 50 mm sem perfil; 3) Módulos de 1000 mm, 1500 mm e 2000 mm; 4) Profundidade; 5) 85 mm com perfil

‍

Spacio® com compensação integrada

1) Insuflação pela face lateral; 2) Insuflação pela face inferior

‍

ATRAVANCAMENTOS

‍

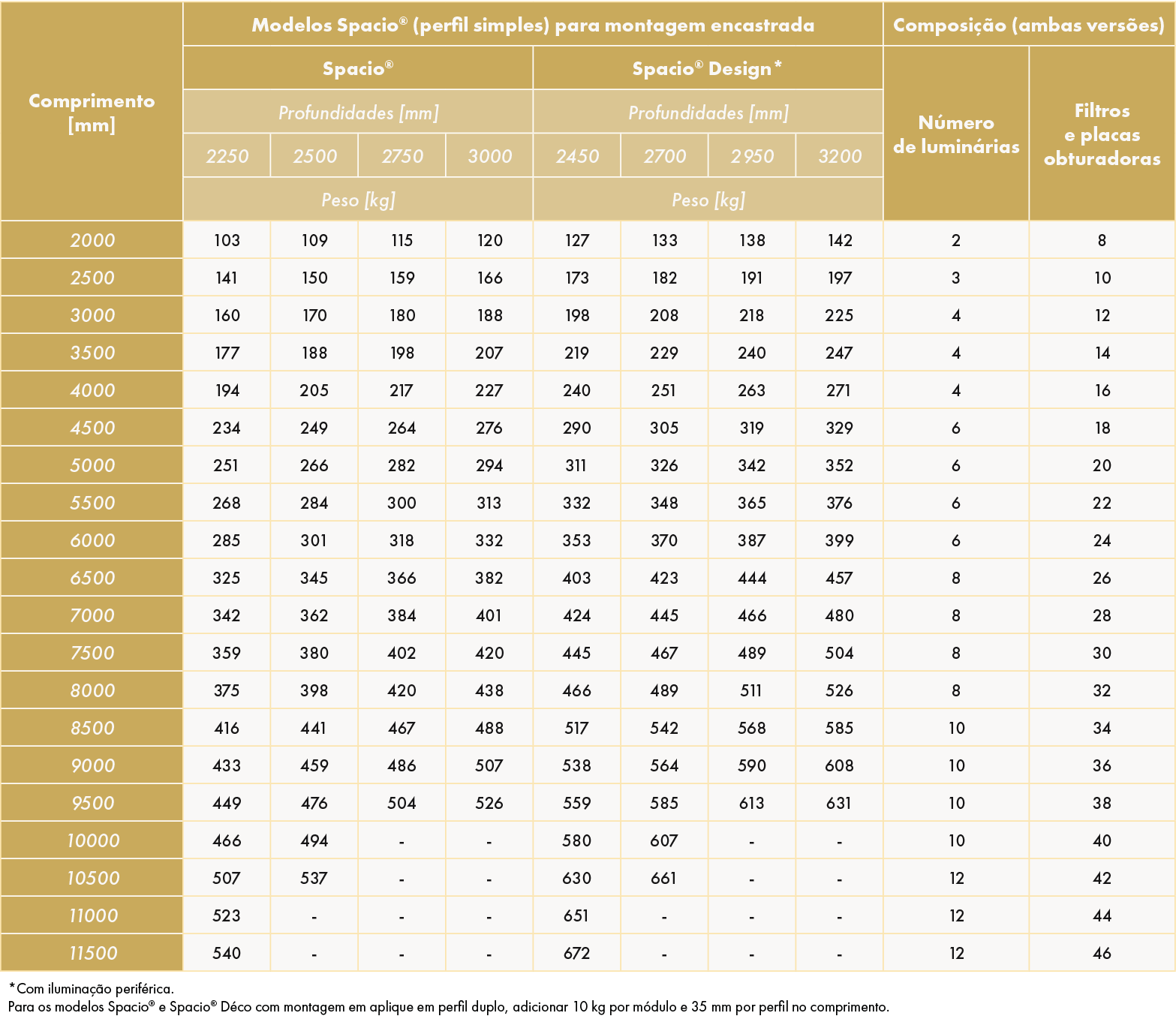

CARACTERÍSTICAS TÉCNICAS

‍

AS VANTAGENS DOS NOSSOS SERVIÇOS TÉCNICOS

Pessoal especializado, com a devida formação.
Montagem rápida e eficiente.
Utilização das técnicas adequadas à execução do serviço de forma rápida e com excelentes acabamentos.
Sistema de extinção de incêndios Pyrosafe® Pro: instalação por técnicos com certificação e com declaração de conformidade.
Garantia e responsabilidade France Air.

SELEÇÃO

PRINCÍPIO DE SELEÇÃO

Cálculo dos caudais segundo a norma alemã VDI 2052 (consulte-nos para mais informações).

‍

CARACTERÍSTICAS DOS FILTROS

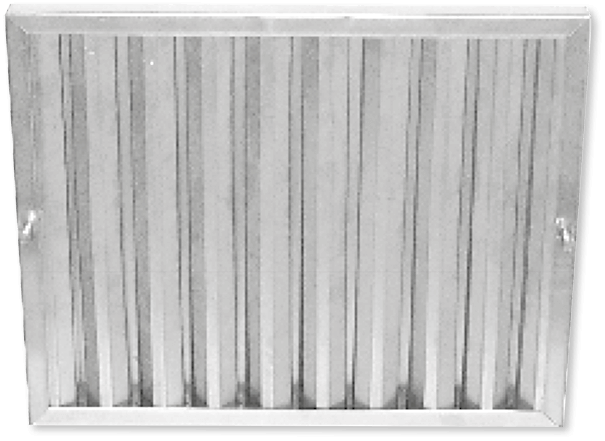

Filtros de choques

Zona sombreada: caudal ideal de filtragem; 1) Zona ideal de filtragem

‍

INSTALAÇÃO

PRINCÍPIO DE MONTAGEM

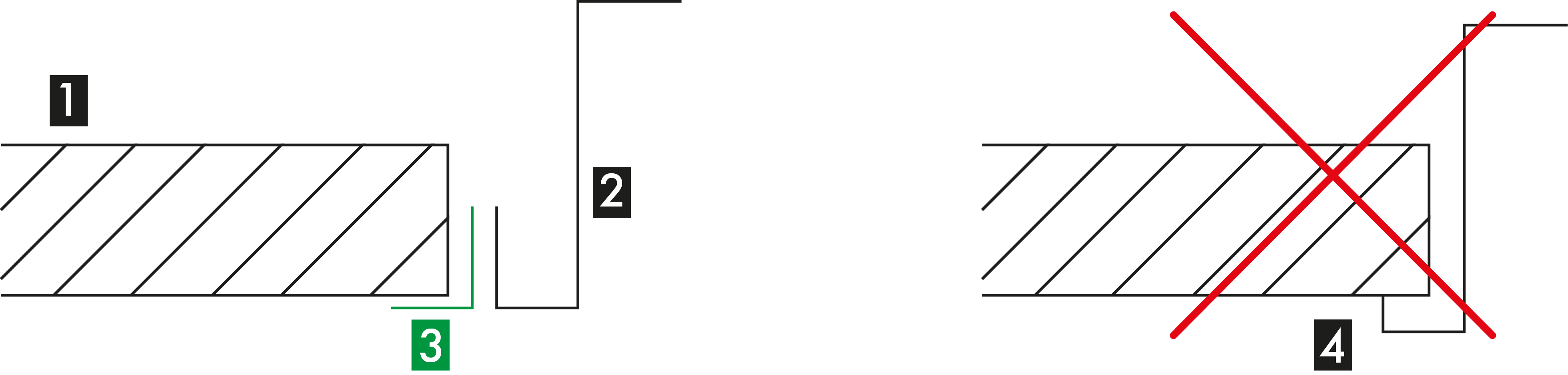

Spacio® FP: montagem encastrada (teto falso)

1) Teto falso; 2) Perfil simples (H = 300 mm); 3) Perfil (não fornecido; ligação através de rebites); 4) Montagem não aconselhada

‍

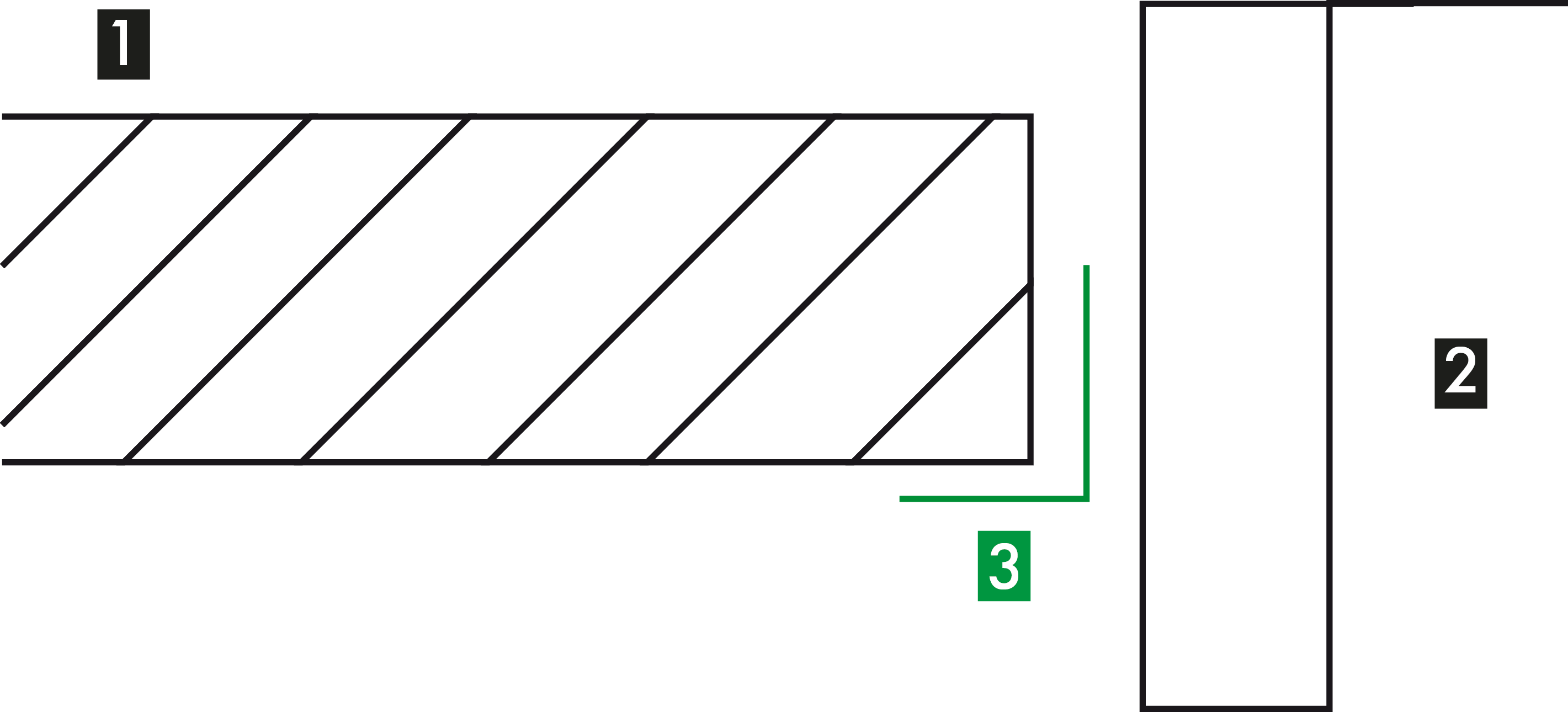

Spacio® P: montagem no teto

1) Teto falso; 2) Perfil duplo (H = 300 mm); 3) Perfil (não fornecido; ligação através de rebites)

‍

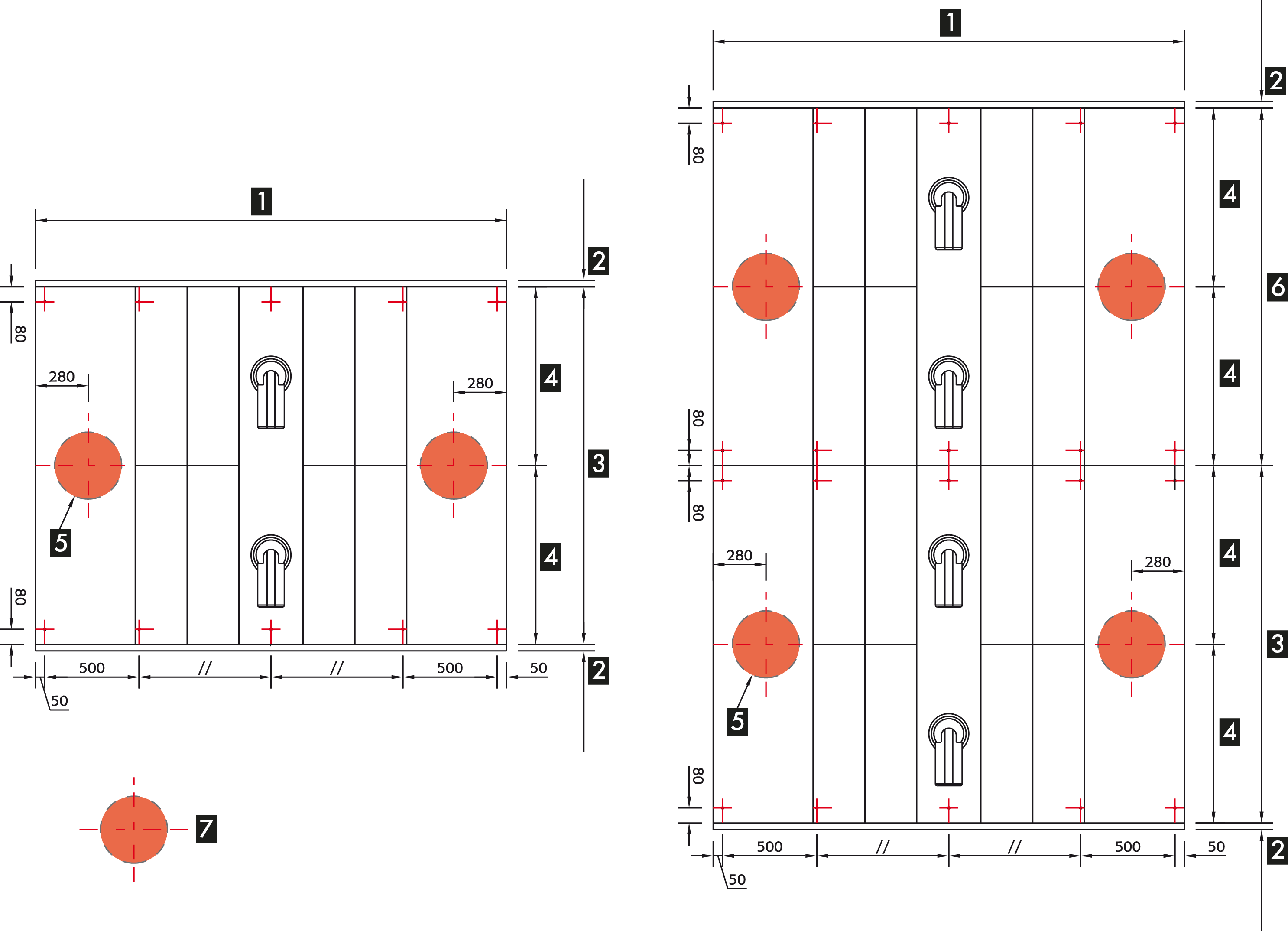

Pontos de suspensão

1) Profundidade 2250, 2500, 2750 ou 3000; 2) Perfil de 35 mm; 3) Módulos de 1500 mm ou 2000 mm; 4) 1/2 módulo; 5) Virola como opção; 6) Módulos de 1000,1500 mm ou 2000 mm; 7) Extração

‍

Atenção - picagens: localização recomendada (opção); opções disponíveis por encomenda: virolas (pleno não perfurado).
Pontos de suspensão: encontram-se indicados no esquema com o símbolo vermelho e deverão ser selecionados aquando da instalação.
Para as hottes com comprimento superior a 3 m, basta justapor os esquemas para a obtenção das ligações a realizar e os pontos de suspensão previstos.
